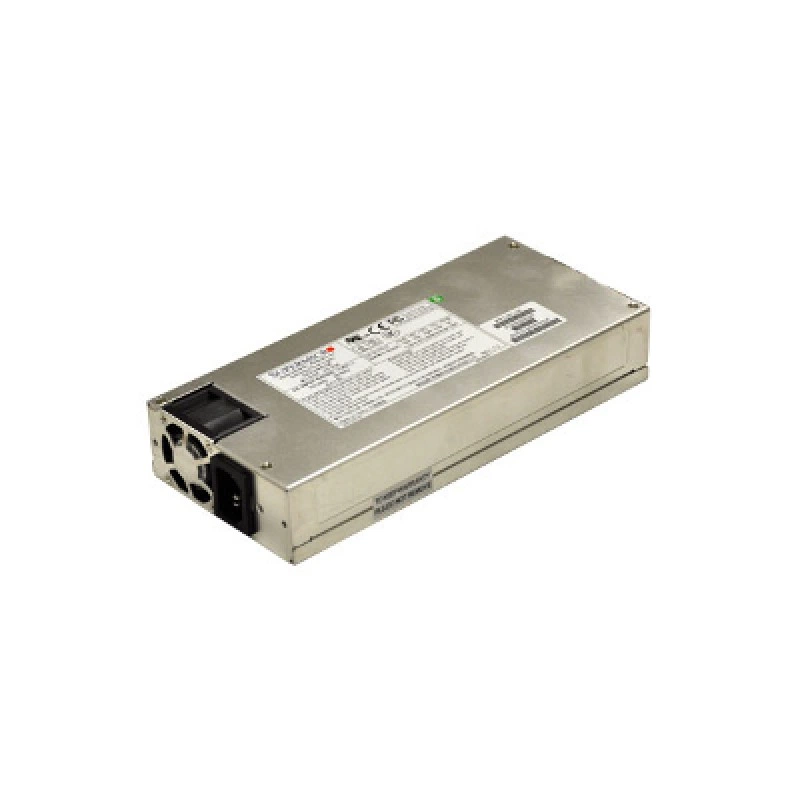

Блок питания Supermicro PWS-601-1H 600 Вт 1U (СУПЕРМИКРО)

Основная информация о блоке питания Supermicro PWS-601-1H

Supermicro PWS-601-1H - серверный блок питания формата 1U, рассчитанный на применение в совместимых серверных системах и корпусах Supermicro. Модель относится к линейке много-выходных источников питания и предназначена для стабильного электропитания серверного оборудования с характерной для дата-центров нагрузкой. Для карточки важны не только общие параметры, но и конкретика по выходной мощности, электрическим характеристикам, разъемам, охлаждению, габаритам и условиям эксплуатации, поскольку именно они определяют совместимость с шасси и платами, а также удобство установки в компактных серверных конфигурациях.

Устройство поддерживает максимальную выходную мощность 600 / 680 Вт, работает в диапазоне входного напряжения 100 - 140 В и 180 - 240 В переменного тока, имеет активный PFC и сертификацию 80 PLUS Gold. Набор выходных линий включает +12 В, +5 В, +3.3 В, -12 В и +5Vsb, а также стандартный 24-pin ATX и дополнительные силовые линии для серверной сборки. Корпус выполнен в компактных размерах 100 x 220 x 40 мм, что соответствует применению в 1U-решениях. В конструкции предусмотрен вентилятор с PWM-управлением, а также защита от перегрузки по току и напряжению, короткого замыкания, перегрева и пониженного входного напряжения.

Такой блок питания подходит для серверных платформ, где требуется сочетание высокой эффективности, компактного корпуса и типовой серверной разводки питания. Наличие времени удержания питания 17 мс, эффективности уровня 80 PLUS Gold, рабочих температур от 0 до 50 °C и широкого диапазона влажности делает его практичным компонентом для эксплуатации в стойке или внутри серверного шасси. Модель PWS-601-1H ориентирована на применение в конфигурациях, где важны предсказуемые электрические параметры и совместимость с оборудованием Supermicro, использующим 1U-блоки питания данного типоразмера.

Ключевые особенности PWS-601-1H

• Выходная мощность: 600 / 680 Вт.
• Входное напряжение: 100 - 140 В и 180 - 240 В переменного тока.
• Эффективность: 80 PLUS Gold.
• Коррекция мощности: активный PFC.
• Разъем питания материнской платы: 24 pin ATX.
• Охлаждение: вентилятор 4028 с PWM-управлением.
• Габариты: 100 x 220 x 40 мм.
• Время удержания питания: 17 мс.

Технические параметры

• Частота входного напряжения: 50 - 60 Гц.
• Пусковой ток: менее 25 А.
• Коэффициент мощности: 0.99 типичное значение.
• Выходные линии: +12 В, +5 В, +3.3 В, -12 В, +5Vsb.
• Максимальный ток +12 В: 49 А при 100 - 140 В и 56 А при 180 - 240 В.
• Максимальный ток +5 В: 20 А.
• Максимальный ток +3.3 В: 16 А.
• Максимальный ток -12 В: 0.5 А.
• Максимальный ток +5Vsb: 3 А.
• Суммарная мощность линий +5 В и +3.3 В: до 140 Вт.
• Регулировка напряжений: +3.3 В / +5 В / +12 В / +5Vsb - ±5 %, -12 В - ±10 %.
• Пульсации и шум: +3.3 В / +5 В / +5Vsb - 50 мВ, +12 В / -12 В - 120 мВ.
• Разъемы питания: 24 pin, 8 pin, 4+4 pin, 4 pin Peripheral.
• MTBF: более 200 000 часов при 35 °C.
• Ток утечки: менее 2 мА.

Сертификация и стандарты

• Электробезопасность: UL60950-1, CSA 60950-1, EN60950-1, IEC60950-1, CB Report, CE Low Voltage Directive, BSMI, CCC.
• Электромагнитная совместимость: FCC / CISPR Class B.
• Энергоэффективность: 80 PLUS Gold.

Условия эксплуатации

• Рабочая температура: от 0 до 50 °C.
• Температура хранения: от -10 до 70 °C.
• Влажность при работе: 20 - 90 % без конденсации.
• Влажность при хранении: 5 - 95 % без конденсации.
• Рабочая высота: до 3000 м.
• Высота хранения: до 10580 м.

Размеры и физические параметры

• Размеры корпуса: 100 x 220 x 40 мм.
• Форм-фактор: 1U.

Применение

Блок питания применяется в серверных системах Supermicro, где требуется компактный источник питания с поддержкой типовой серверной разводки и повышенной энергоэффективностью. Он подходит для платформ, рассчитанных на установку 1U-решений, а также для конфигураций с несколькими линиями питания и стандартным 24-pin ATX подключением.

Модель уместна в стойковых и шасси-ориентированных сборках, где важны стабильные выходные параметры, корректная работа при длительной нагрузке и совместимость с серверной инфраструктурой. Благодаря компактному корпусу, активной коррекции мощности и широкому диапазону рабочих условий PWS-601-1H используется как штатный компонент для соответствующих серверных платформ.
