Сервер Supermicro SYS-511R-W

Основная информация о сервере Supermicro

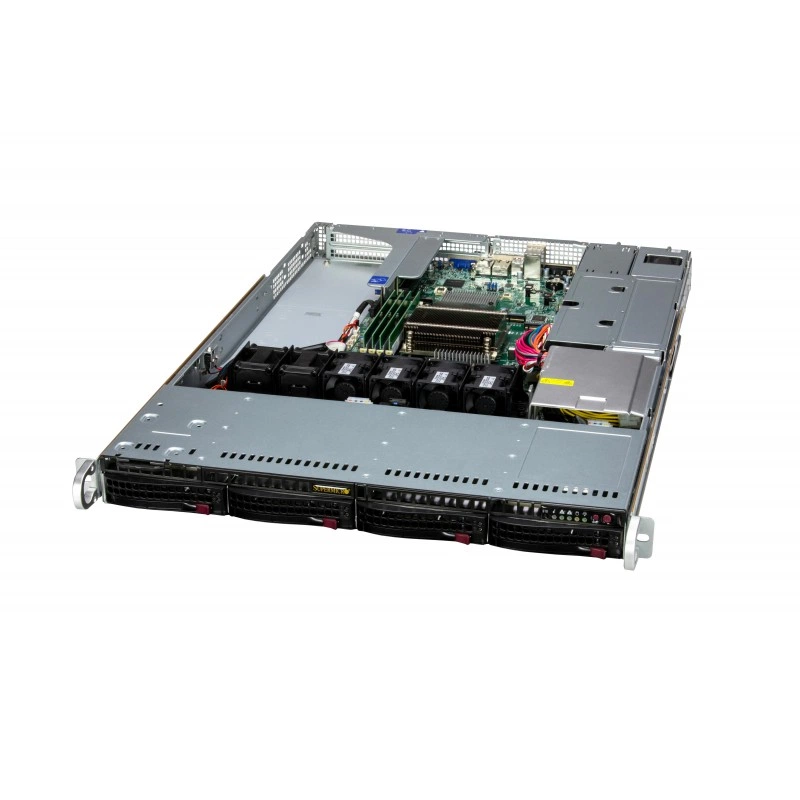

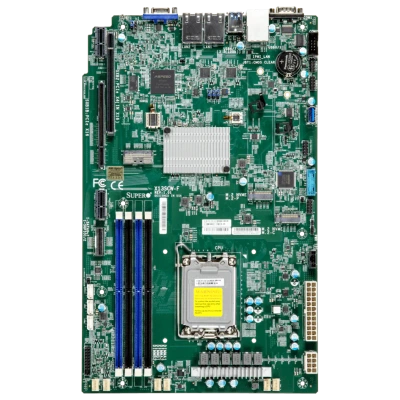

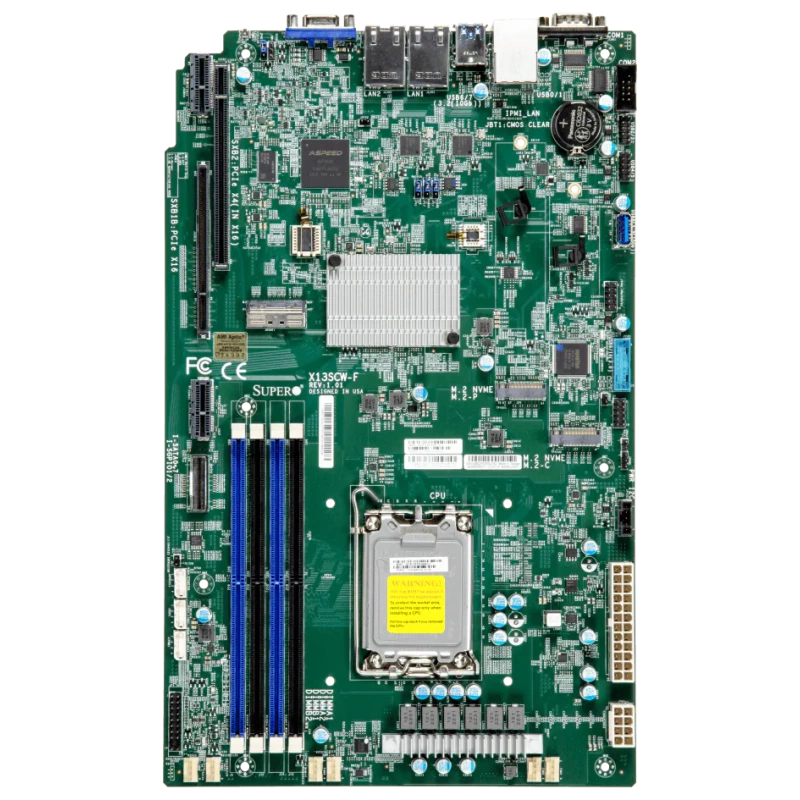

SuperServer SYS-511R-W - это 1U rackmount сервер Supermicro с архитектурой WIO, ориентированный на виртуализацию, облачные вычисления, корпоративные задачи, дата-центры, а также сценарии entry GPU server и rack workstation. Платформа построена на интегрированной материнской плате Super X13SCW-F и использует однопроцессорную конфигурацию с сокетом LGA-1700.

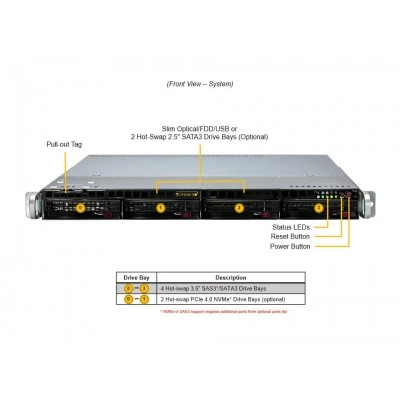

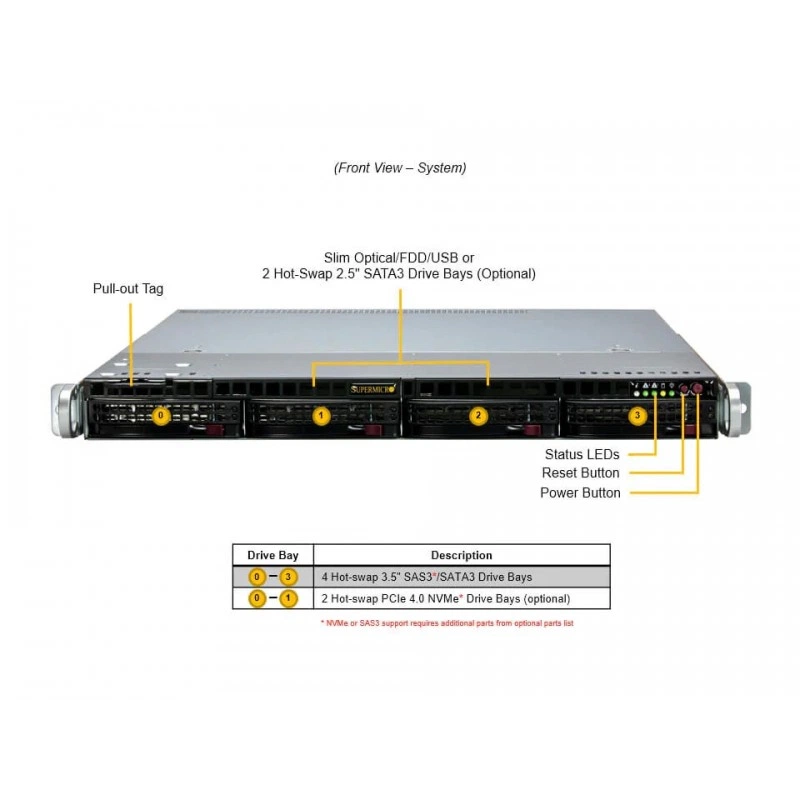

Корпус рассчитан на установку в стойку и сочетает компактный форм-фактор с поддержкой накопителей SAS/SATA и NVMe. Конструкция предусматривает 4 hot-swap отсека 3.5" с поддержкой SAS/SATA, из которых 2 отсека выполнены в гибридном NVMe-исполнении. Сервер также поддерживает до 2 слотов PCIe 5.0 и 1 слот PCIe 4.0, что позволяет адаптировать систему под расширение вычислительных и периферийных возможностей.

Функциональные возможности SYS-511R-W

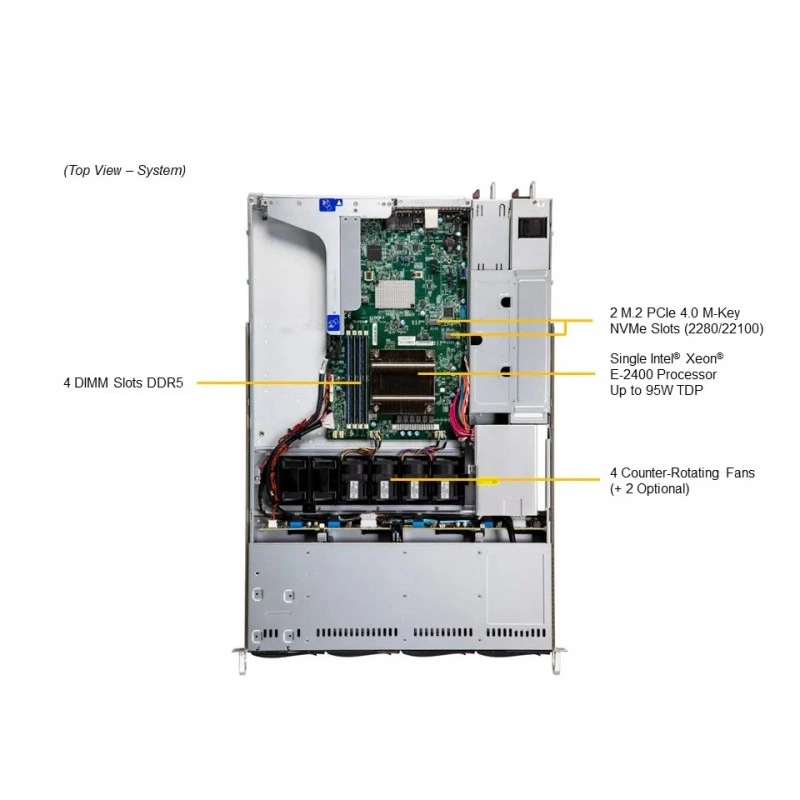

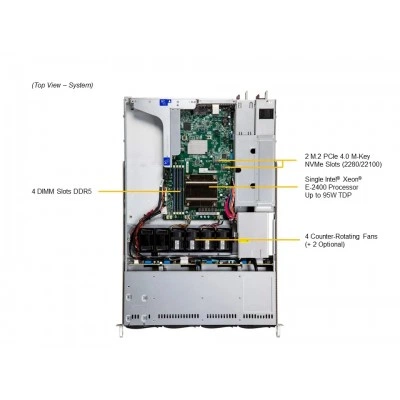

Модель рассчитана на установку процессоров Intel Xeon 6300-series, Intel E-2400 series и Intel Pentium G7400/G7400T. По ключевым возможностям сервер поддерживает до 8 ядер и 16 потоков, кэш до 24 MB и процессоры с TDP до 95 W при воздушном охлаждении. Платформа снабжена 4 слотами DIMM и поддерживает до 128 GB DDR5 ECC UDIMM с частотой до 4400 MT/s.

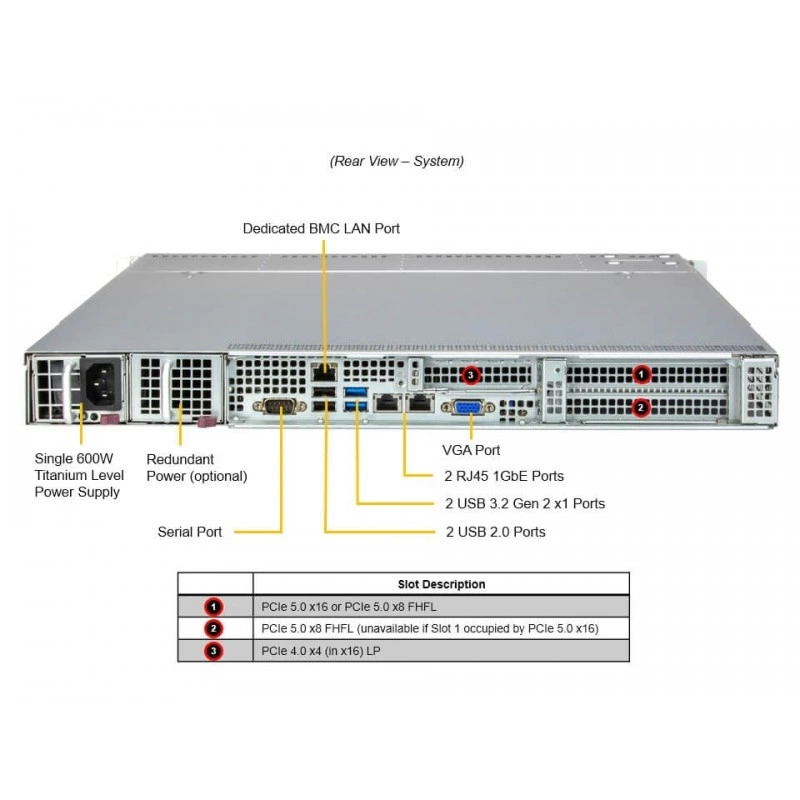

Для подключения периферии и сетевых компонентов предусмотрены 2 порта RJ45 1 GbE на базе Intel I210, отдельный выделенный BMC LAN-порт RJ45 1 GbE, интерфейсы USB 2.0 и USB 3.2 Gen1/Gen2, один VGA-порт, а также COM-порты на плате и сзади. Для хранения данных поддерживается SATA 6 Gb/s с RAID 0/1/5/10.

Система оснащена базовой конфигурацией питания с одним Titanium 600 W PSU, при этом возможна установка дополнительного модуля питания для резервирования. В составе серверной платформы заявлены средства управления SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, SuperDoctor 5, Super Diagnostics Offline, Thin-Agent Service и SuperServer Automation Assistant.

Технические особенности

Платформа использует BIOS AMI 32 MB SPI Flash EEPROM, поддерживает ACPI/APM Power Management и оснащена TPM 2.0. В части защиты реализованы cryptographically signed firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery, Supply Chain Security: Remote Attestation, Runtime BMC Protections и System Lockdown.

Система мониторинга контролирует состояние CPU cores, chipset voltages и memory, а также вентиляторы и температурный режим шасси. Для охлаждения используются 2 вентилятора 40 x 40 x 56 mm с диапазоном 23.3K-20.3K RPM и схемой counter-rotating fan. Поддерживается мониторинг тахометра, PWM-разъемы вентиляторов и thermal control.

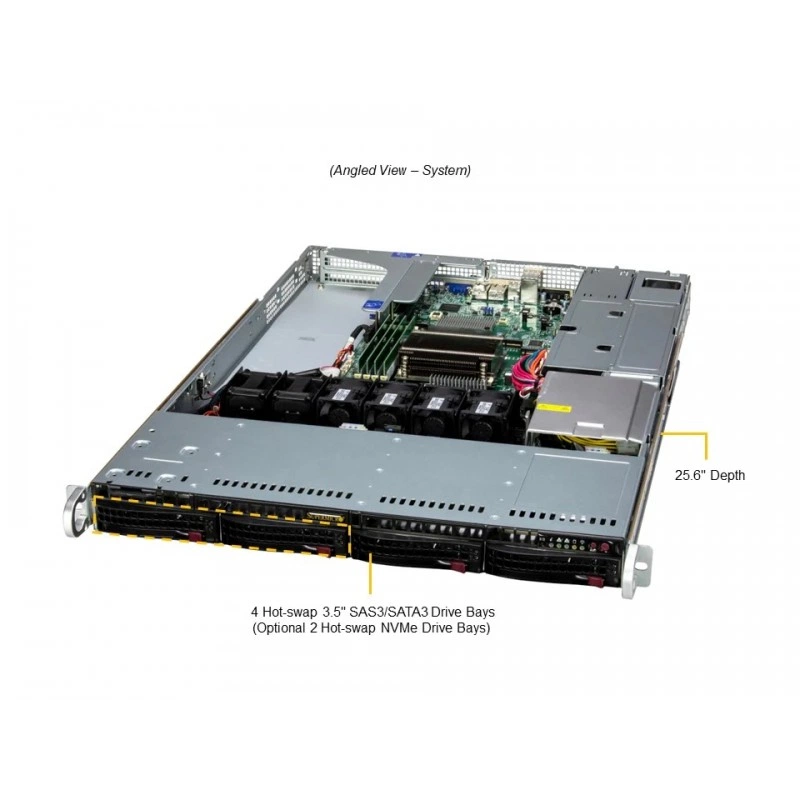

Габариты шасси составляют 1.7" x 17.2" x 25.6" (43 x 437 x 650 mm). В спецификации также указан packaging size 8.5" x 23.5" x 33.7". Конфигурация шасси указана как CSE-815BTS-R000WNP. На уровне инженерной компоновки платформа поддерживает встроенное управление и расширение через PCIe, а также рассчитана на серверную установку в стойку с сохранением компактной высоты 1U.

В перечне опций и совместимых узлов присутствуют различные элементы расширения и обслуживания, включая SATA DVD-ROM/DVD-RW, front bezel, hot-swap 3.5" to 2.5" converter tray, NVMe tray, inlet thermal sensor, storage control cards и TPM-модули для сервера. Это позволяет адаптировать систему под сценарии хранения, администрирования и сервисного обслуживания.

Применение

Сервер подходит для виртуализации, облачной инфраструктуры, корпоративных вычислений, оптимизированных дата-центров, рабочих станций в стойке и компактных GPU-сценариев, где важны 1U-высота, поддержка ECC-памяти, сетевые интерфейсы 1 GbE, наличие PCIe 5.0 и возможность организации горячей замены накопителей.

Платформа уместна в инсталляциях, где требуется сочетание серверного управления, аппаратной защиты, резервируемого питания и поддержки гибридных дисковых конфигураций SAS/SATA/NVMe. Она рассчитана на использование в инфраструктуре, где важны управляемость, плотность размещения и предсказуемая серверная архитектура.
