Шасси SuperBlade SBI-612B-1NE34 (СУПЕРМИКРО)

Основная информация о шасси SuperBlade SUPERMICRO

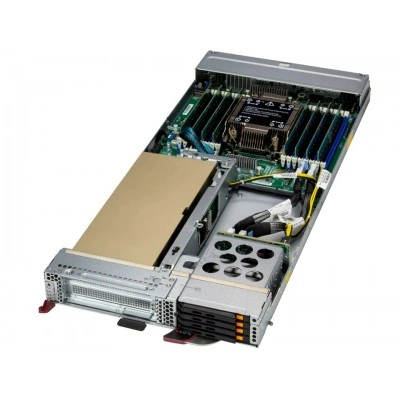

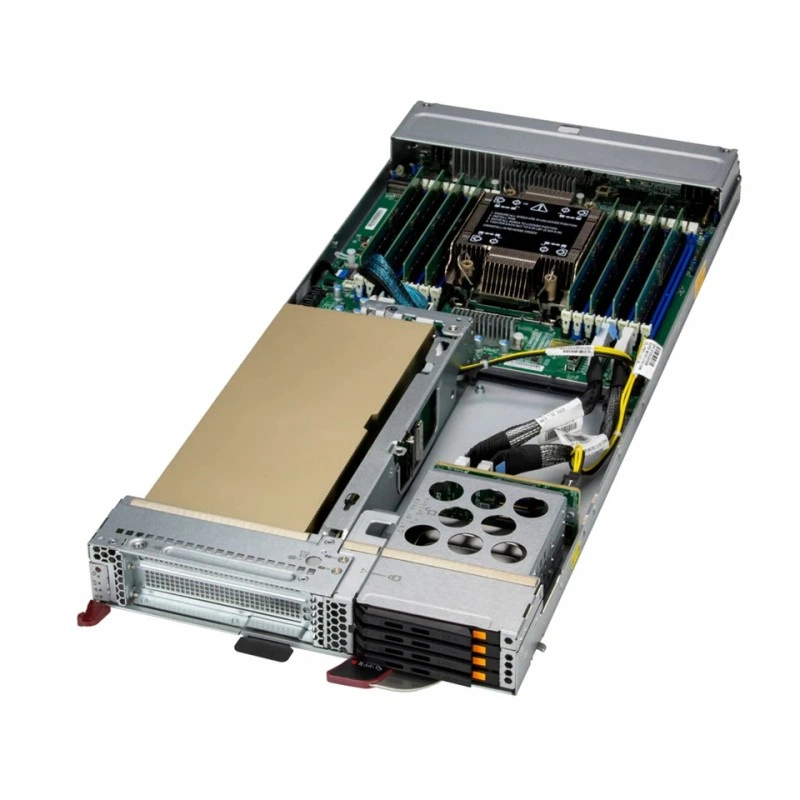

SuperBlade SBI-612B-1NE34 - это компактная серверная платформа класса Blade для размещения вычислительных узлов в составе системы SuperBlade. Изделие относится к категории complete system only, то есть поставляется как готовая системная основа, а не как отдельная розничная комплектующая. Платформа ориентирована на высокую плотность размещения серверов в стойке, снижение занимаемого пространства и удобство масштабирования по узлам. Для корректной работы система должна быть укомплектована как минимум одним процессором, одной планкой памяти DIMM и одним накопителем HDD или SSD.

Функциональные возможности SBI-612B-1NE34

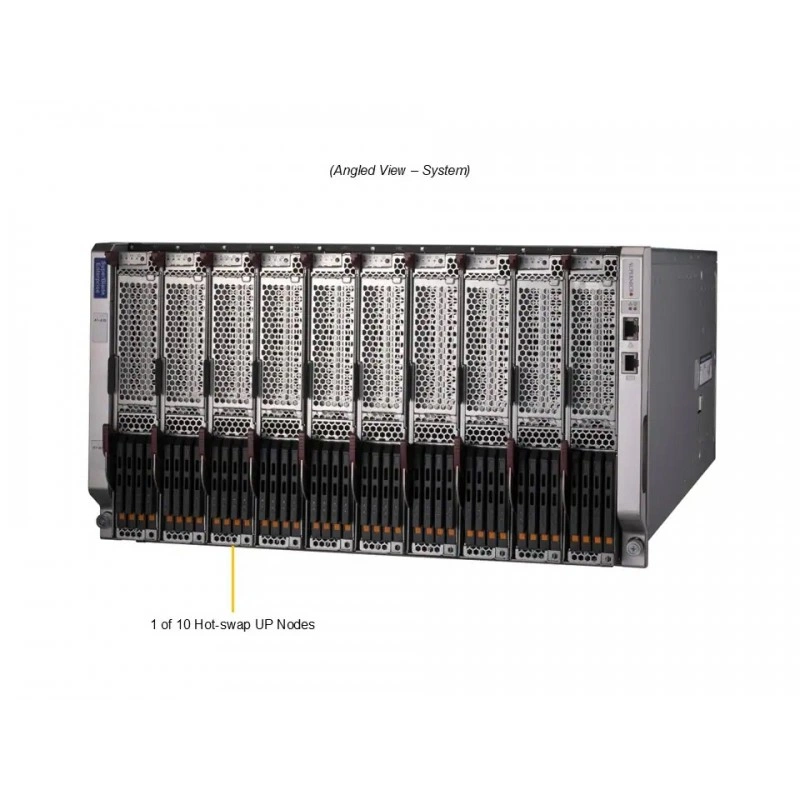

Платформа рассчитана на рабочие нагрузки корпоративного уровня, высокопроизводительные вычисления, инженерные и научные задачи, а также облачные среды, виртуализацию, финансовые приложения и EDA-нагрузки. В одном стойковом шкафу возможно размещение до 70 серверов в формате 42U, что делает решение удобным для плотных вычислительных инсталляций. Узел поддерживает современную процессорную архитектуру Intel Xeon 6700/6500-series с одним сокетом E2 на базе LGA-4710 и допускает процессоры с теплопакетом до 250 Вт при воздушном охлаждении на 35 °C. Для хранения данных предусмотрена поддержка NVMe и RAID 0/1/5/10 при использовании ключа Intel VROC. Сетевой интерфейс реализован через встроенный Dual 25G Ethernet, а также предусмотрен слот расширения для mezzanine-карты или стандартной PCIe-карты. Дополнительно доступно жидкостное охлаждение по запросу.

Основные возможности платформы:

• поддержка одного процессора Intel Xeon 6700/6500-series на сокете LGA-4710;
• до 4 ТБ DDR5 ECC RDIMM/3DS-RDIMM или до 512 ГБ MRDIMM;

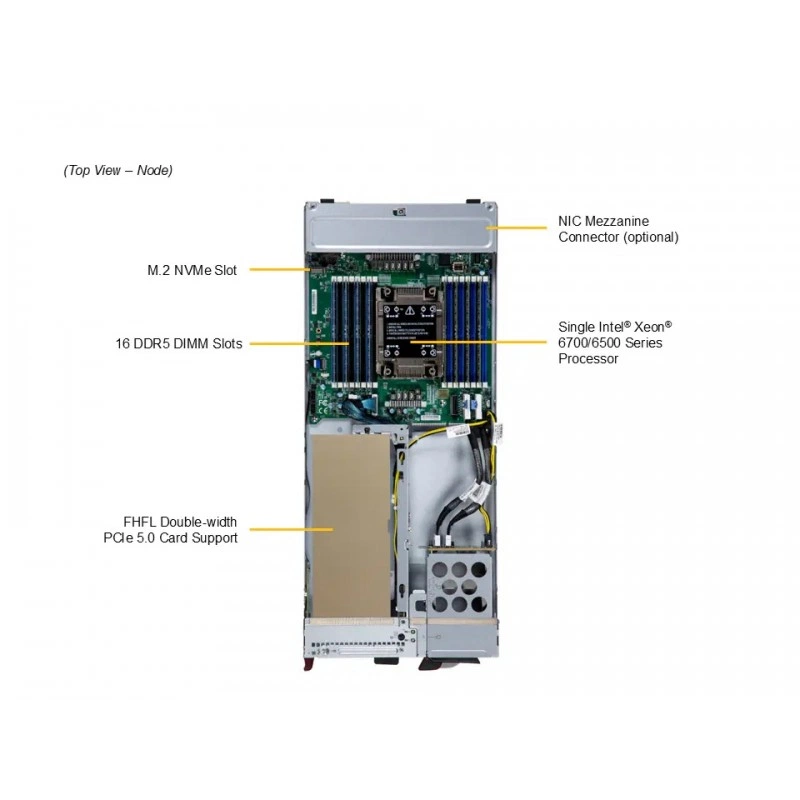

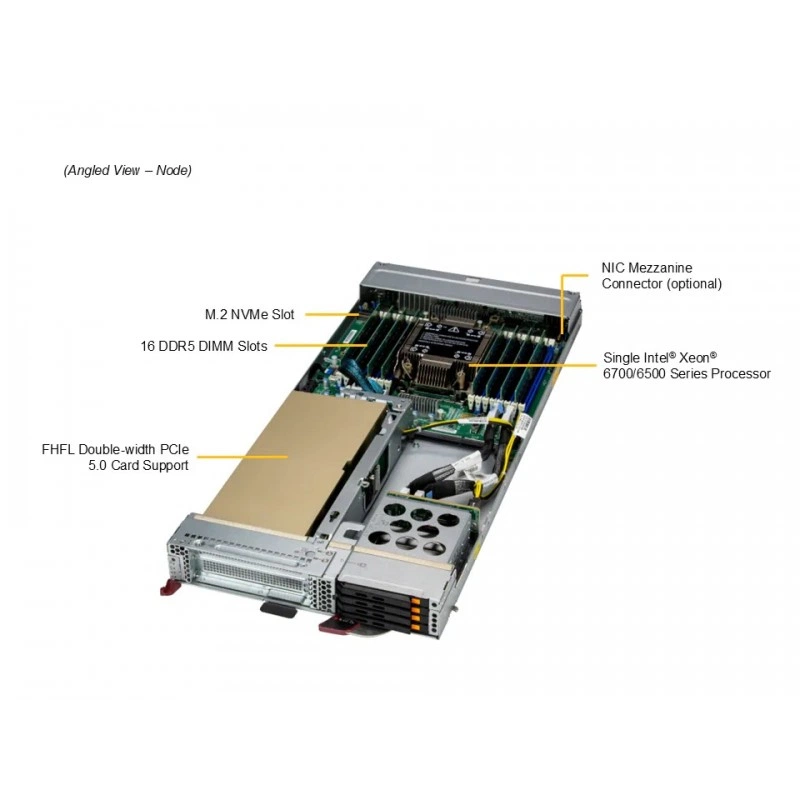

• 16 слотов DIMM с поддержкой 1DPC и 2DPC;
• 4 горячезаменяемых отсека E3.S PCIe Gen5;
• встроенный Dual 25G Ethernet;
• 2 слота PCIe Gen5 x16;
• поддержка IPMI 2.0, KVM over IP, Redfish API, TPM 2.0, Signed Firmware и HW Root of Trust.

Технические особенности

В основе узла используется системный чип SoC. Графическая подсистема построена на Aspeed AST2600. BIOS выполнен на основе AMI 256 MB SPI Flash EEPROM. Для удаленного управления и защиты предусмотрены IPMI 2.0, KVM over IP, Redfish API, TPM 2.0, подписанная прошивка и аппаратный корень доверия. Поддерживаются NVMe и RAID-массивы 0/1/5/10 при наличии Intel VROC. В конструкции также предусмотрен один разъем TPM header и один M.2 2280.

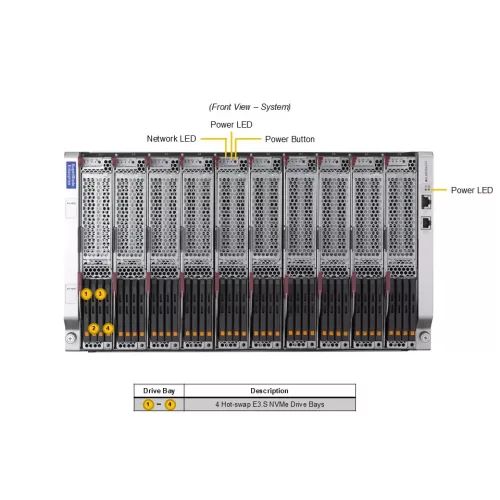

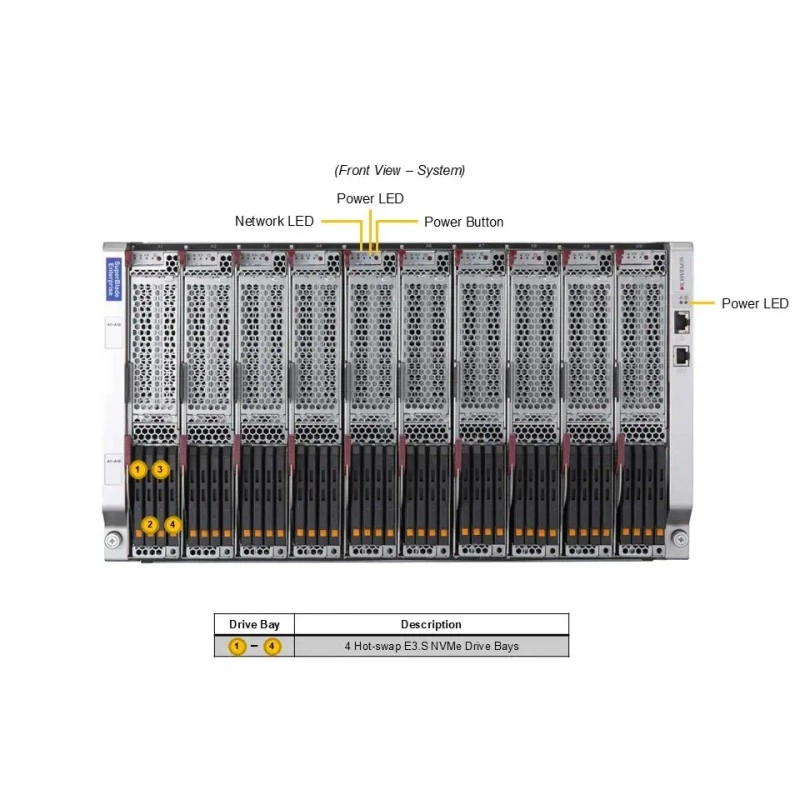

Габариты изделия составляют 1.7 дюйма по высоте, 9.83 дюйма по ширине и 24 дюйма по глубине. Масса указана как 6.2 lbs. Доступный вариант исполнения - Metalic Silver with Black Drive Bays. На фронтальной панели есть кнопка включения и выключения, а также светодиодные индикаторы питания, UID, активности сети и неисправности.

Система соответствует требованиям RoHS. Рабочий диапазон температуры составляет от 10 °C до 35 °C, нерабочий - от -30 °C до 60 °C. Рабочая относительная влажность составляет 8%–80% без конденсации, а нерабочая - 8%–90% без конденсации.

Прочие подтвержденные сведения:

• основная плата: MBD-B14SBE-CPU-25G;
• поддержка до 1 double-width GPU или 2 single-width GPU;
• для вычислительного узла подтверждена конфигурация с 4 горячезаменяемыми E3.S drive bays;
• в комплекте и в списке опций присутствуют модули TPM, VROC, heatsink/retention, CPU carrier, networking и software.

Применение

Платформа подходит для корпоративной серверной инфраструктуры, вычислительных кластеров, научных и инженерных расчетов, виртуализации, облачных проектов, финансовых систем и других сценариев, где важны высокая плотность размещения, масштабируемость, быстрый сетевой обмен и поддержка современных процессоров и NVMe-хранилищ.

Совместимость

Подтверждена совместимость с процессорами Intel Xeon 6700/6500-series на платформе LGA-4710, с памятью DDR5 ECC RDIMM/3DS-RDIMM и MRDIMM, а также с Intel VROC для организации RAID 0/1/5/10. В списке совместимых ресурсов указаны tested memory, tested HDD, tested AOC, tested NVMe, tested M.2 List, OS Certification Matrix и Compatible GPU List. Для расширения предусмотрена поддержка mezzanine-карт и стандартных PCIe-карт.

Монтаж и эксплуатация

Изделие предназначено для установки в blade-инфраструктуру SuperBlade. Для корректной работы требуется базовая сборка узла с процессором, модулем памяти и накопителем. При воздушном охлаждении допускается эксплуатация процессоров до 250 Вт при температуре окружающей среды 35 °C. Возможность применения жидкостного охлаждения обозначена как доступная опция. На фронтальной панели предусмотрены органы управления и индикация состояния системы.

Ограничения и условия использования

Для активации некоторых функций хранения требуется ключ Intel VROC. Часть опций, включая TPM security module, VROC, heatsink, CPU carrier, networking и software, относится к дополнительным и не входит в стандартную поставку. Изображение на странице может показывать измененную конфигурацию с опциональными компонентами, поэтому при подборе следует ориентироваться на перечень стандартных частей и подтвержденные спецификации.

Комплектация

Подтверждено, что в качестве основной позиции поставляется SuperBlade sled SBI-612B-1NE34. В части стандартных и опциональных элементов перечислены материнская плата MBD-B14SBE-CPU-25G, heatsink/retention, CPU carrier, networking-компоненты и программные опции. Дополнительные модули TPM и VROC указаны как опциональные и не включены по умолчанию.
