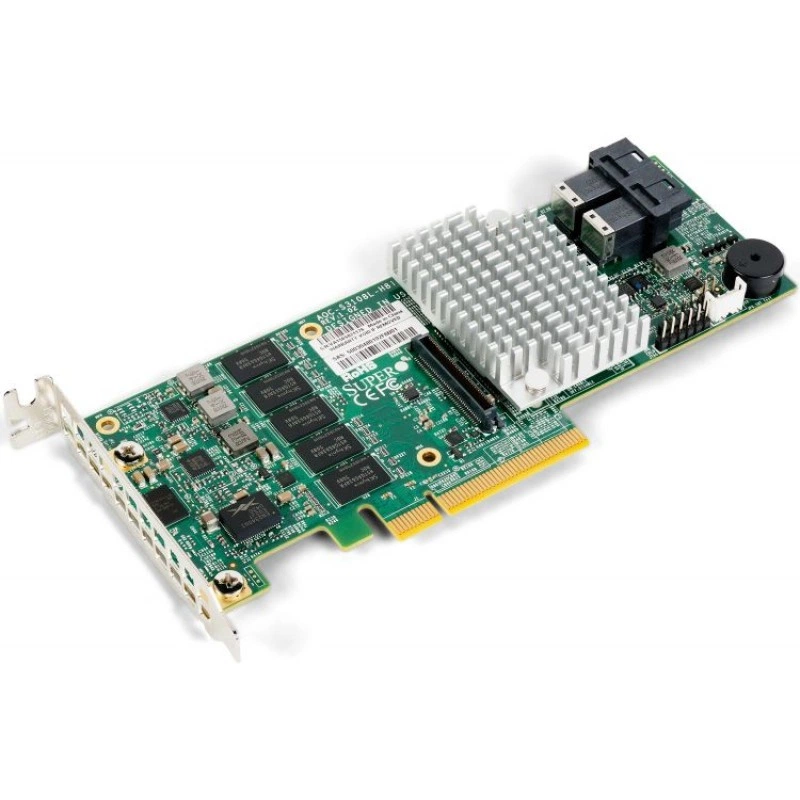

Контроллер SAS Supermicro AOC-S3108L-H8iR PCI-Express x8 (СУПЕРМИКРО)

Основная информация о контроллере SAS Supermicro AOC-S3108L-H8iR

Контроллер SAS Supermicro AOC-S3108L-H8iR предназначен для подключения и управления SAS- и SATA-накопителями в серверных системах Supermicro. Модель выполнена на контроллере LSI LSISAS3108 и рассчитана на работу через интерфейс PCI-Express x8. Устройство поддерживает восемь устройств с прямым подключением и уровни RAID 0, 1, 5, 6, 10, 50 и 60, поэтому подходит для построения серверных массивов с разными сценариями отказоустойчивости и производительности.

Плата использует восемь внутренних портов с пропускной способностью 12 Gb/s на порт, а также разъемы SFF8643 в количестве 2 шт. На плате установлено 2 ГБ кэш-памяти DDR3 с частотой 1866 МГц. Потребляемая мощность и максимальное энергопотребление составляют 5 Вт. Рабочая температура - 55 °C, а для охлаждения требуется воздушный поток не менее 200 LFM. Форм-фактор LP/FH и вид поставки Single помогают учитывать совместимость с серверным шасси и монтажной конфигурацией.

Модель относится к специализированным серверным решениям хранения данных, где важны поддержка нескольких уровней RAID, работа с SAS/SATA и стабильная производительность при подключении нескольких накопителей. Для совместимых систем также указаны поддержка Linux, Mac OS и Windows, что расширяет возможные сценарии использования в серверной инфраструктуре.

Ключевые особенности AOC-S3108L-H8iR

• Интерфейс: PCI-Express x8.
• Контроллер: LSI LSISAS3108.
• RAID: 0, 1, 5, 6, 10, 50, 60.
• Поддерживаемые дисковые интерфейсы: SAS/SATA.
• Портов SFF8643: 2 шт.
• Кэш-память: 2 ГБ DDR3, 1866 МГц.
• Подключаемые устройства: 8 шт.
• Питание: 5 Вт.

Накопители и хранение данных

• Поддерживаемые дисковые интерфейсы: SAS/SATA.
• Уровни RAID: 0, 1, 5, 6, 10, 50, 60.
• Количество устройств с прямым подключением: 8 шт.
• Порты SFF8643: 2 шт.

Питание

• Потребляемая мощность: 5 Вт.
• Максимальное энергопотребление: 5 Вт.

Охлаждение и вентиляция

• Минимальный воздушный поток: 200 LFM.

Условия эксплуатации

• Рабочая температура: 55 °C.

Совместимость

• Поддерживаемые ОС: Linux, Mac OS, Windows.

Применение

Контроллер используют в серверных платформах для подключения SAS- и SATA-накопителей, организации RAID-массивов и построения конфигураций хранения данных с несколькими дисками. Он подходит для задач, где требуется PCI-Express x8 и поддержка внутренних портов с пропускной способностью 12 Gb/s.

Модель применяют в совместимых системах Supermicro, когда важны параметры кэш-памяти, требования к охлаждению и поддержка конкретных уровней RAID. При установке учитывают форм-фактор платы, тип поставки и требования к воздушному потоку внутри корпуса.
