Supermicro AS-1013S-MTR серверная платформа 1U (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro AS-1013S-MTR

Серверная платформа Supermicro AS-1013S-MTR выполнена в форм-факторе 1U и предназначена для установки в стойку Rack Mount. Модель ориентирована на построение компактного серверного узла на базе платформы с сокетом SP3, чипсетом без отдельного набора микросхем и интегрированным графическим контроллером Aspeed AST2500. Конфигурация рассчитана на один процессор с поддержкой памяти Registered DDR4 и восемью слотами оперативной памяти. Такой набор характеристик подходит для серверных задач, где важны компактность корпуса, наличие сетевых интерфейсов, поддержка нескольких накопителей и возможность установки плат расширения в низкопрофильном исполнении.

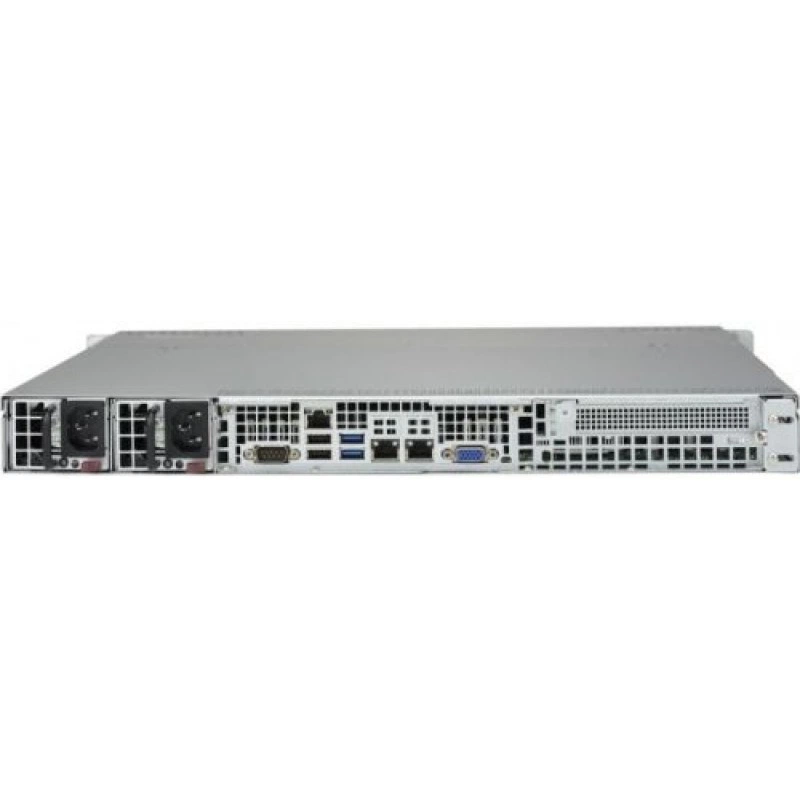

Платформа оснащена одной материнской платой формата ATX, одним слотом PCI-E 16x и четырьмя портами SATA 6 Gb/s. Поддерживается установка до четырех накопителей данных, а также использование двух сетевых интерфейсов LAN 1000 Мбит/с с разъемами RJ-45. На задней панели предусмотрены USB 2.0, USB 3.0, COM, VGA и отдельный разъем IPMI для удаленного управления. Корпус черного цвета, высотой 1U, поставляется с двумя блоками питания по 400 Вт и рассчитан на эксплуатацию в серверной стойке. Габариты составляют 437 x 43 x 503 мм, вес нетто - 9.1 кг.

Платформа подходит для сборки небольших серверных систем, где требуется базовая вычислительная конфигурация с возможностью подключения нескольких дисков, управлением через IPMI и использованием стандартных серверных интерфейсов. Наличие двух сетевых портов, видеовыхода VGA и последовательного порта упрощает подключение и настройку оборудования в стойке. Поддержка памяти DDR4 Registered и максимального объема до 2048 ГБ делает систему пригодной для задач виртуализации, файловых сервисов и прикладных серверов при соблюдении совместимости с процессорами под сокет SP3.

Ключевые особенности AS-1013S-MTR

• Форм-фактор: 1U, Rack Mount.
• Сокет: SP3.
• Процессорная конфигурация: до 1 процессора, TDP до 240 Вт.
• Оперативная память: 8 слотов, Registered DDR4, частота 2666 - 3200 МГц, до 2048 ГБ.
• Накопители: до 4 накопителей, 4 порта SATA 6 Gb/s.
• Сеть: 2 порта LAN 1000 Мбит/с (RJ-45).
• Интерфейсы на панели: USB 2.0, USB 3.0, COM, VGA, IPMI.
• Корпус и питание: 437 x 43 x 503 мм, 9.1 кг, 2 блока питания по 400 Вт.

Технические параметры

• Материнская плата: 1 шт, форм-фактор ATX.
• Чипсет: SoC.
• Аудиочипсет: отсутствует.
• Графический адаптер: Aspeed AST2500.
• Слоты расширения: 1 x PCI-E 16x.
• Накопители: 4 x SATA 6 Gb/s, до 4 дисков.
• Оптический привод: не предусмотрен.

Память и процессор

• Поддерживаемая память: Registered DDR4.
• Количество слотов памяти: 8.
• Частота памяти: 2666 - 3200 МГц.
• Максимальный объем памяти: 2048 ГБ.
• Установленный процессор: не установлен.
• Максимум процессоров: 1.
• TDP: 240 Вт.

Подключение и интерфейсы

• Сетевые интерфейсы: 2 x LAN 1000 Мбит/с (RJ-45).
• USB: 2 x USB 2.0, 2 x USB 3.0.
• Последовательный порт: COM (DB9 RS232), 1 шт.
• Видеовыход: VGA, 1 шт.
• Управление: IPMI, 1 разъем управления.

Корпус и физические параметры

• Модель корпуса: CSE-813MFTQC-R407CB.
• Высота: 1U.

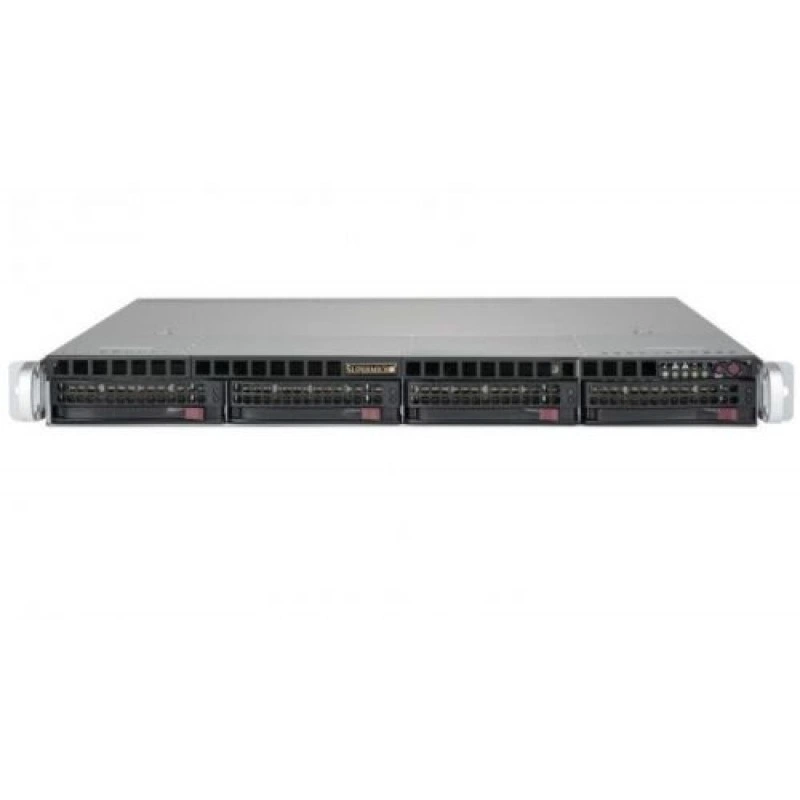

• Количество внешних отсеков 3.5": 4.
• Высота карт расширения: FH (FP).
• Кнопки: Power, System Reset.
• Индикация: Network activity LEDs, Fan fail LED, Hard drive activity LED, Power LED, System Overheat LED, UID LED.
• Цвет корпуса: Черный.
• Габариты: 437 x 43 x 503 мм.
• Вес нетто: 9.1 кг.

Питание и условия эксплуатации

• Блоки питания в поставке: 2 шт.
• Мощность блока питания: 400 Вт.
• Максимальное количество блоков питания: 2 шт.

Совместимость

• Сокет: SP3.
• Поддерживаемая платформа памяти: DDR4 Registered.

Применение

Платформа применяется для сборки серверов начального и среднего уровня в стойке, где требуется компактный корпус 1U, наличие дисковых отсеков, базовых интерфейсов подключения и удаленного управления. Она подходит для офисных сервисов, файловых задач, сетевых служб и других сценариев, в которых важны небольшая высота корпуса, один процессор и поддержка серверной памяти.

Набор разъемов на задней панели позволяет подключать периферию для первичной настройки и обслуживания, а отдельный IPMI-интерфейс облегчает удаленную работу с системой. Платформа рассчитана на использование в совместимой серверной инфраструктуре с учетом выбранного процессора, модулей памяти и накопителей.
