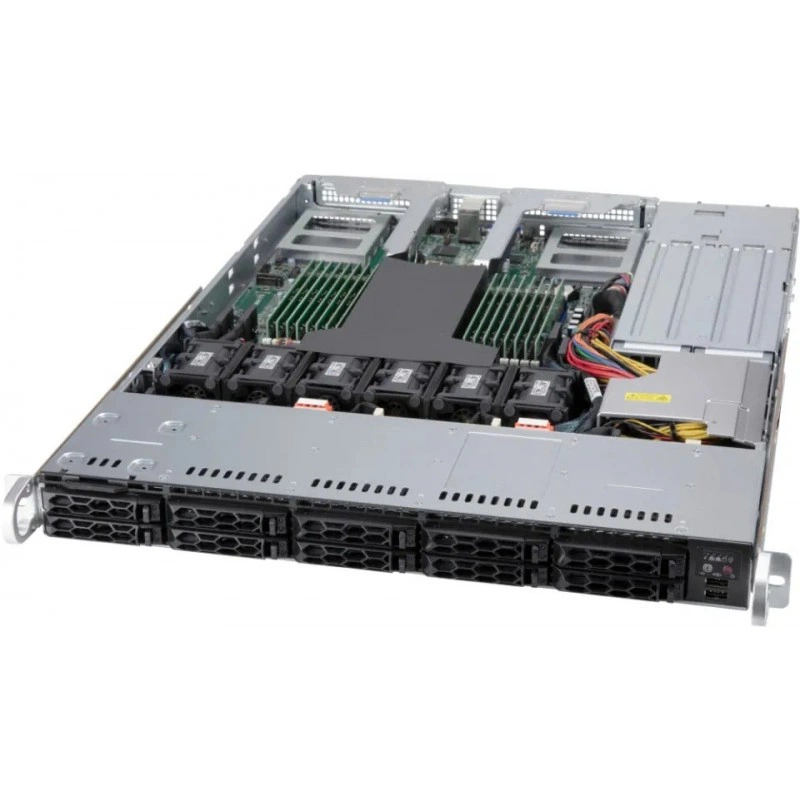

Серверная платформа SUPERMICRO Supermicro AS -1114CS-TNR | 1U CloudDC Server AS -1114CS-TNR-EU

BIOS и прошивка

Тип BIOS

AMI 256MB SPI Flash EEPROM

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 соответствие

Видео и графика

Максимальное количество GPU

до 2 двухслотовый или 2 один-Ширина GPU

Встроенные устройства

SATA

SATA (6Gbps)

Сетевые контроллеры

Ethernet

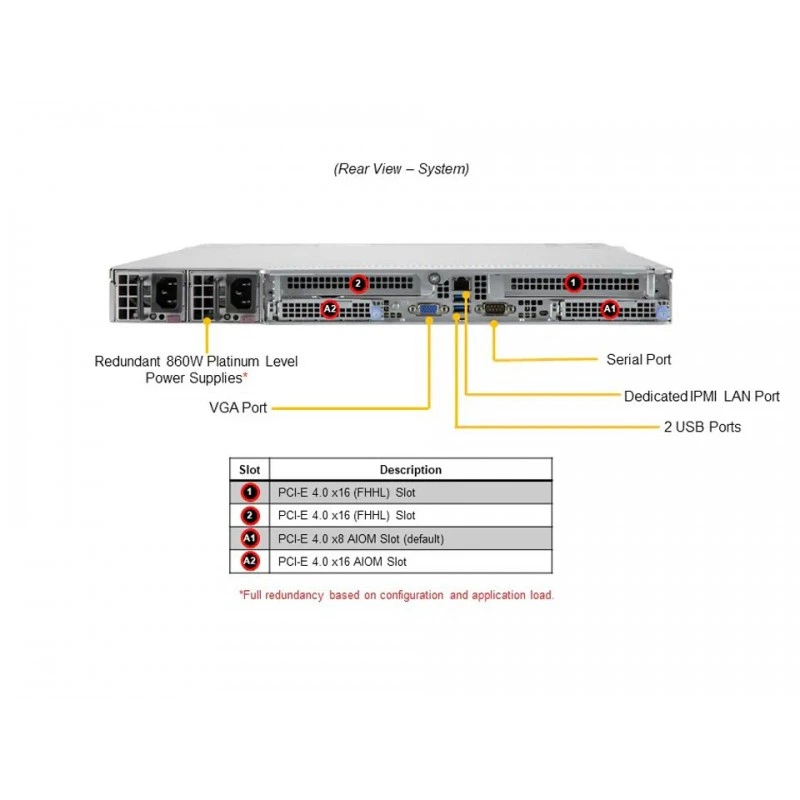

Интерфейсы ввода-вывода

USB

2 USB 3.0 портов (Сзади)

Видео

1 VGA порт

Последовательные интерфейсы

1 COM порт (Сзади)

Сетевые интерфейсы

1 RJ45 1 GbE выделенный сетевой порт BMC

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Включение/выключение питания  Кнопка UID

Мониторинг CPU

4+1 Стабилизатор напряжения с переключением фаз Мониторинг ядер CPU, напряжений чипсета и памяти

Светодиодные индикаторы

Device активность LAN 1 активность LAN 2 активность Состояние питания Информация о системе

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Разъёмы вентиляторов с широтно-импульсным управлением (PWM) Мониторинг состояния для управления скоростью

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

Конфигурация отсеков

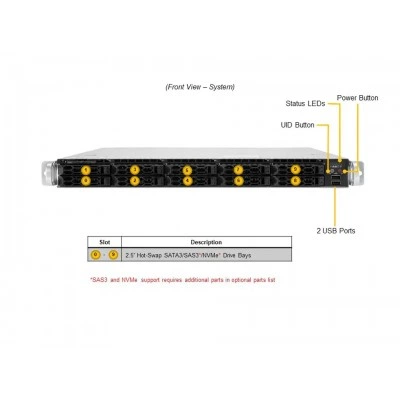

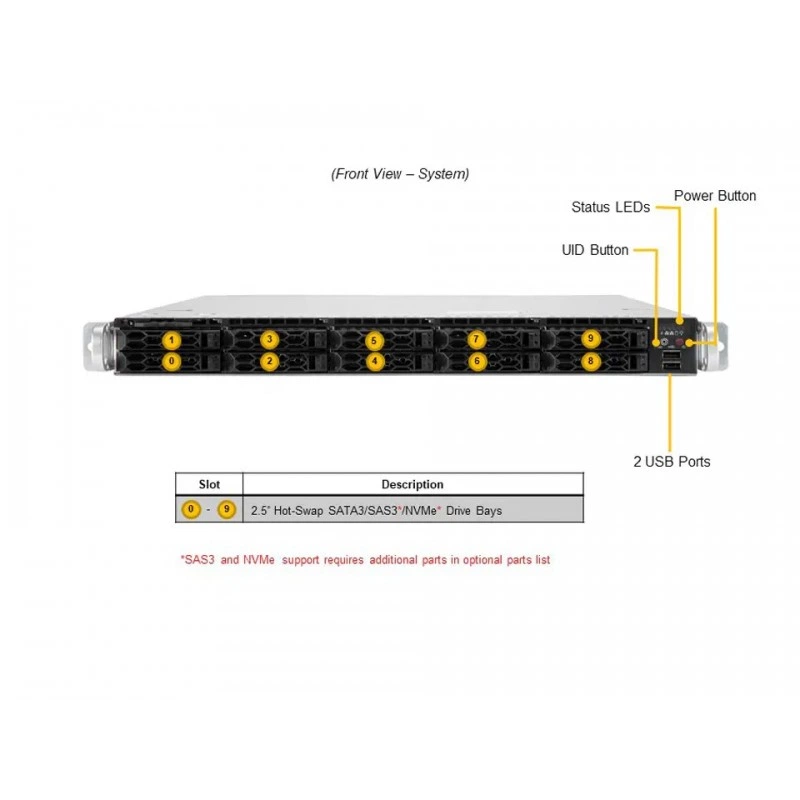

Стандартная конфигурация: Всего 10 отсеков 10 Спереди с горячей заменой 2.5" SATA отсеков для накопителей Вариант A: Всего 10 отсеков 10 Спереди с горячей заменой 2.5" NVMe* отсеков для накопителей Вариант B: Всего 10 отсеков 10 Спереди с горячей заменой 2.5" SAS* отсеков для накопителей (*NVMe/SAS Поддержка может потребоваться дополнительный контроллер хранения и/или кабели)

Охлаждение и вентиляция

Вентиляторы

до 6 противовращающихся 40x40x56mm вентиляторов

Процессорная подсистема

Максимум ядер и потоков

до 64C/128T

Примечание

Поддержка до 280W TDP CPU (Воздушное охлаждение)

Процессоры

Один сокет SP3 AMD EPYC™ 7002/7003 серии; процессоры

Размеры и физические параметры

Вес брутто

40 lbs (18.14 kg)

Вес нетто

25 lbs (11.34 kg)

Высота

1.7" (43 mm)

Габариты упаковки

7.7" (H) x 23.7" (W) x 31.8" (D)

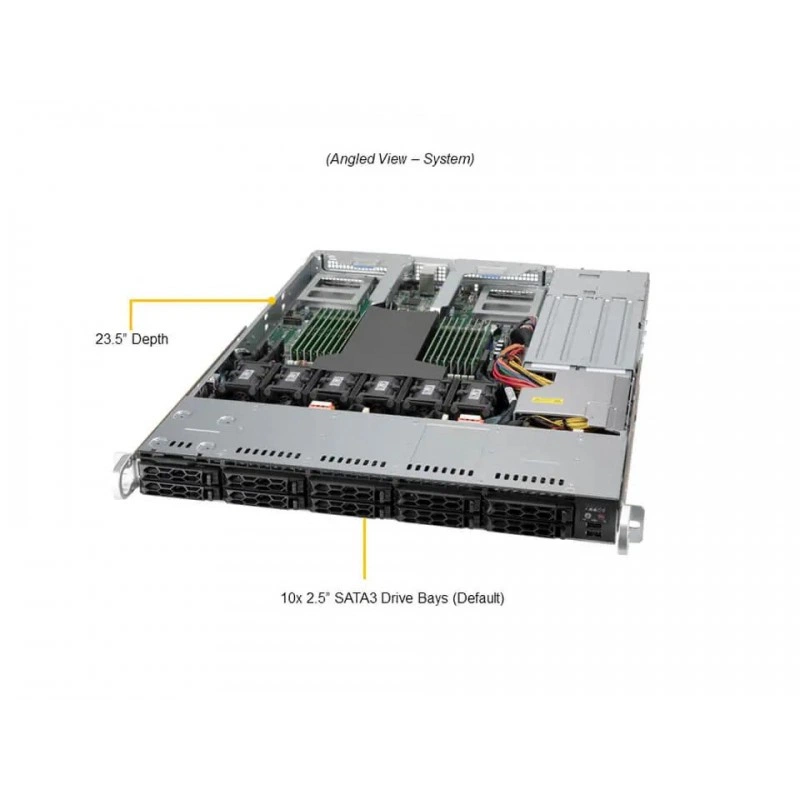

Глубина

23.5" (597 mm)

Модель корпуса

CSE-LB16TS-R860AWP

Ширина

17.2" (437 mm)

Сертификация и стандарты

Функции безопасности

Прошивка с криптографической подписью Безопасная загрузка (Secure Boot) Безопасное обновление прошивки Автоматическое восстановление прошивки Блокировка системы

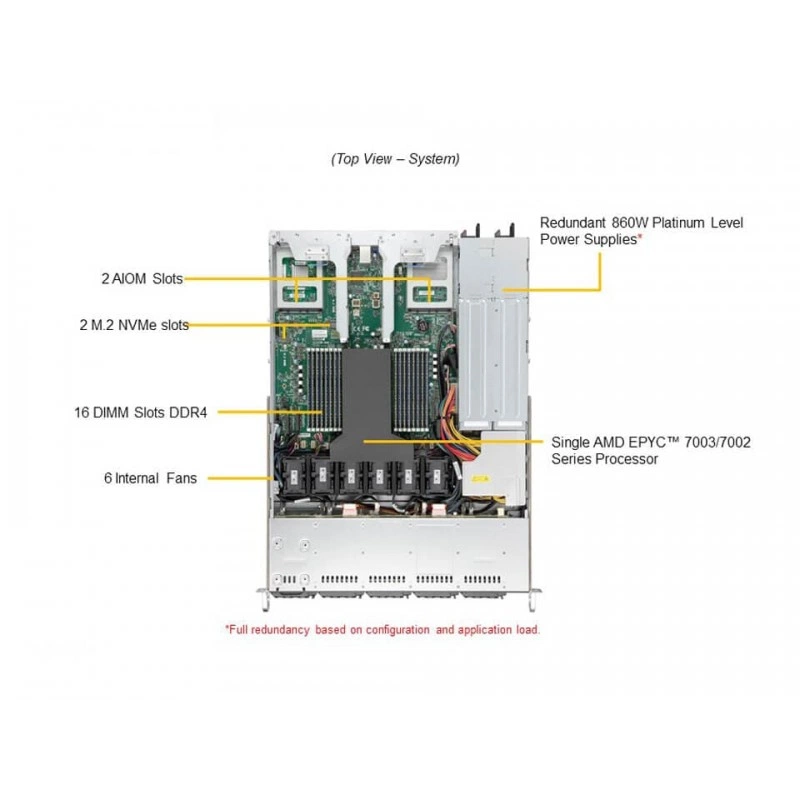

Системная память

Напряжение памяти

1.2V

Память

Количество слотов: 16 слотов DIMM Максимальная память (2DPC): до 4TB 3200MT/s ECC DDR4 RDIMM/LRDIMM

Слоты расширения

Конфигурация PCI Express

Стандартная конфигурация 2 PCIe 4.0 x16 FHHL слотов 2 PCIe 4.0 x16 AIOM слотов (совместимость с OCP 3.0)

Разъёмы M.2

2 M.2 PCIe 4.0 x4 слотов (M-key 2242/2260/2280/22110)

Совместимость

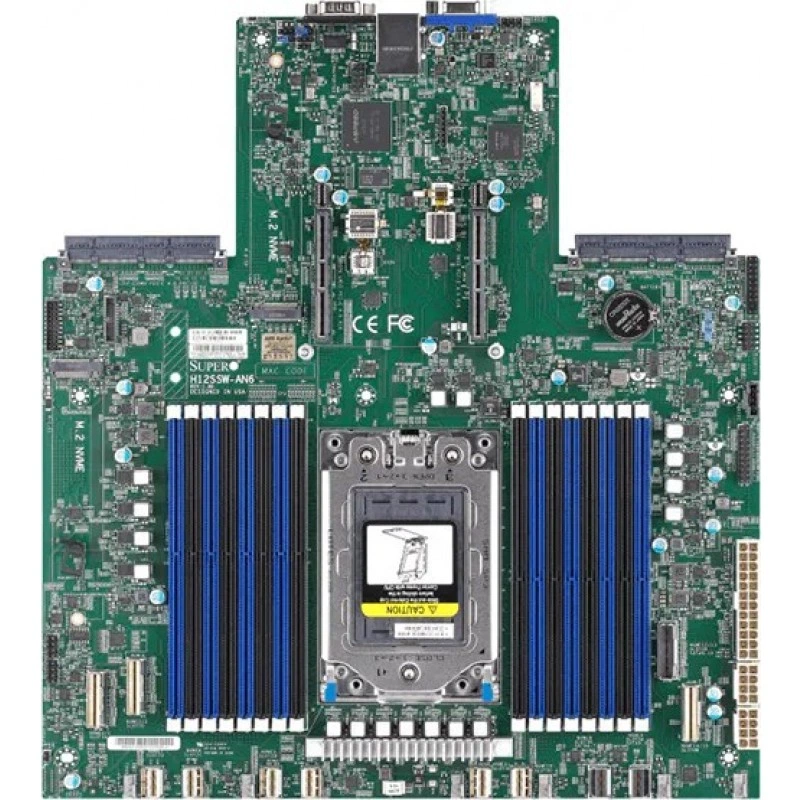

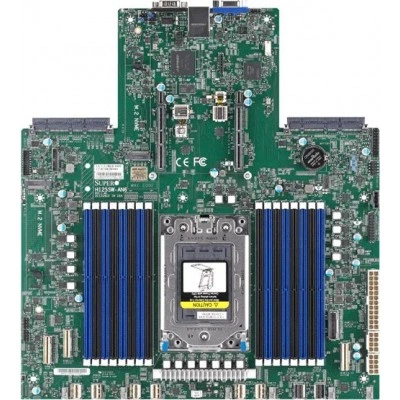

Интегрированная материнская плата

H12SSW-AN6

Поддерживаемые GPU

NVIDIA PCIe: A2, T4

Управление и программное обеспечение

Конфигурация питания

Управление питанием ACPI/APM

Программное обеспечение

Supermicro Update Manager (SUM) Supermicro SuperDoctor® 5 (SD5) KVM с выделенным LAN IPMI 2.0 Watch Dog OOB Management Package (SFT-OOB-LIC )

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Операционные системы

Milan: ESXi 6.7 U3, ESXi 7.0 U1, Hypervisor 8.2, Oracle Linux 8.3, RHEL 8.3, RHEL 9.0, SLES 12 SP5, SLES 15 SP2, SLES 15 SP3, Windows Server 2019, Windows Server 2022 Rome: ESXi 6.7 U3, ESXi 7.0, RHEL 8.3, SLES 12 SP5, SLES 15 SP2, SLES 15 SP3, Windows Server 2019

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
