Серверная платформа SUPERMICRO AS -1117C7-N

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) SMBIOS 3.5 или новее UEFI 2.8 Поддержка клавиатуры USB ACPI 6.5

Тип BIOS

AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

Сетевые контроллеры

Через AIOM

Интерфейсы ввода-вывода

TPM

1 TPM внутренний разъём

USB

1 USB 2.0 Тип-A порт (Сзади) 1 USB 3.2 Gen1 Тип-A порт (Сзади)

Видео

1 VGA порт (Сзади)

Сетевые интерфейсы

1 RJ45 1 GbE выделенный сетевой порт BMC

Комплектация

Воздуховод

1 воздуховод

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Включение/выключение питания Кнопка UID

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти

Светодиодные индикаторы

Активность LAN1 Активность LAN2 Включение/выключение питания Состояние питания Информация о системе

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Разъёмы вентиляторов с широтно-импульсным управлением (PWM) Мониторинг состояния для управления скоростью

Контроль напряжений

Температура системы, Температура памяти, Температура CPU, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, Поддержка аварийного отключения CPU при перегреве

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

2 M.2 PCIe 4.0 x2 NVMe слотов (M-key 2280/22110)

Конфигурация отсеков

Стандартная конфигурация: Всего 12 отсеков 12 Спереди с горячей заменой 2.5" SAS*/SATA* отсеков для накопителей Вариант A: Всего 12 отсеков 12 Спереди с горячей заменой 2.5" PCIe 6.0 NVMe* отсеков для накопителей Вариант B: Всего 12 отсеков 12 Спереди с горячей заменой E3.S 1T PCIe 6.0 NVMe* отсеков для накопителей Вариант C: Всего 12 отсеков 12 Спереди с горячей заменой E1.S PCIe 6.0 NVMe* отсеков для накопителей (*Для поддержки NVMe/SAS/SATA могут потребоваться дополнительный контроллер хранения и/или кабели)

Охлаждение и вентиляция

Вентиляторы

до 8 противовращающихся PWM 40x40x56mm вентиляторов

Питание

Конфигурации блоков питания

Два резервируемых блока питания уровня Titanium (Полное резервирование питания зависит от конфигурации и нагрузки приложения)

Процессорная подсистема

Максимум ядер и потоков

до 256C/512T

Примечание

Поддержка до 600W TDP CPU (Воздушное охлаждение)

Процессоры

Один процессор AMD EPYC™ 9006 SP7 серии; процессоры

Размеры и физические параметры

Вес брутто

70.6 lbs (32 kg)

Вес нетто

38 lbs (17 kg)

Высота

1.71" (43.6 mm)

Габариты упаковки

9.29" (H) x 26.69" (W) x 43.54" (D)

Глубина

30.8" (782 mm)

Модель корпуса

CSE-MD102TS-R000NDFP

Ширина

17.2" (438.4 mm)

Сертификация и стандарты

Функции безопасности

Прошивка с криптографической подписью Безопасная загрузка (Secure Boot) Безопасное обновление прошивки Автоматическое восстановление прошивки Безопасность цепочки поставок: удалённая аттестация Защита BMC во время работы Блокировка системы

Системная память

Напряжение памяти

1.1V

Память

Количество слотов: 16 слотов DIMM Максимальная память (1DPC): до 4TB 8000MT/s ECC DDR5 RDIMM/3DS RDIMM Максимальная память (1DPC): до 4TB 12800MT/s ECC DDR5 MRDIMM

Слоты расширения

Конфигурация PCI Express

Стандартная конфигурация 2 PCIe 6.0 x16 FHHL слотов 1 PCIe 6.0 x16 AIOM слот (совместимость с OCP 3.0)

Совместимость

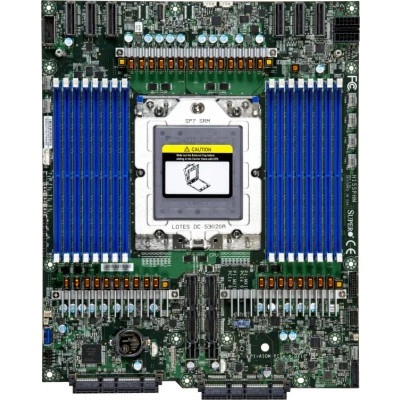

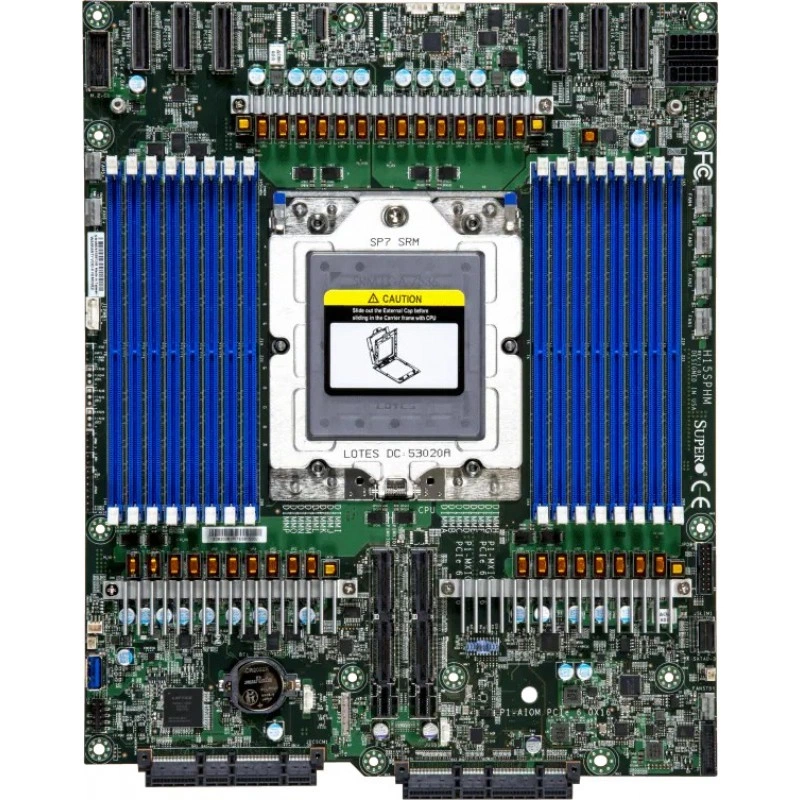

Интегрированная материнская плата

H15SPHM

Управление и программное обеспечение

Конфигурация питания

Управление питанием ACPI/APM Управление включением после восстановления питания AC Механизм переопределения кнопки питания,

Программное обеспечение

SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) KVM с выделенным LAN IPMI 2.0 Supermicro Thin-Agent Service (TAS) OOB Management Package (SFT-OOB-LIC ) SuperServer Automation Assistant (SAA) IPMIView

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -30°C до 60°C (-22°F до 140°F) Относительная влажность при работе: 8% до 80% (без конденсации) Относительная влажность при хранении: 8% до 90% (без конденсации)

Функции и возможности

Поддержка CXL

до 2 CXL 3.1 x16 устройств

Цвет и внешний вид

Цвет

Серебристый
