Серверная платформа SUPERMICRO AS -1127H7-N

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) Поддержка клавиатуры USB ACPI 6.6 UEFI 2.11 SMBIOS 3.8 или новее

Тип BIOS

AMI 64MB SPI Flash EEPROM

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0

Встроенные устройства

Сетевые контроллеры

Через AIOM

Интерфейсы ввода-вывода

TPM

1 TPM внутренний разъём

USB

2 USB 3.0 портов (Сзади) 1 USB 3.0 порт (Спереди)

Видео

1 VGA порт

Сетевые интерфейсы

1 RJ45 1 GbE выделенный сетевой порт BMC

Комплектация

Воздуховод

2 воздуховода

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Включение/выключение питания Кнопка UID

Светодиодные индикаторы

Активность HDD Активность LAN1 Активность LAN2 Состояние питания Информация о системе

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Разъёмы вентиляторов с широтно-импульсным управлением (PWM) Мониторинг состояния для управления скоростью

Контроль напряжений

Температура системы, Температура памяти, Температура CPU, 3.3V дежурное питание, +5V дежурное питание, +5V, +3.3V, +12V, Поддержка аварийного отключения CPU при перегреве

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

2 M.2 PCIe 4.0 x4 NVMe слотов (M-key 2280/22110)

Конфигурация отсеков

Стандартная конфигурация: Всего 12 отсеков 12 Спереди с горячей заменой 2.5" SAS*/SATA* отсеков для накопителей Вариант A: Всего 12 отсеков 12 Спереди с горячей заменой 2.5" PCIe 6.0 NVMe* отсеков для накопителей Вариант B: Всего 12 отсеков 12 Спереди с горячей заменой E3.S 1T PCIe 6.0 NVMe* отсеков для накопителей Вариант C: Всего 12 отсеков 12 Спереди с горячей заменой E1.S PCIe 6.0 NVMe* отсеков для накопителей (*Для поддержки NVMe/SAS/SATA могут потребоваться дополнительный контроллер хранения и/или кабели)

Охлаждение и вентиляция

Вентиляторы

до 8 противовращающихся 40x40x56mm вентиляторов

Питание

Конфигурации блоков питания

Два резервируемых блока питания уровня Titanium (Полное резервирование питания зависит от конфигурации и нагрузки приложения)

Процессорная подсистема

Максимум ядер и потоков

до 512C/1024T

Примечание

Поддержка до 600W TDP CPU (Воздушное охлаждение)

Процессоры

Два процессора AMD EPYC™ 9006 SP7 серии; процессоры

Размеры и физические параметры

Вес брутто

43 lbs (19.5 kg)

Вес нетто

19.2 lbs (8.7 kg)

Высота

1.7" (43 mm)

Габариты упаковки

8.82" (H) x 26.46" (W) x 43.31" (D)

Глубина

30.66" (778.7 mm)

Модель корпуса

CSE-HS102-R000NP

Ширина

17.2" (437 mm)

Сертификация и стандарты

Функции безопасности

Прошивка с криптографической подписью Безопасная загрузка (Secure Boot) Безопасное обновление прошивки Автоматическое восстановление прошивки Безопасность цепочки поставок: удалённая аттестация Защита BMC во время работы Блокировка системы

Системная память

Напряжение памяти

1.1V

Память

Количество слотов: 32 слотов DIMM Максимальная память (1DPC): до 8TB 8000MT/s ECC DDR5 RDIMM/3DS RDIMM Максимальная память (1DPC): до 8TB 12800MT/s ECC DDR5 MRDIMM

Слоты расширения

Конфигурация PCI Express

Стандартная конфигурация 1 PCIe 6.0 x16 FHHL слот 2 PCIe 6.0 x16 FHFL слотов 1 PCIe 6.0 x16 AIOM слот (совместимость с OCP 3.0)

Совместимость

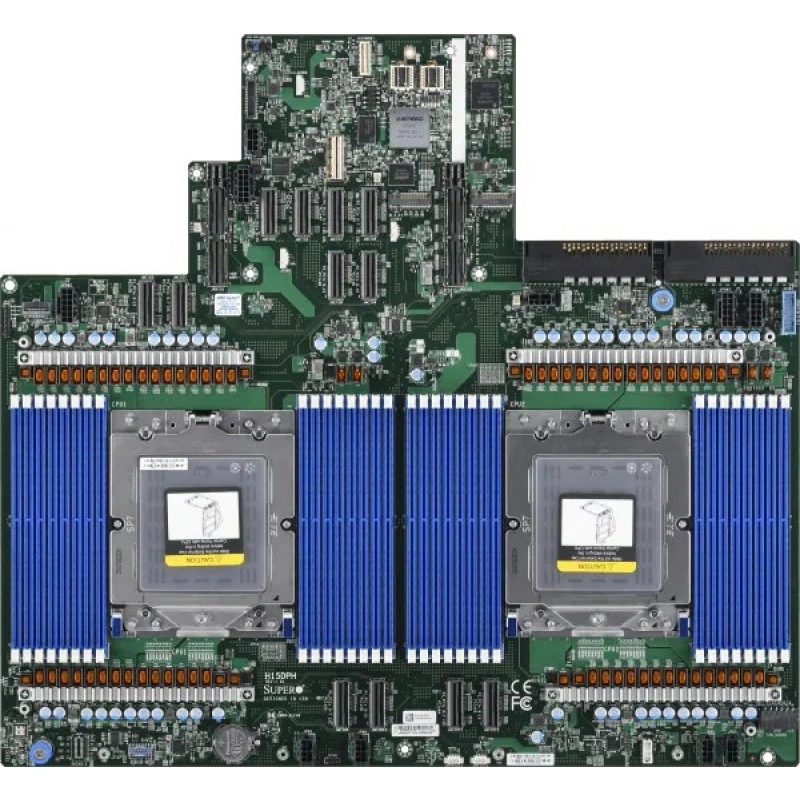

Интегрированная материнская плата

H15DPH

Управление и программное обеспечение

Конфигурация питания

Управление питанием ACPI/APM Управление включением после восстановления питания AC Механизм переопределения кнопки питания,

Программное обеспечение

SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Super Diagnostics Offline (SDO) KVM с выделенным LAN IPMI 2.0 Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA) IPMIView

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)

Функции и возможности

Поддержка CXL

до 3 CXL 3.1 x16 устройств

Цвет и внешний вид

Цвет

Чёрная передняя панель и серебристый корпус
