Серверная платформа SUPERMICRO Supermicro ASG-1014S-ACR12N4H | 1U MegaDC Server ASG-1014S-ACR12N4H-EU

BIOS и прошивка

Тип BIOS

AMI 256MB SPI Flash EEPROM

Безопасность

Аппаратные средства

Доверенный платформенный модуль (TPM) 2.0 Silicon Root of Trust (RoT) – NIST 800-193 соответствие

Встроенные устройства

Сетевые контроллеры

2 RJ45 10GBASE-T с Broadcom® BCM57416

Интерфейсы ввода-вывода

DOM

2 SuperDOM (Disk on Module) portswith Встроенный питание

TPM

1 TPM внутренний разъём

USB

2 USB 2.0 Тип-A портов (Спереди) 4 USB 3.0 Тип-A портов (Сзади)

Видео

1 VGA порт (Сзади)

Последовательные интерфейсы

1 COM порт (Сзади)

Сетевые интерфейсы

1 RJ45 1 GbE выделенный сетевой порт BMC 2 RJ45 10 GBASE-T сетевых портов LAN (Broadcom® BCM57416)

Комплектация

Воздуховод

1 воздуховод

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Включение/выключение питания Включение/выключение питания

Мониторинг CPU

4+1 Стабилизатор напряжения с переключением фаз Мониторинг ядер CPU, напряжений чипсета и памяти

Светодиодные индикаторы

Активность HDD сеть активность Состояние питания Информация о системе (Перегрев/UID) Информация о системе (Перегрев/UID)

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Разъёмы вентиляторов с широтно-импульсным управлением (PWM) Мониторинг состояния для управления скоростью

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

M.2

2 M.2 PCIe 4.0 x2 NVMe слотов (M-key 22110(Стандартная конфигурация)/2280)

NVMe

NVMe; (Native)

SAS-контроллер

SAS (12Gbps) через Broadcom® 3916; RAID 0/1/5/6/10/50/60 Поддержка

Конфигурация отсеков

Стандартная конфигурация: Всего 16 отсеков 12 Внутренний с горячей заменой 3.5" SAS/SATA отсеков для накопителей 4 Спереди с горячей заменой 7mm PCIe 4.0 x2 NVMe отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

до 6 Усиленный 4cm вентиляторов

Питание

Конфигурации блоков питания

800W Резервируемый Блоки питания Platinum с высоким КПД(Полное резервирование зависит от конфигурации и нагрузки приложений.)

Процессорная подсистема

Примечание

Поддержка до 240W TDP CPU (Воздушное охлаждение)

Процессоры

Один сокет SP3 AMD EPYC™ 7003/7002 серии; процессор

Размеры и физические параметры

Вес брутто

58 lbs (26.3 kg)

Вес нетто

39.5 lbs (17.9 kg)

Высота

1.7"

Габариты упаковки

12" (H) x 27" (W) x 53.15" (D)

Глубина

37"

Модель корпуса

CSE-802TS-R804WBP

Ширина

17.6"

Сертификация и стандарты

RoHS

Соответствует RoHS

Функции безопасности

Прошивка с криптографической подписью Безопасная загрузка (Secure Boot) Безопасное обновление прошивки Автоматическое восстановление прошивки Блокировка системы

Системная память

Напряжение памяти

1.2V

Память

Количество слотов: 16 слотов DIMM/8 каналов Максимальная память (2DPC): до 8TB 3200MT/s ECC DDR4 RDIMM/LRDIMM

Слоты расширения

Конфигурация PCI Express

Стандартная конфигурация 1 PCIe 4.0 x16 (в x16) HHHL слот 2 PCIe 4.0 x16 (в x16) FHHL слотов

Разъёмы M.2

2 M.2 PCIe 4.0 x2 NVMe слотов (M-key 22110(Стандартная конфигурация)/2280)

Совместимость

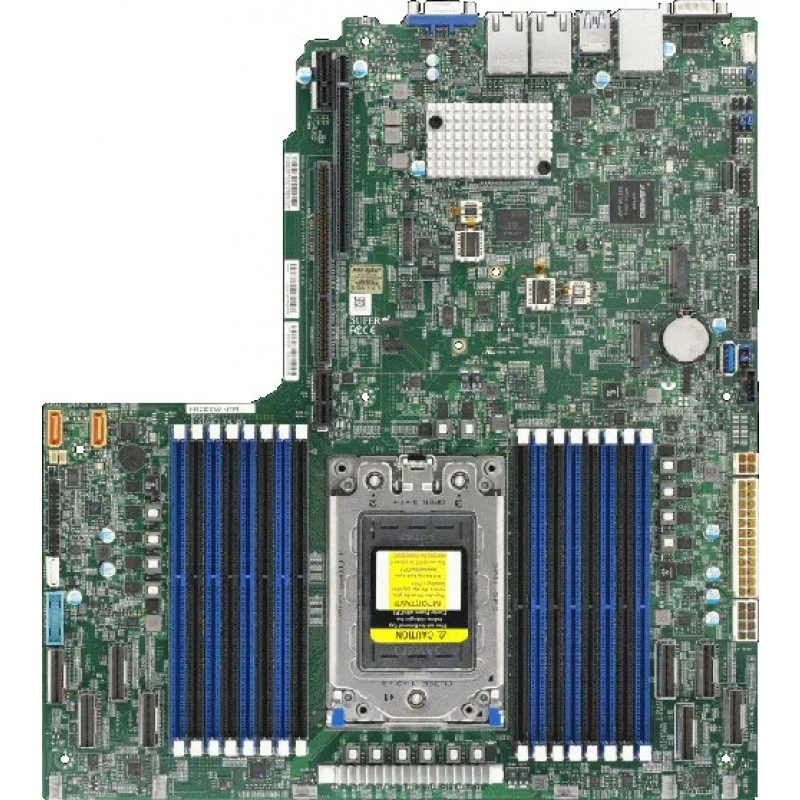

Интегрированная материнская плата

H12SSW-NTR

Управление и программное обеспечение

Конфигурация питания

Управление питанием ACPI/APM

Программное обеспечение

SuperCloud Composer® (SCC) Supermicro Server Manager (SSM) Supermicro Update Manager (SUM) Supermicro SuperDoctor® 5 (SD5) Super Diagnostics Offline (SDO) Supermicro Thin-Agent Service (TAS) SuperServer Automation Assistant (SAA)

Условия эксплуатации

Условия эксплуатации

Рабочая температура: 10°C до 35°C (50°F до 95°F) Температура хранения: -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе: 8% до 90% (без конденсации) Относительная влажность при хранении: 5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
