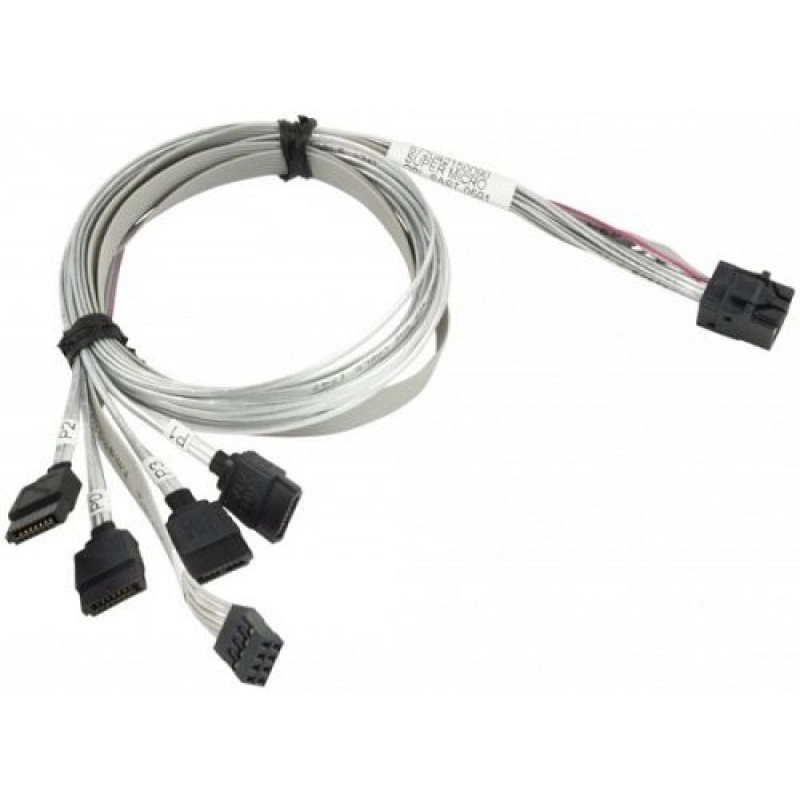

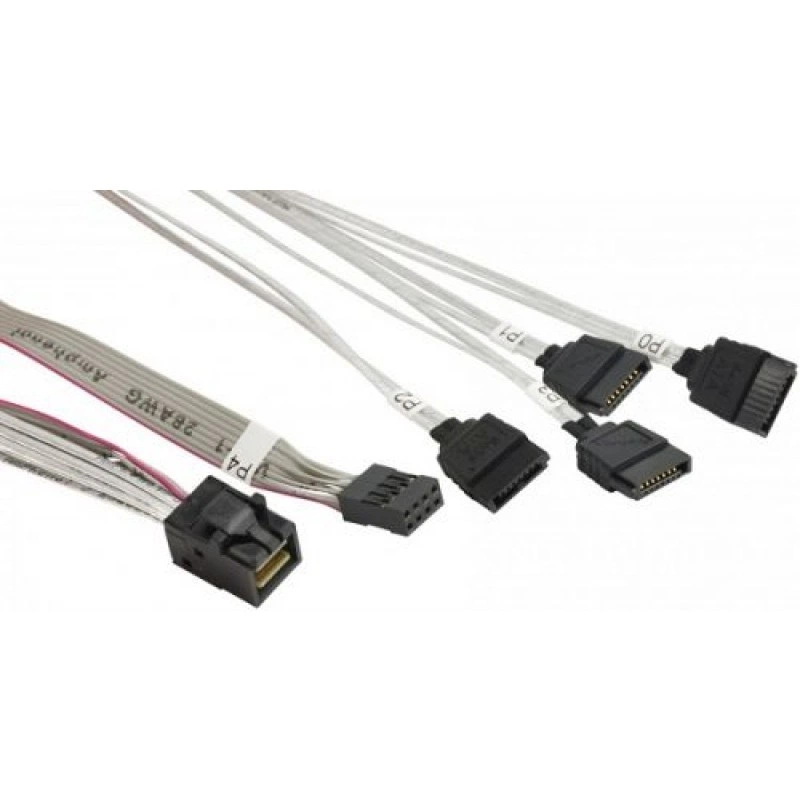

Кабель Supermicro CBL-SAST-0591 SATA - miniSAS HD (СУПЕРМИКРО)

Основная информация о кабеле Supermicro CBL-SAST-0591 SATA - miniSAS HD

Кабель Supermicro CBL-SAST-0591 предназначен для внутреннего подключения накопителей и серверных узлов, где требуется переход с четырех линий SATA на miniSAS HD (SFF-8643). Это внутренний reverse breakout cross-over кабель с симметричной прямой компоновкой разъемов и соединением по схеме 4xSATA - miniSAS HD. Такой формат применяют в серверных платформах и системах хранения данных, когда нужно аккуратно организовать подключение нескольких SATA-устройств к контроллеру или плате с разъемом miniSAS HD. Длина кабеля составляет 75 см, что удобно для внутренней укладки в серверном корпусе и подключения компонентов без лишнего натяжения. Конструкция рассчитана на передачу данных со скоростью до 12 Gb/s, а сам кабель выполнен в исполнении 30 AWG.

Модель CBL-SAST-0591 относится к фирменным кабельным аксессуарам Supermicro и используется в совместимых серверных конфигурациях, где важны компактная трассировка кабеля, аккуратная разводка линий и корректное соответствие интерфейсов. Кабель подходит для внутренних соединений между SATA-устройствами и контроллером/платой с miniSAS HD, а формат reverse breakout cross-over помогает организовать нужную схему подключения в серверной системе без использования дополнительных переходников. Для задач расширения дисковой подсистемы это практичное решение, когда требуется надежно связать несколько накопителей с одним высокоплотным портом miniSAS HD.

Разъемы выполнены в прямом исполнении, что упрощает размещение внутри корпуса и делает кабель удобным для прокладки вдоль корзин, плат и дисковых отсеков. Формат внутреннего кабеля ориентирован на серверное применение и совместимость с оборудованием, где используется стандарт SATA с одной стороны и miniSAS HD SFF-8643 с другой. Модель не меняет логику подключения оборудования, а лишь обеспечивает физическое соединение нужных интерфейсов в соответствии с конфигурацией системы.

Ключевые особенности CBL-SAST-0591

• Тип кабеля: Internal Reverse Breakout Cross-Over 4xSATA - miniSAS HD.
• Интерфейсы: SATA и miniSAS HD (SFF-8643).
• Длина: 75 см.
• Скорость передачи данных: до 12 Gb/s.
• Исполнение проводника: 30 AWG.
• Тип разъемов: коннектор - штекер.
• Форма разъемов: прямая.

Технические параметры

• Левый интерфейс: SATA.
• Правый интерфейс: miniSAS HD (SFF-8643).
• Тип разъема левого интерфейса: Коннектор - штекер.
• Тип разъема правого интерфейса: Коннектор - штекер.
• Форма левого интерфейса: Прямая.
• Форма правого интерфейса: Прямая.
• Скорость передачи данных: 12 Gb/s.
• Исполнение: reverse breakout cross-over.

Размеры и физические параметры

• Длина кабеля: 75 см.
• Проводник: 30 AWG.

Применение

Кабель используют во внутренних серверных соединениях, где необходимо подключить несколько SATA-накопителей к устройству с разъемом miniSAS HD. Он подходит для дисковых подсистем, серверных платформ и других совместимых конфигураций, в которых важна компактная и аккуратная разводка кабелей.

Формат reverse breakout cross-over помогает организовать подключение в системах хранения данных и серверных корпусах с ограниченным внутренним пространством. Прямая форма разъемов облегчает прокладку кабеля вдоль компонентов и внутри корзин накопителей.
