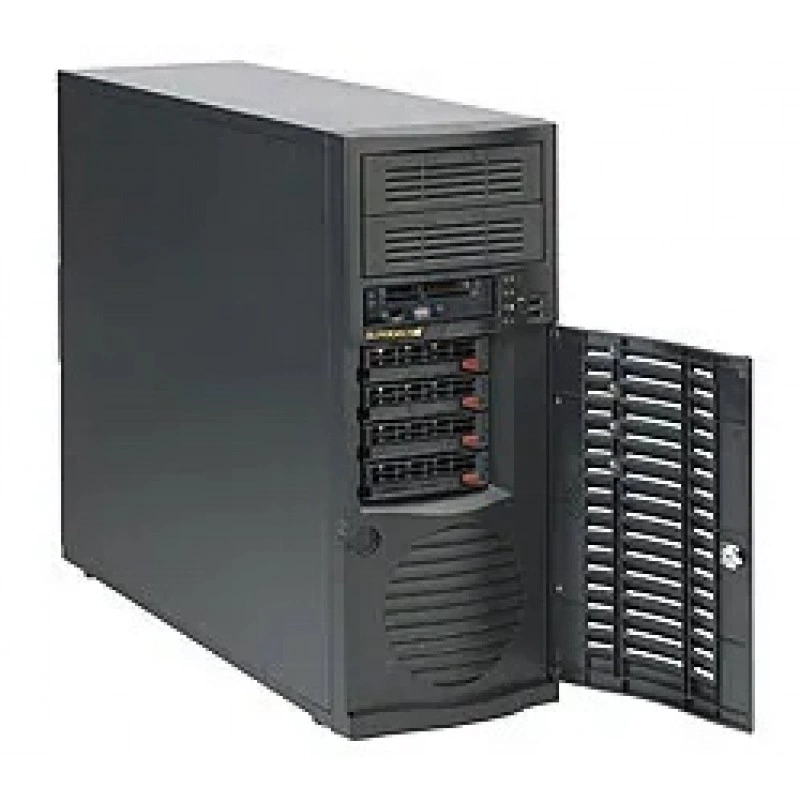

Серверный корпус Mid-Tower Supermicro SC733TQ-668B CSE-733TQ-668B (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

SC733TQ-668B - это mid-tower серверный корпус Supermicro для сборки компактной серверной системы на базе материнских плат формата E-ATX, ATX и Micro ATX. Корпус рассчитан на установку одного или двух процессоров Intel или AMD и подходит для конфигураций, где требуется сочетание настольного форм-фактора, серверной функциональности и расширенных возможностей по размещению накопителей, охлаждению и подключению фронтальной периферии.

Модель выполнена в черном цвете и использует высокоэффективный блок питания 668 Вт класса 80PLUS Platinum. Конструкция предусматривает горячую замену 3.5-дюймовых SAS/SATA накопителей, фронтальные кнопки управления, светодиодную индикацию состояния и набор вентиляторов для организации штатного воздушного потока внутри шасси.

Функциональные возможности CSE-733TQ-668B

Корпус предназначен для построения серверной платформы с поддержкой горячезаменяемых дисков, фронтального обслуживания и расширения за счет полноразмерных слотов. Он позволяет использовать до 4 горячезаменяемых 3.5-дюймовых SAS/SATA накопителей с поддержкой SGPIO и 2 внешних отсека 5.25 дюйма для периферийных устройств или дополнительных модулей. На фронтальной панели предусмотрены кнопки включения и перезагрузки, а также светодиоды активности накопителей, сети, питания и перегрева.

• 4 x 3.5" SAS/SATA hot-swap отсеков с поддержкой SGPIO.
• 2 x внешних отсека 5.25" для периферийных устройств.
• 1 x внутренний фиксированный отсек 3.5".
• 7 полноразмерных полновысотных слотов расширения.
• Фронтальные порты: 2 x USB 2.0.
• Фронтальные кнопки Power On/Off и System Reset.
• Индикация HDD activity, Network activity, Power и System Overheat.

Технические особенности

Шасси поддерживает материнские платы размером до 12" x 13" E-ATX и ATX, а также Micro ATX. Габариты корпуса составляют 16.8" x 7" x 20.9" или 426 x 178 x 531 мм, что делает его удобным решением для серверных инсталляций среднего размера. Масса нетто составляет 38 lb, а масса брутто 40 lb. Упаковочные размеры указаны как 24.2" x 11.8" x 26.4" или 615 x 300 x 671 мм.

• Тип корпуса: mid-tower chassis.
• Цвет: черный.
• Поддерживаемые процессоры: Single и Dual Intel и AMD.
• Охлаждение: 1 x 12 cm задний вытяжной вентилятор и 1 x 9 cm фронтальный hot-swap вентилятор.
• Блок питания: PS2 668 W, multi-output, 80PLUS Platinum.
• Эффективность блока питания: 92%.
• Входное напряжение: 100 - 240 VAC.
• Частота входа AC: 50 - 60 Hz.
• Выходной разъем питания: 24-pin ATX.
• Температура эксплуатации: 5 °C - 35 °C.
• Температура хранения: -40 °C - 70 °C.
• Относительная влажность при работе: 8% - 90% без конденсации.
• Относительная влажность при хранении: 5% - 95% без конденсации.

Дополнительные параметры корпуса

• Высота: 16.8" (426 mm).
• Ширина: 7" (178 mm).
• Глубина: 20.9" (531 mm).
• Вес нетто: 38 lb (17.24 kg).
• Вес брутто: 40 lb (18.14 kg).
• Фронтальное охлаждение: 1 x 9 cm hot-swap cooling fan.
• Заднее охлаждение: 1 x 12 cm rear exhaust fan.
• Backplane: 4 x 3.5" SAS2/SATA3 backplane w/SES-II.

Применение

Корпус подходит для сборки серверов общего назначения, файловых узлов, офисных серверов, систем хранения малого и среднего уровня, а также платформ, где требуется сочетание большого числа 3.5-дюймовых накопителей, надежного охлаждения и совместимости с процессорными платформами Intel или AMD. Форм-фактор mid-tower позволяет использовать шасси в условиях, где важны умеренные габариты при сохранении серверной функциональности и удобного фронтального доступа к дискам и управлению.

Совместимость

• Материнские платы: E-ATX 12" x 13", ATX, Micro ATX.
• Процессоры: Intel и AMD, single и dual processor configuration.
• Накопители: 3.5" SAS/SATA hot-swap, backplane 4 x 3.5" SAS2/SATA3 w/SES-II.
• Периферия: 2 x 5.25" внешних отсека и 1 x 3.5" внутренний отсек.

Монтаж и эксплуатация

• Корпус рассчитан на фронтальный доступ к накопителям и органам управления.
• Поддерживается hot-swap для 3.5" дисков.
• Наличие SGPIO упрощает мониторинг дисковой корзины.
• Система охлаждения построена на двух вентиляторах с PWM-управлением.

Комплектация

• Шасси Supermicro SC733TQ-668B.
• Встроенный блок питания 668 W 80PLUS Platinum.
• Дисковая корзина и задний backplane для 4 x 3.5" SAS/SATA.
• Фронтальные элементы управления и индикации.

Логистические данные

• Габариты упаковки: 24.2" x 11.8" x 26.4" (615 x 300 x 671 mm).
• Вес нетто: 38 lb (17.24 kg).
• Вес брутто: 40 lb (18.14 kg).

Упаковка и маркировка

• Цвет исполнения корпуса: black.
• Основной SKU: CSE-733TQ-668B.
• Модельный индекс: SC733TQ-668B.

Эксплуатационные параметры

• Рабочая температура: 5 °C - 35 °C.
• Температура хранения: -40 °C - 70 °C.
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.
