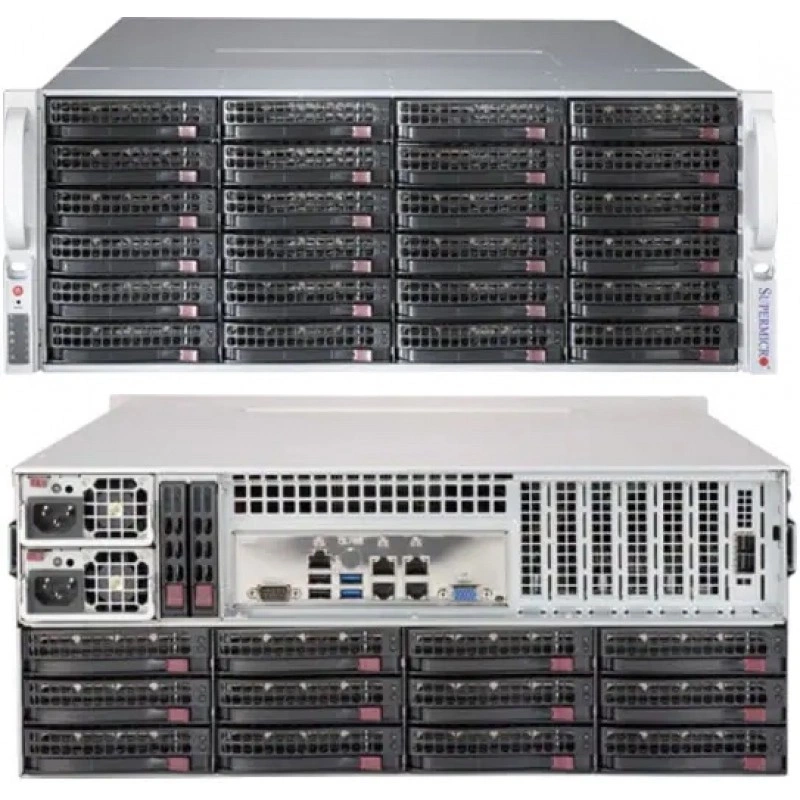

Серверный корпус 4U Supermicro CSE-847BE1C4-R1K23LPB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro CSE-847BE1C4-R1K23LPB - это серверный 4U корпус для построения высокоплотных систем хранения и серверных конфигураций. Модель рассчитана на установку материнских плат форматов 12" x 10", 13.68" x 13" и 9.6" x 9.6", поддерживает как однопроцессорные, так и двухпроцессорные платформы Intel и AMD, а также ориентирована на использование в профессиональных серверных средах.

Функциональные возможности CSE-847BE1C4-R1K23LPB

Корпус рассчитан на большое количество накопителей и оснащен развитой системой охлаждения и питания. Конструкция предусматривает 36 отсеков для 3.5-дюймовых hot-swap SAS/SATA накопителей с поддержкой SES3, а также возможность установки дополнительных 2 x 2.5-дюймовых hot-swap отсеков. Для хранения данных и подключения накопителей используются backplane-решения с поддержкой SAS3, SATA3 и NVMe в зависимости от конфигурации. Предусмотрено 7 низкопрофильных слотов расширения и 7 высокопроизводительных вентиляторов 80 мм. В комплекте силовая подсистема на базе 1U Titanium power supply с PMBus, рассчитанная на работу с выходной мощностью 1200 Вт при входе 200-240 Vac или 200-240 Vdc и 1000 Вт при входе 100-127 Vac.

Технические особенности

• Форм-фактор: 4U chassis.
• Поддерживаемые размеры материнских плат: 12" x 10", 13.68" x 13", 9.6" x 9.6".
• Поддержка процессоров: Intel и AMD, однопроцессорные и двухпроцессорные платформы.
• Габариты: высота 7" (178 мм), ширина 17.2" (437 мм), глубина 27.5" (699 мм).
• Масса нетто: 86 lbs (39 kg).
• Масса брутто: 118 lbs (53.52 kg).
• Размеры упаковки: 27.2" x 17.4" x 39.6" (691 x 442 x 1006 мм).
• Цвет: black.
• Охлаждение: 7 x 80 mm high-performance fan(s).
• Мониторинг: chassis intrusion switch.
• Диапазон рабочей температуры: 5°C - 35°C (41°F - 95°F).
• Диапазон температуры хранения: -40°C - 70°C (-40°F - 158°F).
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность хранения: 5% - 95% без конденсации.
• Блок питания: 1U 1200W/1000W Titanium Power Supply W/PMbus, размеры 336 x 76 x 40 mm.
• Энергоэффективность блока питания: 96%.
• Выходные режимы питания: 1200W при 200 - 240Vac, 1000W при 100 - 127Vac, 1200W при 200 - 240Vdc.
• Частота входного AC: 50-60Hz.
• Выходной тип: Backplanes (gold finger).
• Питание +12V: Max 100A / Min 0A для 200Vdc - 240Vdc и 200Vac - 240Vac, Max 83A / Min 0A для 100Vac - 127Vac.
• Питание +5Vsb: Max 4A / Min 0A.
• Питание +5V: Max 100A.
• Питание +3.3V: Max 30A.
• Питание -12V: Max 0.6A.
• Распределитель питания: PDB-PT847-8824.
• Стандартные комплектующие: 24pin standard output with 5V high current 100Amp power distributor board for SC847.

Применение

Корпус подходит для построения серверов хранения данных, универсальных rackmount-систем, конфигураций с большим числом SAS/SATA/NVMe накопителей, а также для корпоративных решений, где важны плотность размещения дисков, резервирование питания, развитое охлаждение и поддержка типовых серверных плат. Конструкция ориентирована на использование в стойке и на сценарии, где требуется масштабируемая дисковая подсистема и возможность установки дополнительной периферии, кабелей, салазок, направляющих и аксессуаров Supermicro.

Совместимость

• Поддержка материнских плат размером 12" x 10", 13.68" x 13" и 9.6" x 9.6".
• Совместимость с платформами Intel и AMD.
• Совместимость с SAS3, SATA3 и NVMe накопителями в зависимости от конфигурации backplane.
• Поддержка опциональных внутренних отсеков 2 x 2.5" hot-swap и внутренних фиксированных отсеков 4 x 2.5" или 2 x 3.5".
• Поддержка опциональных аксессуаров и кабелей Supermicro из списка parts list.

Монтаж и эксплуатация

• Исполнение для установки в стойку, форм-фактор 4U.
• Предусмотрено 7 слотов расширения low-profile.
• Передняя панель содержит кнопки Power On/Off и System Reset.
• Индикаторы передней панели: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED, Fan Fail/System Over Heat LED.
• Контроль вскрытия корпуса реализован через chassis intrusion switch.

Комплектация

• Корпус CSE-847BE1C4-R1K23LPB.
• Power distributor board PDB-PT847-8824.
• 2 блока питания PWS-1K23A-1R по 1200W Titanium level, redundancy, 1U.

Логистические данные

• Нетто: 86 lbs (39 kg).
• Брутто: 118 lbs (53.52 kg).
• Упаковка: 27.2" x 17.4" x 39.6" (691 x 442 x 1006 mm).

Упаковка и маркировка

• Цвет корпуса: black.
• Маркировка продукта: CSE-847BE1C4-R1K23LPB.
• Позиционирование: 4U chassis.
