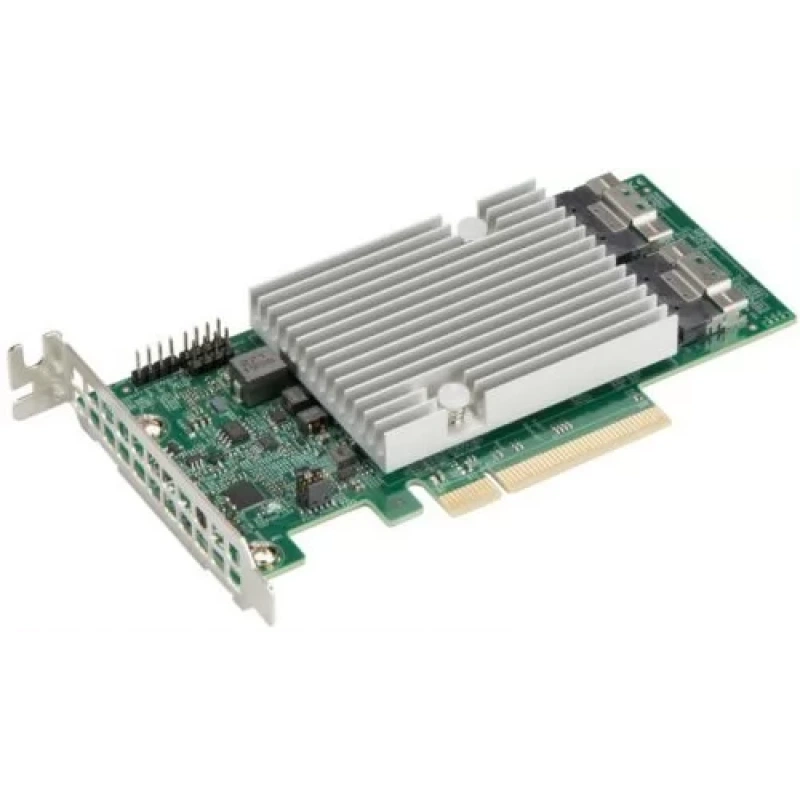

Контроллер SUPERMICRO AOC-S3816L-L16IT-O (СУПЕРМИКРО)

Основная информация о контроллере SUPERMICRO AOC-S3816L-L16IT-O

Контроллер SUPERMICRO AOC-S3816L-L16IT-O предназначен для организации подключения SAS- и SATA-накопителей в серверных системах Supermicro. Это внутренний контроллер на базе Broadcom 3816 с интерфейсом PCI-Express x8 Gen 4.0. Модель поддерживает дисковые интерфейсы SAS 12 Gb/s и SATA 6 Gb/s, рассчитана на 16 устройств с прямым подключением и до 122 устройств при использовании SAS-экспандеров. В конструкции предусмотрены два разъема SFF-8654, а также поддержка Linux и Windows. Контроллер выполнен в компактном форм-факторе и рассчитан на серверные платформы, где требуется плотное размещение дисковой подсистемы.

Плата имеет габариты 137 x 69 мм, массу 0.114 кг и максимальное энергопотребление 15 Вт. Такие параметры позволяют применять ее в серверных корпусах с ограниченным местом и в конфигурациях, где важно совместить производительность, внутреннюю коммутацию и поддержку нескольких типов накопителей. Совместимость указана для платформ SYS-110P-WTR, SYS-120U-TNR, SYS-220U-MTNR, SYS-510P-M, SYS-510P-WTR, SYS-520P-WTR и SYS-610U-TNR.

Модель относится к классу серверных контроллеров хранения и подходит для задач, где требуется внутреннее подключение накопителей, работа с SAS/SATA и стабильное подключение в совместимых системах Supermicro.

Ключевые особенности AOC-S3816L-L16IT-O

• Интерфейс подключения: PCI-Express x8 Gen 4.0.
• Поддержка накопителей: SAS 12 Gb/s и SATA 6 Gb/s.
• Контроллер: Broadcom 3816.
• Подключение дисков: 16 устройств напрямую и до 122 через SAS-экспандеры.
• Разъемы: 2 x SFF-8654.
• Энергопотребление: 15 Вт.

Технические параметры

• Версия интерфейса: 4.0.
• Поддерживаемые дисковые интерфейсы: SAS 12 Gb/s, SATA 6 Gb/s.
• SFF-8654: 2 шт.
• Количество поддерживаемых устройств с прямым подключением: 16 шт.
• Количество устройств с SAS-экспандерами: 122 шт.
• Артикул производителя: AOC-S3816L-L16IT-O.

Совместимость

• Операционные системы: Linux, Windows.
• Совместимые платформы: SYS-110P-WTR, SYS-120U-TNR, SYS-220U-MTNR, SYS-510P-M, SYS-510P-WTR, SYS-520P-WTR, SYS-610U-TNR.

Питание

• Максимальное энергопотребление: 15 Вт.

Размеры и физические параметры

• Габариты: 137 x 69 мм.
• Вес нетто: 0.114 кг.

Применение

Контроллер применяют в серверных конфигурациях для подключения SAS- и SATA-накопителей, организации внутренней дисковой подсистемы и расширения возможностей хранения данных. Он подходит для платформ, где требуется PCIe 4.0, внутренние разъемы SFF-8654 и поддержка нескольких дисковых интерфейсов.

Модель используется в совместимых серверных системах Supermicro, когда важно подключить до 16 накопителей напрямую или построить более крупную конфигурацию с SAS-экспандерами. Компактные размеры и умеренное энергопотребление позволяют размещать плату в корпусах с ограничением по месту.
