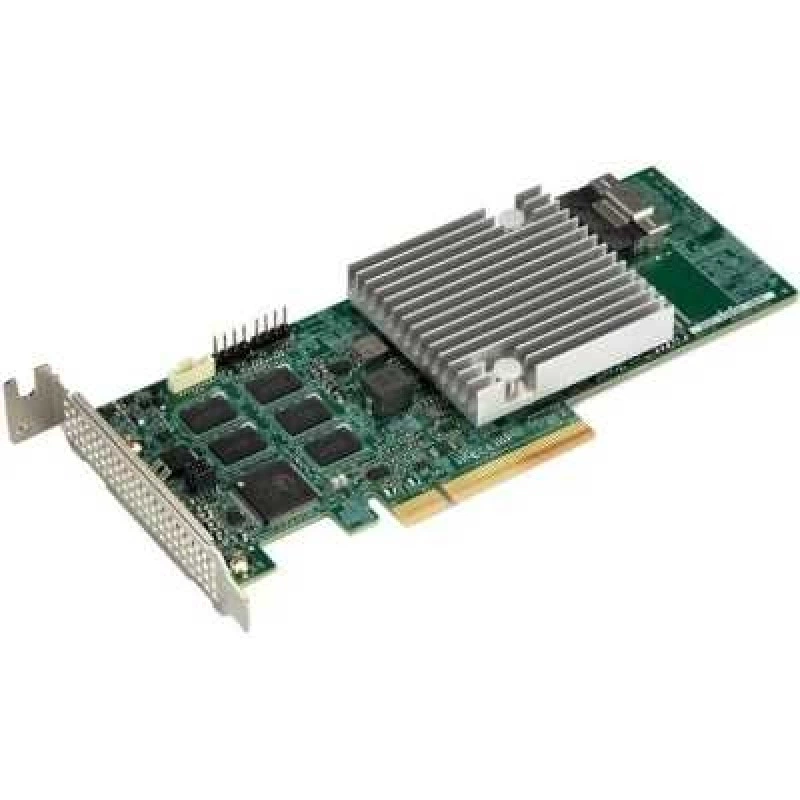

Контроллер Supermicro AOC-S3908L-H8IR-16DD-O RAID PCI-Express x8 (СУПЕРМИКРО)

Основная информация о контроллере Supermicro AOC-S3908L-H8IR-16DD-O

Контроллер Supermicro AOC-S3908L-H8IR-16DD-O предназначен для подключения и управления дисковой подсистемой серверных платформ. Это RAID-контроллер с интерфейсом PCI-Express x8 и версией шины 4.0, рассчитанный на работу с дисковыми интерфейсами SAS 12 Гбит/с и SATA 6 Гбит/с. Модель используется в серверных конфигурациях, где требуется подключение накопителей, организация RAID-массивов и поддержка нескольких уровней отказоустойчивости. Формат платы и набор интерфейсов делают ее частью серверной дисковой инфраструктуры для систем хранения и рабочих узлов с расширенной дисковой конфигурацией.

Контроллер поддерживает уровни RAID 0, 1, 5, 6, 10, 50 и 60, а также подключение до 8 устройств напрямую и до 16 устройств через SAS-экспандеры. На плате предусмотрен разъем SFF-8654, а встроенный кэш выполнен на памяти DDR4 объемом 8192 МБ с частотой 2666 МГц. Это делает модель подходящей для серверов, где важны работа с несколькими накопителями, развитая RAID-логика и согласованное подключение дисковых линий в рамках одной платформы.

Модель AOC-S3908L-H8IR-16DD-O совместима с рядом серверных систем Supermicro и поддерживает операционные системы Linux и Windows. Потребляемая мощность составляет 14 Вт, а максимальное энергопотребление - 15 Вт. Габариты платы 167 x 69 мм и вес 0.114 кг позволяют учитывать особенности установки в совместимых корпусах и серверных шасси. Такой контроллер применяют в серверных сборках, где требуется точная работа с массивами SATA и SAS-накопителей, а также совместимость с архитектурой платформы Supermicro.

Ключевые особенности AOC-S3908L-H8IR-16DD-O

• Интерфейс подключения: PCI-Express x8, 4.0.
• Дисковые интерфейсы: SAS 12 Гбит/с, SATA 6 Гбит/с.
• RAID-уровни: 0, 1, 5, 6, 10, 50, 60.
• Подключаемые устройства: до 8 напрямую и до 16 через SAS-экспандеры.
• Кэш-память: DDR4, 8192 МБ, 2666 МГц.
• Разъем: SFF-8654.
• Потребляемая мощность: 14 Вт.
• Максимальное энергопотребление: 15 Вт.

Технические параметры

• Артикул производителя: AOC-S3908L-H8IR-16DD-O.
• Интерфейс: PCI-Express x8.
• Версия интерфейса: 4.0.
• Поддерживаемые дисковые интерфейсы: SAS 12 Гбит/с, SATA 6 Гбит/с.
• RAID-уровни: 0, 1, 5, 6, 10, 50, 60.
• Подключение накопителей: 8 напрямую, 16 через SAS-экспандеры.
• Кэш-память: DDR4, 8192 МБ, 2666 МГц.
• Разъем на плате: SFF-8654.

Питание

• Потребляемая мощность: 14 Вт.
• Максимальное энергопотребление: 15 Вт.

Совместимость

• Операционные системы: Linux, Windows.
• Совместимые серверы: AS-1114S-WN10RT, AS-2024S-TR, AS-2124GQ-NART, SSG-620P-ACR12H, SSG-6049SP-DE1CR90, SSG-6049SP-E1CR60, SYS-110P-WTR, SYS-120U-TNR, SYS-220BT-DNTR, SYS-220U-MTNR, SYS-220U-TNR, SYS-420GP-TNR, SYS-510P-M, SYS-510P-WTR, SYS-520P-WTR, SYS-620BT-DNTR, SYS-620U-TNR, SYS-740GP-TNRT, SYS-F610P2-RTN, SYS-F620P3-RTBN.

Размеры и физические параметры

• Габариты: 167 x 69 мм.
• Вес: 0.114 кг.

Применение

Контроллер используют в серверных системах хранения данных и в платформах, где требуется построение RAID-массива на базе SAS- и SATA-накопителей. Он подходит для рабочих узлов и серверов Supermicro с совместимой архитектурой подключения и соответствующими дисковыми линиями.

Плата полезна в конфигурациях, где нужно подключать несколько накопителей, распределять их по уровням RAID и поддерживать работу через SAS-экспандеры. Набор параметров позволяет применять контроллер в серверных шасси с ограничением по месту и с требованием к согласованной работе дисковой подсистемы.
