Supermicro AOC-S3916L-H16IR-32DD+-O RAID-контроллер (СУПЕРМИКРО)

Основная информация о RAID-контроллере Supermicro AOC-S3916L-H16IR-32DD+-O

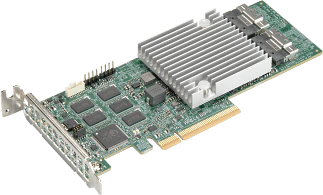

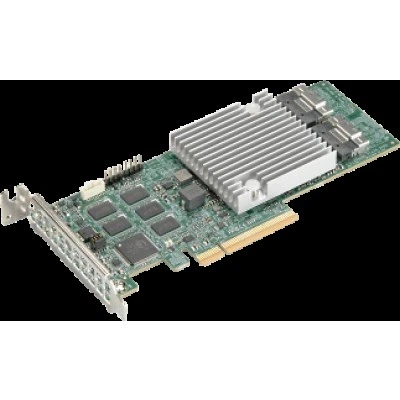

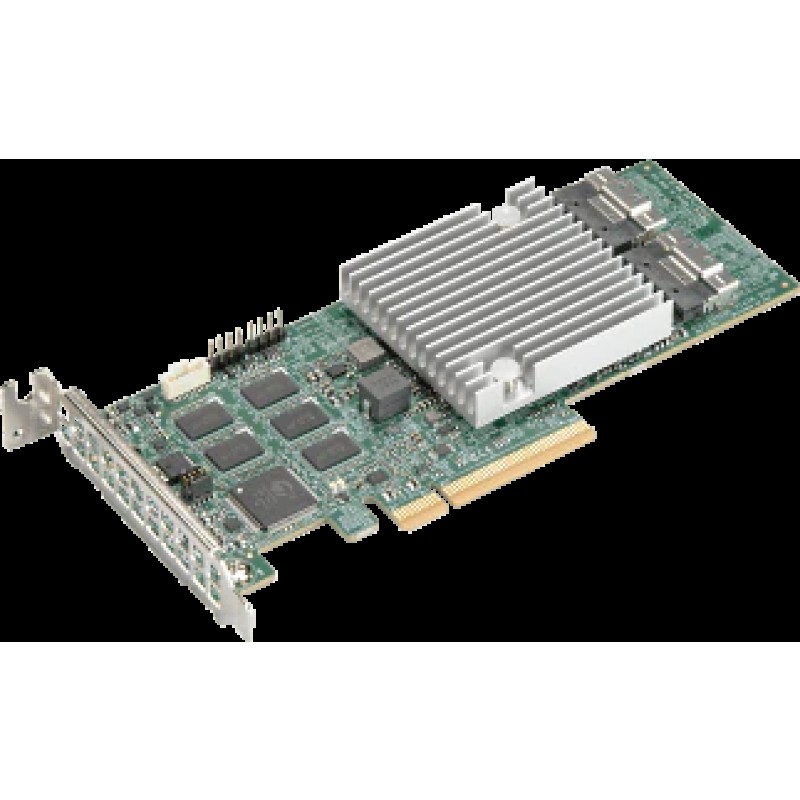

Supermicro AOC-S3916L-H16IR-32DD+-O - это RAID-контроллер для серверных систем с интерфейсом PCI-Express x8 и версией PCI-E 4.0. Модель рассчитана на работу с дисковыми интерфейсами SAS 12 Gb/s и SATA 6 Gb/s, а также поддерживает уровни RAID 0, 1, 5, 6, 10, 50 и 60. Контроллер относится к серверным платам расширения и используется в конфигурациях хранения, где требуется высокая плотность подключений и возможность построения массивов различной степени отказоустойчивости.

Устройство поддерживает до 16 накопителей при прямом подключении и до 32 устройств через SAS-экспандеры. Встроенная кэш-память объемом 8192 МБ выполнена на DDR4 с частотой 2666 МГц. Плата потребляет 18 Вт, а максимальное энергопотребление составляет 20 Вт. Габариты устройства - 167 x 69 мм, вес нетто - 0.114 кг. Артикул производителя AOC-S3916L-H16IR-32DD+-O сохраняет обозначение конкретной модификации контроллера.

Контроллер совместим с Linux и Windows, а также с рядом серверных платформ Supermicro, включая AS -1114S-WN10RT, AS -2024S-TR, AS -2124GQ-NART, SSG-620P-ACR12H, SSG-6049SP-DE1CR90, SSG-6049SP-E1CR60, SYS-110P-WTR, SYS-120U-TNR, SYS-220BT-DNTR, SYS-220U-MTNR, SYS-220U-TNR, SYS-420GP-TNR, SYS-510P-M, SYS-510P-WTR, SYS-520P-WTR, SYS-620BT-DNTR, SYS-620U-TNR, SYS-740GP-TNRT, SYS-F610P2-RTN и SYS-F620P3-RTBN. Для подключения внутренних линий используются два разъема SFF-8654, а сама плата предназначена для установки в совместимые серверные корпуса и материнские платы Supermicro.

Ключевые особенности AOC-S3916L-H16IR-32DD+-O

• Интерфейс: PCI-Express x8.
• Версия PCI-E: 4.0.
• Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60.
• Дисковые интерфейсы: SAS 12 Gb/s, SATA 6 Gb/s.
• Подключение накопителей: До 16 напрямую, до 32 через SAS-экспандеры.
• Кэш-память: 8192 МБ DDR4, 2666 МГц.
• Внутренние разъемы: 2 SFF-8654.
• Потребляемая мощность: 18 Вт.
• Максимальное энергопотребление: 20 Вт.
• Габариты: 167 x 69 мм.
• Вес нетто: 0.114 кг.
• Поддерживаемые ОС: Linux, Windows.

Технические параметры

• Тип устройства: RAID-контроллер.
• Интерфейс: PCI-Express x8.
• Версия интерфейса: 4.0.
• Количество внутренних разъемов: 2 SFF-8654.
• Потребляемая мощность: 18 Вт.
• Максимальное энергопотребление: 20 Вт.

Накопители и хранение данных

• Поддерживаемые уровни RAID: 0, 1, 5, 6, 10, 50, 60.
• Поддерживаемые интерфейсы дисков: SAS 12 Gb/s, SATA 6 Gb/s.
• Количество подключаемых устройств: 16 напрямую, 32 через SAS-экспандеры.
• Кэш-память: 8192 МБ DDR4.
• Частота кэш-памяти: 2666 МГц.

Размеры и физические параметры

• Габариты: 167 x 69 мм.
• Вес нетто: 0.114 кг.

Совместимость

• Операционные системы: Linux, Windows.
• Совместимые платформы: AS -1114S-WN10RT, AS -2024S-TR, AS -2124GQ-NART, SSG-620P-ACR12H, SSG-6049SP-DE1CR90, SSG-6049SP-E1CR60, SYS-110P-WTR, SYS-120U-TNR, SYS-220BT-DNTR, SYS-220U-MTNR, SYS-220U-TNR, SYS-420GP-TNR, SYS-510P-M, SYS-510P-WTR, SYS-520P-WTR, SYS-620BT-DNTR, SYS-620U-TNR, SYS-740GP-TNRT, SYS-F610P2-RTN, SYS-F620P3-RTBN.

Применение

Контроллер применяют в серверных системах для построения дисковых массивов и подключения накопителей по SAS и SATA. Он подходит для конфигураций, где требуется несколько уровней RAID, внутренние разъемы SFF-8654 и поддержка большого числа устройств.

Модель используется в совместимых платформах Supermicro и ориентирована на задачи хранения данных в серверных корпусах и платформах, поддерживающих PCI-Express x8. Наличие кэш-памяти DDR4 и поддержка Linux и Windows расширяют сценарии интеграции в типовые серверные сборки.
