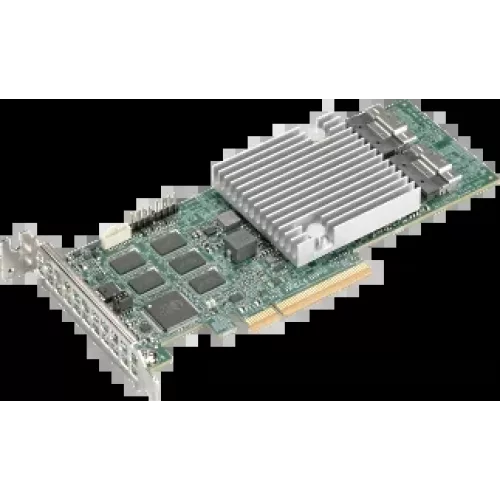

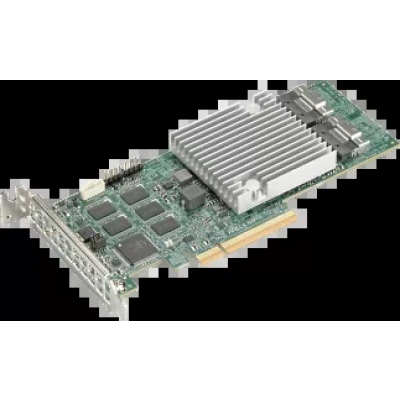

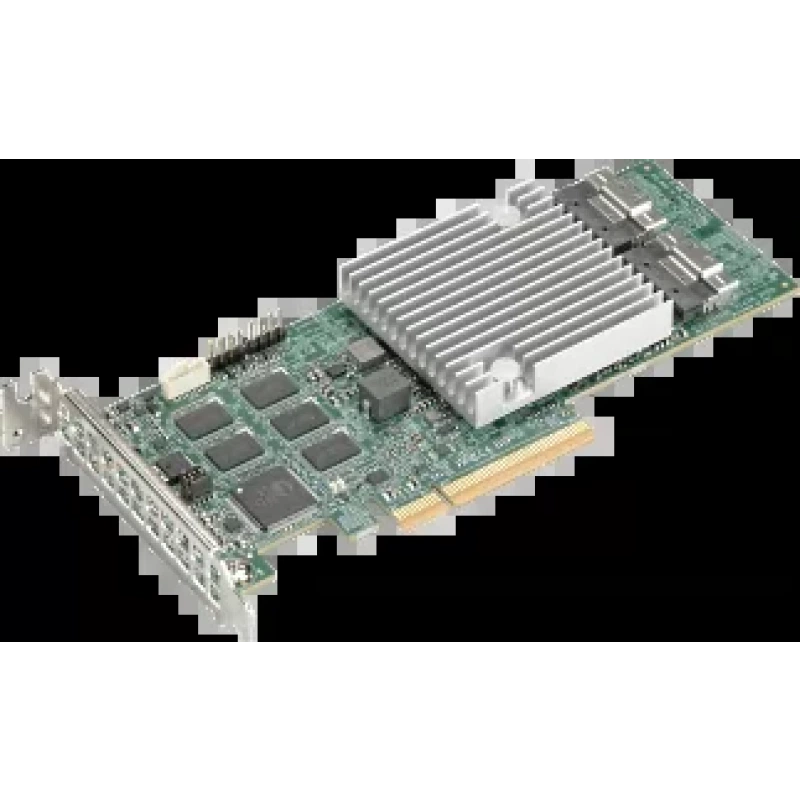

Контроллер SUPERMICRO AOC-S3916L-H16IR-O (СУПЕРМИКРО)

Основная информация о контроллере SUPERMICRO AOC-S3916L-H16IR-O

SUPERMICRO AOC-S3916L-H16IR-O - серверный RAID-контроллер и плата расширения для хранения данных. Модель использует интерфейс PCI-Express x8 версии 4.0 и рассчитана на подключение к совместимым серверным платформам SUPERMICRO. Контроллер поддерживает дисковые интерфейсы SAS 12 Gb/s и SATA 6 Gb/s, а также уровни RAID 0, 1, 5, 6, 10, 50 и 60. Такое сочетание возможностей применяют в системах, где требуется организация массива дисков, подключение большого числа накопителей и работа через экспандеры.

Плата поддерживает 16 устройств при прямом подключении и до 240 накопителей через SAS-экспандеры. В конструкции предусмотрено 2 порта SlimSAS x8 SFF-8654. Объем кэш-памяти составляет 8192 МБ, тип памяти - DDR4, частота - 2666 MHz. Модель потребляет 18 Вт, а максимальное энергопотребление составляет 20 Вт. Габариты платы - 167 x 69 мм, вес нетто - 0.114 кг. Контроллер совместим с Linux и Windows, а также с рядом серверных систем SUPERMICRO.

Артикул AOC-S3916L-H16IR-O относится к конкретной серверной конфигурации для организации подсистемы хранения. Плата подходит для серверов, где требуется многоуровневая поддержка RAID, высокая плотность подключений и использование SATA/SAS-накопителей через прямое подключение или экспандеры.

Ключевые особенности AOC-S3916L-H16IR-O

• Интерфейс: PCI-Express x8, версия 4.0.
• Поддержка RAID: 0, 1, 5, 6, 10, 50, 60.
• Дисковые интерфейсы: SAS 12 Gb/s и SATA 6 Gb/s.
• Подключение накопителей: 16 напрямую и до 240 через экспандеры.
• Порты: 2 × SlimSAS x8 SFF-8654.
• Кэш-память: 8192 МБ DDR4, 2666 MHz.
• Совместимость: Linux, Windows и серверные платформы SUPERMICRO.

Накопители и хранение данных

• Поддерживаемые интерфейсы: SAS 12 Gb/s, SATA 6 Gb/s.
• Уровни RAID: 0, 1, 5, 6, 10, 50, 60.
• Устройства с прямым подключением: 16 шт.
• Устройства через экспандеры: До 240 шт.

Подключение и интерфейсы

• Шина: PCI-Express x8.
• Версия интерфейса: 4.0.
• Порты: 2 × SlimSAS x8 SFF-8654.

Оперативная память

• Кэш-память: 8192 МБ.
• Тип кэш-памяти: DDR4.
• Частота кэш-памяти: 2666 MHz.

Питание

• Потребляемая мощность: 18 Вт.
• Максимальное энергопотребление: 20 Вт.

Размеры и физические параметры

• Габариты: 167 x 69 мм.
• Вес нетто: 0.114 кг.

Совместимость

• Операционные системы: Linux, Windows.
• Серверные платформы: Совместимые системы SUPERMICRO.

Применение

Контроллер используют в серверных системах для организации RAID-массивов, подключения SAS- и SATA-накопителей и расширения подсистемы хранения через экспандеры. Он подходит для конфигураций с высокой плотностью дисков и для платформ, где требуется использование интерфейса PCI-Express x8 Gen4.

Модель AOC-S3916L-H16IR-O применяют в совместимых серверах SUPERMICRO под Linux и Windows. Контроллер уместен в сборках, где важны гибкая настройка уровней RAID, несколько линий подключения SlimSAS и работа с большим количеством накопителей.
