Серверный корпус SC835TQC-R1K03B SUPERMICRO CSE-835TQC-R1K03B (СУПЕРМИКРО)

Основная информация о серверном корпусе SUPERMICRO

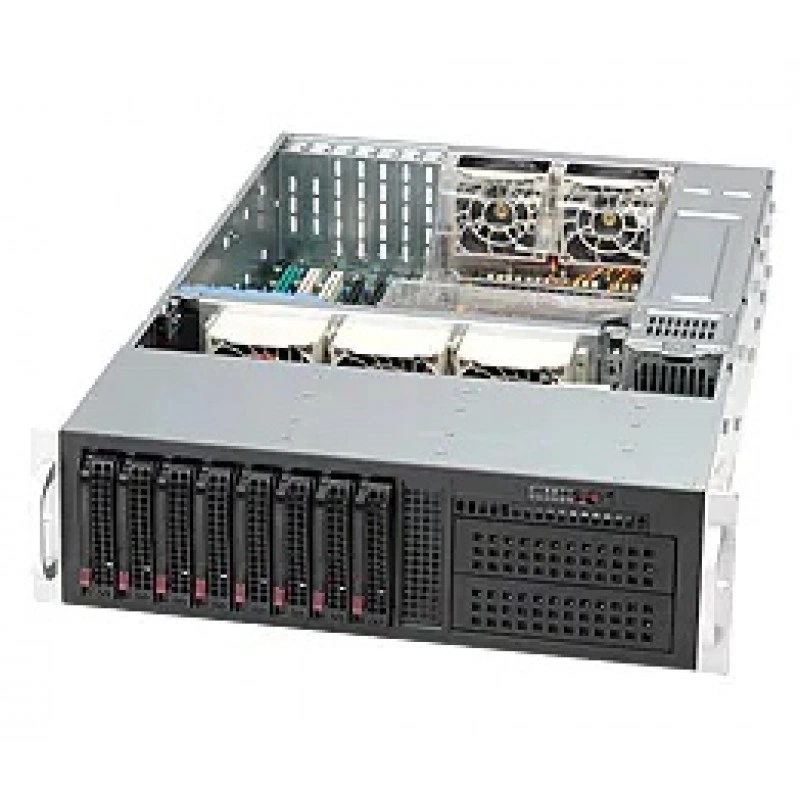

SC835TQC-R1K03B - это 3U серверный корпус Supermicro для построения стоечных систем с поддержкой материнских плат формата E-ATX и ATX. Модель рассчитана на установку одиночных и двойных процессоров Intel и AMD, а также подходит для сценариев, где требуется сочетание высокой плотности хранения, расширяемости и резервированного питания. Корпус выполнен в черном цвете и ориентирован на серверные конфигурации с горячей заменой накопителей и развитым охлаждением.

Функциональные возможности CSE-835TQC-R1K03B

Корпус поддерживает 8 отсеков 3.5" hot-swap SAS/SATA для HDD/SSD, а также предусматривает место под 2 отсека 5.25" и 1 slim DVD-ROM. В системе реализованы 7 слотов расширения full-height, full-length, что дает возможность устанавливать дополнительные контроллеры, платы расширения и другие серверные компоненты. Для охлаждения используются 5 вентиляторов: 3 средних и 2 задних, при этом конструкция рассчитана на резервирование воздушного потока и стабильную работу под нагрузкой.

Питание организовано через резервированные Titanium-блоки с поддержкой PMBus. Указана конфигурация 1U 800/1000W redundant single output power supply, а также эффективность 96%. При входном напряжении 100 - 127 Vac доступна мощность 800 W, при 200 - 240 Vac и 200 - 240 Vdc - 1000 W. Для питания предусмотрена частота сети 50 - 60 Hz.

Дополнительно корпус оснащен индикаторами HDD activity, Power Fail, 2 Network Activity, Power и System Overheat, а также кнопками Power On/Off и System Reset. Для контроля состояния шасси есть switch intrusion.

Технические особенности

• Форм-фактор: 3U chassis.
• Поддержка плат: E-ATX и ATX.
• Поддержка процессоров: Single и Dual Intel® / AMD.
• Габариты корпуса: 5.2" x 17.2" x 25.5" (132 x 437 x 647 мм).
• Масса брутто: 75 lbs (34.02 kg).
• Масса нетто: 36 lbs (16.33 kg).
• Упаковка: 26.6" x 13" x 33.9" (676 x 330 x 861 мм).
• Цвет: Black.
• Температура эксплуатации: 5°C - 35°C (41°F - 95°F).
• Температура хранения/нерабочая: -40°C - 70°C (-40°F - 158°F).
• Влажность при эксплуатации: 8% - 90% без конденсации.
• Влажность при хранении/нерабочая: 5% - 95% без конденсации.
• Охлаждение: 3x 80 mm hot-swap PWM fans и 2x 80 mm rear hot-swap exhaust PWM fans.
• Мониторинг: chassis intrusion switch.
• Встроенные элементы: 8-port 3U backplane для 8 x 3.5" SAS3/SATA3 HDD/SSD, 2x mini SAS HD connectors.
• Оптический отсек: 1x slim DVD-ROM drive bay.

Применение

Корпус предназначен для сборки серверных систем в стойке, где требуется сочетание нескольких дисковых отсеков, расширительных слотов и резервированного питания. Он подходит для систем хранения данных, серверов общего назначения, конфигураций с E-ATX/ATX платами, а также для решений, в которых важны hot-swap накопители, контроль температуры и возможность установки дополнительных плат расширения.

Совместимость

• Материнские платы: E-ATX, ATX.
• Процессоры: Intel® и AMD, single и dual processor конфигурации.
• Накопители: 3.5" SAS3/SATA3 HDD/SSD.
• Дополнительные опции: slim HDD/SSD drive kit, mobile racks, front bezel, rail set.

Монтаж и эксплуатация

• Корпус рассчитан на установку в 3U стоечные системы.
• Используется резервированное охлаждение и hot-swap вентиляторы.
• Передняя панель содержит кнопки управления питанием и сбросом.
• Конструкция поддерживает горячую замену дисков и обслуживание без остановки системы, если конфигурация собрана соответствующим образом.

Комплектация

• Корпус серверный SC835TQC-R1K03B.
• Встроенный 3U 8-port backplane.
• Вентиляторы системы охлаждения.
• Резервированные блоки питания.

Логистические данные

• Вес брутто: 34.02 kg.
• Вес нетто: 16.33 kg.
• Размер упаковки: 676 x 330 x 861 mm.
