Серверный корпус Supermicro SC836BA-R920B CSE-836BA-R920B (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

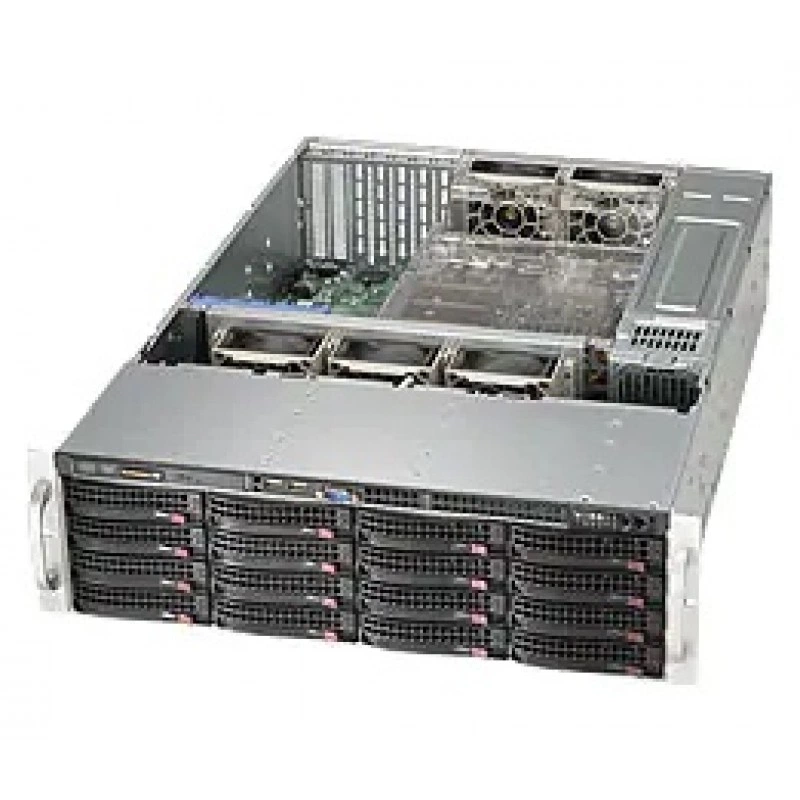

Supermicro SC836BA-R920B - это серверный корпус формата 3U для построения серверных платформ и систем хранения с поддержкой материнских плат формата E-ATX и ATX. Корпус рассчитан на установку одного или двух процессоров Intel и AMD, а также на использование в конфигурациях, где важны высокая плотность накопителей, эффективное охлаждение и резервирование питания. Модель относится к линейке chassis и ориентирована на серверные задачи, где требуется сочетание большого числа дисков, расширения и стабильной работы в стойке.

Функциональные возможности CSE-836BA-R920B

Корпус оснащен 16 отсеками для 3,5-дюймовых hot-swap накопителей SAS/SATA и прямоподключаемой 16-портовой SAS backplane с пропускной способностью 6 Гбит/с. Это позволяет использовать HDD и SSD форматов SAS/SATA в серверных сценариях с высоким числом дисков. Поддерживаются дополнительные периферийные накопители: один slim DVD-ROM и один slim 1,44 MB floppy drive. Для обслуживания и контроля предусмотрены кнопки включения/выключения и сброса, светодиоды активности HDD, питания, отказа питания, сетевой активности и перегрева системы, а также tray с 2 USB-портами и COM DB9. В конструкции предусмотрено 7 слотов расширения full-height, full-length.

Технические особенности

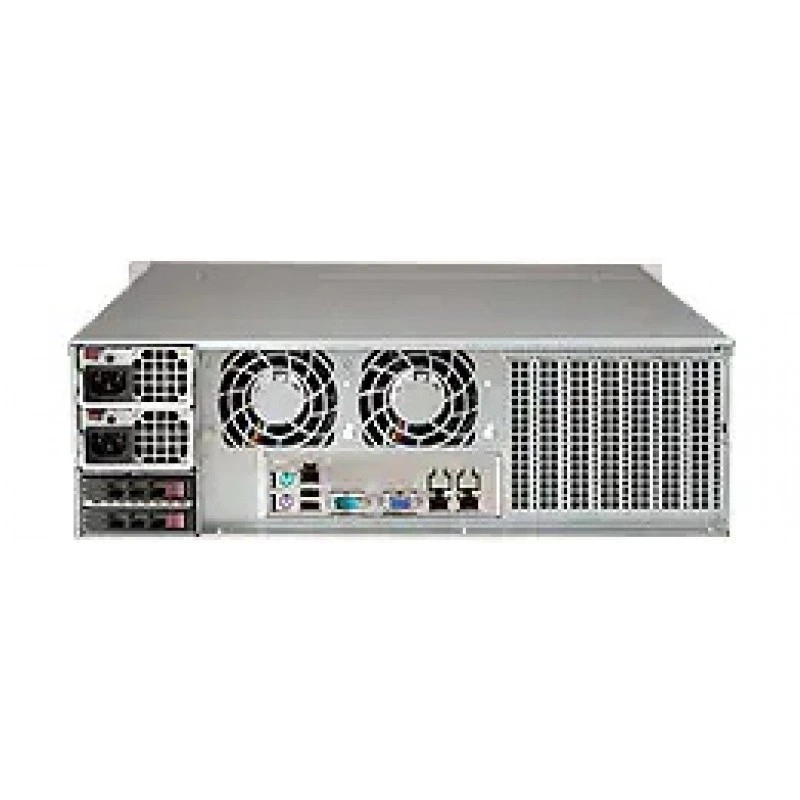

Корпус имеет габариты 5,2 дюйма по высоте, 17,2 дюйма по ширине и 25,5 дюйма по глубине. Масса нетто составляет 36 lbs, масса брутто - 75 lbs. Упаковочные размеры указаны как 26,6 x 13 x 39,9 дюйма. Цвет исполнения - черный. Система охлаждения построена на 3 внутренних 80 мм hot-swap PWM вентиляторах и 2 задних 80 мм hot-swap exhaust PWM вентиляторах. Предусмотрены redundant cooling fans и регулируемый air shroud. Мониторинг включает датчик вскрытия корпуса. Питание обеспечивается резервируемыми блоками питания 1+1 общей мощностью 920 W, класс Platinum, КПД 94%, с поддержкой входного напряжения 100-240 VAC и частоты 50-60 Hz. Блок питания использует PMBus и подключение backplanes (gold finger). В числу дополнительных механических элементов входят полозья быстрого монтажа, ручки корпуса, задняя панель и элементы для поддержки аксессуаров и кабель-менеджмента.

Применение

Корпус подходит для серверов общего назначения, систем хранения, платформ с большим числом накопителей, а также для конфигураций, где требуется резервируемое питание, усиленное охлаждение и 3U-формат для установки в стойку. Его можно использовать в корпоративных инфраструктурах, задачах хранения данных, рабочих серверных узлах и в системах, где важны удобный доступ к дискам и широкий набор сервисных индикаторов.

Совместимость

Корпус совместим с материнскими платами E-ATX и ATX максимального размера 13,68 x 13 дюймов. Поддерживаются процессоры Intel и AMD в одно- и двухпроцессорных конфигурациях. Для накопителей заявлена поддержка SAS2/SATA3 HDD и SAS/SATA HDD/SSD в пределах задействованных отсеков и backplane. Также предусмотрена совместимость с optional slim DVD-ROM, slim floppy и рядом фирменных аксессуаров Supermicro для корзин, вентиляторов, кабельного менеджмента и монтажных элементов.

Монтаж и эксплуатация

Корпус рассчитан на установку в стойку и поставляется как 3U шасси для серверной сборки. Конструкция предусматривает hot-swap доступ к накопителям, а также удобный фронтальный доступ к кнопкам управления, светодиодам и портам. Рабочий температурный диапазон составляет 5 °C - 35 °C, допустимая температура хранения и нерабочего режима - от -40 °C до 70 °C. Рабочая относительная влажность - 8% - 90% без конденсации, нерабочая - 5% - 95% без конденсации.

Комплектация

В подтвержденной заводской конфигурации указаны основной корпус, задняя SAS backplane, система охлаждения, резервируемые блоки питания и элементы панели управления. Также в материалах перечислены опциональные компоненты и аксессуары: кабель-удлинитель вентилятора, cable management arm, различные лотки и корзины, ручки корпуса, заглушки, дополнительные вентиляторы, rail kit и другие сервисные детали Supermicro.

Логистические данные

Net weight составляет 16,33 kg, gross weight - 34,02 kg. Размеры упаковки - 676 x 330 x 1013 mm. Эти данные важны для планирования транспортировки, складского размещения и оценки массы при поставке в серверную инфраструктуру.

Упаковка и маркировка

Упаковка поставляется в черном цветовом исполнении продукта и включает логистические параметры, указанные для транспортной и брутто-упаковки. Для идентификации модели используются обозначения SC836BA-R920B и CSE-836BA-R920B.
