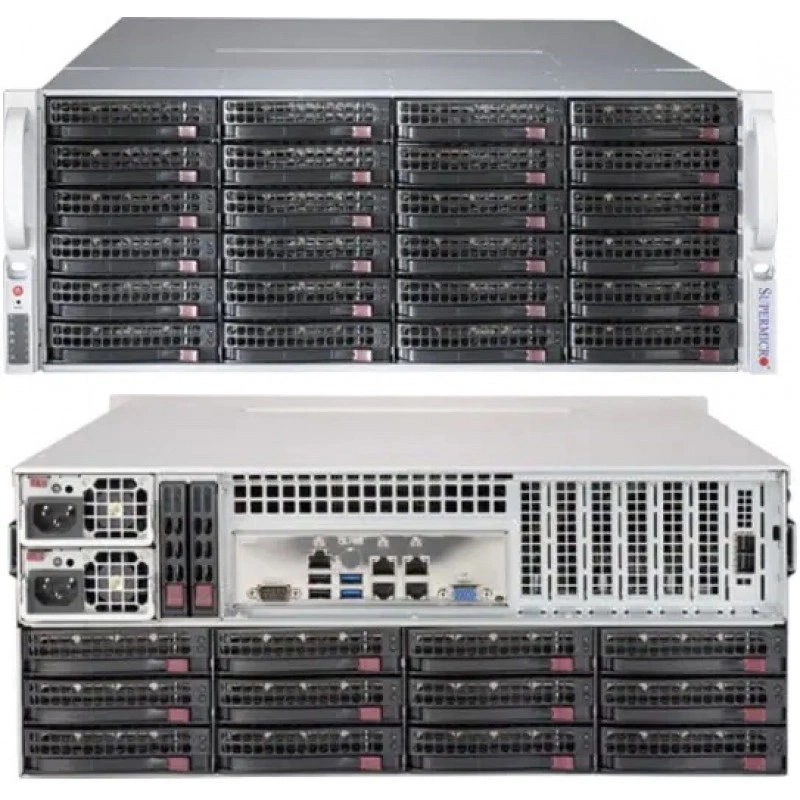

Серверный корпус 4U Supermicro SC847BE1C4-R1K23LPB4 (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SC847BE1C4-R1K23LPB4 - это серверный 4U корпус для построения универсальных систем хранения и вычислительных платформ. Модель рассчитана на установку материнских плат типоразмеров 12" x 10", 13.68" x 13" и 9.6" x 9.6", поддерживает как однопроцессорные, так и двухпроцессорные конфигурации на базе Intel и AMD. Корпус выполнен в черном цвете и относится к семейству 4U chassis.

Функциональные возможности CSE-847BE1C4-R1K23LPB4

Корпус предназначен для высокоплотных серверных конфигураций с большим числом накопителей, расширением и резервированием питания. Он оснащается 36 отсеками под 3.5" hot-swap SAS/SATA накопители с поддержкой SES3, а также допускает установку опционального блока из 2 x 2.5" hot-swap дисков. Для работы с разными сценариями хранения предусмотрены backplane-решения: 12-port 2U backplane с expander-поддержкой до 8 x 3.5" SAS3/SATA3 HDD/SSD и 4 x SAS3/SATA3/NVMe storage devices, а также 24-port 4U SAS3 12 Gbps single-expander backplane с поддержкой до 24 x 3.5" SAS3/SATA3 HDD/SSD. В базовой конфигурации предусмотрены 7 low-profile expansion slots, 7 высокопроизводительных 80 mm вентиляторов и фронтальная индикация состояния системы, накопителей, сети, UID и перегрева.

Технические особенности

Корпус имеет высоту 7" (178 mm), ширину 17.2" (437 mm) и глубину 27.5" (699 mm). Масса нетто составляет 86 lbs (39 kg), масса брутто - 118 lbs (53.52 kg). Размеры упаковки: 27.2" (691 mm) x 17.4" (442 mm) x 39.6" (1006 mm). Внутри используется 1U блок питания Titanium с PMBus: 1200 W при входе 200 - 240 Vac, 1000 W при входе 100 - 127 Vac и 1200 W при входе 200 - 240 Vdc. КПД блока питания - 96%, частота AC-входа 50-60 Hz, габариты БП 336 x 76 x 40 mm. Выход питания подается на backplane через gold finger. Система охлаждения включает 7 x 80 mm high-performance fan(s). Для контроля состояния предусмотрен chassis intrusion switch. Рабочий диапазон температуры - 5 °C - 35 °C, диапазон хранения или нерабочего режима - -40 °C - 70 °C. Рабочая влажность - 8% - 90% без конденсации, влажность вне работы - 5% - 95% без конденсации.

Применение

Корпус подходит для серверных и storage-платформ, где требуется большой объем дискового массива, hot-swap обслуживание накопителей, резервируемое питание и возможность собрать конфигурацию с несколькими типами backplane. Его используют в дата-центрах, в инфраструктуре хранения данных, в вычислительных узлах общего назначения и в системах, где важны плотность размещения дисков, надежное охлаждение и поддержка расширения.

Совместимость

Корпус совместим с материнскими платами форматов 12" x 10", 13.68" x 13" и 9.6" x 9.6", а также с процессорными платформами Intel и AMD в single и dual конфигурациях. Для накопителей предусмотрены 3.5" SAS/SATA hot-swap отсеки, а в отдельных конфигурациях поддерживаются SAS3, SATA3 и NVMe storage devices.

Монтаж и эксплуатация

Корпус рассчитан на серверный монтаж в формате 4U и поставляется с учетом установки направляющих рельс и стандартных монтажных принадлежностей. Передняя панель включает кнопку включения и выключения, кнопку системного сброса и набор индикаторов для контроля питания, активности дисков, сетевой активности, идентификации узла и перегрева вентиляторов. Наличие переключателя вскрытия корпуса облегчает контроль физического доступа и состояния шасси.

Комплектация

Подтвержденные элементы поставки включают 36 корзин или лотков для 3.5" hot-swap накопителей, опциональные места под 2 x 2.5" hot-swap диска, 7 вентиляторов 80 mm, блок питания 1U 1200 W / 1000 W Titanium с PMBus и элементы, связанные с backplane и power distribution. В составе также фигурируют монтажные рельсы и комплектующие шасси, включая детали для серии SC847B.

Логистические данные

Вес брутто составляет 53.52 kg, вес нетто - 39 kg. Упаковка имеет размеры 691 x 442 x 1006 mm. Эти параметры важны для планирования перевозки, складирования и размещения в стойке.

Упаковка и маркировка

Корпус поставляется в черном исполнении и имеет маркировку семейства SC847BE1C4-R1K23LPB4. Основной артикул изделия - CSE-847BE1C4-R1K23LPB4. Такая маркировка помогает однозначно идентифицировать конкретную конфигурацию корпуса и сопутствующие комплектующие.
