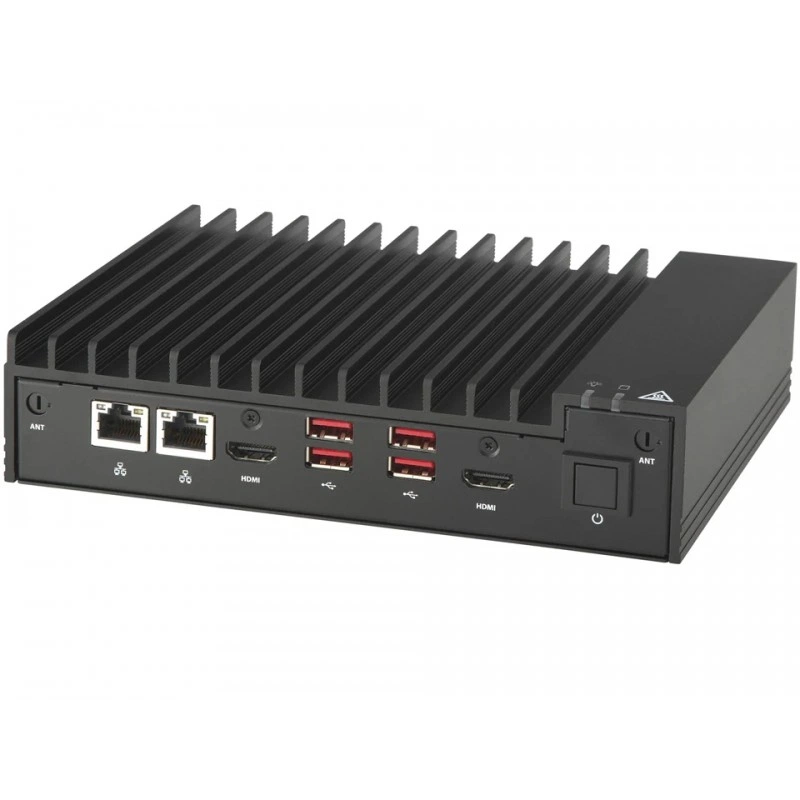

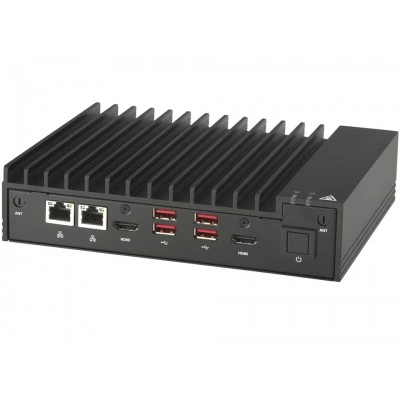

Промышленный безвентиляторный встраиваемый системный блок Supermicro SYS-E100-14AM-E-TB2 (СУПЕРМИКРО)

Артикул: SYS-E100-14AM-E-TB2

Все товары SUPERMICRO

Промышленный безвентиляторный встраиваемый системный блок Supermicro SYS-E100-14AM-E-TB2 (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о безвентиляторном встраиваемом системном блоке Supermicro

SYS-E100-14AM-E-TB2 - компактная встраиваемая система семейства Fanless Embedded от Supermicro. Модель ориентирована на промышленную автоматизацию, медицинские решения, розничные системы и цифровые табло с точкой продаж. Корпус выполнен в безвентиляторном исполнении, рассчитан на работу в ограниченном пространстве и на сценарии, где важны низкий уровень шума, малые габариты и стабильная работа в составе встроенного решения.

В основе системы используется интегрированная плата Super A4SAN-E-WOHS и процессор Intel Atom x7433RE с тепловым пакетом 9 Вт и 4 ядрами. Платформа поддерживает до 16 ГБ памяти DDR5-4800 в одном слоте SO-DIMM, а также набор интерфейсов для подключения периферии, накопителей и внешних устройств. Для питания предусмотрен вход постоянного тока 9–36 В через клеммный блок.

Функциональные возможности SYS-E100-14AM-E-TB2

Система предназначена для построения компактных вычислительных узлов на периферии и встраиваемых промышленных инсталляций. Она сочетает энергоэффективный процессор Intel Atom, поддержку современной памяти DDR5, сетевые порты 2.5GbE, видеовыходы HDMI, USB-порты и последовательные COM-порты, что делает ее удобной для подключения технологического оборудования, терминалов и сервисных устройств.

Конфигурация предусматривает несколько вариантов M.2 для хранения данных и расширения: E-key 2230 по умолчанию, M-key 2242/2280 с поддержкой PCIe 3.0 x1 NVMe, а также B-key 2242/2280/3052 с поддержкой PCIe 3.0 x1 SATA. Отдельно отмечена поддержка NANO SIM slot в B-key модуле, что полезно для сценариев связи и мобильной интеграции.

Процессор Intel Atom x7433RE, 4C/4T, до 6 МБ кэша.
1 слот памяти, максимум 16 ГБ DDR5 SO-DIMM 4800 MT/s, non-ECC.
2 порта RJ45 2.5GbE на контроллере Intel I226-IT.

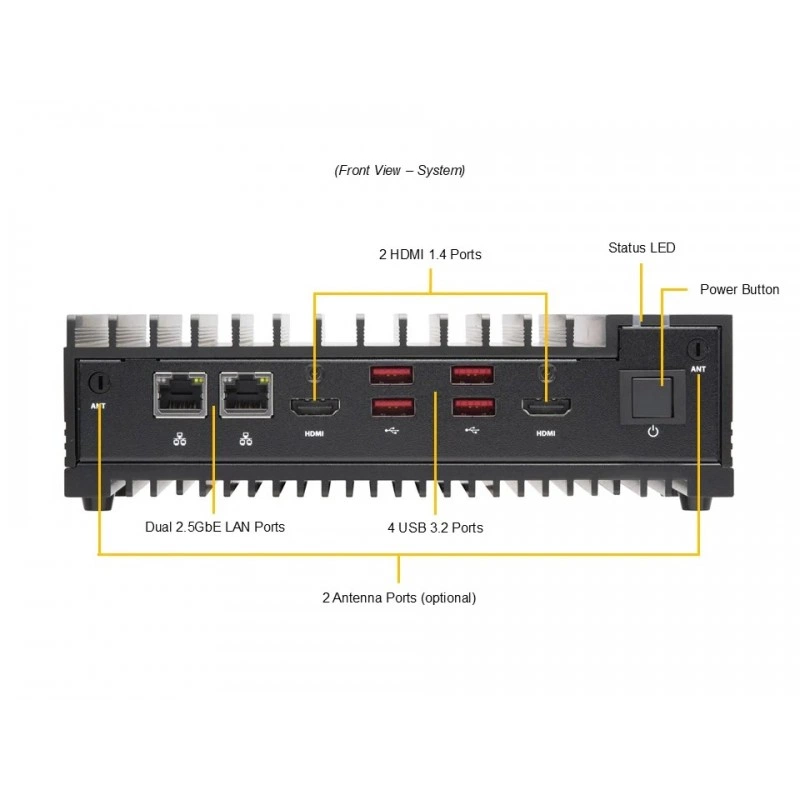

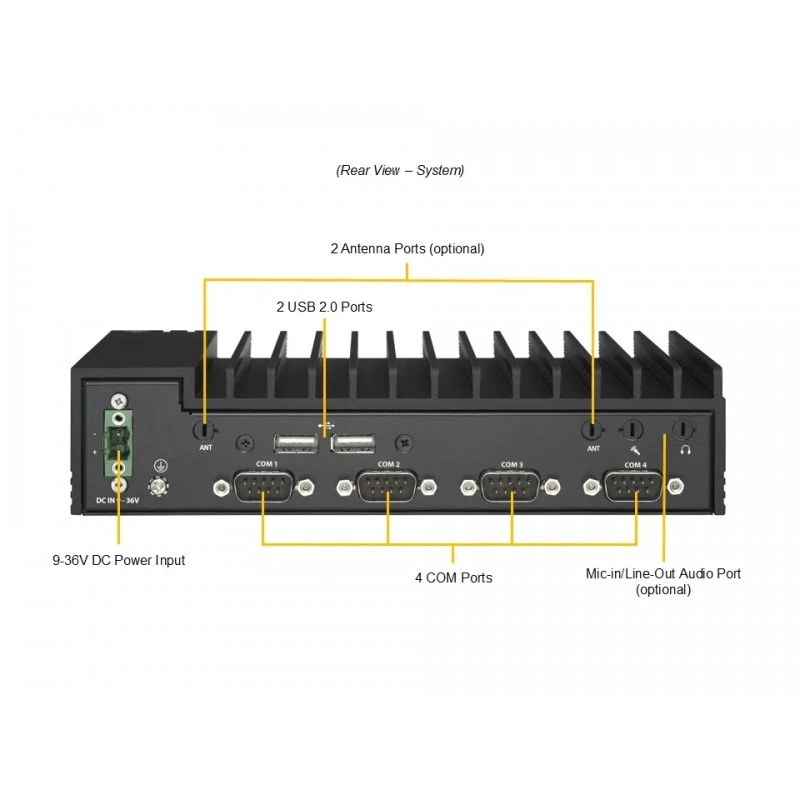

2 порта HDMI 1.4, 4 порта USB 3.2 Gen2 Type-A, 2 порта USB 2.0 Type-A, 4 COM-порта.
Питание 9–36 В DC, ACPI power management и режимы восстановления питания после сбоя.
TPM 2.0 и Secure Boot для повышения уровня защиты системы.

Технические особенности

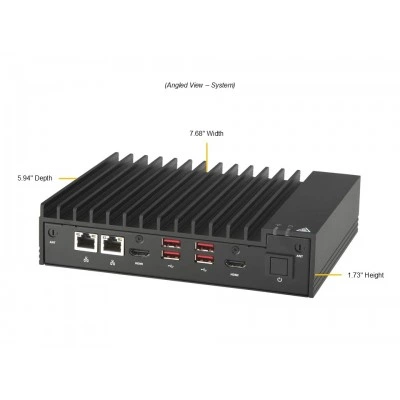

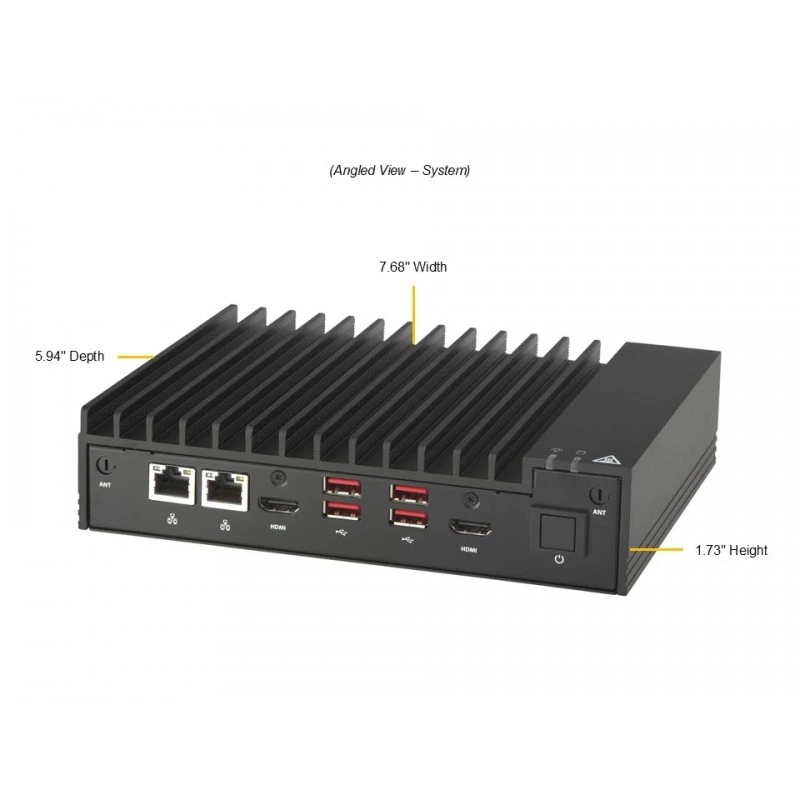

Корпус системы имеет форм-фактор Fanless Embedded и поставляется в черном исполнении. Габариты составляют 44 мм по высоте, 195 мм по ширине и 150 мм по глубине. Указан вес нетто 0,98 кг и вес брутто 1,95 кг. Размер транспортной упаковки составляет 5,12 x 11,81 x 11 дюймов, а паллетная упаковка - 1380 x 1993 x 890 мм.

Система допускает безвентиляторную работу при температуре до 60 °C при использовании опциональной нижней крышки Fin Bottom Cover. Для охлаждения штатно вентиляторы не предусмотрены. BIOS - AMI 256MB SPI Flash EEPROM. Из программного обеспечения и средств управления указано Supermicro SuperDoctor 5.

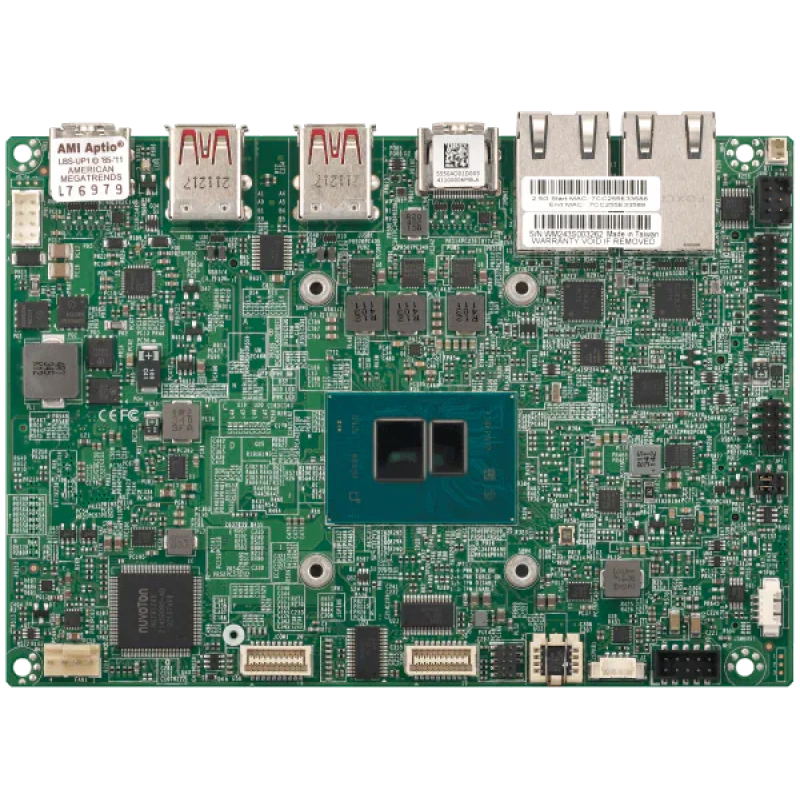

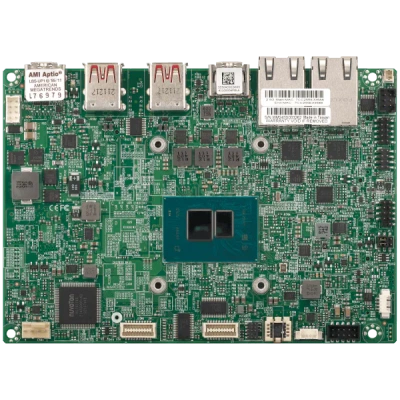

Материнская плата: Super A4SAN-E-WOHS.
BIOS: AMI 256MB SPI Flash EEPROM.
Безвентиляторная работа с ограничением до 60 °C при использовании Fin Bottom Cover.
Потребление и питание платформы согласованы с DC-входом 9–36 В.
Цвет корпуса: черный.

Применение

Модель подходит для промышленной автоматизации, здравоохранения, розничной торговли и цифровых информационных панелей с функцией кассового или терминального обслуживания. Набор интерфейсов и компактный корпус позволяют использовать систему как встраиваемый вычислительный блок в шкафах управления, киосках, терминалах и других периферийных установках, где требуется надежное подключение к сети, дисплеям и внешним устройствам.

Совместимость

Платформа использует интегрированную плату Super A4SAN-E-WOHS и поддерживает модули памяти DDR5 SO-DIMM. По накопителям предусмотрена работа с M.2 устройствами форм-фактора 2230, 2242, 2280 и 3052 в соответствующих ключах и режимах подключения. Для сетевых подключений используются контроллеры Intel I226-IT. Для расширения и связи может применяться M.2 B-key модуль с NANO SIM slot.

Монтаж и эксплуатация

Система рассчитана на эксплуатацию как в составе встроенного оборудования, так и в отдельных компактных промышленных узлах. Безвентиляторная архитектура снижает требования к обслуживанию и позволяет применять устройство в средах, где нежелательны шум и пылевое загрязнение от активного охлаждения. При проектировании размещения следует учитывать тепловой режим и опциональную нижнюю крышку Fin Bottom Cover для расширения температурного диапазона.

Комплектация

Подтверждено наличие самой системы SYS-E100-14AM-E-TB2 и интегрированной платы Super A4SAN-E-WOHS. В качестве опций и материалов, связанных с монтажом и оснащением, упоминаются Audio Kit MCP-280-10001-0B, Din Rail Kit MCP-290-10201-0N и Thermal Solution, а также опциональная нижняя крышка Fin Bottom Cover. Полный состав поставки зависит от выбранной конфигурации и доступных опций.

Эксплуатационные параметры

Рабочая температура безвентиляторной конфигурации: до 60 °C при использовании Fin Bottom Cover.
Питание: DC 9–36 В.
Память: 1.1 В.
Процессорный TDP: до 9 Вт.
Поддерживается ACPI Power Management и контроль поведения при потере питания.

Технические характеристики SYS-E100-14AM-E-TB2

Администрирование и обслуживание

Управляющее ПО: Force power-on by jumper

Идентификаторы

SKU: SYS-E100-14AM-E-TB2
Артикул производителя: SYS-E100-14AM-E-TB2

Бренд: Supermicro
Модель: SYS-E100-14AM-E-TB2

Комплектация

Комплект поставки: Системный блок SYS-E100-14AM-E-TB2, интегрированная плата Super A4SAN-E-WOHS

Логистика и упаковка

Паллетная упаковка: 1380 x 1993 x 890 мм

Назначение и классификация

Серия: Fanless Embedded

Тип товара: Серверный вентилятор

Накопители и хранение данных

Накопители M.2: Вентиляторы не предусмотрены
Слот M.2 B-key: 2242 / 2280 / 3052, PCIe 3.0 x 1 SATA, NANO SIM slot

Слот M.2 E-key: 2230
Слот M.2 M-key: 2242 / 2280, PCIe 3.0 x 1 NVMe

Оперативная память

Напряжение памяти: 1.1 В
Объем памяти: До 16 ГБ

Слот памяти: 1 слот SO-DIMM
Тип памяти: DDR5-4800 MT/s non-ECC

Охлаждение и вентиляция

Охлаждение: Без вентиляторов

Питание

Конфигурация БП: DC 9 - 36 В через клеммный блок 2 pin
Конфигурация питания: 60 Вт, 100 - 240 Vac / 47 - 63 Hz

Управление питанием: ACPI Power Management

Подключение и интерфейсы

USB: 4 x USB 3.2 Gen2 Type-A, 2 x USB 2.0 Type-A
Видео выходы: 2 x HDMI 1.4

Видеоразъемы: 4 x COM (rear)
Последовательные порты: 4 x COM, COM1/2 - RS232/422/485, COM3/4 - RS232

Процессорная подсистема

TDP CPU: До 9 Вт
Процессор: Intel Atom x7433RE

Ядра / потоки: 4 / 4

Размеры и физические параметры

Вес брутто: 1.95 кг
Вес нетто: 0.98 кг
Габариты: 44 x 195 x 150 мм

Габариты упаковки: 5.12 x 11.81 x 11 дюймов
Форм-фактор: 1380 x 1993 x 890 мм

Сертификация и стандарты

Безопасность: Secure Boot

Соответствие: RoHS compliant

Сеть и интерфейсы

Сетевые интерфейсы: 2 x RJ-45 2.5 Гбит/с, Intel I226-IT

Совместимость

Интегрированная плата: Super A4SAN-E-WOHS

Последовательные режимы: RS232/422/485 и RS232

Управление и удаленный доступ

BIOS: AMI 256MB SPI Flash EEPROM

ПО управления: Supermicro SuperDoctor 5 (SD5)

Условия эксплуатации

Влажность при работе: 8% - 80% без конденсации
Влажность при хранении: 8% - 90% без конденсации
Допустимая температура: От -20 °C до 50 °C

Температура работы: DC 9–36 В
Температура хранения: От -30 °C до 60 °C
Температурный режим: До 60 °C с Fin Bottom Cover и airflow 0.7 m/s

Отзывы о товаре

Роберт Поляков26.09.2025

5/5

Брали этот блок для встроенного узла в цеху, где важны тишина и компактность. Подключили питание, вывели сеть и HDMI, после чего система сразу стала видна на месте. Для корпуса без вентиляторов это очень спокойный вариант, особенно если рядом стоит другое оборудование.

Плюсы товара

Компактный и тихий формат

0 0

Вопросы о товаре

Какую схему питания нужно предусмотреть для безвентиляторного узла и что учесть при пропадании питания?

Система рассчитана на DC 9–36 В через клеммный блок и поддерживает ACPI power management, а также режимы восстановления после потери питания, что важно для стабильной работы встроенных узлов.

Что проверять в охлаждении, чтобы устройство без вентиляторов работало при повышенной температуре в шкафу?

Для безвентиляторной работы указана работа до 60 °C при использовании опциональной Fin Bottom Cover и при airflow 0.7 m/s (в карточке также упоминается ограничение до 60 °C с крышкой), поэтому при выборе места установки нужно заложить тепловой режим и обдув/проветривание.

Какие типы накопителей M.2 можно поставить в этот системный блок, и как не ошибиться с ключом и интерфейсом?

В зависимости от M.2 ключа поддерживаются варианты: E-key 2230, M-key 2242/2280 (PCIe 3.0 x1 NVMe) и B-key 2242/2280/3052 (PCIe 3.0 x1 SATA), поэтому при подборе SSD важно выбирать нужный ключ и соответствующий интерфейс (NVMe или SATA).

Сможете ли вы подключить нужную промышленную периферию по видео, сети и COM, не упираясь в интерфейсные ограничения?

По внешним интерфейсам предусмотрены 2× HDMI 1.4, 2× RJ-45 2.5GbE и 4× COM; при выборе кабельной/протокольной части проверьте, какие COM-линии вам нужны (RS232/422/485 и RS232) и хватит ли количества портов под вашу схему подключения.

Как правильно оценить требования к установке по памяти и дальнейшему расширению, если нужен запас под рост нагрузки?

Встроен 1 слот SO-DIMM с максимумом до 16 ГБ DDR5-4800 (non-ECC), поэтому при планировании проекта нужно заранее определить целевой объем памяти и оценить, что расширение по памяти ограничено количеством слотов, а рост чаще упирается в M.2 накопители через нужные ключи.
