Серверная платформа Supermicro SYS-112C-TN (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro

Supermicro SYS-112C-TN представляет собой 1U rackmount серверную платформу CloudDC класса UP, построенную на архитектуре DC-MHS и ориентированную на облачные дата-центры, виртуализацию, HPC, CDN, edge nodes, облачные вычисления, оптимизированные дата-центры и storage headnode. Платформа относится к полностью собранным системам: для сохранения качества и целостности она поставляется как complete system only и требует минимальную конфигурацию из 1 CPU, 1 DIMM, 1 storage device HDD/HDS/M.2 и 1 NIC. Сетевой адаптер может быть реализован через AIOM или PCIe card.

Функциональные возможности SYS-112C-TN

Система рассчитана на высокоплотные серверные сценарии и поддерживает гибкие конфигурации ввода-вывода и хранения данных. В основе платформы лежит модульная концепция OCP Data Center Modular Hardware System (DC-MHS) с форм-фактором M-SDNO и поддержкой модуля DC-SCM с OpenBMC. Сервер поддерживает один процессор Intel Xeon 6700/6500 series с P-cores или 6700 series с E-cores, до 16 модулей памяти DIMM DDR5 RDIMM либо MRDIMM, а также размещение до 2 single-width GPU. Для накопителей предусмотрена поддержка PCIe 5.0 NVMe и RAID 0/1/5/10 при использовании Intel VROC RAID key. Платформа также оснащена TPM 2.0 и набором механизмов защищенной загрузки и восстановления прошивки.

Технические особенности

• Форм-фактор: 1U Rackmount.

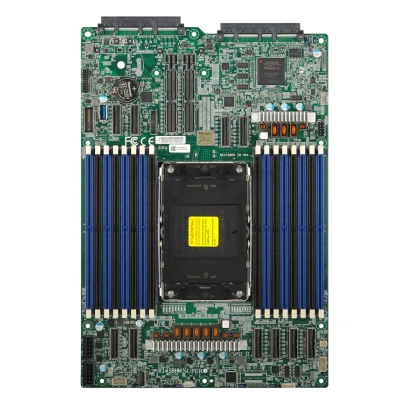

• Материнская плата: Super X14SBHM.
• Процессор: один сокет E2 (LGA-4710).
• Поддерживаемые CPU: Intel Xeon 6700/6500 series с P-cores или 6700 series с E-cores.
• Количество ядер: до 86C/172T для P-cores и до 144C/144T для E-cores.
• Кэш: до 336 MB для P-cores и до 108 MB для E-cores.
• Теплопакет CPU: до 350 W TDP, воздушное охлаждение.
• Память: 16 DIMM slots, 8 channels.
• Поддержка памяти: DDR5 RDIMM 2DPC/1DPC, MRDIMM 1DPC.
• Максимум памяти: до 2 TB 6400 MT/s ECC DDR5 RDIMM, до 512 GB 8000 MT/s ECC DDR5 MRDIMM, до 4 TB 5200 MT/s ECC DDR5 RDIMM при 2DPC.
• Напряжение памяти: 1.1 V.
• GPU: до 2 single-width GPUs.
• Поддерживаемая GPU: NVIDIA PCIe L4.
• Интерконнект CPU-to-GPU: PCIe 5.0 x16.
• Хранилище: до 12 hot-swap 2.5" bays с поддержкой NVMe/SAS/SATA.
• Сетевые возможности: 1 AIOM networking slot, совместимый с OCP NIC 3.0.
• LAN: 1 RJ45 1 GbE dedicated BMC LAN port через DC-SCM.
• USB: 2 USB 3.2 Gen1 Type-A порта на задней панели через DC-SCM.
• Видео: 1 Mini-DP на задней панели через DC-SCM.
• TPM: 1 TPM header, onboard TPM 2.0 9672.
• BIOS: AMI 32 MB SPI Flash EEPROM.
• Управление: SuperCloud Composer, Supermicro Server Manager (SSM), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA).
• Питание: ACPI/APM Power Management.
• Безопасность: Silicon Root of Trust, NIST 800-193 compliant, cryptographically signed firmware, secure boot, secure firmware updates, automatic firmware recovery, remote attestation, runtime BMC protections, system lockdown.
• Мониторинг: контроль CPU cores, chipset voltages, memory, вентиляторов с tachometer monitoring и PWM, температуры CPU и chassis environment.
• OCP Accepted: платформа отмечена как OCP Accepted.

Применение

Платформа подходит для виртуализации, HPC, CDN и edge node инфраструктуры, облачных вычислений, дата-центров, оптимизированных под плотное размещение и высокую пропускную способность, а также для storage headnode задач. За счет поддержки NVMe, GPU, современных процессоров Intel Xeon, DDR5 памяти и защищенных механизмов управления она может использоваться в составе корпоративных и облачных вычислительных узлов, где важны масштабируемость, вычислительная плотность и гибкая конфигурация подсистем.

Совместимость

• Совместимость с Intel Xeon 6700/6500 series processors.
• Совместимость с DDR5 RDIMM и DDR5 MRDIMM.
• Поддержка Intel VROC RAID key для NVMe.
• Поддержка OCP NIC 3.0 compatible AIOM networking slot.
• Поддержка NVIDIA PCIe L4.
• Поддержка DC-SCM module with OpenBMC.

Комплектация

• Платформа поставляется как complete system only.
• Для эксплуатации требуется минимум 1 CPU, 1 DIMM, 1 storage device HDD/HDS/M.2 и 1 NIC.
• NIC requirement can be either AIOM or PCIe card.

Логистические данные

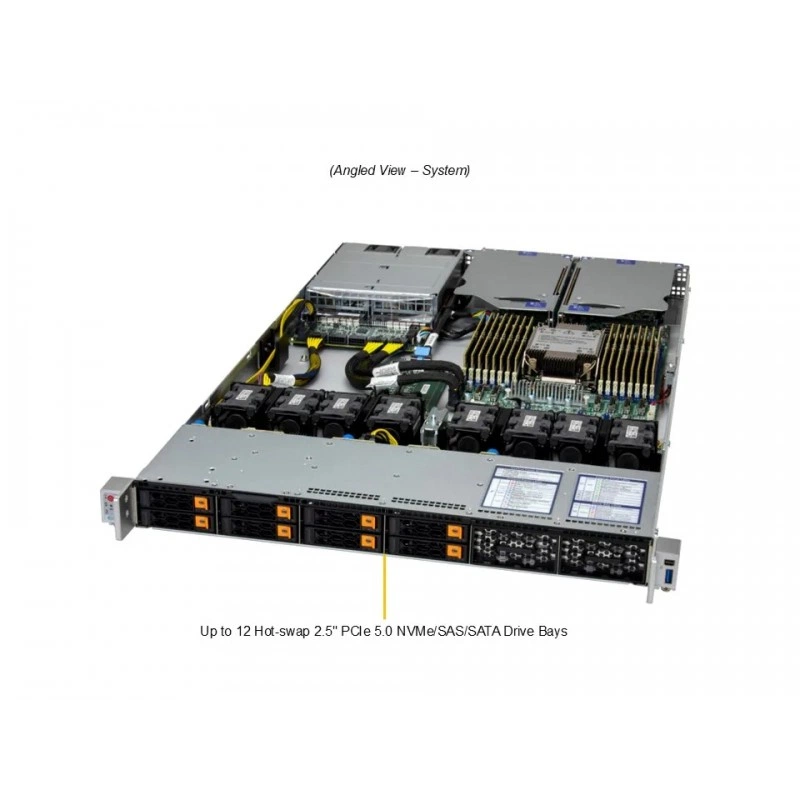

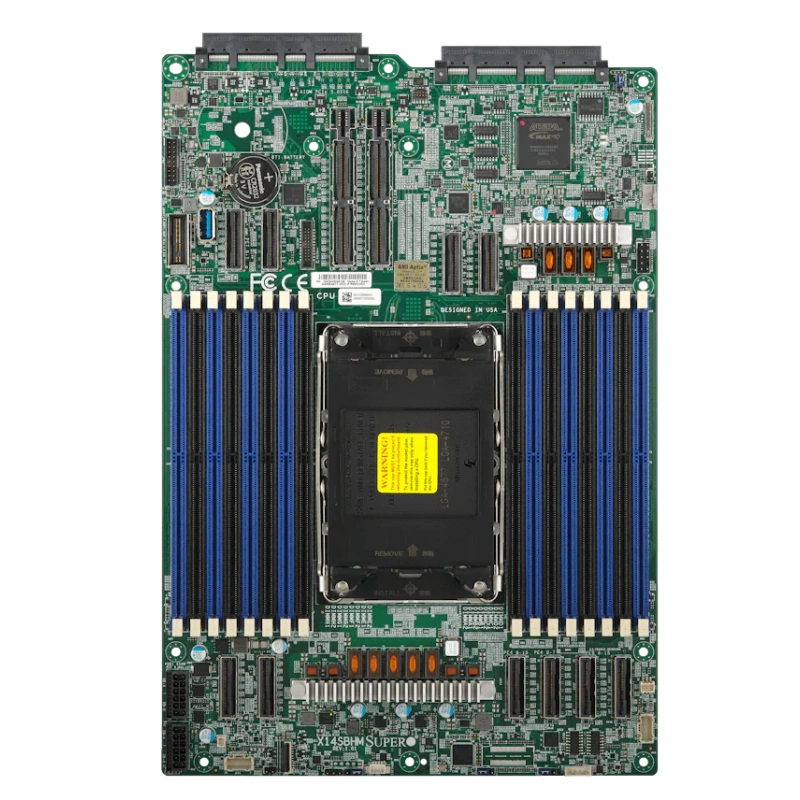

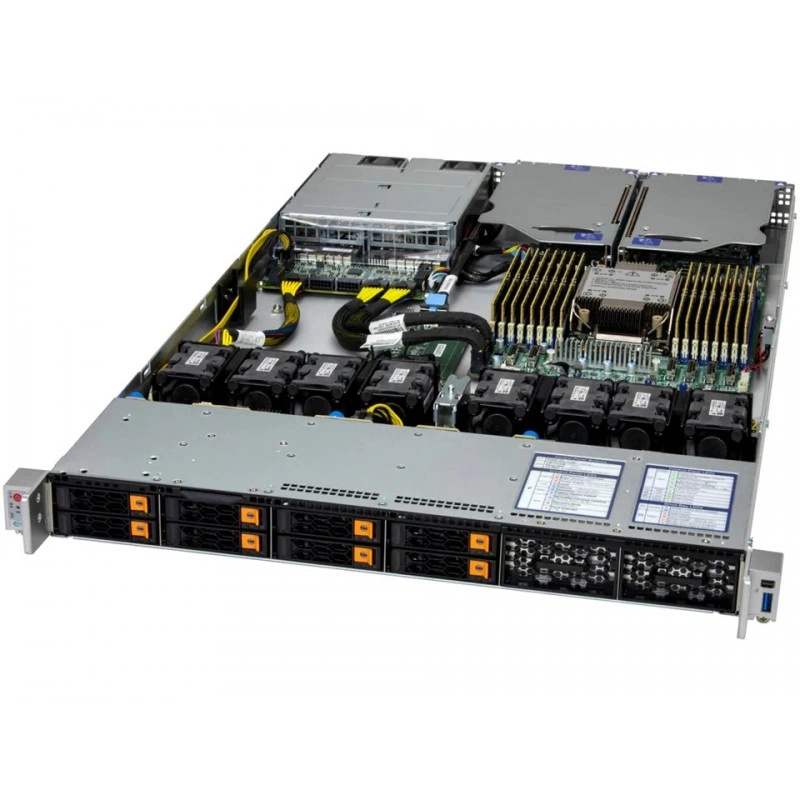

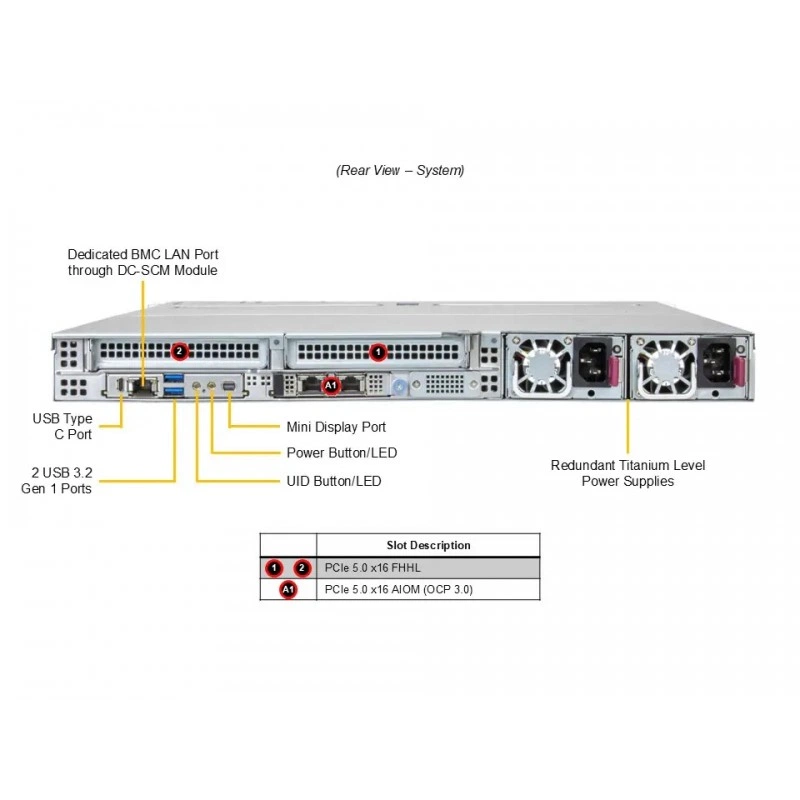

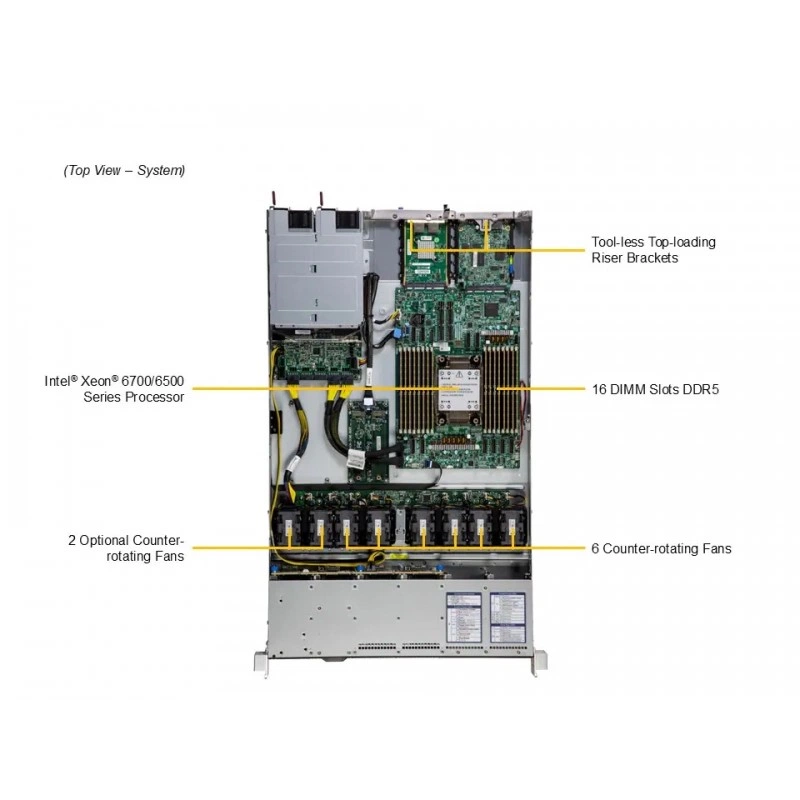

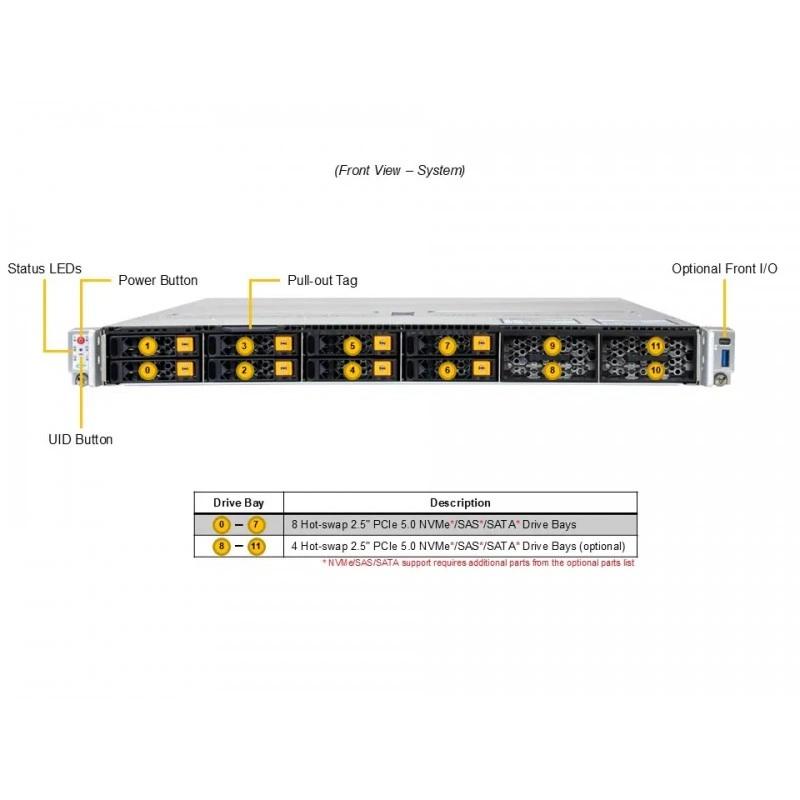

Корпус платформы выполнен в форм-факторе 1U rackmount. Изображения продукта показывают основную систему, вид под углом, верхний, передний и задний ракурсы, а также интегрированную плату X14SBHM. Точная масса, габариты и параметры упаковки в доступном фрагменте не подтверждены.

Упаковка и маркировка

На уровне маркировки и идентификации система определяется как SuperServer SYS-112C-TN. Внутри страницы присутствует обозначение интегрированной платы Super X14SBHM и статус OCP Accepted.
