Сервер хранения Supermicro SSG-521E-E1CR24H (СУПЕРМИКРО)

Основная информация о сервере хранения Supermicro

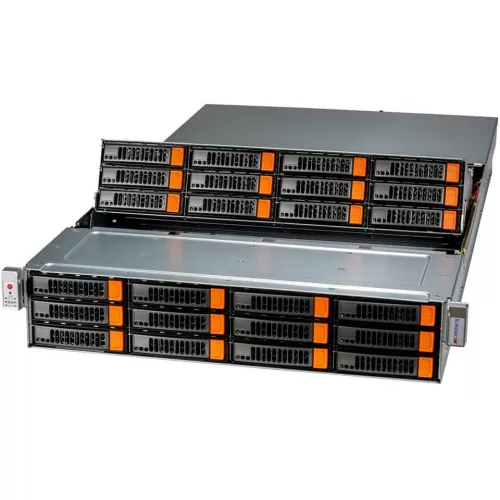

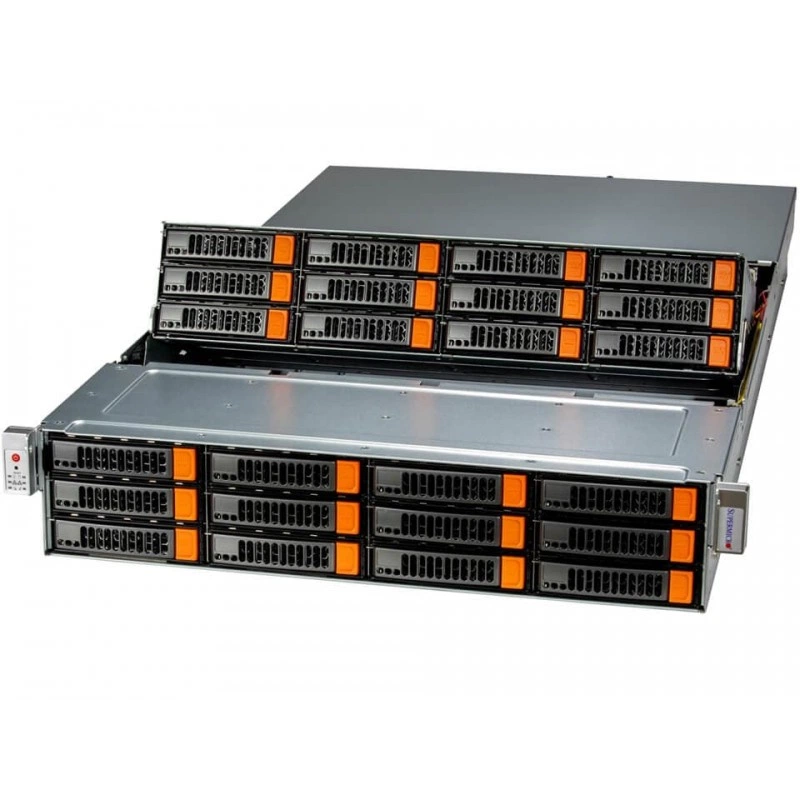

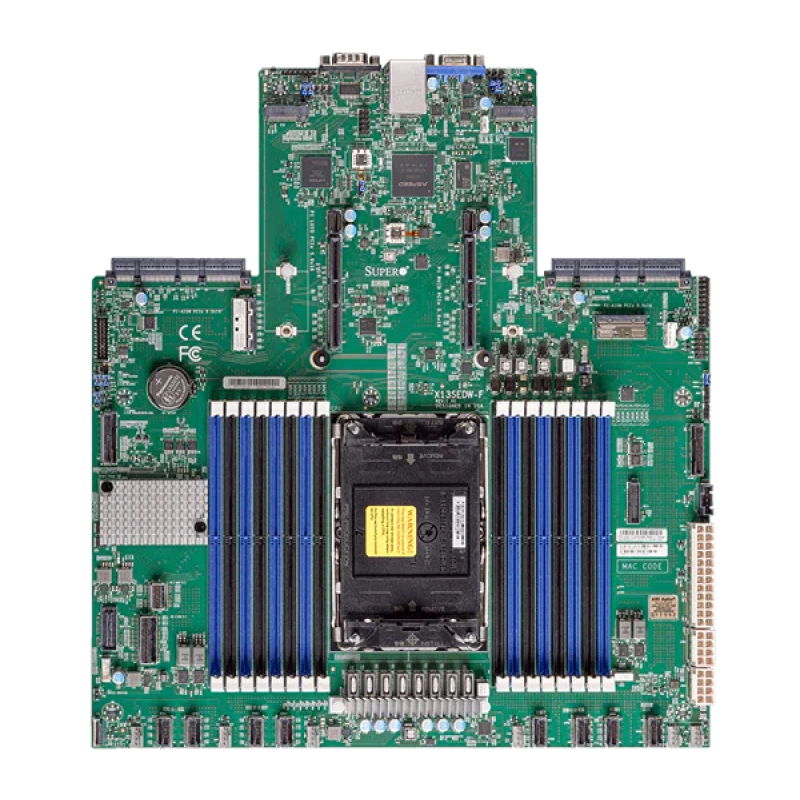

Supermicro SSG-521E-E1CR24H - это 2U сервер хранения данных с фронтальной и верхней загрузкой, рассчитанный на корпоративные сценарии, где важны плотность размещения накопителей, резервирование питания и поддержка современных интерфейсов PCIe 5.0. Платформа построена на базе интегрированной платы Super X13SEDW-F и относится к семейству SuperServer для задач хранения и обработки данных.

Модель ориентирована на эксплуатацию в серверной инфраструктуре и поддерживает конфигурации с горячей заменой дисков, аппаратным RAID, удаленным управлением и набором средств мониторинга. В конструкции предусмотрены отсеки для SAS/SATA-накопителей, дополнительные задние SATA и NVMe-возможности, а также M.2-накопители формата 2280. Такой набор делает систему подходящей для размещения корпоративных массивов, сервисов с интенсивной записью и смешанных нагрузок.

Функциональные возможности SSG-521E-E1CR24H

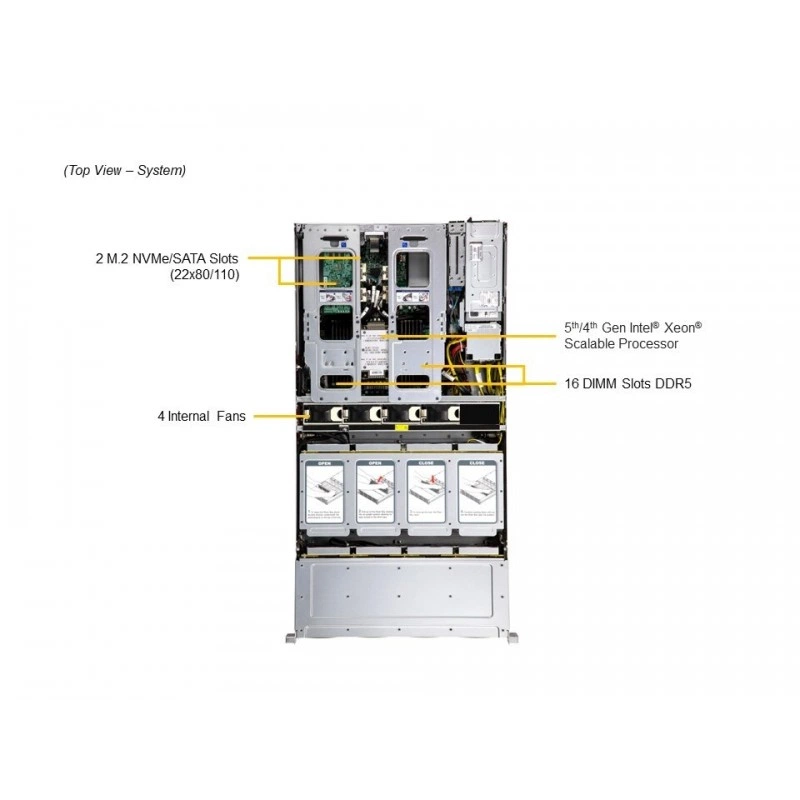

Сервер поддерживает процессоры 5-го и 4-го поколений Intel Xeon Scalable в исполнении Single Socket E (LGA-4677) и рассчитан на процессоры с TDP до 300 Вт при воздушном охлаждении. Конфигурация памяти включает 16 слотов DIMM, поддержку ECC DDR5-5600 RDIMM/LRDIMM и максимальный объем до 4 ТБ. Встроенные возможности управления включают IPMI 2.0, KVM over LAN и Media over LAN на узел, что удобно для удаленной эксплуатации в дата-центре.

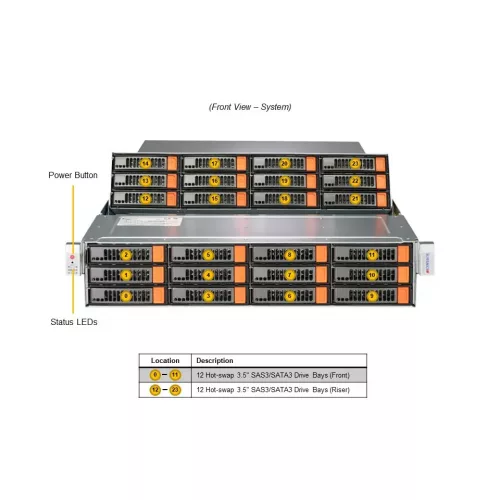

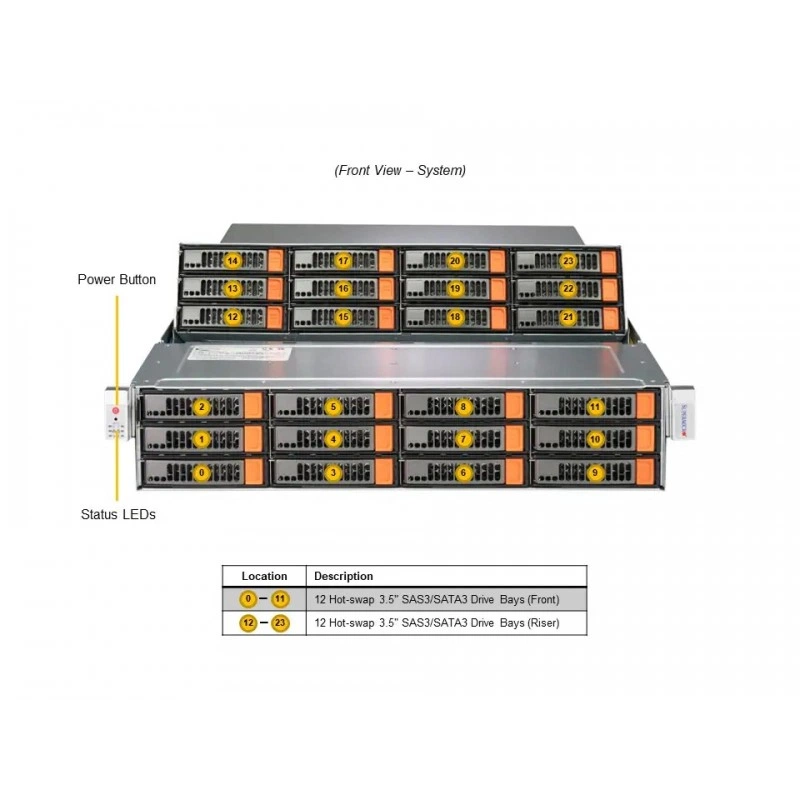

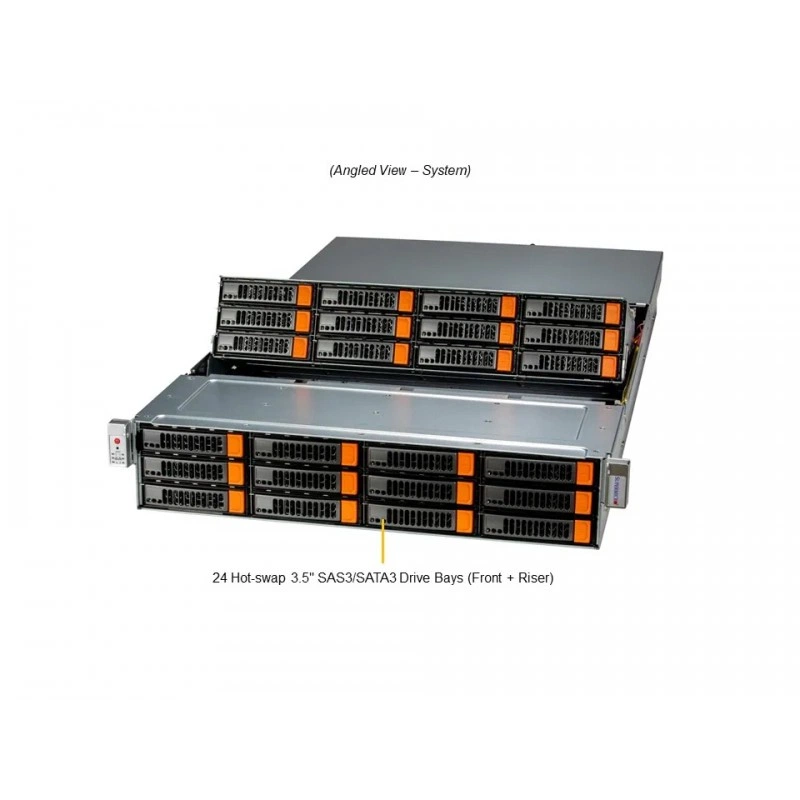

Платформа поддерживает 24 горячезаменяемых 3.5-дюймовых SAS3/SATA3 накопителя, 2 задних SATA-слота, до 4 задних NVMe-слотов и 2 M.2 NVMe/SATA слота. Для расширения предусмотрены два выделенных слота PCIe 5.0 x16 AIOM, совместимых с OCP 3.0 SFF, а также до 6 слотов PCIe 5.0 в зависимости от конфигурации. Аппаратная поддержка RAID реализована через Broadcom 3908.

Технические особенности

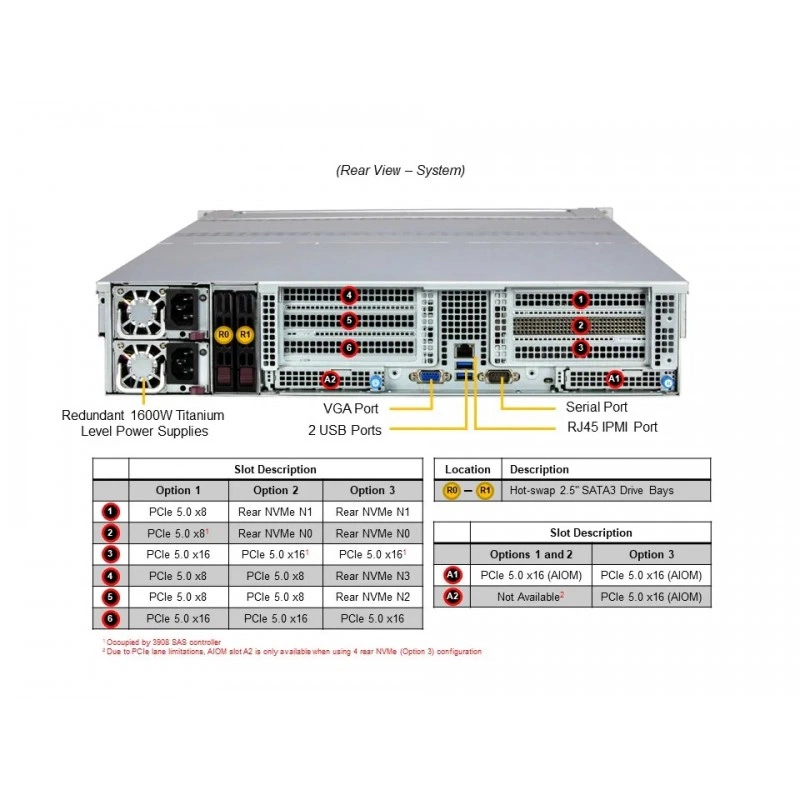

Корпус выполнен в формате 2U Rackmount и поставляется в серебристом исполнении. Для охлаждения используются 4 горячезаменяемых реверсивных PWM-вентилятора диаметром 8 см, а питание обеспечивают 2 резервируемых горячезаменяемых блока питания по 1600 Вт уровня Titanium 96 %. Для подключения предусмотрены 1 выделенный RJ45 1GbE BMC LAN порт, 2 порта USB 3.0 на задней панели, 1 VGA и 2 SuperDOM порта.

Система BIOS основана на AMI 32MB SPI Flash EEPROM. В состав функций безопасности входят TPM 2.0, Silicon Root of Trust с соответствием NIST 800-193, подписанная прошивка, Secure Boot, защищенные обновления, автоматическое восстановление прошивки, remote attestation, защиты BMC во время работы и системная блокировка. Мониторинг охватывает процессорные ядра, напряжения чипсета и память, а также вентиляторы и температурный режим шасси.

Размеры изделия составляют 3.5" по высоте, 17.2" по ширине и 34" по глубине. Транспортная упаковка указана как 12" x 29" x 52", масса нетто составляет 52 lb, а масса брутто - 74.5 lb. Для эксплуатации заявлен диапазон температуры от 10 °C до 35 °C, диапазон хранения - от -40 °C до 60 °C, относительная влажность при работе - от 8 % до 90 % без конденсации.

Применение

Модель подходит для серверной инфраструктуры, где требуется гибкая дисковая подсистема и надежное удаленное администрирование. Ее применяют в корпоративных и дата-центровых сценариях, в том числе для iSCSI SAN, баз данных, обработки и хранения данных, HPC-сред, а также для appliance-ориентированных storage building blocks.

Совместимость

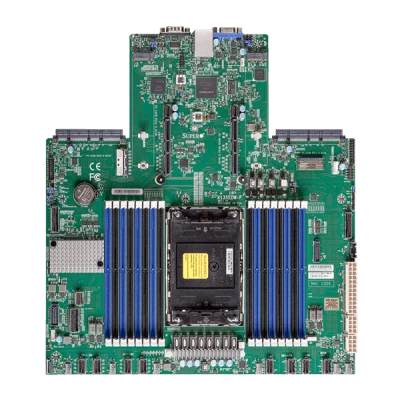

Система совместима с материнской платой Super X13SEDW-F и предназначена для платформы Intel Xeon Scalable 4-го и 5-го поколений в сокете LGA-4677. Извлеченные из конфигурационных данных варианты дополнительно указывают на поддержку некоторых опций NVMe, AOC и AIOM, а также на возможность использования сопутствующих аксессуаров и модулей Supermicro для хранения, питания, охлаждения и монтажа.

Монтаж и эксплуатация

Сервер рассчитан на установку в стойку в формате 2U и поставляется как полностью собранная система. Для нормальной работы предусмотрены резервируемое питание, активное охлаждение с PWM-контролем и средства контроля скорости вентиляторов и температурных зон. Такой формат упрощает включение платформы в существующую серверную стойку и эксплуатацию в круглосуточном режиме.

Ограничения и условия использования

Платформа рассчитана на воздушное охлаждение CPU и поддерживает процессоры в диапазоне 120-300 Вт TDP. Указанные рабочие условия включают температурный режим 10-35 °C и влажность 8-90 % без конденсации. Для сохранения корректной работы следует учитывать требование к полностью собранной системе и использовать ее в пределах заявленных эксплуатационных условий.

Комплектация

В состав системы входят шасси 2U, интегрированная плата Super X13SEDW-F, дисковая подсистема с горячей заменой, резервируемые блоки питания, системы охлаждения и средства встроенного управления. Дополнительные варианты конфигурации могут включать NVMe-модули, кабели, рельсы, TPM-модуль и аксессуары, перечисленные в расширенной части спецификации.
