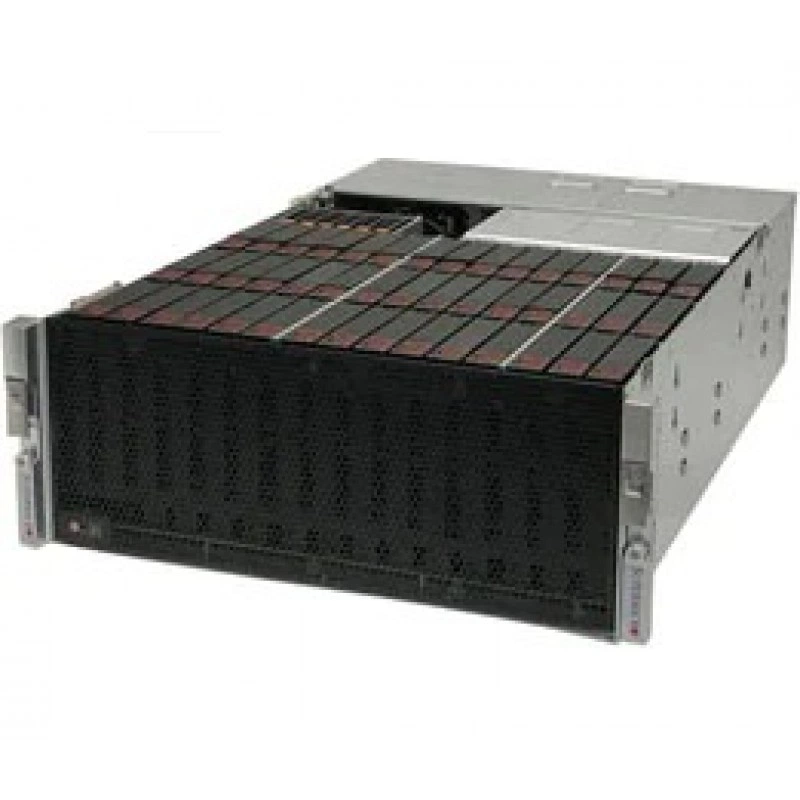

Сервер SUPERMICRO 6049P-E1CR45H SSG-6049P-E1CR45H

BIOS и прошивка

Тип BIOS

AMI UEFI

Видео и графика

Графический контроллер

ASPEED AST2500 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Чипсет

Intel® C621 чипсет

Интерфейсы ввода-вывода

SATA

4 SATA3 (6Gbps) портов

USB

2 USB 3.0 портов (Сзади) 1 Тип A

Видео

1 VGA D-Sub разъём порт

Последовательные интерфейсы

1 Высокоскоростной UART 16550 порт / 1 внутренний разъём

Сетевые интерфейсы

1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 265 mm

Форм-фактор

4U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг ядер CPU, напряжений чипсета и памяти. 4+1 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Состояние питания LED Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы Неисправность питания LED

Мониторинг состояния

Контроль вентиляторов

Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Управление вентиляторами по температуре

Накопители и хранение данных

SAS-контроллер

SAS3 (12Gbps) через Broadcom 3108; HW RAID RAID 0, 1, 5, 6, 10, 50, 60

Горячезаменяемые отсеки для накопителей

45 с горячей заменой 3.5" SAS3/SATA3 отсеков для накопителей 2 Сзади с горячей заменой 2.5" SATA отсеков для накопителей

Опциональные отсеки

6 NVMe отсеков (Опционально)

Оперативная память

Ограничение по модулям памяти

† 2933MHz при двух DIMM на канал достигается при использовании памяти, приобретённой у Supermicro †† Только Cascade Lake. Дополнительная информация доступна у представителя Supermicro.

Охлаждение и вентиляция

Вентиляторы

5 с горячей заменой 8cm Сзади exhaust PWM вентиляторы

Питание

12V Standby

макс.: 2A / мин.: 0.2A

Входное питание

100-127Vac / 12.9A макс. / 50-60Hz 200-240Vac / 9.5A макс. / 50-60Hz

Выходная мощность

1000W: 100 – 127Vac 1600W: 200 – 240Vac

Класс эффективности БП

Platinum уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1600W Резервируемые блоки питания     Platinum уровень (94%)

Линия +12V

макс.: 82A / мин.: 0.1A (100-127Vac) макс.: 132A / мин.: 0.1A (200-240Vac)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Максимальное количество ядер

до 28 ядер

Примечание

‡ версия BIOS 3.2 или выше требуется до Поддержка 2nd Gen Intel® Xeon® Scalable процессоры (кодовое название Cascade Lake-R)

Процессоры

Два сокета P (LGA 3647) 2nd Gen Intel® Xeon® Scalable процессоры и Intel® Xeon® Scalable процессоры‡, 3 UPI до 10.4GT/s Поддержка CPU TDP 70-205W

Размеры и физические параметры

Высота

7" (178mm)

Глубина

26" (660mm)

Модель корпуса

CSE-946LTS-R1K66P1

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

24 слотов DIMM до 6TB 3DS ECC DDR4-2933MHz† RDIMM/LRDIMM Поддерживает Intel® Optane™ DCPMM††

Тип памяти

2933†/2666/2400/2133MHz ECC DDR4 RDIMM/LRDIMM

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 слотов 1 PCI-E 3.0 x8 слот 1 SIOM card Поддержка (Требуется комплектация сетевой картой)

Совместимость

Интегрированная материнская плата

X11DSC+

Управление и программное обеспечение

Программное обеспечение

Intel® Node Manager IPMI 2.0 NMI SSM, SPM, SUM SuperDoctor® 5 Watchdog

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C ~ 35°C (50°F ~ 95°F) Температура хранения:    -40°C до 60°C (-40°F до 140°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
