Сервер Supermicro SYS-110P-WTR (СУПЕРМИКРО)

Основная информация о сервере Supermicro

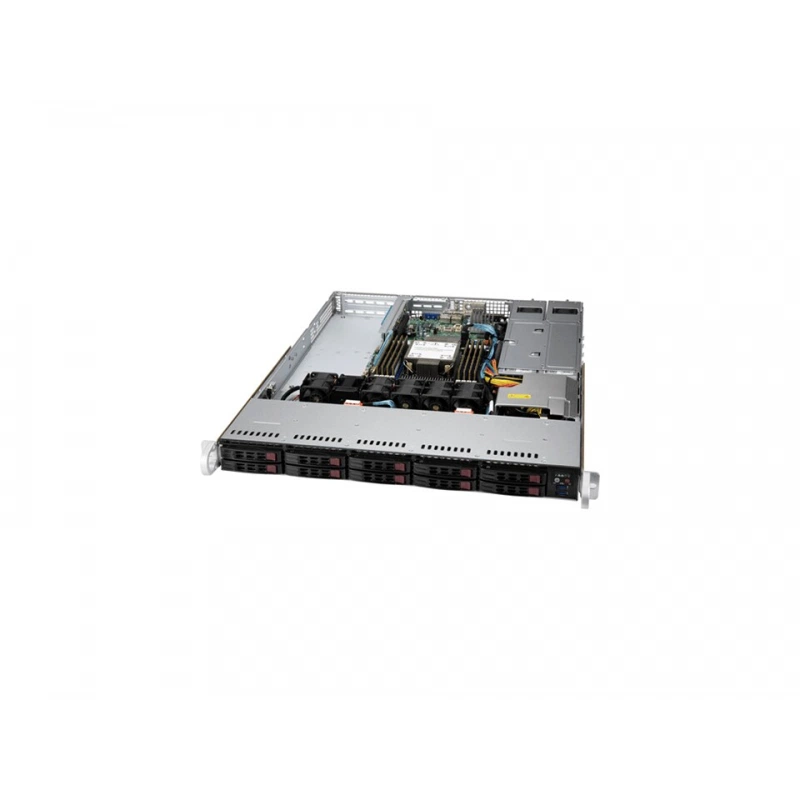

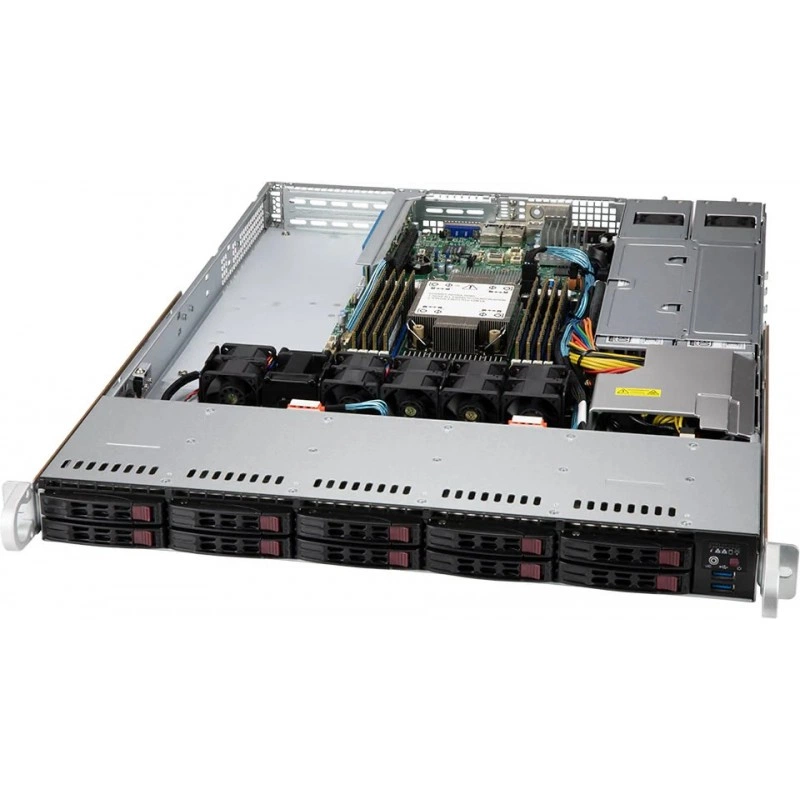

SuperServer SYS-110P-WTR - это 1U серверная платформа WIO для задач виртуализации, облачных вычислений, корпоративных приложений, обработки данных и хранения. Модель построена на однопроцессорной архитектуре с установленной интегрированной платой X12SPW-TF и ориентирована на компактное размещение в стойке при сохранении расширенных возможностей по накопителям, сетевым интерфейсам и слотам расширения.

Система поддерживает один процессорный разъём LGA-4189 и процессоры 3rd Gen Intel Xeon Scalable с теплопакетом до 270 Вт. Платформа рассчитана на высокую плотность вычислений и подходит для серверных нагрузок, где важны стабильность, отказоустойчивость питания, поддержка удалённого управления и безопасность прошивки.

Функциональные возможности SYS-110P-WTR

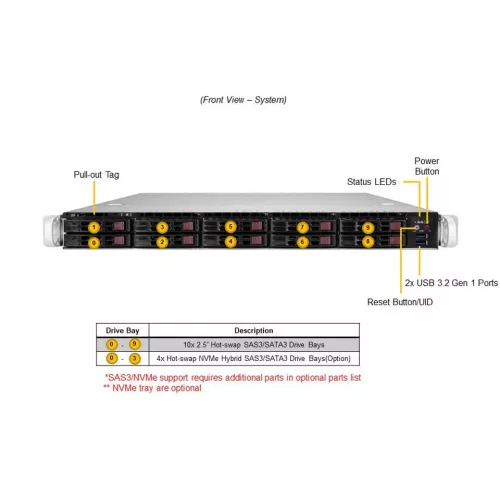

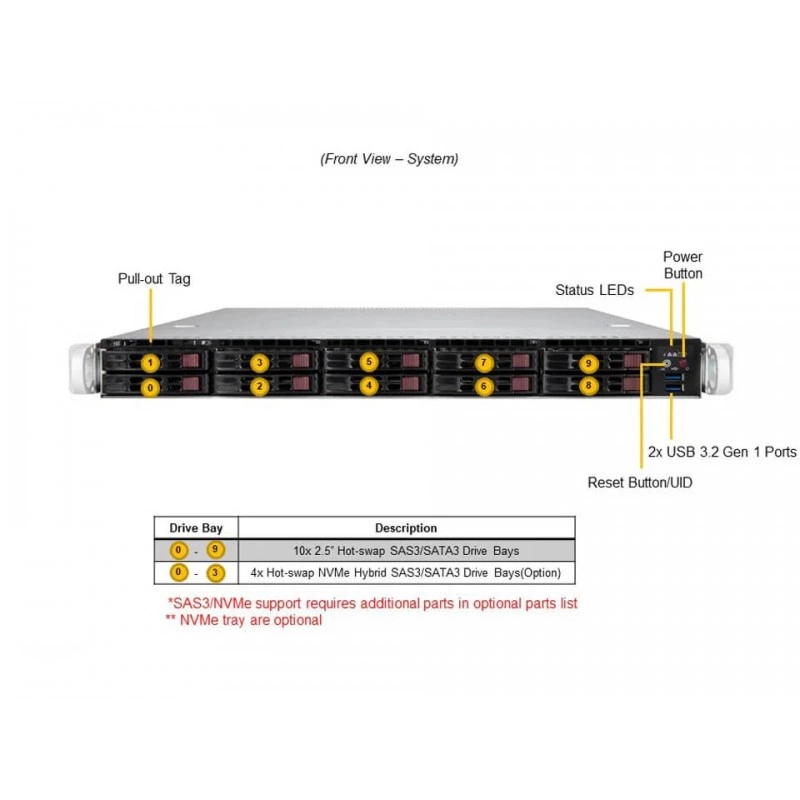

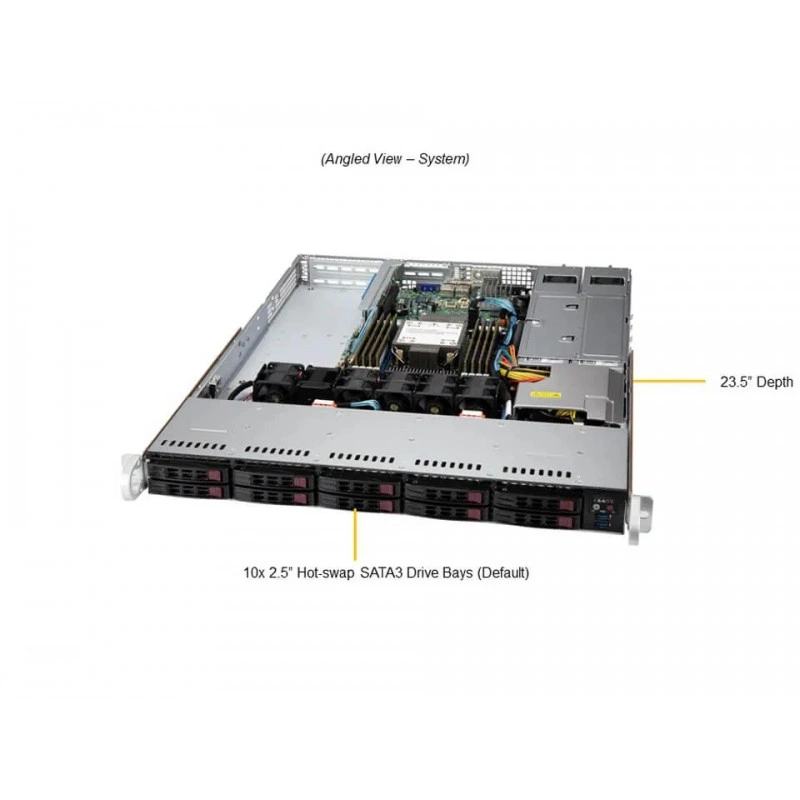

• 1U WIO-сервер с 10 отсеками для горячей замены: 6 SAS/SATA и 4 NVMe/SAS/SATA.
• Поддержка до 3 слотов PCIe 4.0 x16, включая 2 полноразмерных FHFL и 1 low-profile.
• Встроенная сеть Intel Ethernet Controller X550 с 2 портами 10GbE RJ45.
• Два RJ45 10 GbE LAN-порта и отдельный RJ45 1 GbE dedicated BMC LAN-порт.
• Поддержка RAID 0/1/5/10 для SATA и NVMe, для NVMe требуется Intel VROC RAID key.
• До 1 отдельной single-width GPU с поддержкой NVIDIA PCIe A2, T1000 и T400.
• Два встроенных слота NVMe/SATA M.2 на плате.
• Два порта SuperDOM с встроенным питанием.
• Redundant Platinum 750W power supply; в версии SYS-110P-WTR-EU используется Titanium 861W PSU.

Технические особенности

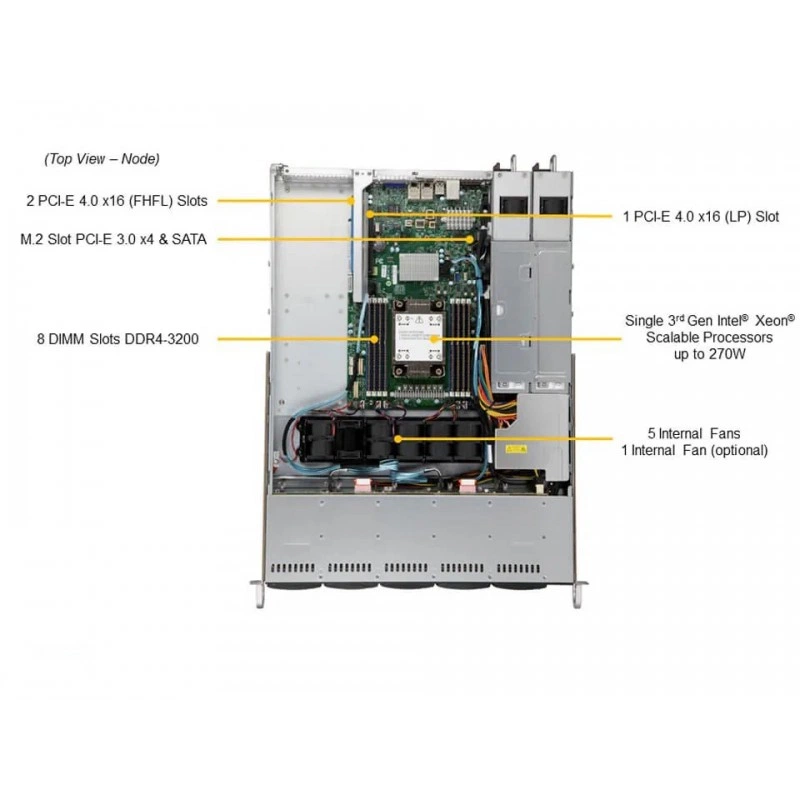

Процессор и вычислительная платформа

• Один сокет P+ (LGA-4189).
• Поддержка 3rd Gen Intel Xeon Scalable processors.
• До 40 ядер / 80 потоков и до 60 MB cache.
• Поддержка CPU с TDP до 270 Вт при воздушном охлаждении.

Оперативная память

• 8 DIMM-слотов.
• Поддержка DDR4-3200 ECC RDIMM/LRDIMM.
• Поддержка Intel Optane persistent memory 200 series.
• Максимальный объём памяти: до 2 TB при 1DPC.
• Напряжение памяти: 1.2 V.

Накопители и хранение данных

• SATA 6 Gbps с RAID 0/1/5/10.
• NVMe с поддержкой RAID 0/1/5/10 при наличии Intel VROC RAID key.

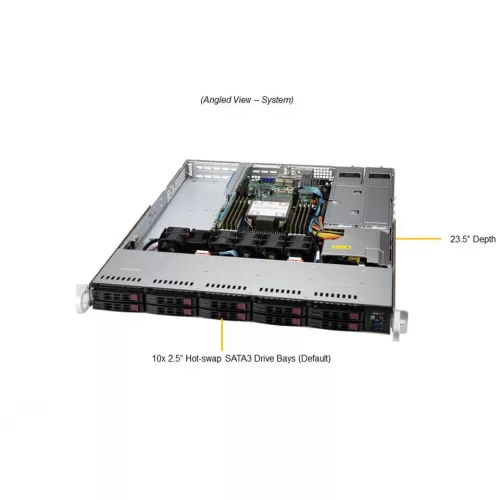

• 10 hot-swap drive bays: 6 SATA3 и 4 hybrid NVMe/SATA.
• Поддержка SAS3 через дополнительную SAS controller card.

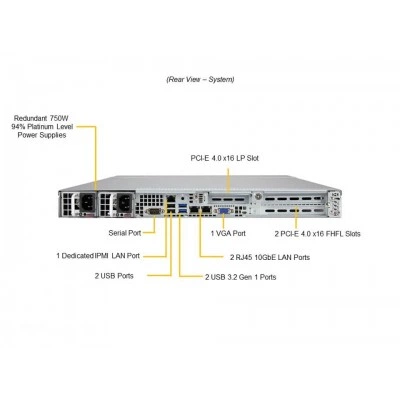

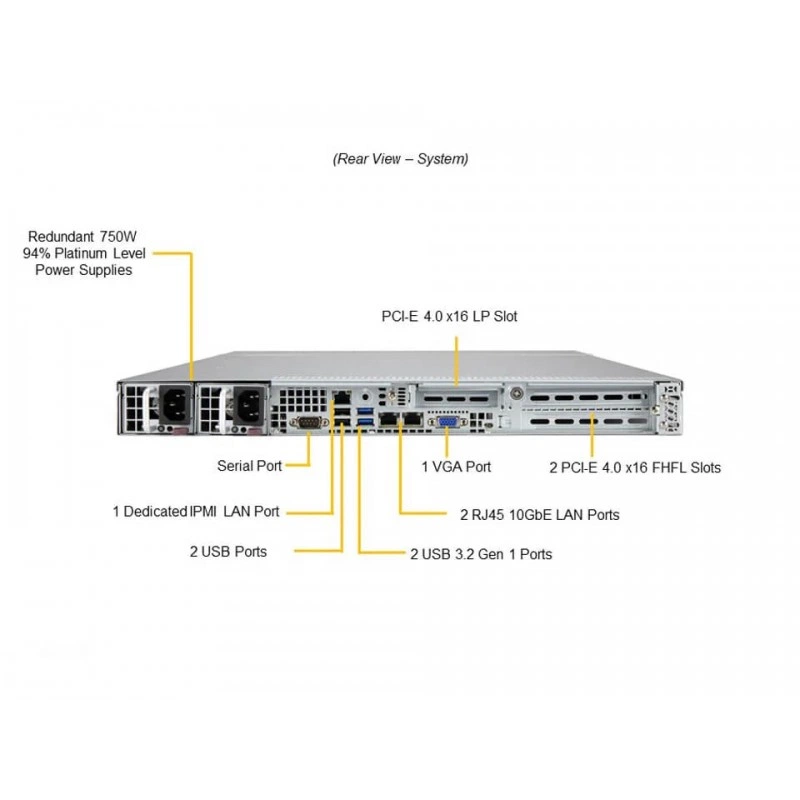

Подключение и интерфейсы

• 2 RJ45 10GbE LAN.
• 1 RJ45 1GbE dedicated BMC LAN; IPMI shared on LAN port 1.
• 2 USB 2.0 header ports.
• 2 USB 3.2 Gen1 Type-A ports на задней панели.
• 2 USB 2.0 Type-A ports на задней панели.
• 2 USB 3.2 Gen1 Type-A ports на передней панели.
• 1 дополнительный USB 3.2 Gen1 Type-A port.
• 1 VGA port.
• 1 COM port на задней панели и 1 COM header.
• 2 SuperDOM ports with built-in power.
• 1 TPM header.

BIOS и системное ПО

• AMI 32MB SPI Flash EEPROM.
• ACPI/APM power management.

Безопасность

• Trusted Platform Module (TPM) 2.0.
• Silicon Root of Trust, совместимость с NIST 800-193.
• Cryptographically Signed Firmware.
• Secure Boot.
• Secure Firmware Updates.
• Automatic Firmware Recovery.
• System Lockdown.

Мониторинг и датчики

• 7+1 phase-switching voltage regulator.
• Мониторинг CPU cores, chipset voltages и memory.
• Fans with tachometer monitoring.
• PWM fan connectors.
• Контроль скорости вентиляторов.
• Мониторинг температуры CPU и chassis environment.
• Thermal Control for fan connectors.

Питание

• 2x 750W redundant (1+1) Platinum Level power supplies, эффективность 94%.
• Для европейской версии указан Titanium Level PSU.

Габариты и конструкция

• Форм-фактор: 1U rackmount.

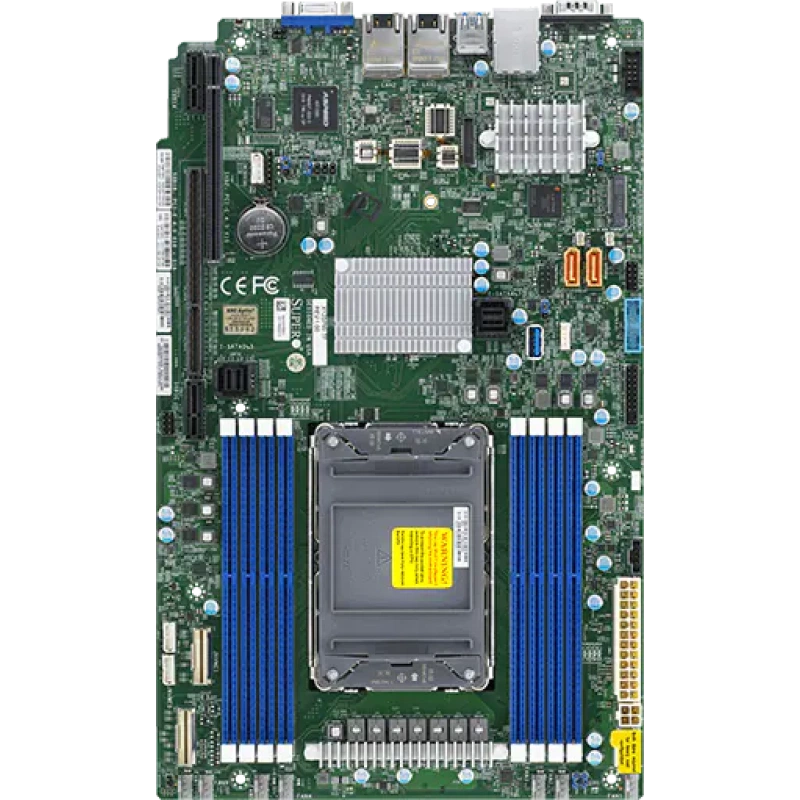

• Система поставляется с 1U chassis и integrated board X12SPW-TF.
• Изображения показывают вариативную конфигурацию, стандартные комплектующие следует сверять по parts list.

Комплектация и стандартные части

• Motherboard / Chassis: MBD-X12SPW-TF и CSE-116TS-R706WBP4.
• Rail set: MCP-290-00016-0N и MCP-290-00063-0N.
• 1U open rack bracket set для CSE-PT51L и MCP-290-00054-0N.
• Дополнительные опции могут включать контроллеры хранения, кабели, корзины, вентиляторы, фронтальную панель, датчики и монтажные элементы.

Применение

• Виртуализация и облачные вычисления.
• Корпоративные серверы и дата-центры.
• Базы данных и обработка данных с хранением.
• Сценарии с ограниченной высотой стойки, где требуется 1U платформа с гибкими вариантами накопителей и расширения.

Совместимость

• Поддерживаются NVIDIA PCIe A2, T1000 и T400.
• Поддерживаются Intel Optane PMem 200 series.
• Для NVMe RAID требуется Intel VROC RAID key.
• Для SAS3 требуется дополнительная SAS controller card.

Монтаж и эксплуатация

• Сервер предназначен для установки в стойку в формате 1U.
• Поддерживается воздушное охлаждение CPU.
• Конфигурация может отличаться по версиям поставки и регионам.

Ограничения и условия использования

• Максимальный TDP процессора: до 270 Вт.
• Максимум до 1 single-width GPU.
• Фактическая поставка отдельных компонентов может отличаться от демонстрационных изображений.

Логистические данные

• Версия SYS-110P-WTR-EU отличается региональной конфигурацией питания.

Упаковка и маркировка

• Стандартная версия: SYS-110P-WTR.
• Европейская версия: SYS-110P-WTR-EU.
