1U edge-сервер Supermicro SYS-111AD-HN2 (СУПЕРМИКРО)

Основная информация о 1U edge-сервере Supermicro

Supermicro SYS-111AD-HN2 - компактная 1U edge-платформа для задач видеонаблюдения, офисного сервера, DVR/NVR, встраиваемых систем, цифровых вывесок и POS-решений. Модель относится к линейке Gold Series и поставляется как полностью собранная система с интегрированной платой Super X13SAZ-F. Для этой платформы заявлены поддержка процессоров Intel Core 3/5/7 Series 2 и Intel Core i3/i5/i7/i9 14th/13th/12th Gen, наличие 4 слотов DIMM, двух 2,5GbE-портов, набора видеовыходов и низкошумного AC-DC блока питания мощностью 200 Вт.

Функциональные возможности SYS-111AD-HN2

Система рассчитана на работу как готовое решение для пограничных и компактных серверных сценариев. Она поддерживает односокетную конфигурацию LGA-1700, до 80 Вт TDP для процессоров с воздушным охлаждением, до 128 ГБ DDR5 UDIMM в 4 слотах, а также встроенные средства администрирования и защиты. В составе возможностей предусмотрены удалённое управление через выделенный BMC LAN, программные инструменты SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, SuperDoctor 5, Super Diagnostics Offline, Thin-Agent Service и SuperServer Automation Assistant. Поддерживаются режимы восстановления питания после пропадания AC и управление через ACPI Power Management.

Технические особенности

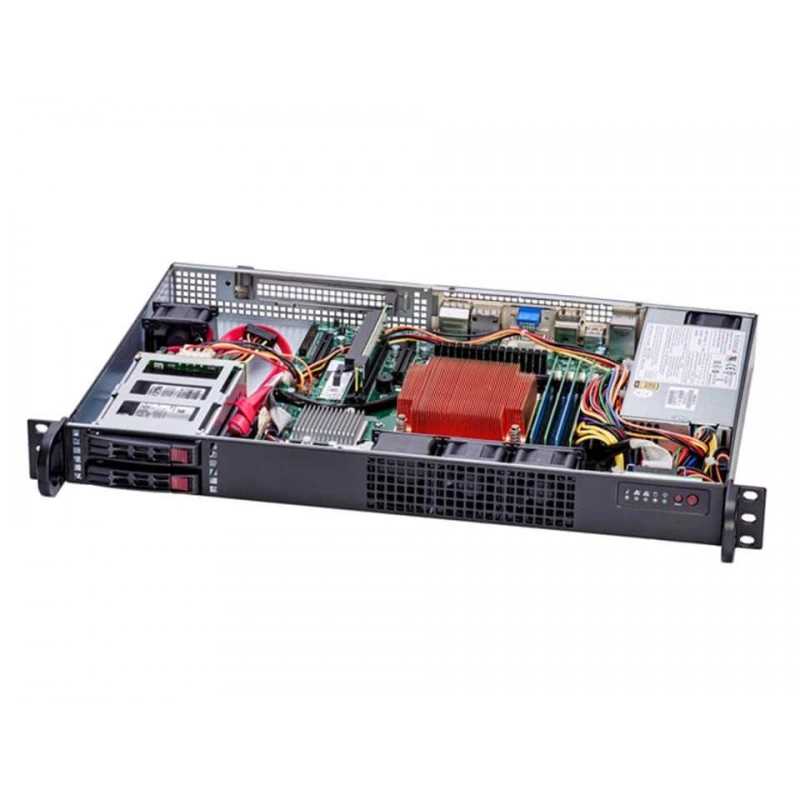

Корпус выполнен в форм-факторе 1U Rackmount, цвет корпуса - чёрный. Габариты устройства составляют 1.7" x 17.2" x 11.3", что соответствует 43 x 437 x 287 мм. Указаны транспортировочные размеры упаковки 6.1" x 25.4" x 19.8". Масса нетто составляет 10 lbs (4.54 kg), масса брутто - 14.1 lbs (6.4 kg).

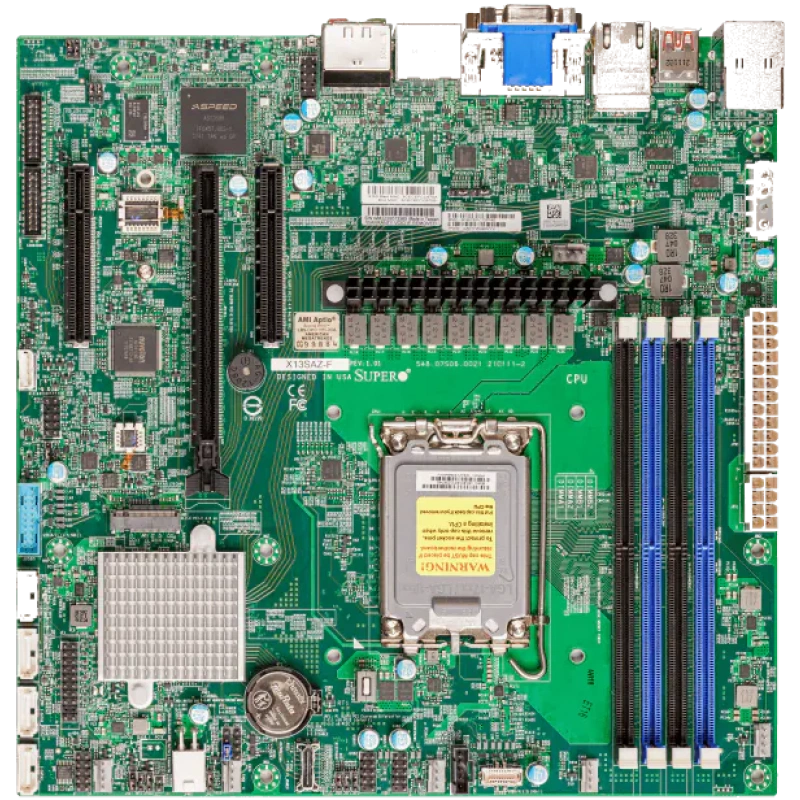

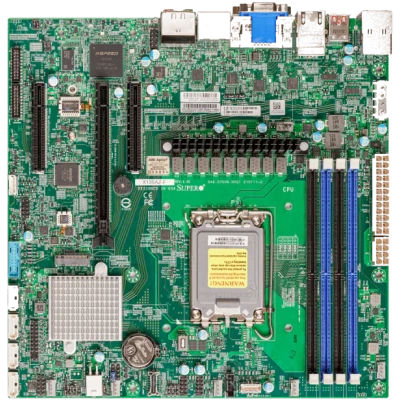

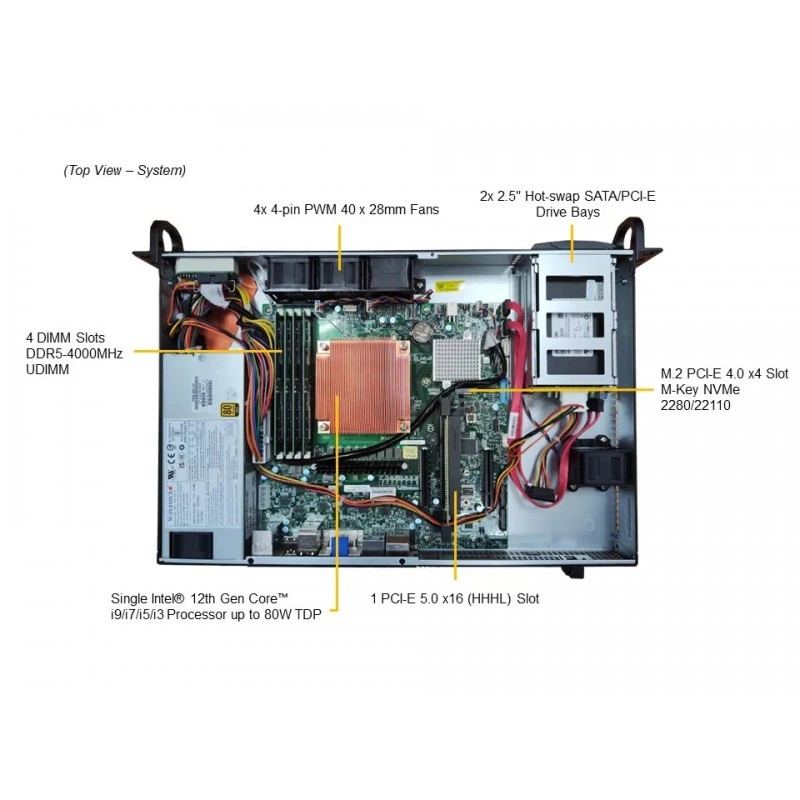

• Интегрированная материнская плата: Super X13SAZ-F.
• Процессорный разъём: LGA-1700, один сокет.
• Поддерживаемые процессоры: Intel Core 3/5/7 Series 2 и Intel Core i3/i5/i7/i9 14th/13th/12th Gen.
• Ограничение по TDP: до 80 Вт для air cooled CPU.
• Память: 4 DIMM-слота, до 128 ГБ DDR5 UDIMM, ECC/non-ECC, 4400 MT/s, напряжение памяти 1.1 В.

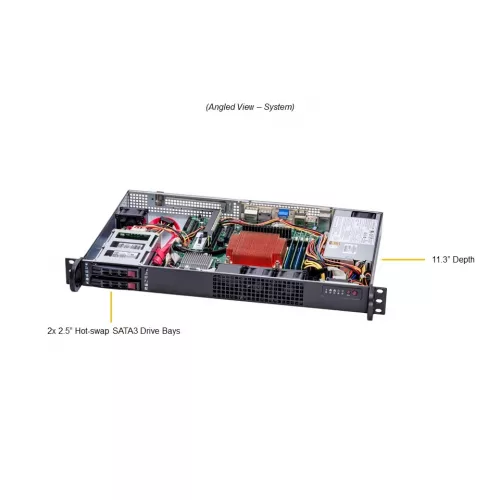

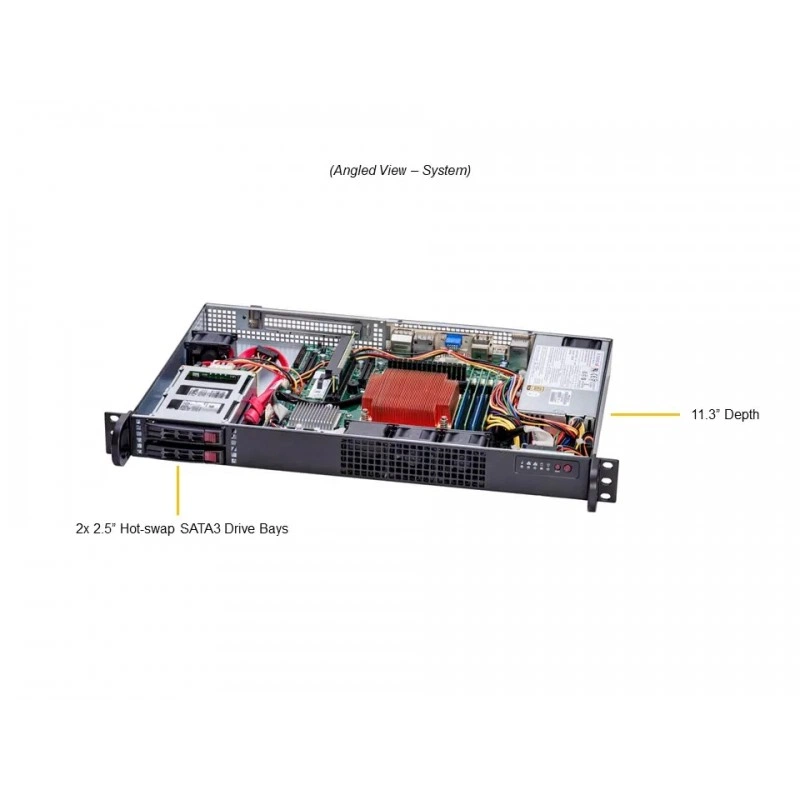

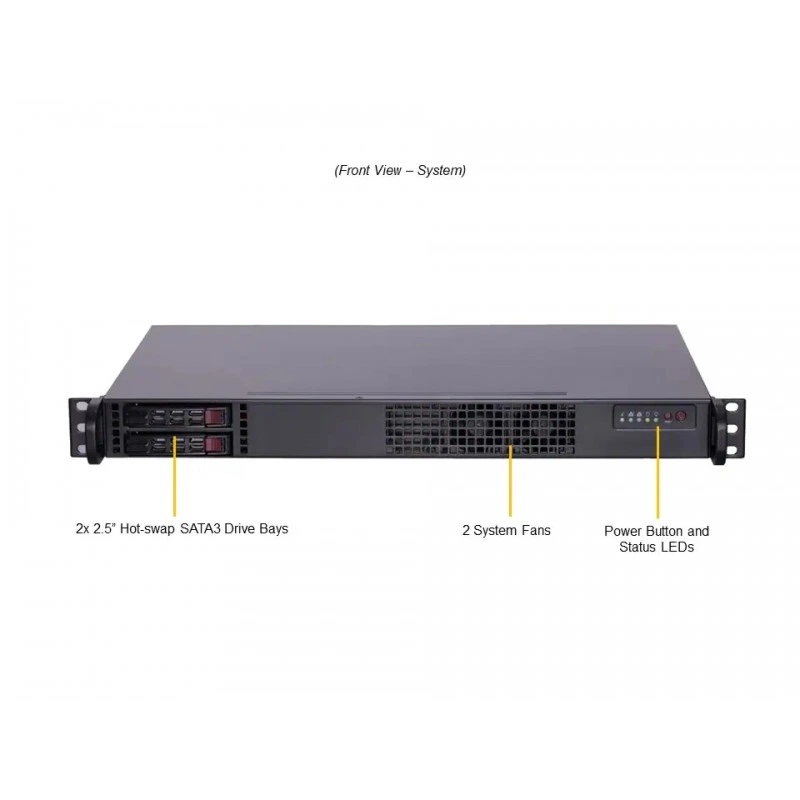

• Накопители: 2 горячезаменяемых отсека 2.5" SATA, SATA 6 Gbps, а также 1 M.2 NVMe slot M-key 2280/22110.
• Расширение: 1 PCIe 5.0 x16 HHHL slot.

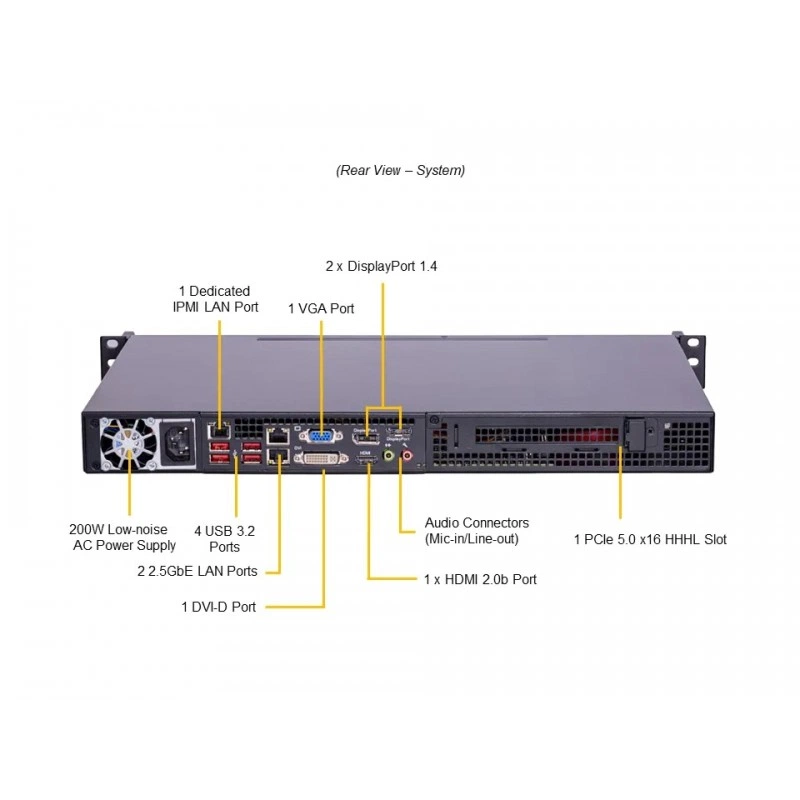

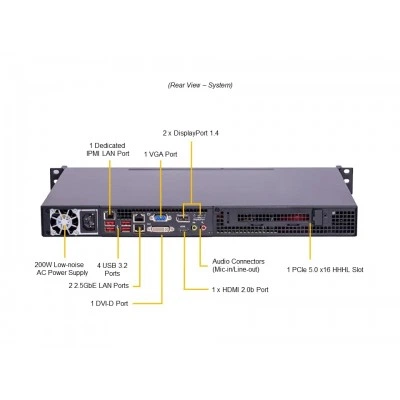

• Сетевые интерфейсы: 2 x RJ45 2.5GbE на Intel I225-LM и 1 x RJ45 1GbE dedicated BMC LAN.
• Порты USB: 4 x USB 3.2 Gen2 Type-A на задней панели.
• Видео: VGA, HDMI 2.0b, DVI-D, 2 x DisplayPort 1.4.
• Аудио: Line Out и Mic in.
• Питание: 200 W low noise AC-DC power supply with PFC, 100-240 Vac, 50-60 Hz.
• Охлаждение: 4 x 40x28 мм 4-pin PWM fans.
• Безопасность: TPM 2.0, Secure Boot, Cryptographically Signed Firmware, Secure Firmware Updates, System Lockdown.
• Мониторинг: PECI 3.0 support, SuperDoctor 5, system resource alert via SuperDoctor 5.

Применение

Платформа предназначена для пограничных вычислений и компактной серверной установки в инфраструктуре, где важны небольшой форм-фактор, низкий шум, набор встроенных интерфейсов и готовность к непрерывной работе. Наиболее типичные сценарии включают видеонаблюдение, офисные серверы, DVR/NVR, embedded-системы и цифровые POS/сигнальные решения.

Совместимость

• Поддерживаются процессоры Intel Core 3/5/7 Series 2 и 14th/13th/12th Gen Core i3/i5/i7/i9.
• Память совместима с DDR5 UDIMM ECC и non-ECC.
• Для хранения предусмотрены SATA-накопители 2.5" и M.2 NVMe форматов 2280/22110.
• Интеграция с ПО управления Supermicro и средствами мониторинга SuperDoctor 5.

Монтаж и эксплуатация

Система поставляется как полностью собранный сервер, поэтому её использование ориентировано на установку в стойку без дополнительной сборки базовой конфигурации. Для корректной работы заявлены воздушное охлаждение процессоров, 4 вентилятора 40x28 мм и режимы управления питанием ACPI. Устройство рассчитано на эксплуатацию при температуре от 0 °C до 40 °C, относительной влажности 8% до 90% без конденсации.

Ограничения и условия использования

• Полная система продаётся только как собранное решение с минимальной конфигурацией: 1 CPU, 1 DIMM и 1 устройство хранения HDD/HDS/M.2.
• Для процессоров указано ограничение до 80 Вт TDP при воздушном охлаждении.
• Указаны рабочие пределы: 0 °C до 40 °C, нерабочая температура от -40 °C до 70 °C.
• Нерабочая относительная влажность: 5% до 95%.

Комплектация

• Базовая полностью собранная система SYS-111AD-HN2.
• Интегрированная плата Super X13SAZ-F.
• Встроенный 200 W AC-DC блок питания.

Логистические данные

• Размеры изделия: 43 x 437 x 287 мм.
• Размеры упаковки: 6.1" x 25.4" x 19.8".
• Вес нетто: 4.54 kg.
• Вес брутто: 6.4 kg.

Упаковка и маркировка

• Основной SKU: SYS-111AD-HN2.
• Дополнительный SKU: SYS-111AD-HN2-01-G2, Gold Series version with pre-configured components.
• Маркировка серии: Gold Series, 1U, SuperServer.
