Сервер Supermicro SYS-511R-M (СУПЕРМИКРО)

Основная информация о сервере Supermicro

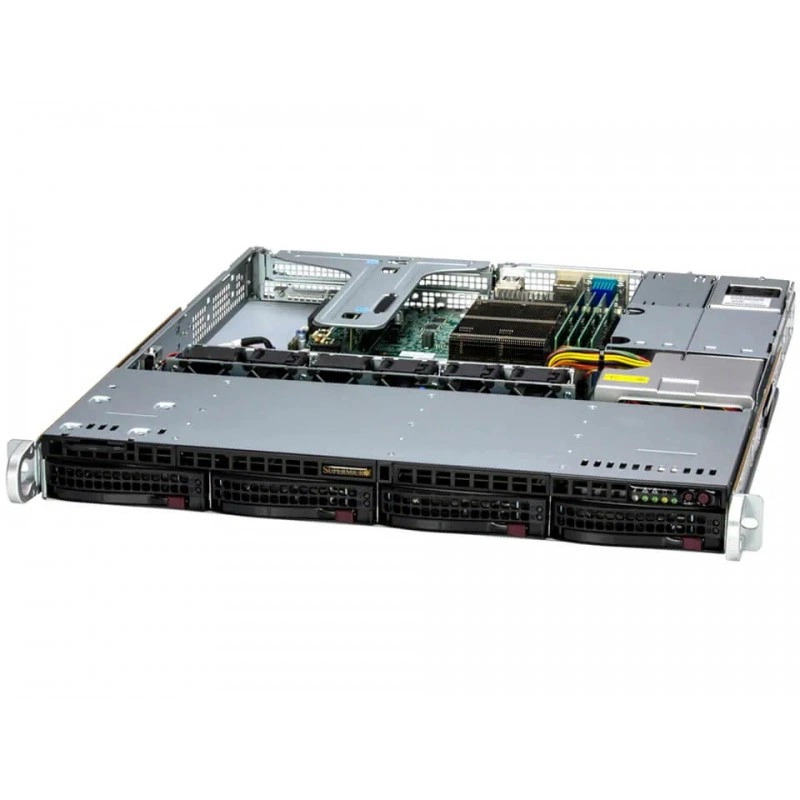

Supermicro SYS-511R-M - это 1U серверная платформа формата rackmount для универсальных задач в корпоративной и инфраструктурной среде. Модель построена на базе системной платы Super X13SCH-SYS и шасси CSE-813MF2TS-R0RCNBP. Платформа ориентирована на веб-хостинг, почтовые службы, firewall, печать, а также на задачи общего назначения.

Система использует один процессорный сокет V0 под LGA-1700 и поддерживает Intel Xeon 6300-series, Xeon E-2400 series и Pentium G7400/G7400T. В конфигурации предусмотрены 4 слота памяти DIMM, поддержка DDR5 ECC UDIMM до 128 ГБ и частоты до 4400 MT/s. Для хранения данных предусмотрены 4 отсека hot-swap 3.5" SAS/SATA, а также внутренняя SAS-опция.

Платформа сочетает базовые возможности сервера общего назначения, расширение по PCIe 5.0, сетевые интерфейсы 1GbE и набор средств управления и защиты, что делает ее подходящей для компактных серверных инсталляций в стойке.

Функциональные возможности SYS-511R-M

SYS-511R-M обеспечивает работу в роли универсального 1U сервера с поддержкой современных процессоров Intel, DDR5-памяти, SAS/SATA-хранилища и PCIe 5.0 расширения. В системе реализованы возможности для подключения сетевой инфраструктуры, локального видеовывода, внешних USB-устройств и последовательного обслуживания.

• Один процессорный сокет V0 (LGA-1700).
• Поддержка Intel Xeon 6300-series, Xeon E-2400 и Pentium G7400/G7400T.
• 4 слота DIMM, до 128 ГБ DDR5 ECC UDIMM.
• 2 сетевых порта RJ45 1 GbE на базе Intel I210.
• 1 выделенный BMC LAN-порт RJ45 1 GbE.

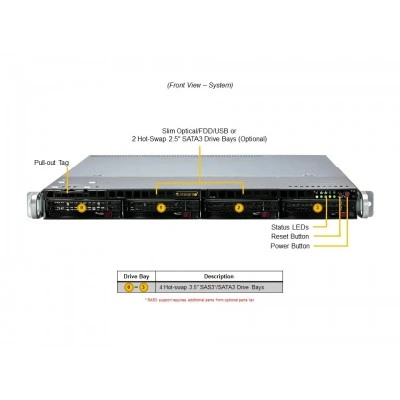

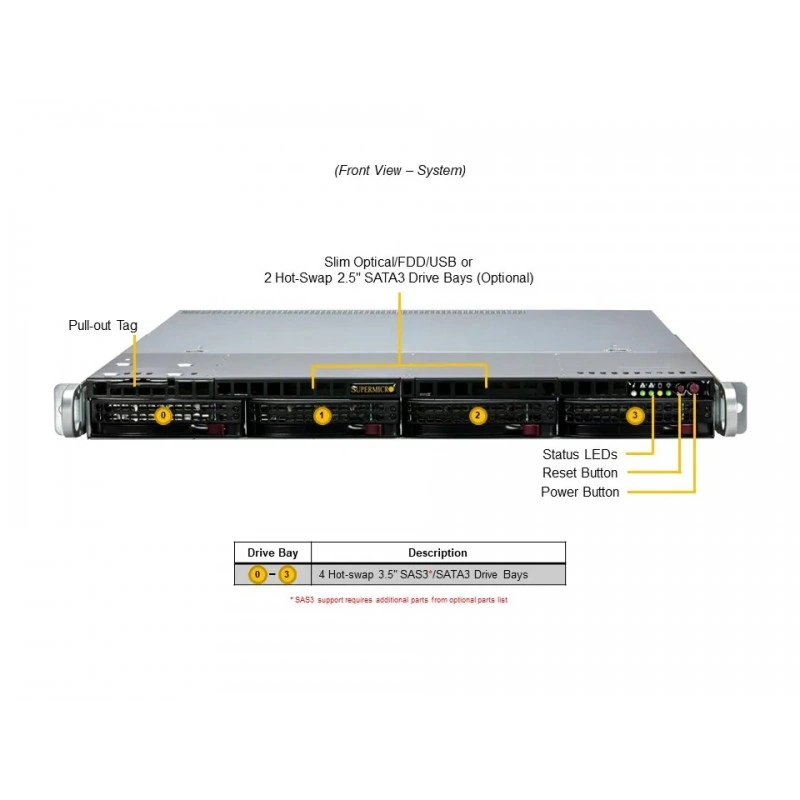

• 4 hot-swap отсека 3.5" SAS/SATA.
• Поддержка RAID 0/1/5/10 для SATA 6 Гбит/с.
• PCIe 5.0: 1 x16 или 2 x8, а также внутренний слот HBA.
• VGA-порт, COM-порты, USB 2.0 и USB 3.2 Gen1.
• TPM 2.0 и аппаратные механизмы защиты прошивки.

Технические особенности

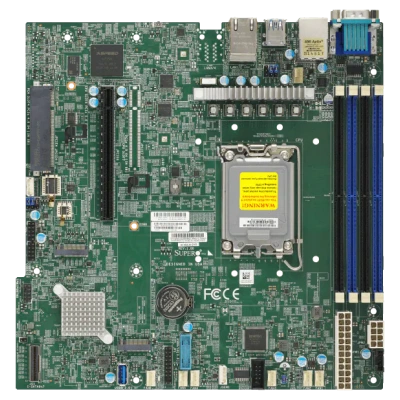

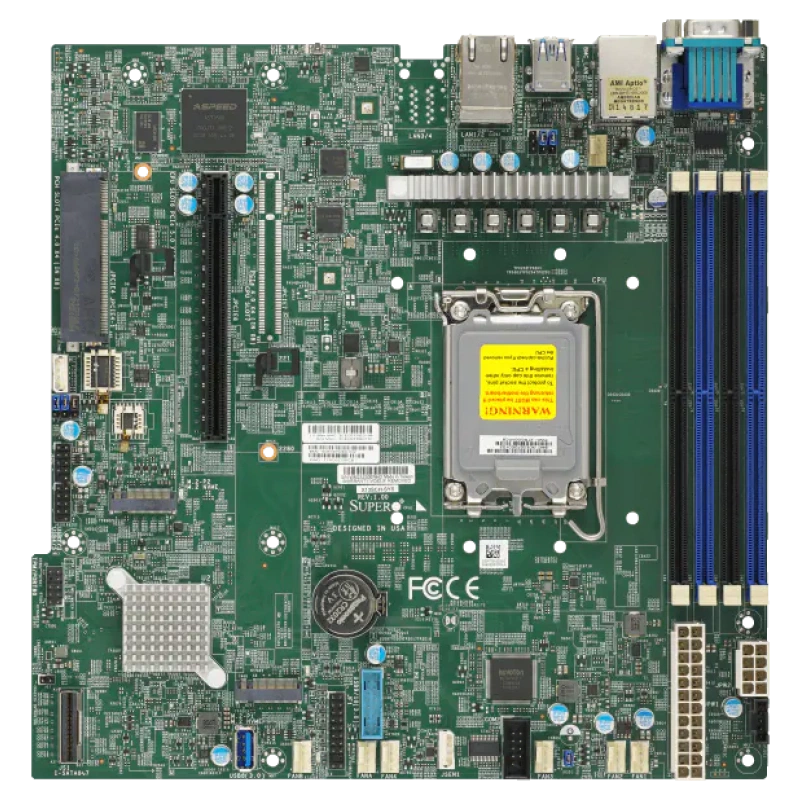

Сервер использует материнскую плату Super X13SCH-SYS с AMI BIOS и 32 МБ SPI Flash EEPROM. Подсистема памяти работает на DDR5 ECC UDIMM с напряжением 1.1 В. Процессорный раздел поддерживает до 8 ядер и 16 потоков, кеш до 24 МБ, а также CPU с TDP до 95 Вт при воздушном охлаждении.

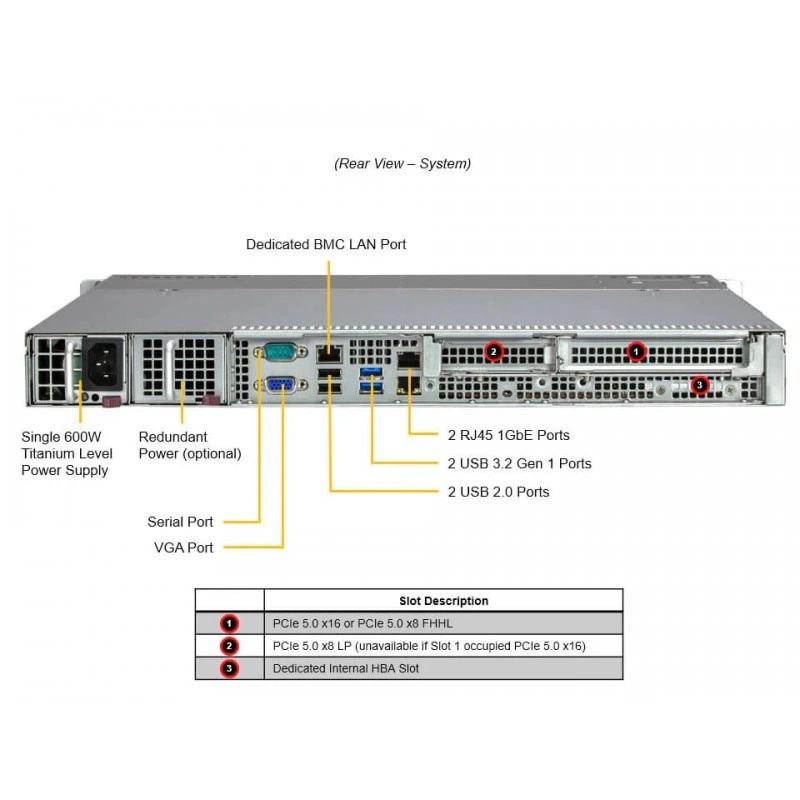

По вводу-выводу система предлагает 2 RJ45 1 GbE LAN-порта, отдельный RJ45 1 GbE порт для BMC, 4 USB 2.0 на header, 2 USB 3.2 Gen1 Type-A на задней панели, 2 USB 2.0 Type-A на задней панели, а также дополнительные USB 3.2 Gen1 разъемы на header, включая Type-A вариант. Для подключения служебного оборудования предусмотрены 1 VGA и 2 COM-порта.

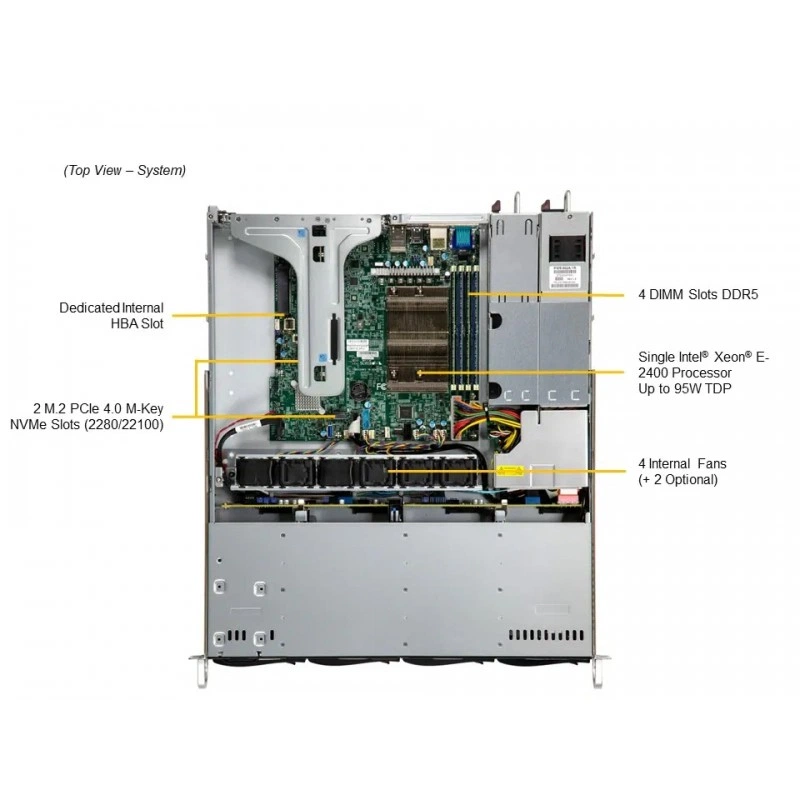

Накопительная подсистема включает SATA 6 Гбит/с с поддержкой RAID 0/1/5/10. Расширение реализовано через PCIe 5.0: можно использовать 1 слот x16 либо 2 слота x8 в форм-факторах FHHL и LP, а также внутренний слот для HBA-карты. Платформа также поддерживает TPM header и TPM 2.0.

С точки зрения безопасности сервер поддерживает cryptographically signed firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery, Supply Chain Security: Remote Attestation, Runtime BMC Protections и System Lockdown. Для управления доступны SuperCloud Composer®, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor® 5, Super Diagnostics Offline, Supermicro Thin-Agent Service и SuperServer Automation Assistant.

Применение

SYS-511R-M применяется в компактных стойках и серверных узлах, где требуется универсальная 1U платформа для общих вычислительных задач, веб-хостинга, почтовых и сетевых сервисов, а также базовой серверной инфраструктуры.

Совместимость

• Процессоры Intel Xeon 6300-series.
• Процессоры Intel Xeon E-2400 series.
• Процессоры Intel Pentium G7400/G7400T.
• Шасси CSE-813MF2TS-R0RCNBP.
• Материнская плата Super X13SCH-SYS.

Монтаж и эксплуатация

• Форм-фактор 1U rackmount.

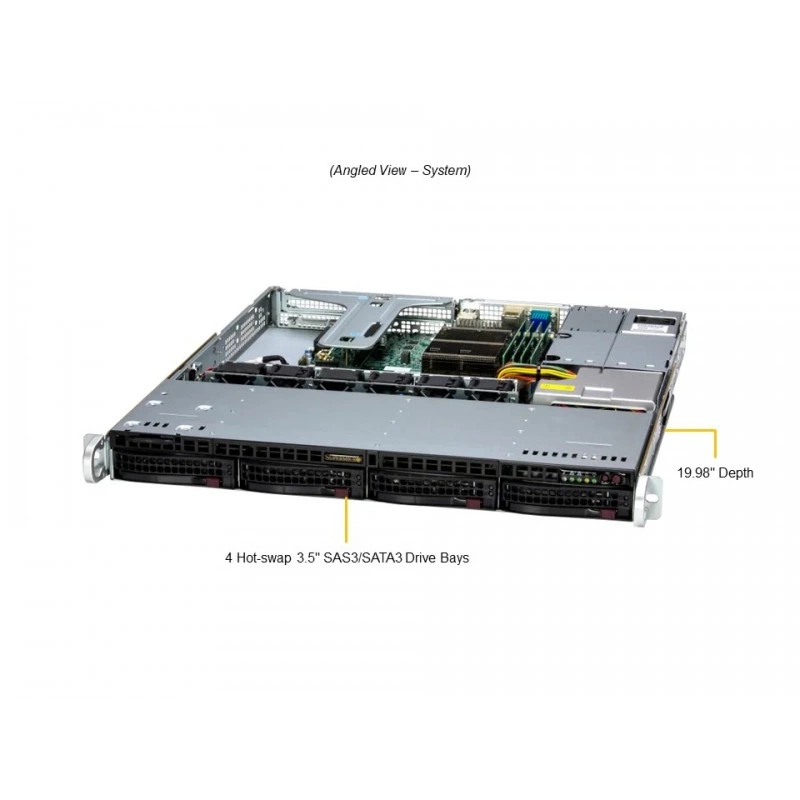

• Габариты: 1.7" x 17.2" x 19.98" (43 x 437 x 507 мм).
• Транспортная упаковка: 8.5" x 24" x 29.5".
• Масса нетто: 17.6 lbs (8 кг).
• Масса брутто: 30.4 lbs (13.8 кг).
• Рекомендуемое ограничение по TDP процессора: до 95 Вт при воздушном охлаждении.

Комплектация

• Системная платформа SYS-511R-M.
• Интегрированная плата Super X13SCH-SYS.
• Шасси CSE-813MF2TS-R0RCNBP.
• Дефолтный один Titanium 600W блок питания.

Логистические данные

• Габариты упаковки: 8.5" (H) x 24" (W) x 29.5" (D).
• Масса брутто: 30.4 lbs (13.8 кг).
• Масса нетто: 17.6 lbs (8 кг).

Упаковка и маркировка

• Маркировка изделия: SYS-511R-M.
• Основной SKU: SYS-511R-M.
• Цвет исполнения: Black.

Эксплуатационные параметры

• Поддержка памяти: до 128 ГБ DDR5 ECC UDIMM.
• Напряжение памяти: 1.1 В.
• Поддерживаемая мощность процессора: до 95 Вт.
• Сетевые интерфейсы: 2 x 1GbE RJ45 и 1 x 1GbE BMC RJ45.

Ограничения и условия использования

• Поддержка CPU с TDP до 95 Вт указана для воздушного охлаждения.
• В базовой конфигурации используется один блок питания, а резервирование питания доступно только при добавлении дополнительного модуля.
• Дополнительные накопительные и монтажные опции зависят от выбранной конфигурации.
