Сервер Supermicro SYS-2029TP-HC0R (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 2029TP-HC0R представляет собой 2U rackmount сервер класса TwinPro с четырьмя горячезаменяемыми вычислительными узлами в одном корпусе. Платформа ориентирована на задачи вычислительно насыщенных приложений, HPC, дата-центровой эксплуатации, корпоративных серверных сценариев, финансовой аналитики и mission-critical нагрузок. Корпус выполнен в черном цвете, а сама система относится к линейке Supermicro TwinPro и построена на платформе с интегрированной материнской платой Super X11DPT-PS. Для изделия указан статус снятого с производства SKU, поэтому при подборе замены требуется учитывать эквивалентные конфигурации и доступность совместимых компонентов.

Функциональные возможности SYS-2029TP-HC0R

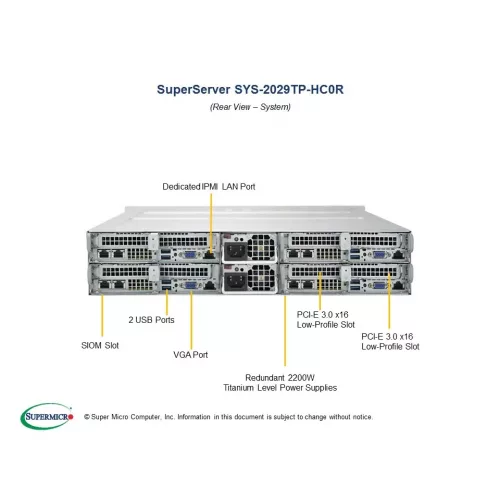

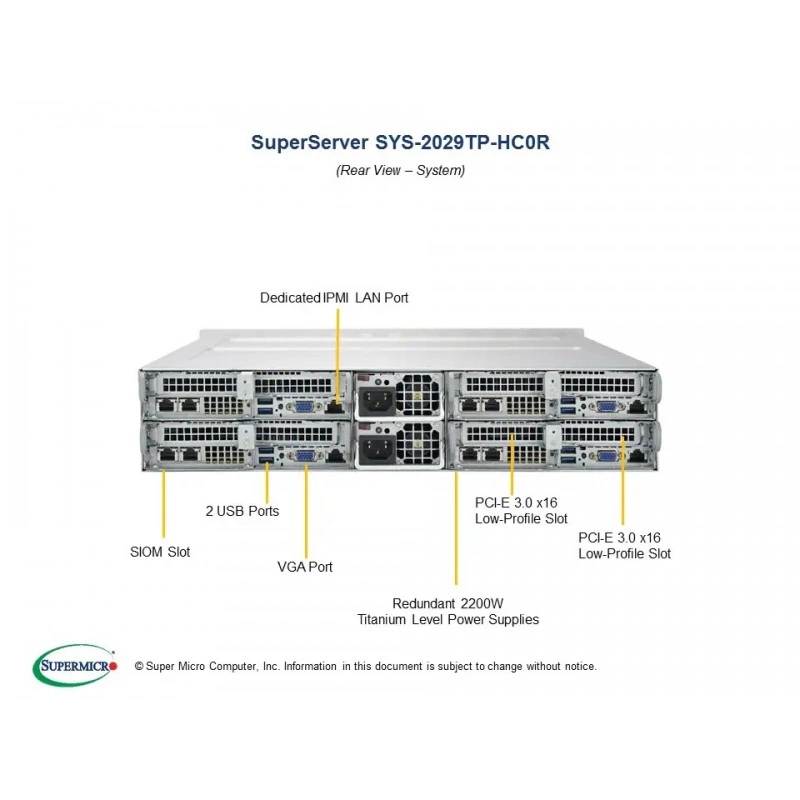

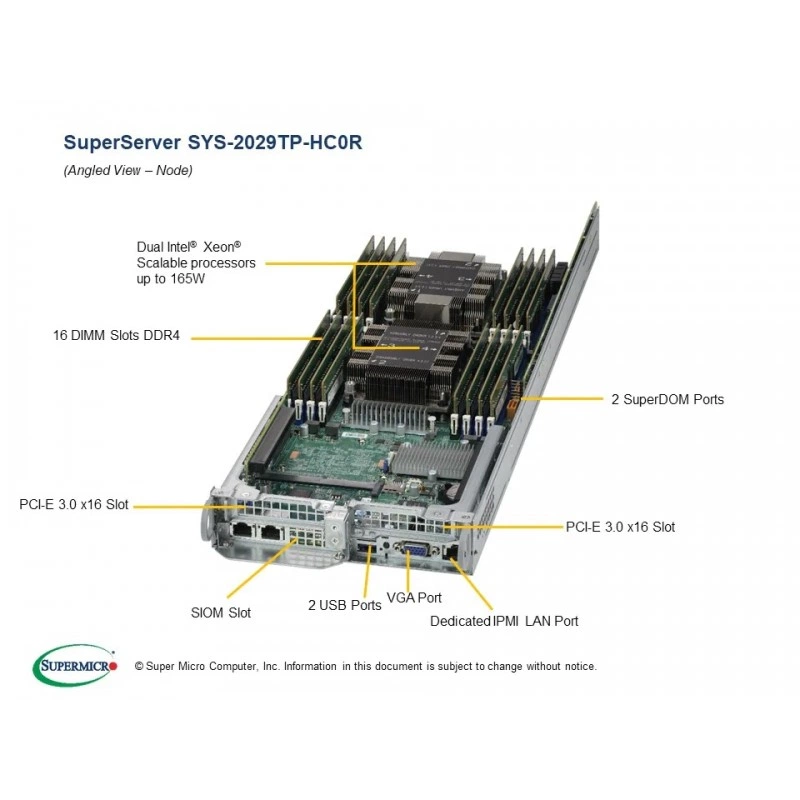

Система рассчитана на установку четырех узлов, каждый из которых поддерживает два процессорных разъема Socket P LGA 3647 и процессоры Intel Xeon Scalable 2-го поколения, а также Intel Xeon Scalable процессоры семейства Cascade Lake и Skylake. Для каждого узла заявлена поддержка до 28 ядер, TDP процессоров 70-165 Вт и шины Dual UPI до 10.4 GT/s. Сервер оснащается 16 слотами DIMM на узел и поддерживает до 4 ТБ 3DS ECC DDR4-2933 RDIMM/LRDIMM, а также Intel Optane DCPMM. В качестве подсистемы ввода-вывода предусмотрены 2 слота PCI-E 3.0 x16 Low-profile, поддержка 1 SIOM-карты, 6 портов SAS3 12Gbps, выделенный RJ45 LAN для IPMI, 2 USB 3.0 порта на задней панели, VGA-порт и внутренний разъем Fast UART 16550. Для хранения данных доступны 6 горячезаменяемых 2.5" отсека SAS/SATA HDD на узел, поддержка Broadcom 3008 SAS3 контроллера с RAID 0, 1, 1E/10, а также опции mini-mSATA и NVMe или 2 SATA M.2 22x80/60/42 мм при использовании AOC-SMG3-2H8M2. Платформа совместима с сетевыми картами или SIOM-модулями, которые должны быть установлены в каждом узле. Встроенное управление реализовано через IPMI 2.0, KVM over LAN, Intel Node Manager, SSM, SPM, SUM, SuperDoctor 5, Watchdog и ACPI Power Management. Сервер использует AMI 32MB SPI Flash ROM BIOS и поддерживает контроль состояния CPU, чипсета, памяти, вентиляторов и температур. Система охлаждается четырьмя высоконагруженными 8-см PWM вентиляторами, а питание обеспечивается двумя резервируемыми блоками 2200 Вт с PMBus и сертификатом Titanium Level 96%.

Технические особенности

• 2U rackmount chassis model: CSE-217HQ+-R2K20BP3.
• Габариты корпуса: 17.25" x 3.47" x 28.5"; 438 x 88 x 724 мм.
• Вес брутто: 90 lbs (40.9 кг); вес нетто: 72 lbs (32.7 кг).
• Поддерживаемые диапазоны питания блока питания: 100-127 Vac, 200-220 Vac, 220-230 Vac, 230-240 Vac; также указана поддержка 230-240 Vdc для CCC.
• Частота входного питания: 50-60 Hz.
• Выходная мощность PSU: 1200 W при 100-127 Vac, 1800 W при 200-220 Vac, 1980 W при 220-230 Vac, 2090 W при 230-240 Vac, 2200 W при 220-240 Vac для UL/cUL и 2090 W при 230-240 Vdc для CCC.
• Форм-фактор: 2U Rackmount, цвет: Black.

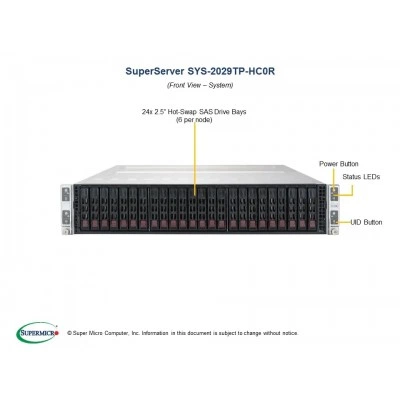

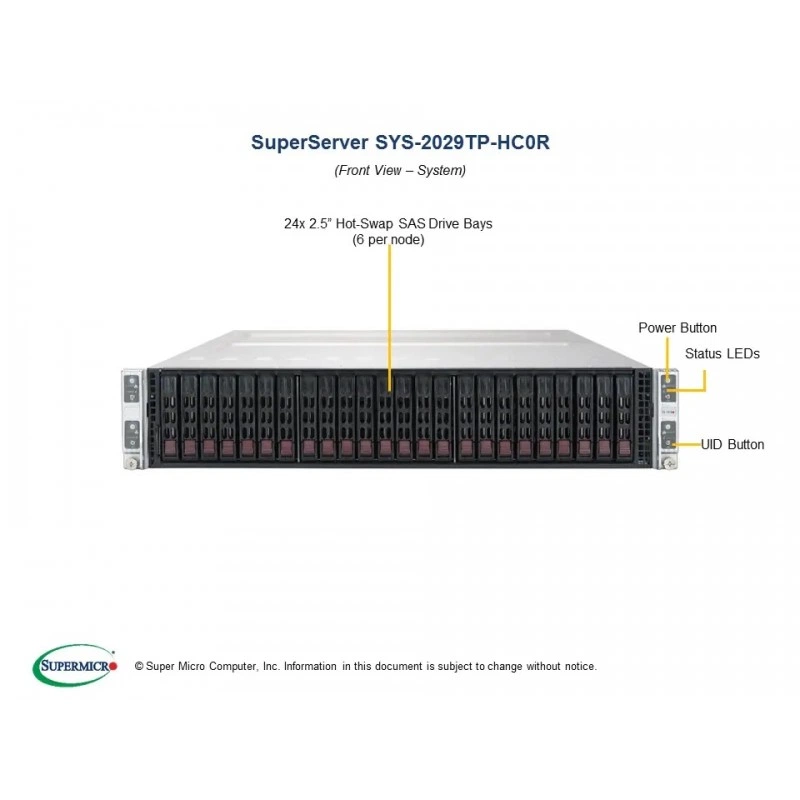

• Поддерживаются функции front panel: кнопка Power On/Off, кнопка UID, индикаторы питания, активности HDD, сетевой активности и UID.
• Operating temperature: 10°C ~ 35°C; non-operating temperature: -40°C to 60°C.
• Operating relative humidity: 8% to 90% non-condensing; non-operating relative humidity: 5% to 95% non-condensing.
• Система соответствует RoHS.

Где применяется

Сервер подходит для построения плотных вычислительных узлов в дата-центрах, для корпоративной виртуализации, финансовых расчетов, аналитических задач, HPC-кластеров и других сценариев, где важны многонодовая архитектура, резервируемое питание, расширенные средства удаленного управления и поддержка SAS/NVMe/M.2 подсистем хранения.

Совместимость

• Материнская плата: Super X11DPT-PS.
• Совместимые процессоры: Intel Xeon Scalable 2-го поколения и Intel Xeon Scalable для LGA 3647.
• Поддерживаемые модули памяти: DDR4 ECC RDIMM/LRDIMM, 2933/2666/2400/2133 MHz.
• Совместимость по накопителям и опциям: Broadcom 3008 SAS3, AOC-SMG3-2H8M2, SuperDOM, NVMe и M.2, SIOM и network card per node.
• Ограничение: при установленном только одном CPU слоты SXB2 M.2 и SXB4 riser card не функционируют.
• Omni-Path Fabric CPUs не поддерживаются.

Монтаж и эксплуатация

• Платформа рассчитана на rackmount-монтаж в стойку 2U.

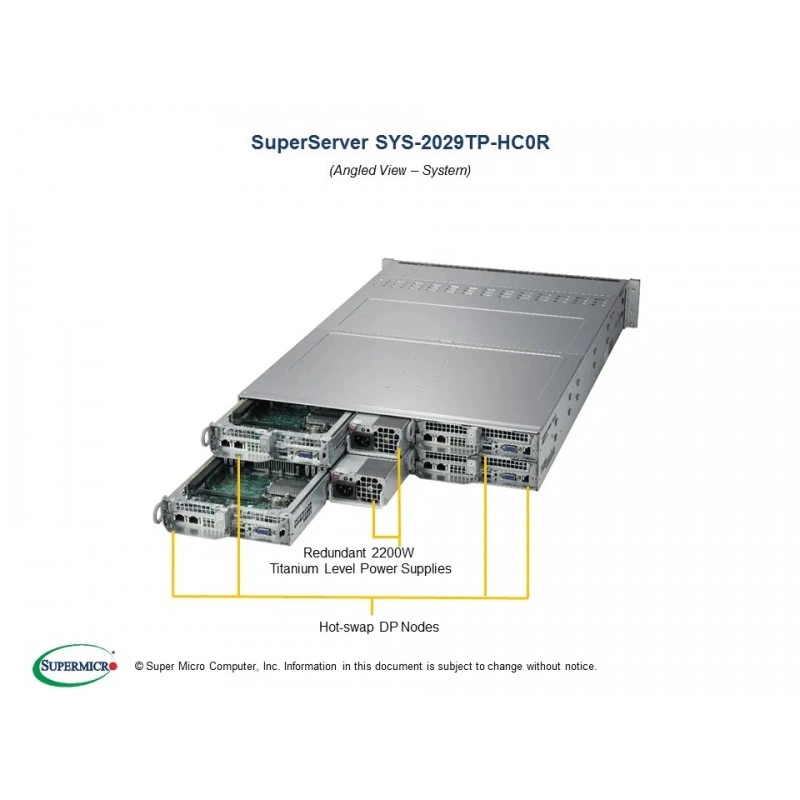

• В составе конфигурации указаны четыре узла, которые используются в одном шасси.
• Для barebone и complete system требуется установка SIOM или сетевой карты в каждом узле.
• Изображение может показывать вариативную конфигурацию с опциональными деталями, поэтому стандартную комплектацию следует сверять по parts list.

Ограничения и условия использования

• SKU имеет статус discontinued / EOL.
• Для поддержки процессоров 2nd Gen Intel Xeon Scalable Cascade Lake-R требуется BIOS version 3.2 или выше.
• Для процессоров с высоким TDP 150 W и выше, а также с базовой частотой 3.0 GHz и выше, рекомендуется консультация Supermicro Technical Support.
• Процессоры с окончаниями N или S оптимизированы для networking и storage applications, перед массовым внедрением требуется POC и контроль thermal throttling.
• M.2 и SuperDOM используются как boot-решения и не могут coexist.

Комплектация

• Материнские платы: MBD-X11DPT-PS, 4 шт.
• Шасси: CSE-217HQ+-R2K20BP3, 1 шт.
• Backplane: BPN-ADP-S3008L-L6IP, 4 шт.
• Backplane: BPN-SAS3-217HQ2, 1 шт.
• Кабель питания: CBL-PWCD-0578, 2 шт.
• Air shroud: MCP-310-21716-0B, 4 шт.
• Riser card: RSC-P-6, 4 шт.
• Riser card: RSC-R1UTP-E16R, 4 шт.
• Heatsink: SNK-P0067PS, 4 шт.
• Heatsink: SNK-P0067PSM, 4 шт.
• Блок питания: PWS-2K20A-1R, 2 шт.
• Дополнительные опции и ПО в списке: AOM-TPM-9670V, AOM-TPM-9671V, SFT-OOB-LIC, SFT-DCMS-Single.

Логистические данные

• Размер блока питания: 76 x 40 x 336 мм.
• Вес изделия в отгрузочной конфигурации указан как 90 lbs.
• Вес нетто указан как 72 lbs.

Упаковка и маркировка

• Цвет исполнения: Black.
• На корпусе доступны маркировочные элементы и индикаторы UID.

Эксплуатационные параметры

• Контроль температуры и оборотов вентиляторов осуществляется через PWM и tachometer monitoring.
• Мониторинг состояния включает CPU cores, chipset voltages, memory, CPU/chassis environment, fan speed control и thermal control.
• В системе предусмотрены redundant power supplies и PMBus.
