Серверная платформа Supermicro SYS-6029TP-HTR (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro

SuperServer 6029TP-HTR - это 2U rackmount TwinPro платформа с четырьмя горячезаменяемыми системами (nodes) в одном корпусе. Модель ориентирована на вычислительно насыщенные задачи, HPC, работу в дата-центре, корпоративные сценарии, финансовую аналитику и миссион-критические приложения. Платформа построена на шасси CSE-827HQ+-R2K20BP2 и комплектуется материнской платой Super X11DPT-PS для каждого узла. Цвет исполнения - чёрный.

Функциональные возможности SYS-6029TP-HTR

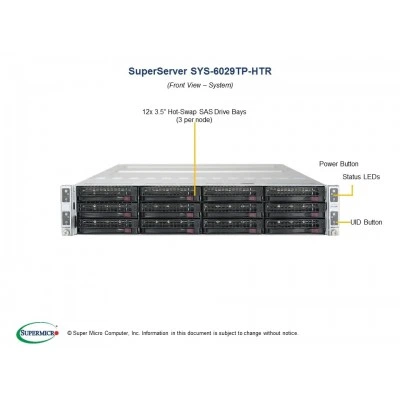

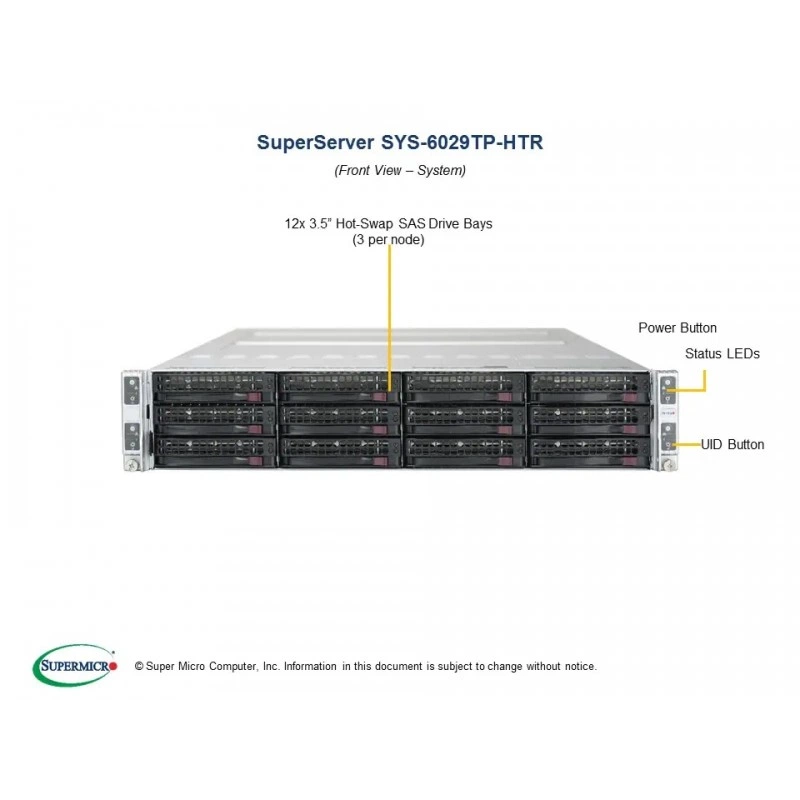

Платформа рассчитана на плотное размещение вычислительных ресурсов: четыре узла в 2U, поддержка двухпроцессорной схемы Dual Socket P (LGA 3647) на каждом узле, а также возможность подключения сетевого адаптера через SIOM или отдельную сетевую карту. Для хранения данных предусмотрены 3 горячезаменяемых отсека 3.5" SATA3 на узел и поддержка SATA3 RAID 0, 1, 5. Реализованы средства удаленного управления, включая IPMI 2.0, виртуальные носители по LAN и KVM-over-LAN. Для мониторинга доступны контроль температур, вентиляторов, напряжений и состояния системы.

Платформа оснащается резервируемыми блоками питания мощностью до 2200 Вт с сертификацией Titanium Level и поддержкой PMBus. В конструкции используются 4 усиленных 80 мм PWM-вентилятора для охлаждения, а также поддерживается ACPI power management. Для сервисного доступа предусмотрены BIOS, IPMI, management utilities, tested memory, manuals, quick-reference guide, drive options, tested SIOM и matrix для сетевых карт.

Технические особенности

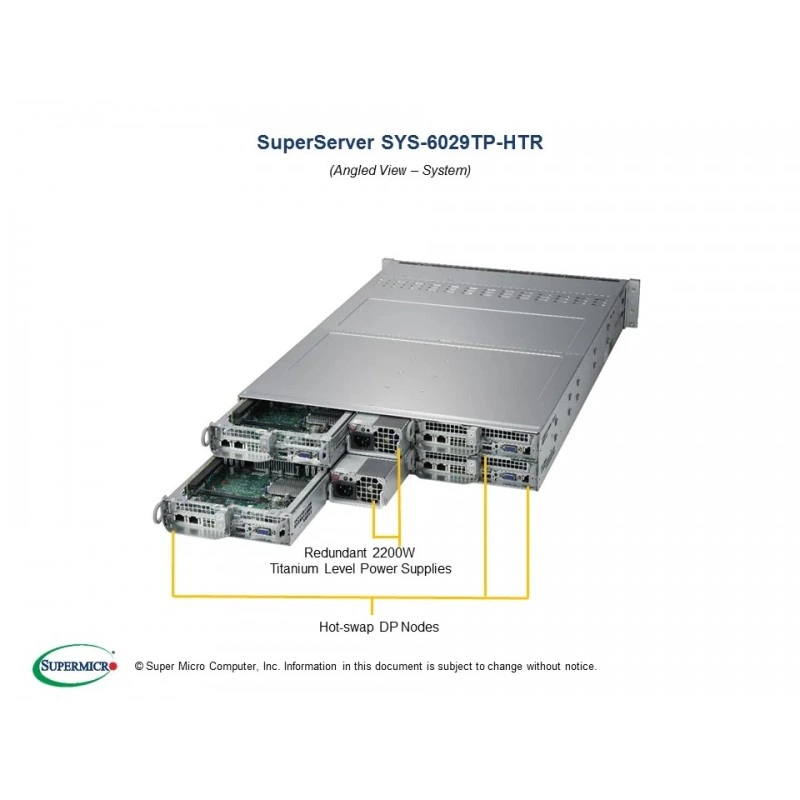

• 2U rackmount, TwinPro, 4 узла в одном шасси.
• Процессоры: Dual Socket P (LGA 3647), Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable.
• До 28 ядер на процессор.
• TDP процессоров: 70-165 Вт.

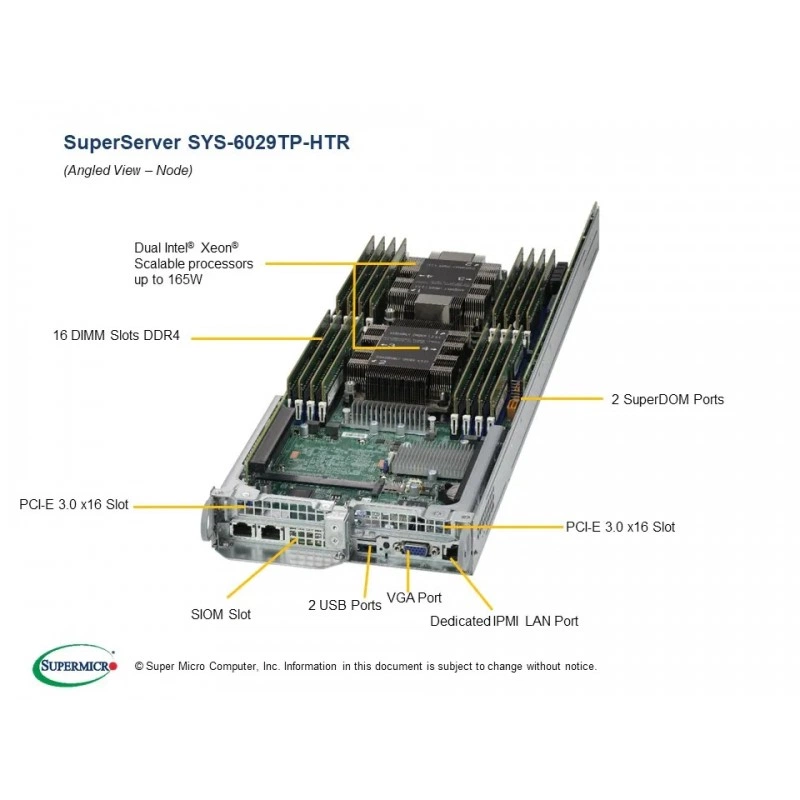

• Память на узел: 16 DIMM slots, до 4 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM.
• Поддержка Intel Optane DCPMM.
• Чипсет Intel C621.
• 3 SATA3 (6 Gbps) порта на узел.

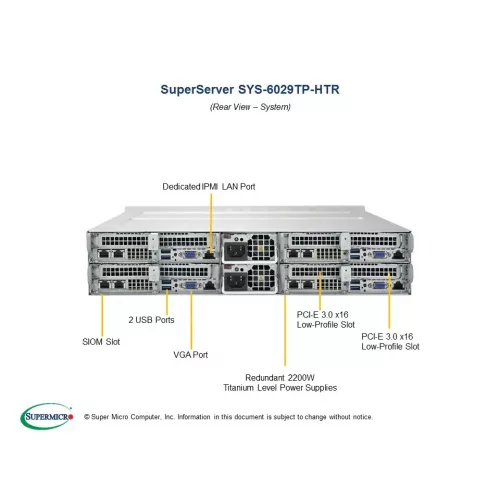

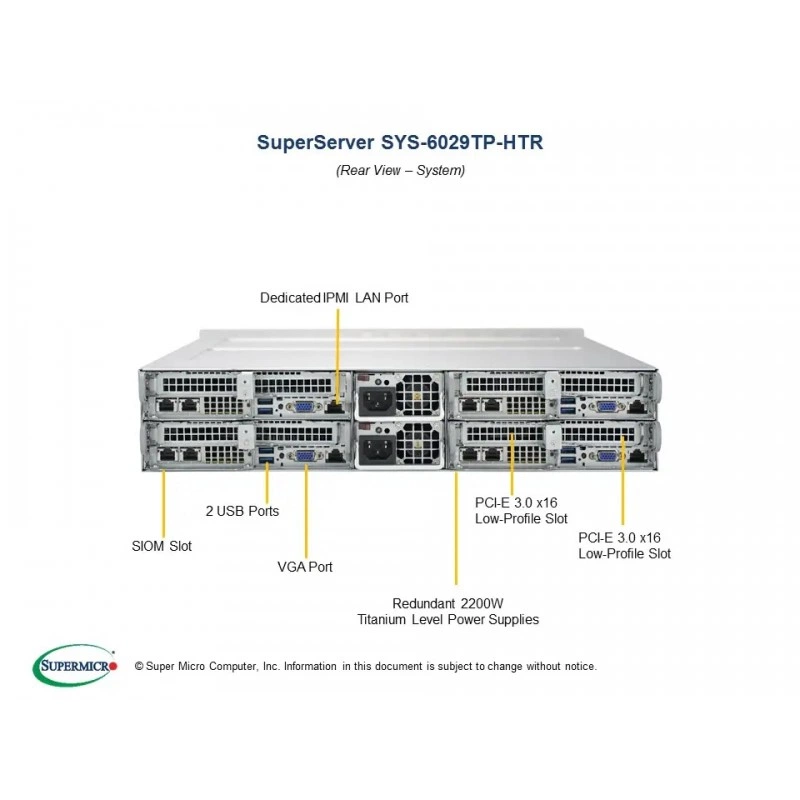

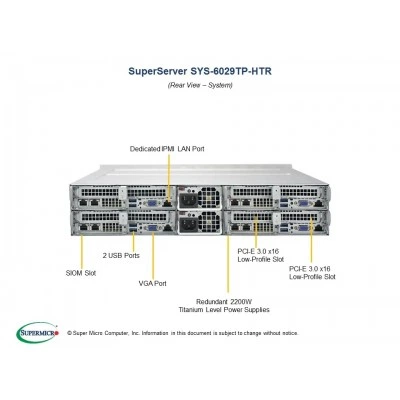

• 1 RJ45 dedicated IPMI LAN port.
• 2 USB 3.0 порта на задней панели.
• 1 VGA порт.
• 1 Fast UART 16550 порт и 1 internal header.
• 2 PCI-E 3.0 x16 low-profile слота на узел.
• 1 SIOM card support.
• 2 SuperDOM support на материнской плате.
• 1 NVMe или 2 SATA M.2 2280/2260/2242 мм с опцией AOC-SMG3-2H8M2.
• М2 и SuperDOM предназначены для загрузки ОС и не могут использоваться одновременно.
• BIOS: AMI 32MB SPI Flash ROM.
• Управление: Intel Node Manager, IPMI 2.0, KVM with dedicated LAN, NMI, SSM, SPM, SUM, SuperDoctor 5, Watchdog.
• Проверка состояния: CPU cores, chipset voltages, memory, fan tachometer monitoring, temperature monitoring, thermal control.
• Габариты шасси: 17.25" (438 мм) x 3.47" (88 мм) x 30.5" (774 мм).
• Вес: gross 90 lbs (40.9 кг), net 72 lbs (32.7 кг).
• Цвет: Black.
• Питание: 2200 Вт redundant power supplies with PMBus, вход 50-60 Hz.
• Диапазоны мощности: 1200 Вт при 100-127 Vac; 1800 Вт при 200-220 Vac; 1980 Вт при 220-230 Vac; 2090 Вт при 230-240 Vac; 2200 Вт при 220-240 Vac; 2090 Вт при 230-240 Vdc.
• +12V: до 183.3 A в зависимости от входного напряжения.
• 5VSB: до 1 A.
• Форм-фактор блока питания: backplanes (gold finger).
• Охлаждение: 4 heavy duty 8 cm PWM fans.
• RoHS compliant.
• Рабочая температура: 10°C ~ 35°C.
• Нерабочая температура: -40°C ~ 60°C.
• Рабочая влажность: 8% ~ 90% без конденсации.
• Нерабочая влажность: 5% ~ 95% без конденсации.

Применение

Платформа подходит для плотных серверных инсталляций, где требуется несколько независимых вычислительных узлов в одном корпусе. Ее используют в корпоративной инфраструктуре, дата-центрах, HPC-сценариях, финансовых вычислениях, инфраструктуре виртуализации и других задачах, где важны высокая плотность, резервирование, удаленное управление и возможность гибкой конфигурации накопителей и сетевых модулей.

Совместимость

• Материнская плата: Super X11DPT-PS.
• Процессоры: Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable для LGA 3647.
• Память: DDR4 ECC RDIMM/LRDIMM, включая 2933/2666/2400/2133 MHz.
• Накопители: SATA3, NVMe, M.2, SuperDOM.
• Сетевые платы: SIOM и network card per node.
• Опциональные модули TPM: AOM-TPM-9670V и AOM-TPM-9671V.
• Опция M.2: AOC-SMG3-2H8M2.

Комплектация

• 4 материнские платы MBD-X11DPT-PS.
• 1 шасси CSE-827HQ+-R2K20BP2.
• 4 backplane adapter cards BPN-ADP-6SATA3P.
• 1 backplane BPN-SAS3-827HQ2.
• 2 кабеля CBL-PWCD-0578.
• 1 retention bracket assembly MCP-240-82715-0N.
• 4 air shroud MCP-310-21716-0B.
• 4 riser cards RSC-P-6.
• 4 riser cards RSC-R1UTP-E16R.
• 4 heatsinks SNK-P0067PS.
• 4 heatsinks SNK-P0067PSM.
• 2 redundant power supplies PWS-2K20A-1R.
• 4 fans FAN-0162L4.

Упаковка и маркировка

Поставляется как Barebone или Complete System в зависимости от конфигурации. На системном уровне указана платформа SYS-6029TP-HTR, а в составе комплектующих присутствуют позиции для четырех узлов и шасси. Отмечено, что изображение может показывать конфигурацию с дополнительными опциональными частями, поэтому для стандартной поставки следует ориентироваться на parts list.

Логистические данные

Габариты шасси: 438 x 88 x 774 мм. Размеры блока питания: 76 x 40 x 336 мм. Вес брутто: 40.9 кг. Вес нетто: 32.7 кг.
