Серверная платформа Supermicro SBI-622BA-1NE12-ALC (СУПЕРМИКРО)

Артикул: SBI-622BA-1NE12-ALC

Серверная платформа Supermicro SBI-622BA-1NE12-ALC (СУПЕРМИКРО)

от511 000 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверной платформе Supermicro

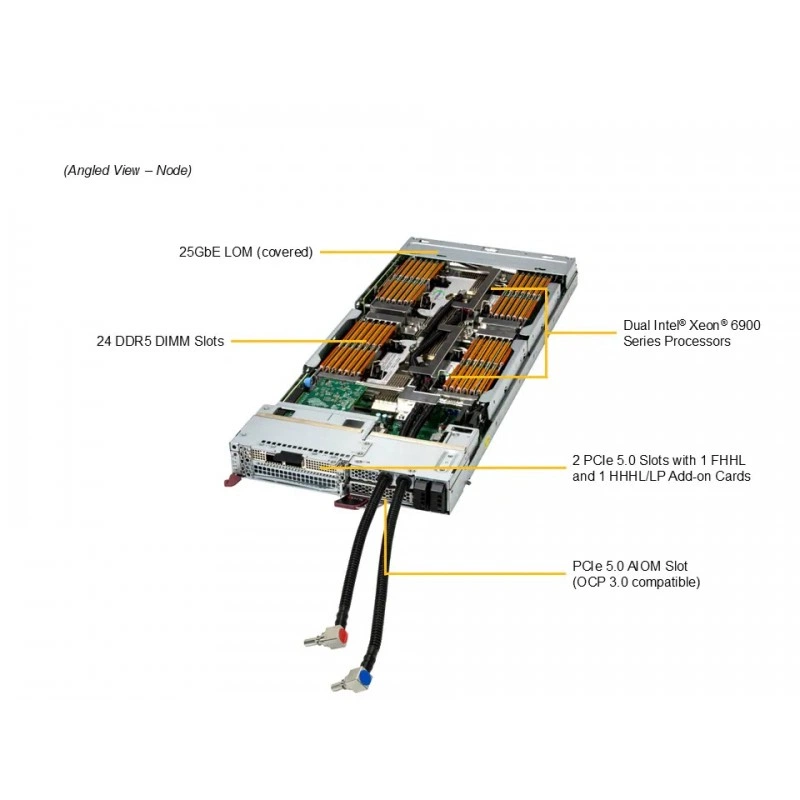

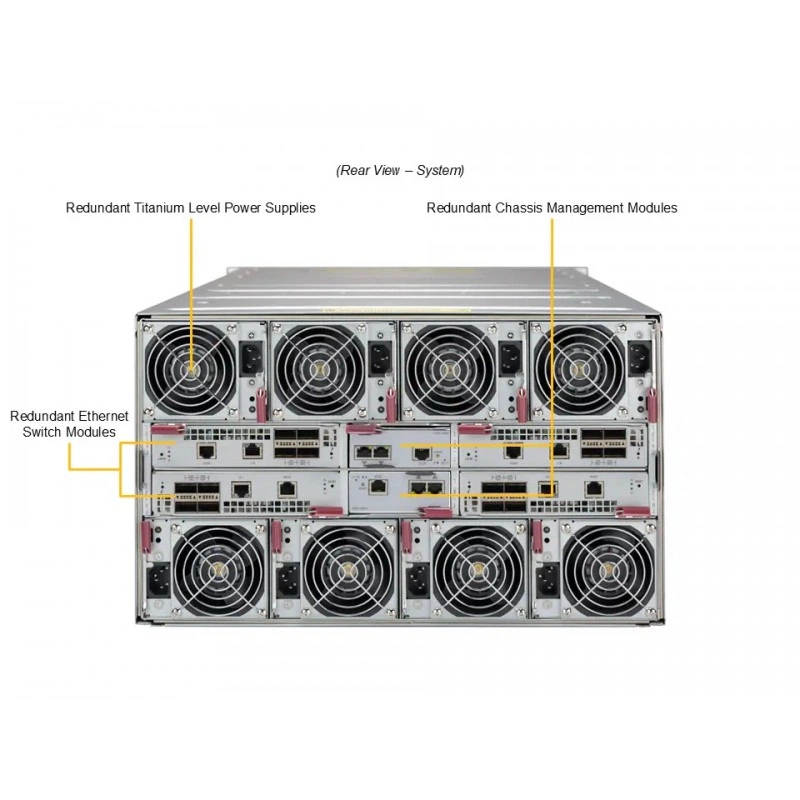

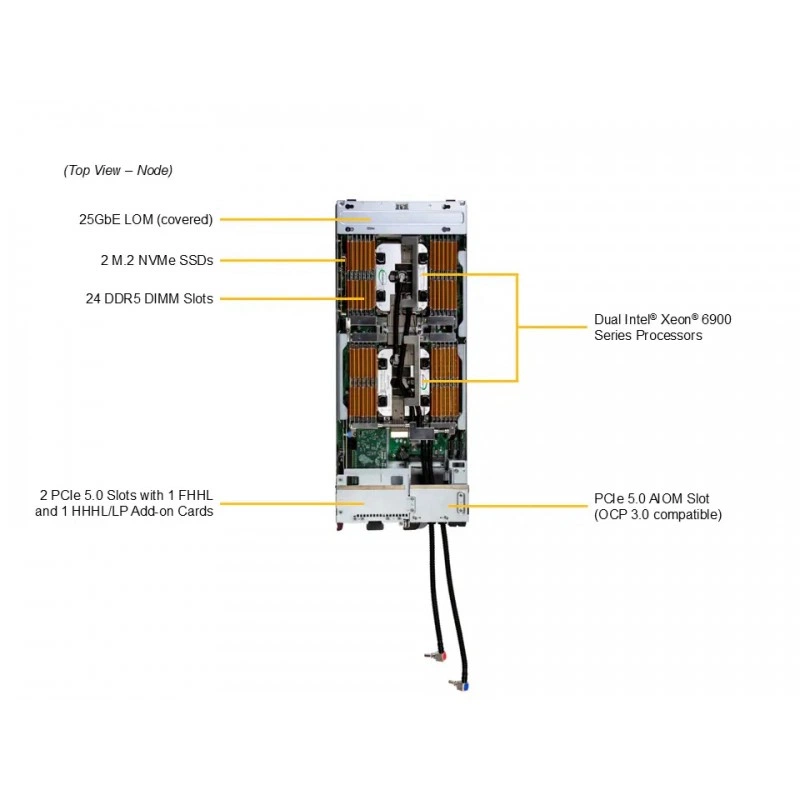

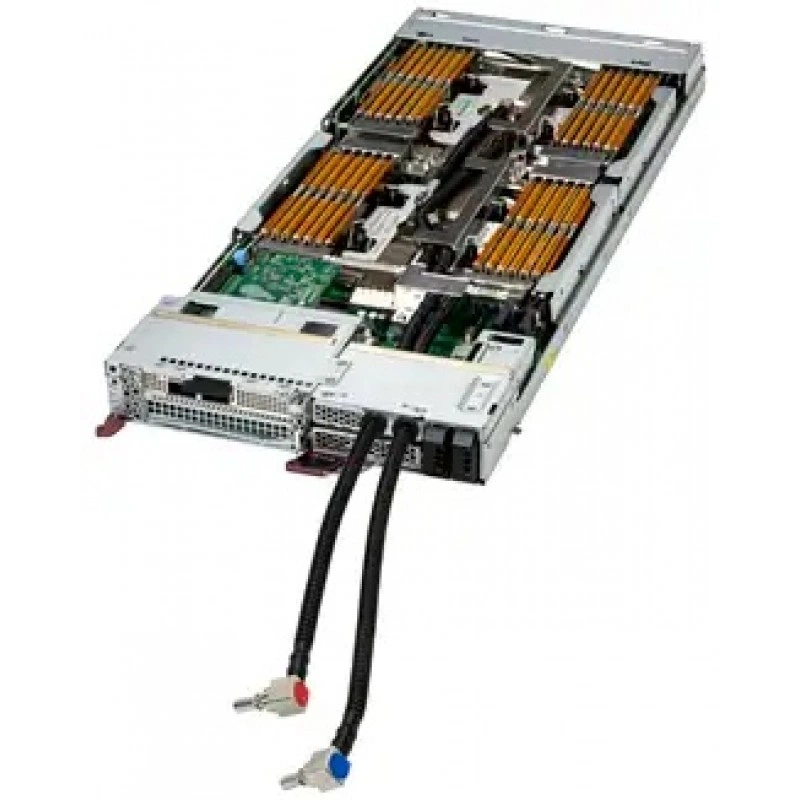

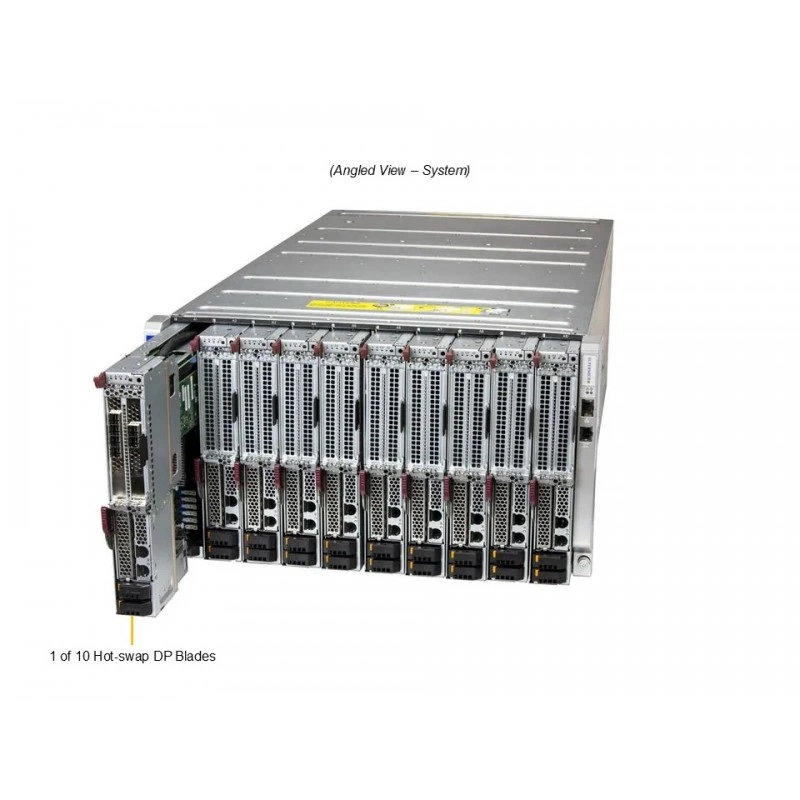

SuperBlade SBI-622BA-1NE12-ALC - это blade-платформа Supermicro в исполнении Complete System Only. Она относится к семейству SuperBlade и предназначена для построения плотных вычислительных конфигураций в стойке. В карточке указано, что готовая система должна включать не менее одного процессора и одного модуля DIMM. Для изделия приведены изображения самого sled-модуля, виды спереди, сзади, сверху, под углом и виды узла, а также указание на интегрированную плату B14DBE-AP.

Функциональные возможности SBI-622BA-1NE12-ALC

Платформа рассчитана на задачи научных исследований, высокопроизводительных вычислений, инженерного анализа и нефтегазового сектора. Изделие поддерживает двухпроцессорную конфигурацию на базе Socket BR (LGA-7529) и процессоры Intel Xeon 6900-series с P-cores. Заявлена поддержка CPU с TDP до 500 Вт, при этом требуется жидкостное охлаждение. Для ускорения вычислений платформа допускает установку до двух низкопрофильных PCIe 5.0 x16 single-width GPU.

Сетевые возможности включают встроенный двухпортовый 25G Ethernet на контроллере Intel E810-XXVAM2, а также дополнительный слот расширения для mezzanine-карт с двумя портами 25G Ethernet. Для управления и защиты предусмотрены IPMI 2.0, KVM over IP, Redfish API, TPM 2.0, подписанная прошивка и HW Root of Trust. Встроенный графический контроллер - Aspeed AST2600, BIOS выполнен на основе 64MB SPI Flash EEPROM с AMI BIOS.

Технические особенности

Платформа оснащена 24 слотами DIMM и поддерживает до 6 ТБ DDR5 RDIMM со скоростью 6400 MT/s либо до 3 ТБ DDR5 MRDIMM со скоростью 8800 MT/s. Память работает при напряжении 1.1 В, поддерживается ECC: исправление одиночных ошибок и обнаружение двойных битовых ошибок. В таблице спецификаций также указаны типы памяти ECC DDR5 RDIMM (3DS) до 256 ГБ на модуль и ECC Registered MRDIMM до 128 ГБ на модуль.

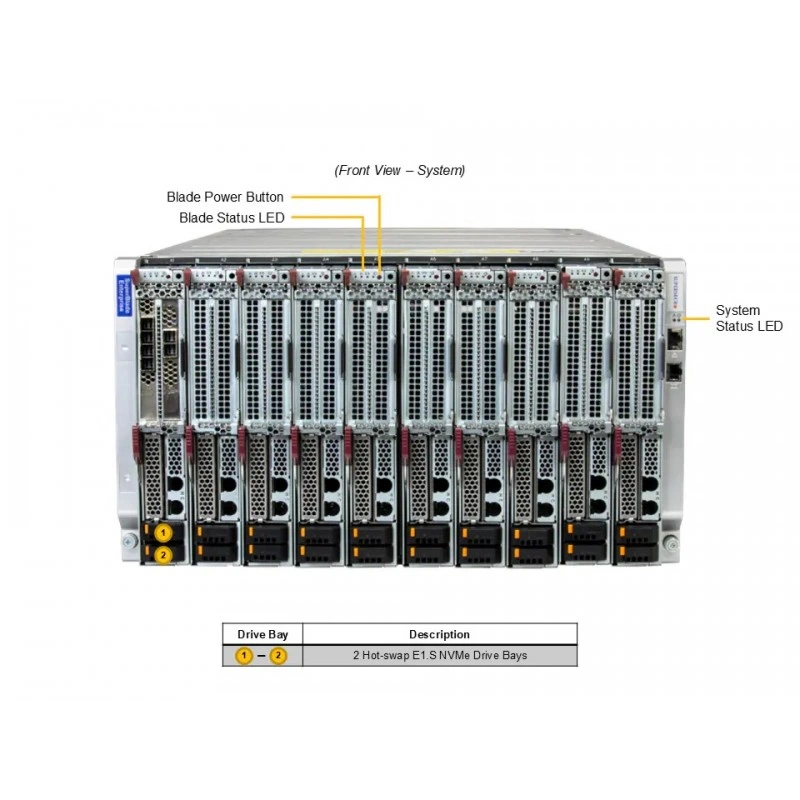

В части накопителей предусмотрены 2 hot-swap отсека E1.S, а через адаптер можно использовать 2 накопителя M.2 2280 или 2 M.2 22110 NVMe SSD. В секции расширения указаны 3 слота PCIe 5.0 x16, рассчитанные на 1 FHHL single-width PCIe карту, 1 HHHL/LP single-width PCIe карту и 1 OCP 3.0 карту. Также заявлена поддержка до 400Gb NDR InfiniBand, DPU и LP GPU. На фронтальной панели есть кнопка питания, а из индикаторов - Power, UID, Network Activity и Fault LED.

Габариты изделия составляют 1.7 дюйма по высоте, 9.83 дюйма по ширине и 24.8 дюйма по глубине. Вес - 15.2 lb, или 6.89 кг. Цветовое исполнение - Metalic Silver with Black Drive Bays. Устройство соответствует RoHS. Рабочий диапазон температуры составляет 10 °C ~ 35 °C, нерабочий - от -40 °C до 60 °C. Рабочая влажность - 8% до 90% без конденсации, нерабочая - 5% до 95% без конденсации.

Применение

Платформа подходит для сборки плотных вычислительных узлов SuperBlade в корпоративных и исследовательских инфраструктурах, где важны высокая концентрация серверов в стойке, поддержка современных процессоров Intel Xeon 6900-series, GPU-ускорение, NVMe-хранилище, удаленное управление и жидкостное охлаждение.

Совместимость

Из подтвержденных совместимых и сопутствующих позиций указаны материнская плата MBD-B14DBE-AP, CPU carrier SKT-1554H-BK00-FXC для Socket BR (LGA7529), жидкостный модуль LCS-SLCM-X0075 для X14 AP B14DBE-AP, адаптер AOM-B-2M5-P с поддержкой двух PCIe 5.0 x4 M.2, а также опциональные модули TPM AOM-TPM-9670V и AOM-TPM-9671V. Для VROC доступны AOC-VROCPREMOD и AOC-VROCSTNMOD, для управления и обслуживания упомянут пакет SFT-DCMS-Single.

Монтаж и эксплуатация

Для работы платформы требуется жидкостное охлаждение. В примечании указано, что complete system должна включать минимум 1 CPU и 1 DIMM. Также отмечено, что изображение может показывать конфигурацию с дополнительными опциями, поэтому стандартный состав следует сверять по parts list. Для обновления BIOS/BMC производитель предлагает обращаться в поддержку.

Комплектация

Стандартный состав поставки в тексте не раскрыт полностью, но в parts list приведены опциональные позиции: TPM security module, VROC, CPU Carrier, Liquid Cooling Module, M.2 adapter и software license SFT-DCMS-Single. Указано, что это optional, not included.

Условия эксплуатации

Рабочая температура: 10 °C ~ 35 °C. Нерабочая температура: -40 °C ~ 60 °C. Рабочая относительная влажность: 8% ~ 90% без конденсации. Нерабочая относительная влажность: 5% ~ 95% без конденсации.

Упаковка и маркировка

В карточке присутствует обозначение Complete System Only. Для идентификации изделия используются SKU SBI-622BA-1NE12-ALC и связанная плата MBD-B14DBE-AP. Изображения демонстрируют sled-модуль и комплектные виды изделия, а также предупреждение о том, что показанная конфигурация может отличаться от стандартной.

Технические характеристики SBI-622BA-1NE12-ALC

Видео и графика

Графический контроллер: Aspeed AST2600

Идентификаторы

SKU: SBI-622BA-1NE12-ALC
Артикул производителя: SBI-622BA-1NE12-ALC

Бренд: Supermicro
Модель: SBI-622BA-1NE12-ALC

Комплектация

Комплект поставки: Платформа SBI-622BA-1NE12-ALC, встроенная плата B14DBE-AP

Мониторинг и индикация

Индикаторы фронтальной панели: Power, UID, Network Activity, Fault

Кнопка фронтальной панели: Power On/Off

Монтаж и установка

Исполнение: Complete System Only

Назначение и классификация

Серия: SuperBlade

Тип товара: Серверная платформа

Накопители и хранение данных

M.2 adapter: AOM-B-2M5-P
Отсеки для накопителей: 2 hot-swap E1.S

Поддержка M.2: 2 M.2 2280 или 2 M.2 22110 NVMe SSD через адаптер

Оперативная память

ECC: Исправляет одиночные ошибки, обнаруживает двойные ошибки
Максимальный объем модуля MRDIMM: до 128 ГБ
Максимальный объем модуля RDIMM: до 256 ГБ
Максимальный объем памяти: До 6 ТБ DDR5 RDIMM 6400 MT/s или до 3 ТБ DDR5 MRDIMM 8800 MT/s

Напряжение памяти: 1.1 В
Слоты памяти: 24 DIMM slots
Тип памяти: ECC DDR5 RDIMM (3DS), ECC Registered MRDIMM

Охлаждение и вентиляция

Требование к охлаждению: Liquid cooling required

Процессорная подсистема

TDP CPU: До 500 Вт
Поддерживаемые процессоры: Intel Xeon 6900-series с P-cores

Сокет процессора: Dual Socket BR (LGA-7529)
Чипсет: System on Chip

Размеры и физические параметры

Вес нетто: 6.89 кг
Высота: 1.7"

Глубина: 24.8"
Ширина: 9.83"

Сертификация и стандарты

TPM: 1 TPM 2.0 Header
TPM modules: AOM-TPM-9670 В, AOM-TPM-9671 В

Защита: TPM 2.0, подписанная прошивка, HW Root of Trust
Стандарты: RoHS

Сеть и интерфейсы

Встроенная сеть: 2 × 25G Ethernet
Дополнительная сеть: Слот для mezzanine-карт с двумя портами 25G Ethernet

Сетевой контроллер: Intel E810-XXVAM2

Слоты расширения и шины

Высокоскоростные соединения: До 400 ГБ NDR InfiniBand, DPU и LP GPU
Поддержка GPU: До 2 LP PCIe 5.0 x 16 single-width GPU

Поддержка карт PCIe: 1 FHHL single-width PCIe card, 1 HHHL/LP single-width PCIe card, 1 OCP 3.0 card
Слоты PCIe: 3 × PCIe 5.0 x 16

Совместимость

CPU Carrier: SKT-1554H-BK00-FXC
Liquid Cooling Module: LCS-SLCM-X0075
Software: SFT-DCMS-Single

VROC: AOC-VROCPREMOD, AOC-VROCSTNMOD
Материнская плата: MBD-B14DBE-AP

Управление и удаленный доступ

BIOS: 64 MB SPI Flash EEPROM с AMI BIOS

Управление: IPMI 2.0, KVM over IP, Redfish API

Условия эксплуатации

Влажность хранения: 5% - 95% без конденсации
Ключевые применения: Scientific Research, High Performance Computing (HPC), Engineering analysis, Oil & Gas
Нерабочая относительная влажность: 5% to 95% (non-condensing)
Нерабочая температура: -40 °C to 60 °C (-40°F to 140°F)

Рабочая влажность: 8% - 90% без конденсации
Рабочая относительная влажность: 8% to 90% (non-condensing)
Рабочая температура: 10 °C - 35 °C
Температура хранения: -40 °C - 60 °C

Цвет и внешний вид

Цвет: Metallic Серебристый with Черный Drive Bays

Документация SBI-622BA-1NE12-ALC

Отзывы о товаре

Оксана Яковлева10.06.2025

5/5

Для SuperBlade-проекта нужен был модуль с нормальной плотностью и без лишней самодеятельности при сборке. SBI-622BA-1NE12-ALC встал как часть готовой системы, а при первичном вводе все узлы поднялись без сюрпризов. Для тяжелых расчетов и плотного размещения в стойке это оказался рабочий вариант.

Плюсы товара

простая диагностика

0 0

Вопросы о товаре

Какие требования к охлаждению нужно заложить для SBI-622BA-1NE12-ALC, если планируется установка CPU с повышенным TDP?

Для этой платформы требуется liquid cooling. Также указано, что поддержка CPU с TDP до 500 Вт предполагает жидкостное охлаждение, иначе можно не обеспечить допустимый тепловой режим при нагрузке.

Как не ошибиться с совместимостью при подборе CPU/карриджа и материнской платы для SBI-622BA-1NE12-ALC?

В карточке указаны подтвержденные позиции для связки: материнская плата B14DBE-AP и CPU carrier SKT-1554H-BK00-FXC под Socket BR (LGA-7529). Перед заказом проверяйте, что ваша сборка использует именно эту платформенную связку под нужный сокет.

На что обратить внимание при выборе памяти для SBI-622BA-1NE12-ALC, чтобы избежать несоответствия по типу и объему?

Платформа поддерживает до 6 ТБ DDR5 RDIMM 6400 MT/s или до 3 ТБ DDR5 MRDIMM 8800 MT/s, при этом используется ECC и частично разные типы модулей. При подборе конфигурации учитывайте, какой именно тип DIMM вы ставите, чтобы попасть в допустимые лимиты по объему и скорости.

Какие вычислительные “узкие места” может создать неверная постановка GPU в SBI-622BA-1NE12-ALC с учетом PCIe и ограничений по форм-фактору?

Платформа рассчитана на до 2 low-profile PCIe 5.0 x16 single-width GPU, и в секции указаны 3 слота PCIe 5.0 x16 с разными форм-факторами (FHHL/HHHL/ OCP 3.0). Если поставить GPU не в поддерживаемом low-profile single-width формате, можно не получить физическую/электрическую совместимость или нужную посадку в слотах.

Как подготовить сетевую инфраструктуру под SBI-622BA-1NE12-ALC: что есть на плате и как расширяется до нужной связности?

Встроенно доступны 2 порта 25G Ethernet на контроллере Intel E810-XXVAM2, а для расширения предусмотрен слот под mezzanine-карты с двумя 25G. Если в проекте нужны дополнительные 25GbE линии, планируйте наличие mezzanine-карты и соответствие вашей сети этим портам.
