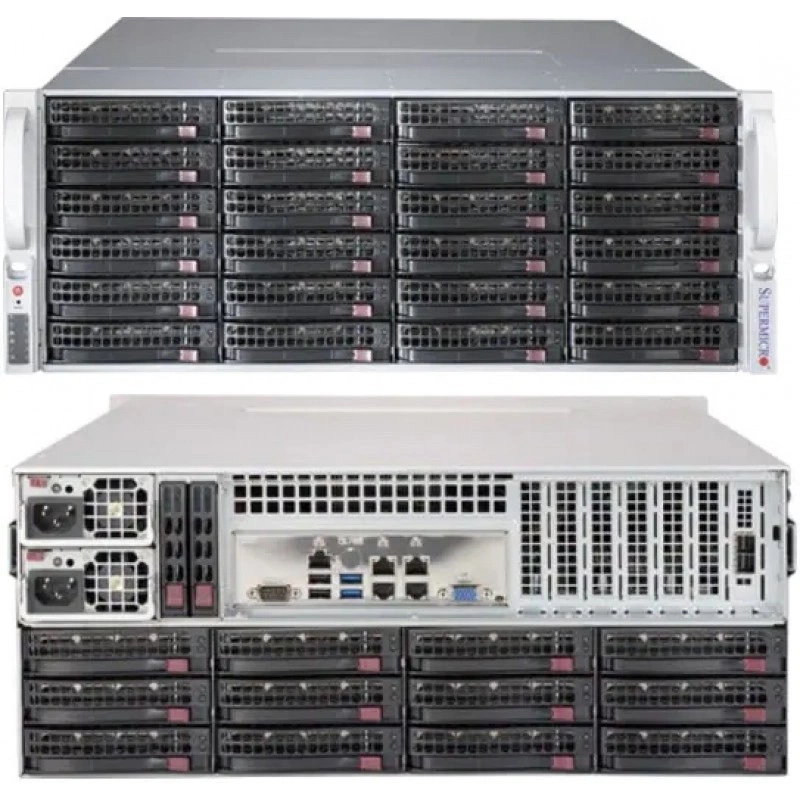

Серверный корпус 4U Supermicro SC847BE1C12-R1K68LPB4 (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Серверный корпус Supermicro SC847BE1C12-R1K68LPB4 выполнен в формате 4U и рассчитан на построение высокоплотных серверных конфигураций. Это шасси поддерживает материнские платы размеров 12" x 10", 13.68" x 13" и 9.6" x 9.6", а также совместимо с одиночными и двухпроцессорными платформами Intel® и AMD. Конструкция ориентирована на установку большого числа накопителей, организацию эффективного охлаждения и применение в серверных системах хранения данных и вычислительных узлах.

Функциональные возможности CSE-847BE1C12-R1K68LPB4

Корпус поддерживает 36 фронтальных и тыльных отсека формата 3.5" для hot-swap накопителей SAS/SATA, а также предусматривает опциональный съемный задний 2.5" HDD. В конфигурации E1C12 используется один SAS3 expander и 12 NVMe backplane, при этом на фронтальную часть приходится 8 линий, а на заднюю 4. Подключение backplane выполнено через Mini SAS HD (SFF-8643). Для питания используются резервированные блоки питания 1600 W класса Titanium с схемой 1+1 и поддержкой PMBus. В конструкции предусмотрены 7 низкопрофильных слотов расширения, 7 горячезаменяемых вентиляторов 80 мм и регулируемый воздушный кожух.

Технические особенности

Шасси поставляется в черном цвете. Габариты корпуса составляют 7" (178 мм) по высоте, 17.2" (437 мм) по ширине и 27.5" (699 мм) по глубине. Масса нетто равна 86 lbs (39 kg), масса брутто 118 lbs (53.52 kg). Размеры упаковки указаны как 27.2" (691 mm) x 17.4" (442 mm) x 39.6" (1006 mm). Система охлаждения построена на 7 высокопроизводительных вентиляторах 80 мм. На лицевой панели предусмотрены кнопки Power On/Off и System Reset, а также индикаторы питания, активности HDD, сетевой активности, UID и состояния вентиляторов/перегрева. Дополнительно присутствует chassis intrusion switch. Рабочий диапазон температуры составляет 5°C - 35°C, диапазон хранения и нерабочих условий -40°C - 70°C. Относительная влажность при эксплуатации: 8% - 90% без конденсации, в нерабочем состоянии: 5% - 95% без конденсации. Блок питания работает от сети 100 - 140 Vac или 180 - 240 Vac при частоте 50 - 60 Hz, эффективность достигает 96%.

Применение

Корпус подходит для серверов хранения данных, дисковых массивов, универсальных серверных платформ и конфигураций, где требуется большое число 3.5" hot-swap накопителей, резервированное питание и развитая система охлаждения. Он может использоваться в стойках и корпоративных дата-центрах для построения емких и обслуживаемых серверных решений.

Совместимость

• Материнские платы форматов 12" x 10", 13.68" x 13" и 9.6" x 9.6".
• Процессоры Intel® и AMD, в конфигурациях с одним или двумя процессорами.
• SAS3/SATA3 накопители 3.5" и, опционально, 2.5" накопители.
• Backplane с поддержкой SAS3/SATA3/NVMe в зависимости от исполнения.

Монтаж и эксплуатация

• 7 низкопрофильных слотов расширения.
• 7 горячезаменяемых вентиляторов 80 мм.
• Регулируемый воздушный кожух для организации воздушного потока.
• Резервированные блоки питания 1+1 для отказоустойчивой работы.

Комплектация

• Корпус в исполнении SC847BE1C12-R1K68LPB4.
• 36 hot-swap корзин для 3.5" накопителей.
• Резервированные блоки питания.
• Комплект вентиляторов и элементы внутренней сборки шасси.

Логистические данные

• Масса нетто: 86 lbs (39 kg).
• Масса брутто: 118 lbs (53.52 kg).
• Размер упаковки: 27.2" x 17.4" x 39.6".
• Паллетированная упаковка, удобная для транспортировки и обработки.

Упаковка и маркировка

• Поставляется в паллетированной упаковке.
• Цвет корпуса: black.
