Серверная платформа 3U Supermicro SSG-6039P-E1CR16L (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro SSG-6039P-E1CR16L

Серверная платформа Supermicro SSG-6039P-E1CR16L в корпусе 3U предназначена для построения серверных систем с двумя процессорными сокетами LGA3647 и чипсетом Intel C622. Модель ориентирована на установку процессоров Intel Xeon, использование памяти DDR4 и организацию дисковой подсистемы с поддержкой SAS, RAID и дополнительным размещением M.2 NVMe. Формат 3U обеспечивает больше пространства для накопителей, слотов расширения и охлаждения, чем у компактных решений, при сохранении стойкового исполнения Rack Mount.

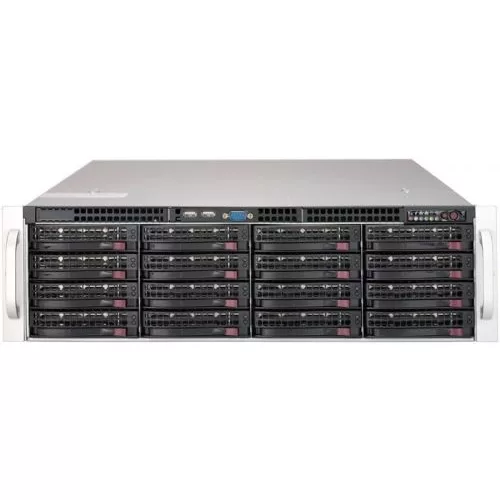

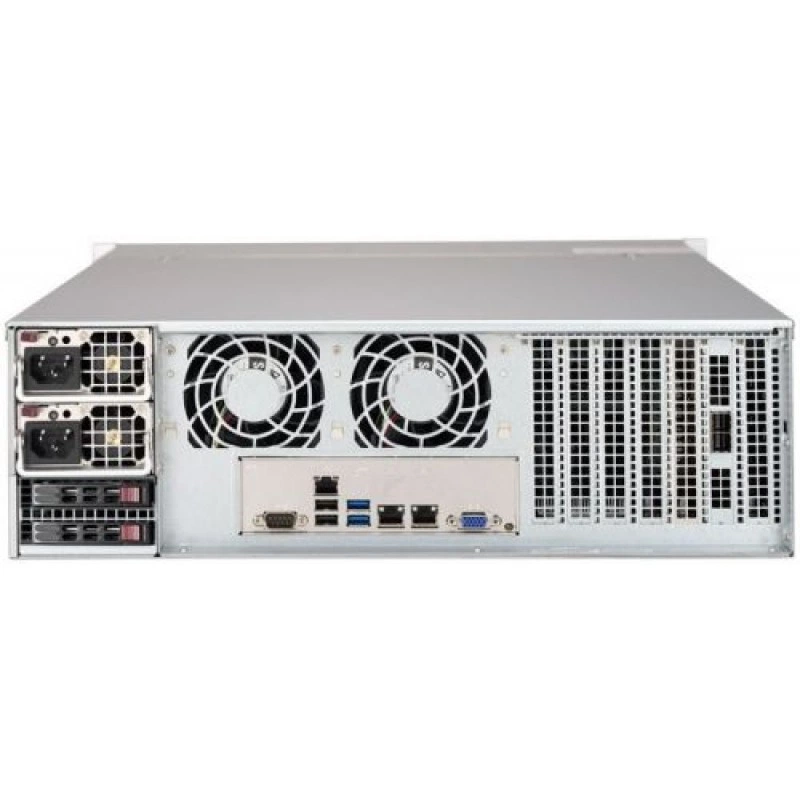

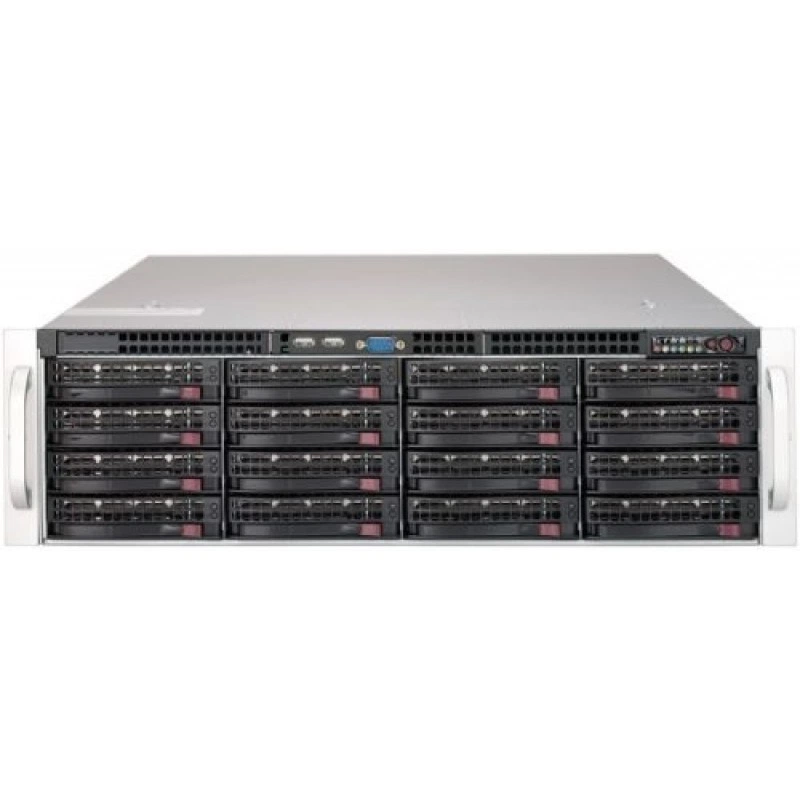

Корпус выполнен в черном цвете и рассчитан на установку в стойку. Платформа включает 16 внешних отсеков 3.5″, 7 слотов расширения, 3 встроенных вентилятора и два блока питания мощностью 1200 Вт в поставке, при этом допускается установка до двух блоков питания. На задней панели предусмотрены USB-порты, VGA, два сетевых интерфейса RJ-45, COM-порт и разъем IPMI для управления. Такая конфигурация подходит для серверов хранения, виртуализации, прикладных сервисов и корпоративных вычислительных задач.

Подсистема памяти рассчитана на 16 модулей DIMM DDR4 с диапазоном частот 2133 - 2933 МГц и максимальным объемом до 4096 ГБ. Для накопителей предусмотрены 16 внешних отсеков 3.5″, интерфейс SAS 12 Gb/s и набор RAID 0, 1, 1E, 10. Интегрированный графический адаптер Aspeed AST2500 используется для базового локального отображения и сервисного доступа, а отсутствие оптического привода и аудиочипсета соответствует серверной специализации платформы.

Ключевые особенности SSG-6039P-E1CR16L

• Форм-фактор: 3U, rack mount.
• Процессорная платформа: 2 сокета LGA3647, поддержка Intel Xeon, TDP до 205 Вт.
• Чипсет: Intel C622.
• Память: 16 слотов DIMM DDR4, частота 2133 - 2933 МГц, объем до 4096 ГБ.
• Дисковая подсистема: SAS 12 Gb/s, до 16 накопителей, RAID 0, 1, 1E, 10.
• Сетевые интерфейсы: 2 порта LAN 10 Гбит/с (RJ-45).
• Питание: 2 блока питания по 1200 Вт.
• Индикация: состояние дисков, сети, питания и перегрева системы.

Технические параметры

• Материнская плата: 1 шт.
• Сокет: LGA3647.
• Модельный ряд процессоров: Intel Xeon.
• Максимум процессоров: 2.
• TDP процессоров: 205 Вт.
• Количество слотов PCI-E x16: 3 шт.
• Количество слотов PCI-E x8: 4 шт.
• Аудиочипсет: отсутствует.
• Тип памяти: DIMM DDR4.
• Слоты памяти: 16.
• Минимальная частота памяти: 2133 МГц.
• Максимальная частота памяти: 2933 МГц.
• Максимальный объем памяти: 4096 ГБ.
• Количество накопителей: до 16 шт.
• Поддержка SAS: 12 Gb/s.
• RAID: 0, 1, 1E, 10.
• Графический адаптер: Aspeed AST2500.
• Оптический привод: отсутствует.

Корпус и подключение

• Модель корпуса: CSE-826SE1C4-R1K62.
• Форм-фактор корпуса: Rack Mount.
• Высота: 3U.
• Отсеки 3.5″: 16 внешних.
• Слоты расширения: 7.
• Высота карт расширения: FH (FP).
• Вентиляторы: 3 встроенных.
• Блоки питания в поставке: 2 шт.
• Максимум блоков питания: 2 шт.
• Мощность блока питания: 1200 Вт.
• Кнопки: Power, System Reset.
• Индикация: Hard drive activity LED, Network activity LEDs, Power fail LED, Power status LED, System Information LED.
• Порты USB: 2 × USB 2.0 и 2 × USB 3.0.
• Сетевые интерфейсы: 2 × LAN 10 Гбит/с (RJ-45).
• COM-порт: 1 шт.
• Разъем IPMI: 1 шт.
• Видеоразъем: 1 × D-Sub (VGA).

Размеры и эксплуатационные параметры

• Габариты: 437 x 132 x 648 мм.
• Вес нетто: 21.8 кг.
• Операционная система: не установлена.
• Цвет корпуса: черный.

Применение

Платформа используется как основа для серверов хранения данных, виртуализации и корпоративной инфраструктуры в стойке. Конфигурация с двумя процессорными сокетами, 16 отсеками для накопителей и поддержкой RAID подходит для задач, где требуется гибкая организация дисковой подсистемы и достаточный ресурс расширения.

Наличие IPMI, VGA, COM-порта и индикаторов состояния упрощает обслуживание и контроль работы системы. Формат 3U дает больше пространства для размещения накопителей и охлаждения, поэтому платформа подходит для задач, в которых важны высокая плотность серверных компонентов и стандартное стойковое исполнение.
