Контроллер Supermicro AOC-USAS-L4iR RAID SAS (СУПЕРМИКРО)

Основная информация о контроллере Supermicro AOC-USAS-L4iR

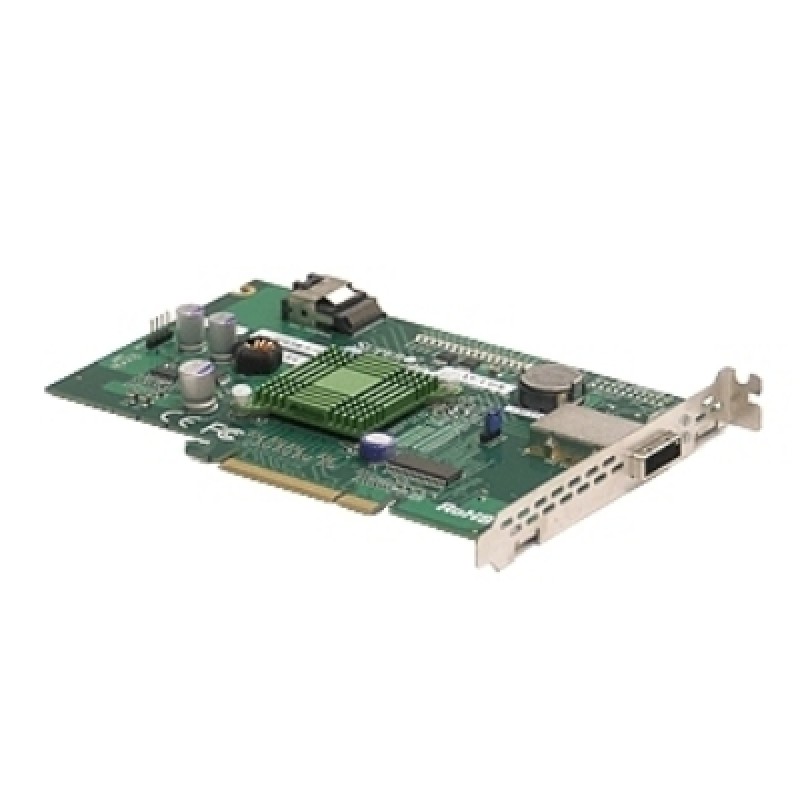

Supermicro AOC-USAS-L4iR - это серверный RAID-контроллер формата UIO MegaRAID для расширения возможностей хранения данных в совместимых системах Supermicro. Модель построена на процессоре Broadcom 1068E с технологией Fusion-MPT и использует интерфейс PCI Express для подключения к материнской плате. Контроллер предназначен для организации RAID-массивов и подключения накопителей через внутренние и внешние SAS-разъемы в серверной среде.

Плата применяется в тех случаях, когда требуется добавить серверу подключение к дисковой подсистеме с поддержкой RAID-режимов и удобным управлением через служебные перемычки и индикаторы. Для внутреннего подключения предусмотрен SAS-порт, который связывает плату с backplane и обеспечивает доступ к накопителям, а внешний порт позволяет работать с внешней корзиной. В модели AOC-USAS-L4iR предусмотрен режим RAID 5 с использованием I-Button и перемычки SWR5, что делает ее удобной для серверных конфигураций, где нужен гибкий выбор режима хранения.

Контроллер ориентирован на совместимые серверные платформы Supermicro и предназначен для задач, связанных с подключением дисков, построением массива и обслуживанием хранилища. На плате предусмотрены LED-индикаторы активности и состояния, а также поддержка режимов IT, IR и SR. Такой набор функций позволяет использовать AOC-USAS-L4iR в инфраструктуре, где важны контролируемое расширение дисковой подсистемы и поддержка серверных режимов работы.

Ключевые особенности AOC-USAS-L4iR

• Тип товара: RAID-контроллер.
• Форм-фактор: UIO MegaRAID.
• Процессор: Broadcom 1068E.
• Интерфейс подключения: PCI Express.
• Подключение к дискам: 4 внутренних и 4 внешних SAS-разъема.
• Режимы RAID: IT, IR, SR.
• RAID 5: Поддерживается через I-Button и SWR5.
• Индикация: LED для активности и состояния.

Подключение и интерфейсы

• Внутренний SAS-разъем: 1.
• Внешний SAS-разъем: 1.
• Подключение к системе: PCI Express host interface.

Функции и возможности

• RAID-режимы: IT, IR, SR.
• RAID 5: Да.
• Управление RAID 5: I-Button и перемычка SWR5.
• Контроль состояния: LED-индикация активности, heartbeat и faults.

Совместимость

• Система: Совместимые серверные платформы Supermicro.
• Назначение: Расширение дисковой подсистемы и RAID-хранилища.

Применение

Контроллер используют в серверных системах для подключения накопителей через SAS и построения RAID-массивов. Он подходит для внутренних backplane-конфигураций и сценариев, где требуется подключение внешней корзины с дисками.

Плата удобна для модернизации серверной подсистемы хранения, организации массива в стойке и работы с режимами IT, IR и SR. Контроллер рассчитан на серверные задачи, в которых нужно управлять доступом к накопителям и использовать дополнительные функции RAID.
