Supermicro AOC-USAS2-L8i, контроллер SAS 8 портов (СУПЕРМИКРО)

Основная информация о контроллере Supermicro AOC-USAS2-L8i

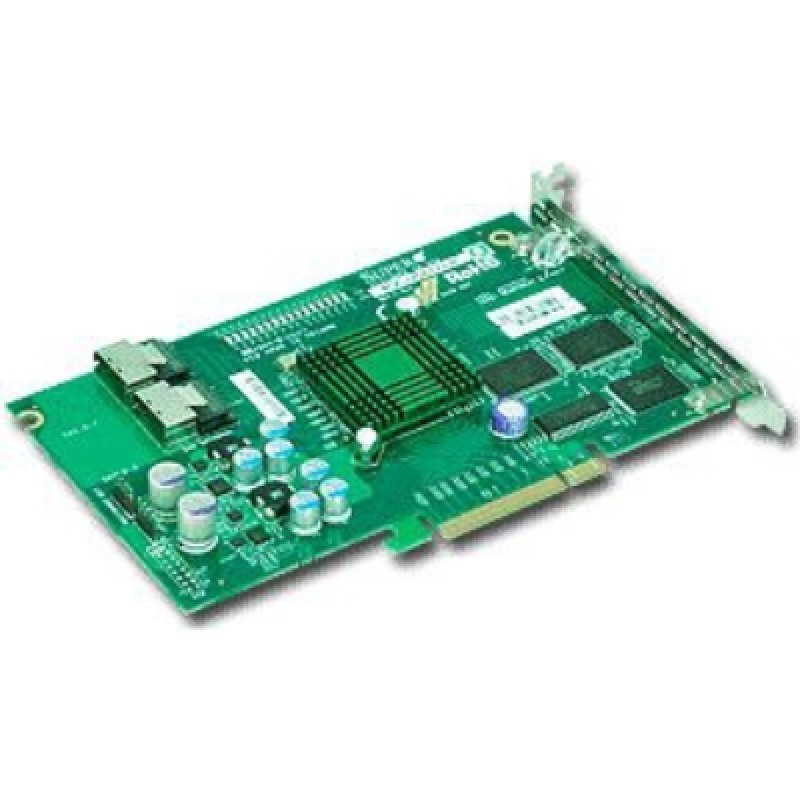

Supermicro AOC-USAS2-L8i - это серверный адаптер расширения для организации высокоскоростного подключения SAS-накопителей в совместимых системах Supermicro. Модель относится к классу add-on card и применяется в задачах хранения данных, где требуется восемь внутренних SAS-подключений, работа через интерфейс PCI Express и поддержка RAID-функций. Это специализированное решение для серверной инфраструктуры, а не универсальная пользовательская плата, поэтому его используют в конфигурациях с соответствующей серверной совместимостью и архитектурой шины.

Контроллер построен на технологии Broadcom 2008 и использует внутренние SAS-порты для подключения накопителей в серверных шасси. В доступных сведениях указано 8 внутренних SAS-разъемов, пропускная способность 6 Гбит/с на порт, поддержка до 63 устройств, а также совместимость с RAID 0, 1, 10 и 1E. Модель подходит для систем, которым требуется высокая плотность подключения накопителей и централизованное управление дисковой подсистемой. Форм-фактор UIO и интерфейс PCI Express делают карту частью серверной платформы, где важны корректное размещение и согласованная работа с материнскими платами Supermicro.

AOC-USAS2-L8i также поддерживает программное сопровождение MegaRAID Storage Manager, автоматическое согласование ширины PCI-E, функции управления питанием и передачу данных SAS и SATA на скоростях 3,0 и 6,0 Гбит/с. Устройство работает с протоколами SSP, SMP, STP и SATA, а также поддерживает зонирование с SAS2 expanders. Для серверных решений это означает гибкость при построении подсистемы хранения и подключении совместимых накопителей в пределах одной инфраструктуры.

По назначению плата применяется в серверных платформах, где требуется не просто подключение дисков, а именно RAID-контроллер с набором внутренних SAS-интерфейсов. В качестве аксессуара Supermicro модель ориентирована на совместимые UIO-материнские платы и серверы Supermicro, а ее использование оправдано в конфигурациях с ростом потребности в дисковой емкости и контроле над SAS/SATA-хранилищем.

Ключевые особенности AOC-USAS2-L8i

• Тип изделия: Серверная плата расширения.
• Назначение: RAID-контроллер для SAS-накопителей.
• Порты: 8 внутренних SAS.
• Скорость: 6 Гбит/с на порт.
• Интерфейс: PCI Express.
• Чипсет: Broadcom 2008.
• Поддержка RAID: 0, 1, 10, 1E.
• Поддержка устройств: До 63 устройств.
• Протоколы: SSP, SMP, STP, SATA.
• Управление: MegaRAID Storage Manager.
• Совместимость: UIO-материнские платы и серверы Supermicro.
• Форм-фактор: UIO.
• Статус: EOL.

Технические параметры

• Контроллер: Broadcom 2008.
• Каналы подключения: 8 внутренних SAS.
• Скорость передачи: 6 Гбит/с на порт.
• Поддержка SAS и SATA: 3,0 и 6,0 Гбит/с.
• Шина: PCI Express, автоматическое согласование ширины PCI-E 1.x и 2.x.
• Поддержка RAID: 0, 1, 10, 1E.
• Максимум устройств: 63.
• Размеры: 4,376 x 6,6 дюйма.

Подключение и интерфейсы

• Внутренние SAS-разъемы: 8.
• Интерфейс хоста: PCI Express.
• Поддерживаемые протоколы: SSP, SMP, STP, SATA.

Функции и возможности

• RAID-функции: RAID 0, 1, 10, 1E.
• Зонирование: Поддерживается с SAS2 expanders.
• Управление: MegaRAID Storage Manager.
• Питание: Поддержка управления энергопотреблением.

Совместимость

Плата предназначена для совместимых серверов и материнских плат Supermicro с UIO-слотом. Она используется в системах хранения данных, где требуется подключение внутренних SAS-накопителей и работа с RAID-массивами.

Применение

Контроллер применяют в серверных конфигурациях для построения массивов хранения на SAS- и SATA-накопителях. Он подходит для систем, где нужно подключить несколько внутренних дисков, организовать RAID-массив и управлять дисковой подсистемой через серверную карту расширения.

Модель используют в совместимых платформах Supermicro при создании хранилищ с высокой плотностью подключения дисков. Карта ориентирована на установки, где важны внутренние SAS-линии, поддержка распространенных RAID-режимов и работа в серверной архитектуре UIO.

Логистические параметры

• Бренд: Supermicro.
• Артикул: AOC-USAS2-L8i.
• Масса и габариты упаковки: Не указаны.
• Упаковка: Не указана.
