Серверная платформа Supermicro ARS-121L-DNR (СУПЕРМИКРО)

Артикул: ARS-121L-DNR

Серверная платформа Supermicro ARS-121L-DNR (СУПЕРМИКРО)

от925 000 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверной платформе Supermicro

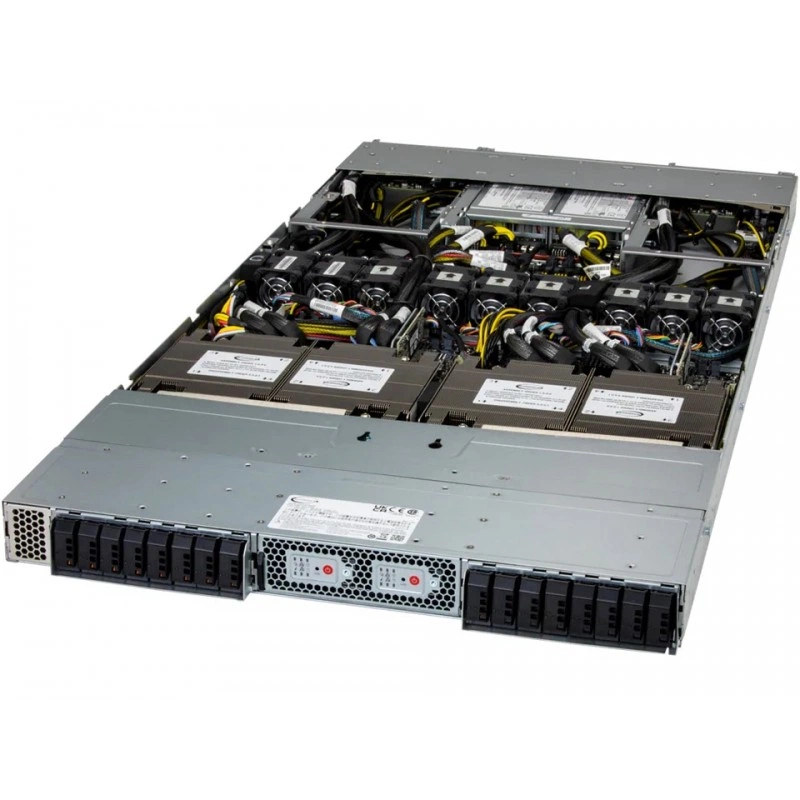

ARS-121L-DNR - это 1U двухузловая серверная платформа Supermicro на базе NVIDIA Grace CPU Superchip. Решение относится к семейству MGX™ и предназначено для задач высокопроизводительных вычислений, гипермасштабируемых облачных сценариев и аналитики данных. Форм-фактор 1U и двухузловая архитектура позволяют размещать вычислительные ресурсы высокой плотности в стойке, сохраняя при этом отдельные аппаратные ресурсы для каждого узла.

Платформа поставляется как полностью собранная система. Для сохранения качества и целостности изделие отгружается только в составе complete system, то есть в собранном виде с минимально необходимой конфигурацией по процессорам, накопителям и сетевым интерфейсам на каждом узле.

Функциональные возможности ARS-121L-DNR

Два горячезаменяемых узла в форм-факторе 1U.

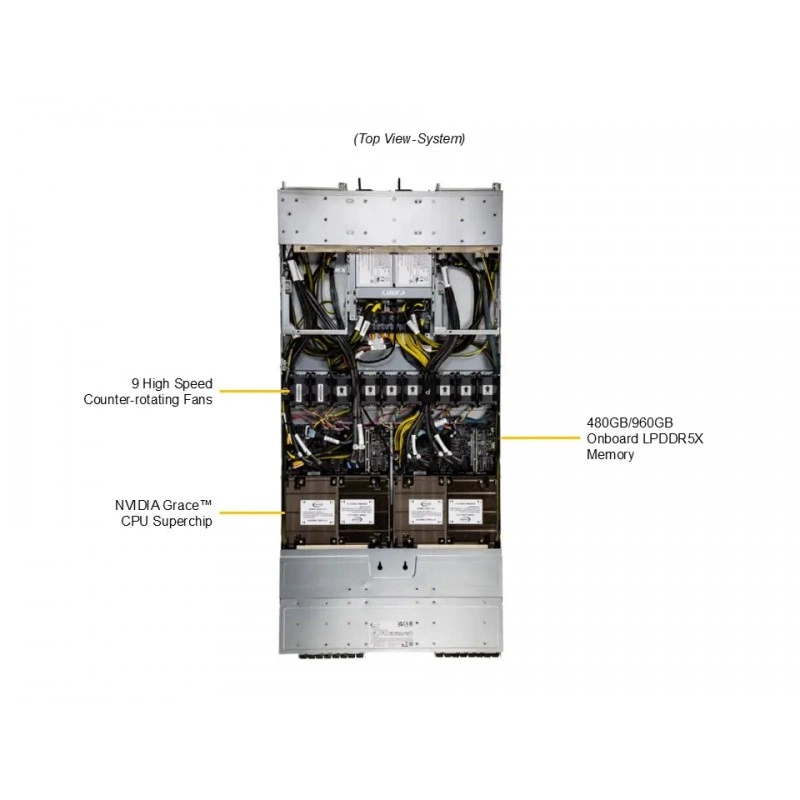

В каждом узле используется NVIDIA Grace CPU Superchip с двумя 72-ядерными процессорами.
Межпроцессорное соединение NVLink Chip-2-Chip (C2C) с пропускной способностью до 900 GB/s и низкой задержкой.
До 960 GB встроенной памяти LPDDR5X на узел.
По 2 слота PCIe 5.0 x16 на узел для NVIDIA BlueField-3 или ConnectX-7; использование GPU не поддерживается.

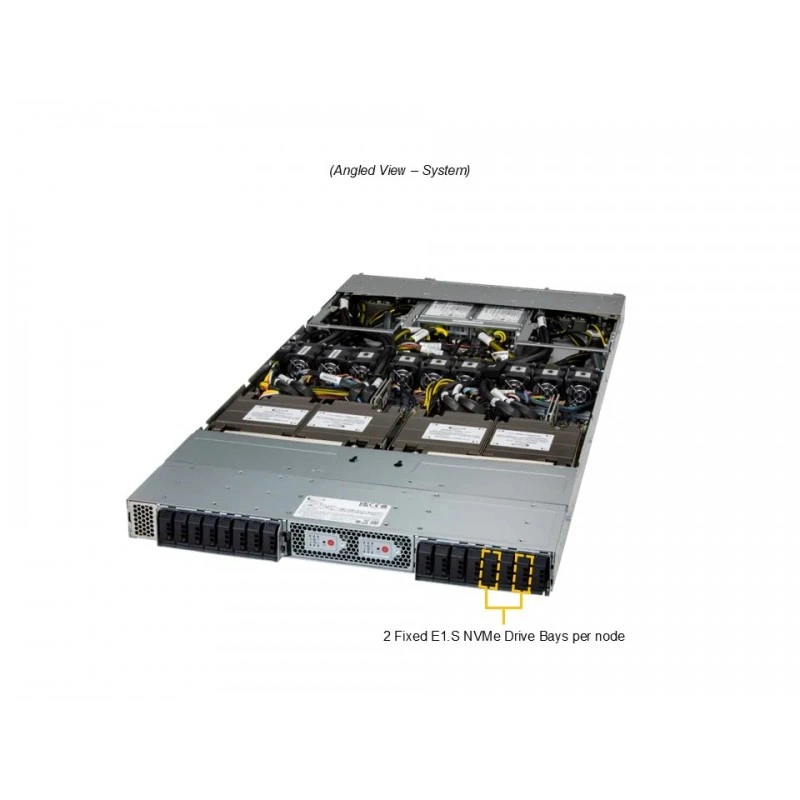

До 4 фронтальных hot-swap слотов E1.S NVMe и до 4 слотов M.2 NVMe на систему, по 2 узла на шасси.
Система охлаждается высоконадежными съемными вентиляторами с контролем скорости вращения.
Поддерживается режим восстановления питания AC power recovery и управление питанием через ACPI.

Технические особенности

Идентификаторы и конструкция

Модель шасси: CSE-GP102TS-R000NDFP.
Тип корпуса: 1U Rackmount.
Цвет исполнения: Silver.
Габариты корпуса: 1.75" (44 mm) по высоте, 17.33" (440 mm) по ширине, 37" (940 mm) по глубине.

Процессорная подсистема

По 2 процессора на узел.
NVIDIA Dual 72-core CPUs on a Grace CPU Superchip.
Поддержка процессоров с TDP до 500W при воздушном охлаждении.

Оперативная память

Onboard Memory.
До 960 GB ECC на узел.

Плата и встроенные устройства

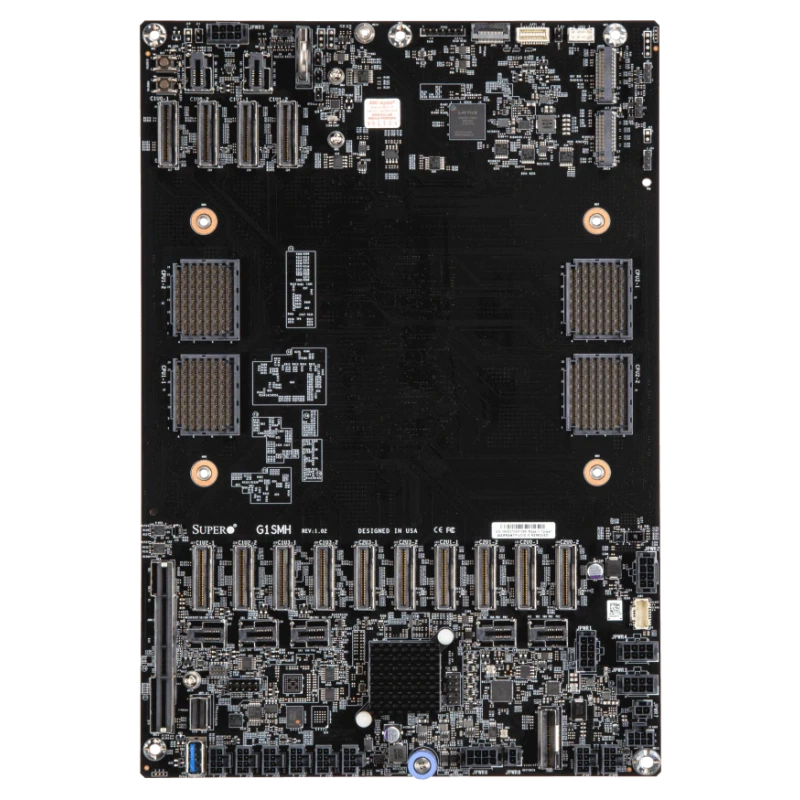

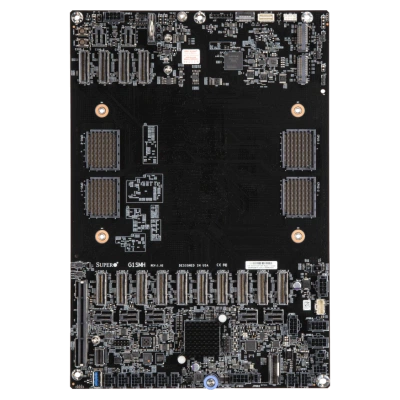

Материнская плата: Super G1SMH.
Chipset: NVIDIA C2.

Подключение и интерфейсы

1 RJ45 1 GbE выделенный BMC LAN порт на узел.
2 USB-порта на задней панели на узел.
1 mini-DP порт на узел.

BIOS и системное ПО

AMI 32MB SPI Flash EEPROM.

Управление и мониторинг

Контроль CPU cores, chipset voltages и memory.
Мониторинг вентиляторов с tachometer monitoring.
PWM fan connectors и статусный контроль скорости.
Мониторинг температуры CPU и chassis environment.
Thermal Control для разъемов вентиляторов.

Слоты расширения и хранение данных

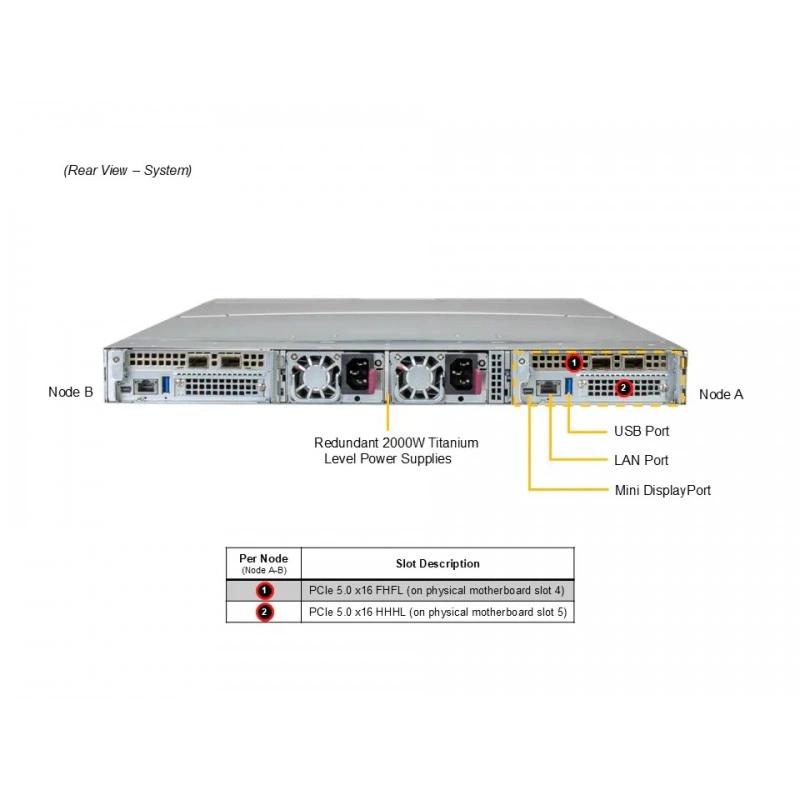

По 2 PCIe 5.0 x16 FHFL слота на узел.

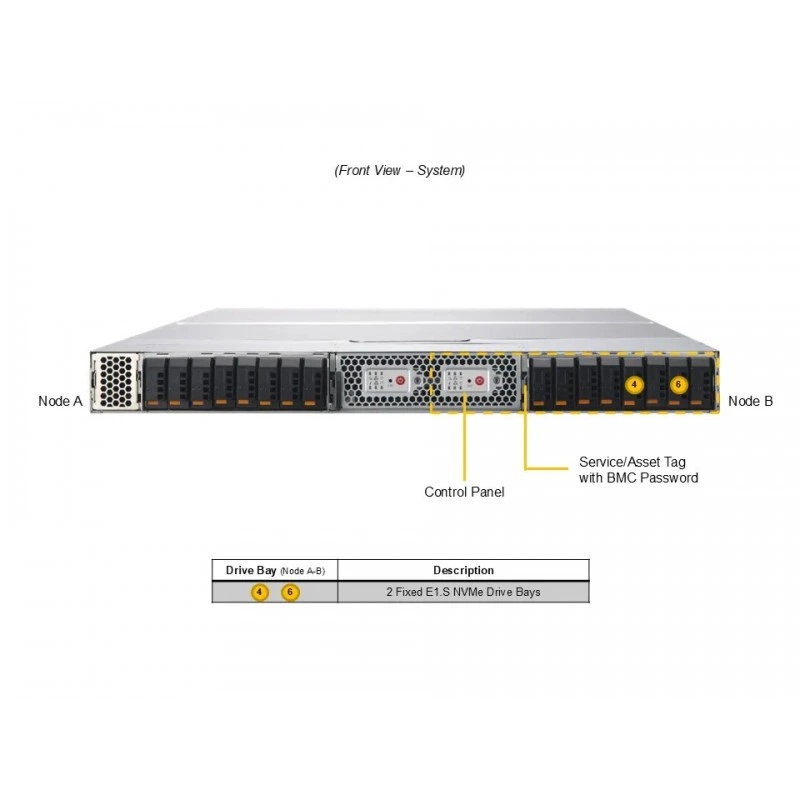

По 4 front hot-swap E1.S NVMe drive bays на систему.
По 4 M.2 NVMe слота M-key на систему.

Охлаждение и питание

До 9 removable heavy-duty 4 cm fan(s).
2x 2000W redundant Titanium Level (96%) power supplies.
Размер блока питания: 73.5 x 40 x 185 mm.
Диапазоны входного питания: 100-127Vac / 50-60Hz, 200-220Vac / 50-60Hz, 220-230Vac / 50-60Hz, 230-240Vac / 50-60Hz, 220-240Vac / 50-60Hz для UL only, 230-240Vdc / 50-60Hz для CQC only.
Power-on mode for AC power recovery.
ACPI Power Management.

Размеры, упаковка и логистика

Размер упаковки: 9.5" (H) x 28" (W) x 48" (D).
Вес нетто: 48.5 lbs (22 kg).
Вес брутто: 65.5 lbs (29.7 kg).

Применение

Платформа подходит для высокоплотных инфраструктур, где требуется сочетание двухузловой архитектуры, энергоэффективной серверной подсистемы и ускоренного ввода-вывода. Она применяется в сценариях HPC, гипермасштабируемых облачных средах и системах аналитики данных. Поддержка BlueField-3 или ConnectX-7 делает платформу удобной для задач сетевой интеграции и высокоскоростного подключения в дата-центре.

Система ориентирована на полностью собранную поставку и использование в стойке 1U, что упрощает внедрение в серверных залах и стандартизированных инфраструктурах. Конфигурация с hot-swap накопителями, развитым мониторингом и резервированным питанием рассчитана на круглосуточную эксплуатацию.

Технические характеристики ARS-121L-DNR

Идентификаторы

SKU: ARS-121L-DNR
Артикул производителя: ARS-121L-DNR

Бренд: Supermicro
Модель: ARS-121L-DNR

Мониторинг и индикация

Мониторинг: CPU cores, chipset voltages, memory, температура CPU и chassis environment

Мониторинг температуры: CPU and chassis environment, thermal control for fan connectors

Назначение и классификация

Архитектура: 2-узловая система
Применение: High Performance Computing, Hyperscale Cloud Applications, Data Analytics

Семейство: MGX™
Тип товара: Серверная платформа

Накопители и хранение данных

Накопители E1.S: 4 front hot-swap E1.S NVMe drive bays
Отсеки для накопителей: До 4 фронтальных hot-swap E1.S NVMe

Слоты M.2: До 4 слотов M.2 NVMe

Оперативная память

Максимальный объем памяти на узел: До 960 ГБ

Тип памяти: Onboard memory, ECC LPDDR5X

Охлаждение и вентиляция

Вентиляторы: up to 9 removable heavy-duty 4 см fans

Охлаждение: Съемные вентиляторы, tachometer monitoring, PWM fan connectors, thermal control

Питание

Входное питание: 100-127Vac / 50-60Hz, 1800 Вт 200-220Vac / 50-60Hz, 1980 Вт 220-230Vac / 50-60Hz, 2000 Вт 230-240Vac / 50-60Hz, 220-240Vac / 50-60Hz (UL only), 230-240Vdc / 50-60Hz (CQC only)
Мощность БП: 2 x 2000 Вт redundant Titanium Level (96%)

Размер блока питания: 73.5 x 40 x 185 мм
Управление питанием: ACPI Power Management

Подключение и интерфейсы

Видео: 1 mini-DP port per node

Внешние порты: 2 USB на задней панели, 1 mini-DP на узел

Процессорная подсистема

TDP CPU: До 500 Вт при воздушном охлаждении
Количество процессоров на узел: 2

Процессор: NVIDIA Dual 72-core CPUs on a Grace CPU Superchip
Чипсет: NVIDIA C2

Размеры и физические параметры

Вес брутто: 29.7 кг
Вес нетто: 22 кг
Высота: 1.75" (44 мм)
Габариты упаковки: 9.5" x 28" x 48"

Глубина: 37" (940 мм)
Модель шасси: CSE-GP102TS-R000NDFP
Форм-фактор: 1U rackmount
Ширина: 17.33" (440 мм)

Сертификация и стандарты

Безопасность: TPM не указан

Сеть и интерфейсы

Сетевой порт BMC: 1 RJ-45 1 Гбит/с dedicated BMC LAN port per node

Сетевые интерфейсы: NVIDIA BlueField-3 или ConnectX-7 на PCIe 5.0 x 16, 1 x RJ-45 1 Гбит/с dedicated BMC LAN порт на узел

Слоты расширения и шины

Слоты PCIe: 2 x PCIe 5.0 x 16 FHFL на узел

Совместимость

Материнская плата: Super G1SMH

Управление и удаленный доступ

BIOS: AMI 32MB SPI Flash EEPROM

Управление: ACPI Power Management, power-on mode for AC power recovery

Функции и возможности

Power recovery: Power-on mode for AC power recovery

Цвет и внешний вид

Цвет: Серебристый

Документация ARS-121L-DNR

Отзывы о товаре

Марина19.02.2025

4/5

Нужна была 1U система под плотную стойку, и ARS-121L-DNR взяли именно из-за двухузловой схемы. При приемке и монтаже вопросов не возникло: шасси собранное, узлы поднимаются отдельно, с разводкой в стойке удобно работать. Для нашей задачи по расчетам и хранению данных это оказался нормальный вариант без лишней возни.

Плюсы товара

качественный корпус

0 0

Вопросы о товаре

Могу ли я установить GPU в эту двухузловую платформу, или потребуется другая модель для видеоускорителей?

В данной платформе использование GPU не поддерживается. Для вычислений и ускорения при подборе конфигурации нужно ориентироваться на то, что PCIe слоты рассчитаны под сетевые адаптеры (BlueField-3 или ConnectX-7).

Какие ограничения по питанию и поведению при пропадании AC стоит заложить, чтобы избежать проблем при запуске после аварий?

Система поддерживает режим восстановления питания AC (AC power recovery) и управление питанием через ACPI. При проектировании важно проверить, как ваш сценарий запуска/перезапуска будет работать после восстановления питания.

Хватит ли мощности и как безопаснее спланировать питание для 2x2000W с резервированием при полной нагрузке?

В платформе установлены два резервируемых блока питания Titanium 2000 Вт. Это позволяет проектировать отказоустойчивое питание, но при расчете на полную нагрузку важно сопоставить требования стойки/ИБП и режимы работы с вашим профилем потребления.

Если я хочу разместить максимум накопителей, на что обратить внимание: интерфейсы и форматы дисков в шасси?

В системе предусмотрены hot-swap отсеки E1.S NVMe и дополнительные слоты M.2 NVMe. Для корректной комплектации заранее определите, какие форм-факторы и типы NVMe вы будете использовать (E1.S в front hot-swap и M.2).

Какую сетевую схему управления и подключения нужно закладывать для дата-центра: есть ли выделенный порт BMC и что с остальными интерфейсами?

На каждый узел предусмотрен выделенный BMC LAN порт 1GbE (RJ45). Для высокоскоростного подключения/ускорения сетевых задач PCIe слоты указаны под BlueField-3 или ConnectX-7, а не под GPU.
