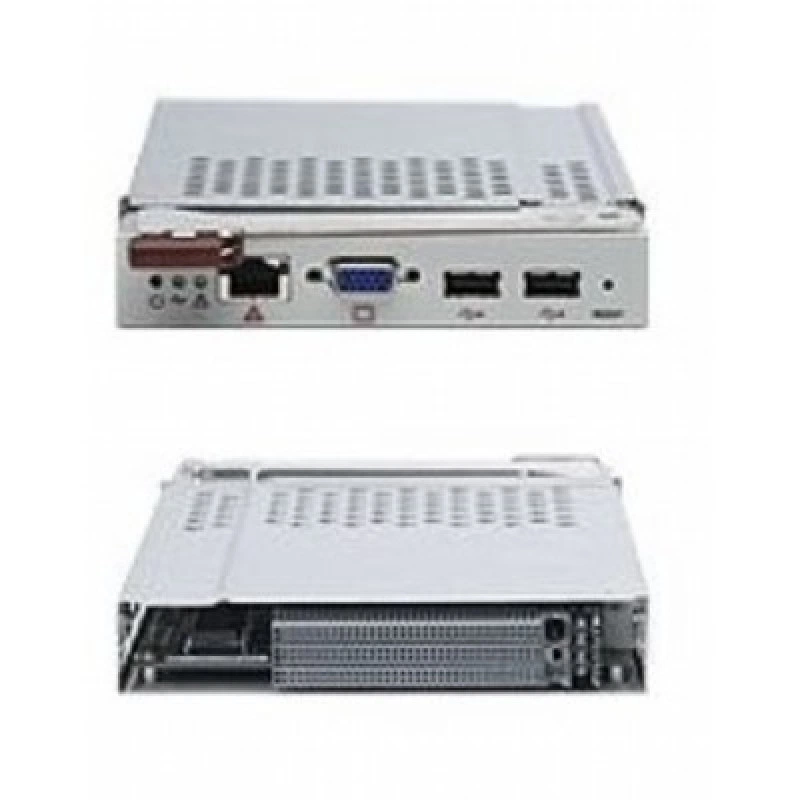

Модуль удаленного управления Supermicro BMB-CMM-002 (СУПЕРМИКРО)

Основная информация о модуле удаленного управления Supermicro BMB-CMM-002

Supermicro BMB-CMM-002 - модуль Mini-CMM для платформы SuperBlade, предназначенный для удаленного управления и мониторинга компонентов серверного шасси. Это специализированный модуль управления, который используется в совместимых системах Supermicro SuperBlade и входит в инфраструктуру администрирования blade-серверов. Форм-фактор и назначение устройства указывают на его роль в централизованном контроле серверных модулей, систем питания, вентиляторов и сетевых узлов внутри шасси.

Модель BMB-CMM-002 поддерживает функции IPMI 2.0, KVM over LAN, Serial over LAN, виртуальные носители через LAN, SNMP trap-уведомления, журнал событий, удаленное управление питанием и инструменты администрирования IPMIView и CLI. На панели предусмотрены VGA-порт, два USB-порта, один LAN-порт, а также подсистемы удаленного управления и обработки видео. Такой набор возможностей делает модуль удобным компонентом для сервисного доступа, удаленной диагностики и контроля blade-инфраструктуры без физического присутствия у стойки.

Модуль рассчитан на установку в совместимые блоки пасс-тру и сетевые модули SuperBlade, включая 10 Gb Ethernet Pass-through Module, 10 Gb Ethernet Switch и InfiniBand QDR switch. Для некоторых конфигураций SuperBlade он является обязательным элементом при установке определенных сетевых модулей и используется в верхнем правом слоте корпуса. BMB-CMM-002 относится к EOL-линейке для 7U SuperBlade, поэтому при подборе важно учитывать совместимость с конкретной серверной платформой и поддерживаемым модулем шасси.

Ключевые особенности BMB-CMM-002

• Тип устройства: Mini-CMM модуль удаленного управления.
• Поддержка управления: IPMI 2.0, KVM over LAN / IP, Serial over LAN, Virtual Media over LAN.
• Сетевой интерфейс: 1 LAN-порт.
• Порты: VGA, 2 USB.
• Удаленное администрирование: IPMIView, CLI, журнал событий, удаленное управление питанием.
• Совместимость: SuperBlade, 10 Gb Ethernet Pass-through Module, 10 Gb Ethernet Switch, InfiniBand QDR switch.
• Статус линейки: EOL для 7U SuperBlade.

Администрирование и удаленный доступ

• Мониторинг: серверные blades, блоки питания, вентиляторы и сетевые переключатели.
• Протоколы: IPMI 2.0, RMCP, RMCP+.
• Функции: KVM over LAN / IP, Serial over LAN, Virtual Media over LAN, SNMP trap, event log, hardware health monitor, remote power control.
• Инструменты: IPMIView, CLI, Supermicro IPMI Tool.

Подключение и интерфейсы

• Порты: VGA, 2 USB, 1 LAN.
• Шина и управление: I²C, IPMI management.
• Аппаратная часть: remote management processor, Video ADC, Video Compress FPGA.

Совместимость

• Платформа: Supermicro SuperBlade.
• Поддерживаемые модули: 10 Gb Ethernet Pass-through Module, 10 Gb Ethernet Switch, InfiniBand QDR switch.
• Монтажное положение: верхний правый слот для первого CMM-модуля.

Применение

Модуль используют в blade-системах Supermicro для централизованного контроля и сервисного управления. Он подходит для администраторов, которым нужен удаленный доступ к инфраструктуре шасси, контроль состояния оборудования и инструменты для обслуживания без прямого доступа к каждому серверному модулю.

Благодаря поддержке KVM, виртуальных носителей, журналов событий и удаленного питания модуль применяют в дата-центрах, серверных комнатах и других инсталляциях SuperBlade, где важны управление, диагностика и оперативное обслуживание системы.
