Сервер Supermicro SYS-5039MP-H8TNR

Основная информация о сервере Supermicro

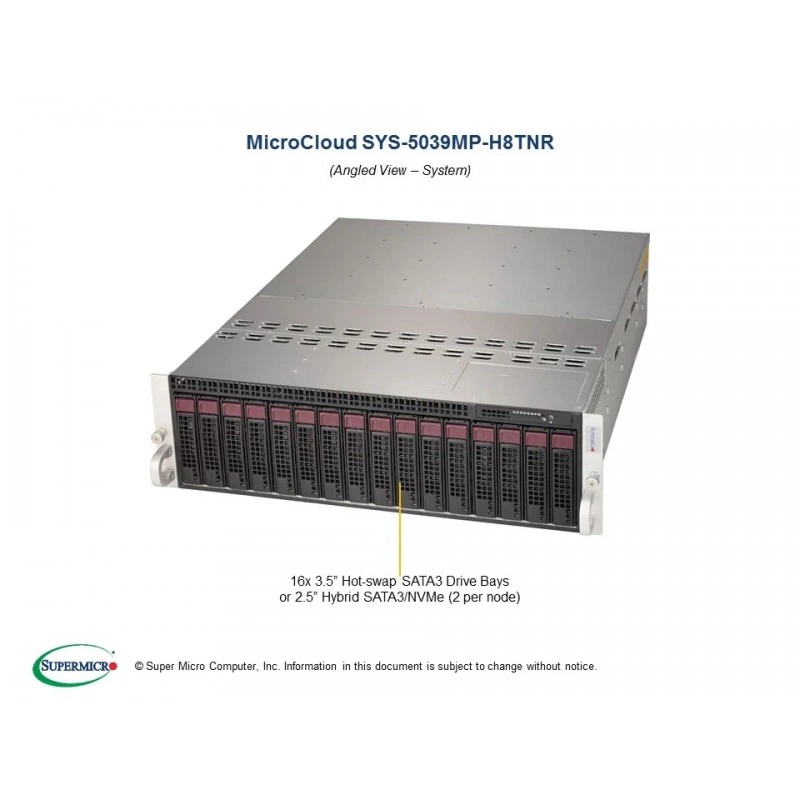

SuperServer 5039MP-H8TNR - это 3U многонодовая серверная платформа MicroCloud на базе шасси CSE-938NH-R2K20BP и встроенной материнской платы Super X11SPD-F. Решение ориентировано на плотное размещение вычислительных узлов в одном корпусе и подходит для задач, где важны высокая компоновочная плотность, централизованное питание и общий набор инфраструктурных компонентов для нескольких узлов. Цвет корпуса - черный.

Платформа использует поузловую архитектуру: в одном корпусе размещены несколько вычислительных узлов, а в комплект поставки входят компоненты шасси, материнские платы, вентиляторы, блоки питания, кабели и модули, необходимые для сборки системы. Визуально и функционально решение относится к линейке MicroCloud и предназначено для серверных сценариев с большим числом однотипных узлов.

Функциональные возможности SYS-5039MP-H8TNR

Система построена для серверной работы с фокусом на вычисления, виртуализацию, облачные сервисы, хостинг и обработку больших объемов данных. Каждый узел поддерживает процессоры Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable в исполнении Single Socket P (LGA 3647), а также TDP до 165 Вт. В конфигурации предусмотрены интерфейсы управления, сетевые порты, средства мониторинга и поддержка удаленного администрирования через IPMI и KVM.

• Поддержка 2nd Gen Intel Xeon Scalable Processors и Intel Xeon Scalable Processors.
• Один процессорный сокет P (LGA 3647) на узел.
• До 28 ядер на процессор.
• Поддержка Intel Optane DCPMM.
• 2 порта Gigabit Ethernet RJ-45 на узел.
• Поддержка IPMI 2.0, виртуальных носителей по LAN и KVM over LAN.
• Два варианта слотов расширения: PCI-E 3.0 x16 low-profile и Micro-LP PCI-E 3.0 x8.
• Поддержка двух накопителей M.2 форм-фактора 2280 с ключом M-Key.
• Четыре hot-swap вентилятора 8 см с регулировкой скорости.

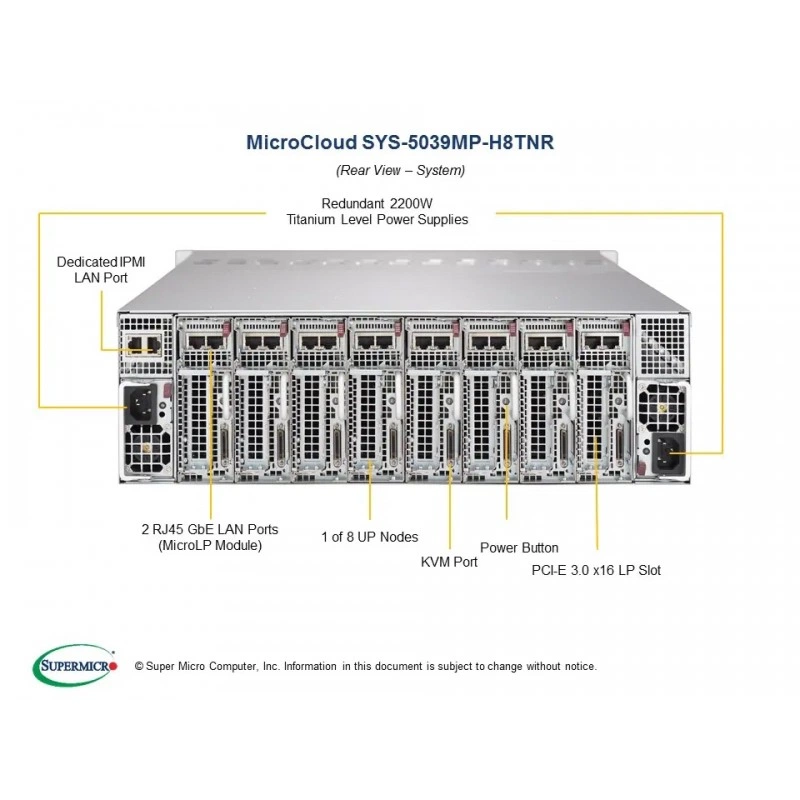

• Резервируемые блоки питания 2200 Вт с сертификацией Titanium Level.

Технические особенности

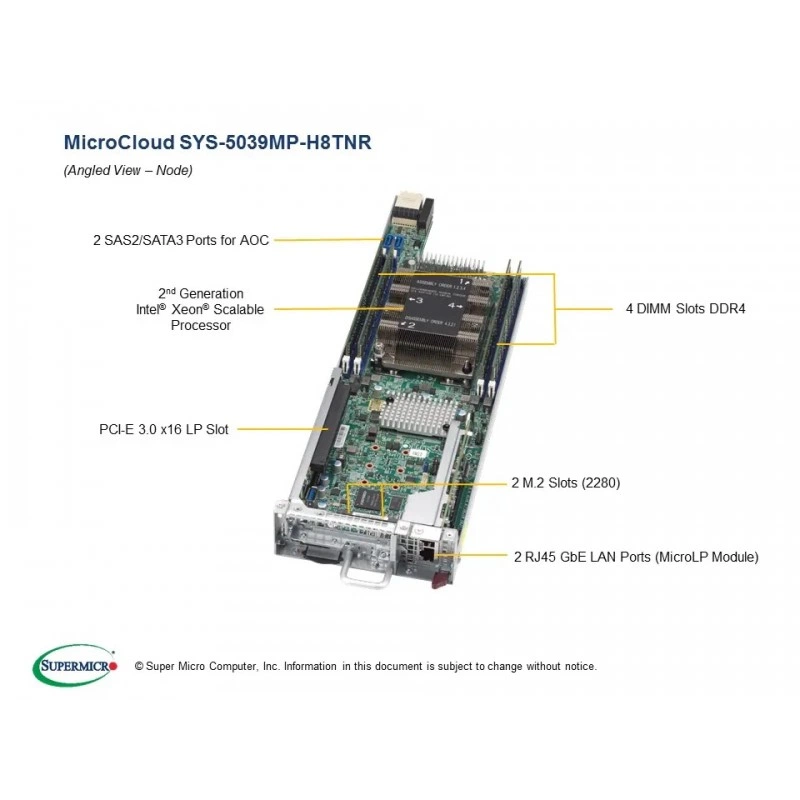

Для памяти предусмотрено 4 слота DIMM на узел и поддержка до 1 ТБ 3DS ECC DDR4-2933 RDIMM/LRDIMM. Также заявлена совместимость с режимами 2933/2666/2400/2133 МГц ECC DDR4 RDIMM/LRDIMM. В спецификации указана поддержка Intel C621 chipset, SATA3 (6 Гбит/с) через контроллер C621, ASPEED AST2500 BMC и графика ASPEED AST2500 Graphics.

• Материнская плата: Super X11SPD-F.
• Чипсет: Intel C621.
• Память: 4 DIMM, до 1 ТБ 3DS ECC DDR4-2933 RDIMM/LRDIMM.
• Накопители: 2 SATA3 (6 Гбит/с) порта на узел.
• IPMI: IPMI 2.0, виртуальные носители по LAN, KVM over LAN, ASPEED AST2500 BMC.
• BIOS: 128Mb SPI Flash EEPROM с AMI BIOS, DMI 2.3, ACPI 1.0/2.0, USB Keyboard support, SMBIOS 2.3.
• Размеры шасси: 5.21" (132 мм) x 17.26" (438 мм) x 23.2" (589 мм).
• Размеры упаковки: 11.65" (H) x 26.26" (W) x 34" (D).
• Вес нетто: 28.21 кг.
• Вес брутто: 39.92 кг.
• Питание: 2200W redundant power supplies with PMBus, вход 100-127Vac / 200-220Vac / 220-230Vac / 230-240Vac / 230-240Vdc, частота 50-60Hz.
• Рабочая температура: 10°C to 35°C.
• Температура хранения: -40°C to 70°C.
• Рабочая влажность: 8% to 90% без конденсации.
• Влажность хранения: 5% to 95% без конденсации.
• Соответствие RoHS.

Применение

Система рассчитана на задачи Big Data Analytics, cloud and virtualization, web hosting, виртуальные машины, социальные сети, CDN и business hosting. Форм-фактор 3U и многонодовая компоновка делают платформу удобной для плотных серверных инсталляций, где требуется объединить несколько узлов в одном шасси и упростить обслуживание инфраструктуры.

Совместимость

В комплектной и optional-экосистеме указаны совместимые опции для управления хранением, сетью, RAID и безопасностью. Среди них присутствуют TPM-модули AOM-TPM-9670V и AOM-TPM-9671V, ключи Intel VROC, а также совместимые сетевые адаптеры и storage controller cards. Для системы перечислены tested memory, tested M.2 list, NVMe options, drive options и OS Certification Matrix.

• Совместимая материнская плата: MBD-X11SPD-F.
• Совместимый корпус: CSE-938NH-R2K20BP.
• Поддержка Intel VROC RAID Key.
• Опции сетевых карт и storage controller cards перечислены в списке совместимости.
• Есть OS Certification Matrix и списки тестированных накопителей и модулей памяти.

Монтаж и эксплуатация

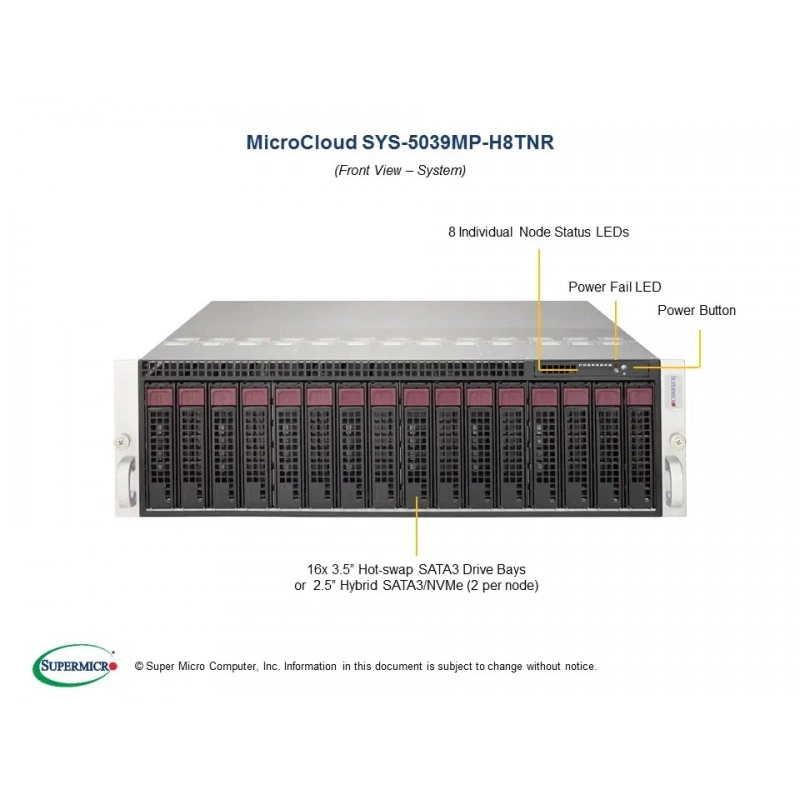

Корпус рассчитан на серверную установку в стойку и поставляется с комплектом рельс. Охлаждение реализовано через четыре hot-swap вентилятора 8 см с управлением скоростью. Система использует резервируемые блоки питания и ориентирована на длительную непрерывную работу в условиях дата-центра. На передней панели предусмотрены кнопка включения/выключения и индикаторы питания и статуса узла.

Комплектация

Parts list включает материнскую плату, шасси, add-on card / module, кабели, вентиляторы, лотки для дисков, air shroud, радиаторы, riser card, комплект рельс и блоки питания. Также в optional parts list указаны дополнительные TPM-модули, RAID keys, storage controller cards, network cards, tray options и сервисные программные лицензии.

Логистические данные

Габариты упаковки составляют 11.65" x 26.26" x 34", масса брутто - 39.92 кг. Наличие указанных размеров и веса позволяет учитывать изделие как крупногабаритную серверную платформу при хранении, доставке и размещении на складе.

Упаковка и маркировка

В спецификации указан черный цвет корпуса. Внутри parts list для отдельных элементов также указаны артикулы комплектующих, включая блоки питания PWS-2K20A-1R, рельсы MCP-290-00057-0N, вентиляторы FAN-0194L4 и салазки MCP-220-00094-0B. Маркировка базируется на системном SKU SYS-5039MP-H8TNR и связанных part number для узлов и опций.

Эксплуатационные параметры

Система поддерживает мониторинг CPU, напряжений +3.3V, +5V, +12V, standby-линий, VBAT, памяти и напряжений чипсета. Также предусмотрены температурный мониторинг CPU и шасси, контроль зоны охлаждения и функции Watchdog. Управляющее ПО включает Intel Node Manager, SSM, SPM, SUM и SuperDoctor 5.

• Мониторинг напряжений и температур по узлам.
• Контроль охлаждающей зоны.
• Watchdog для контроля работоспособности.
• Удаленное администрирование и обслуживание через IPMI/KVM.

Ограничения и условия использования

Для поддержки 2nd Gen Intel Xeon Scalable processors требуется BIOS version 3.2 или выше. Отдельно указано, что low TCase CPUs могут требовать дополнительной конфигурации. Для некоторых режимов мощности и сертификаций применяются ограничения по входному напряжению и региону использования, включая режимы только для UL/cUL или CCC.
