Серверная платформа Supermicro SYS-110D-20C-FRAN8TP (СУПЕРМИКРО)

Артикул: SYS-110D-20C-FRAN8TP

Серверная платформа Supermicro SYS-110D-20C-FRAN8TP (СУПЕРМИКРО)

от354 000 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверной платформе Supermicro

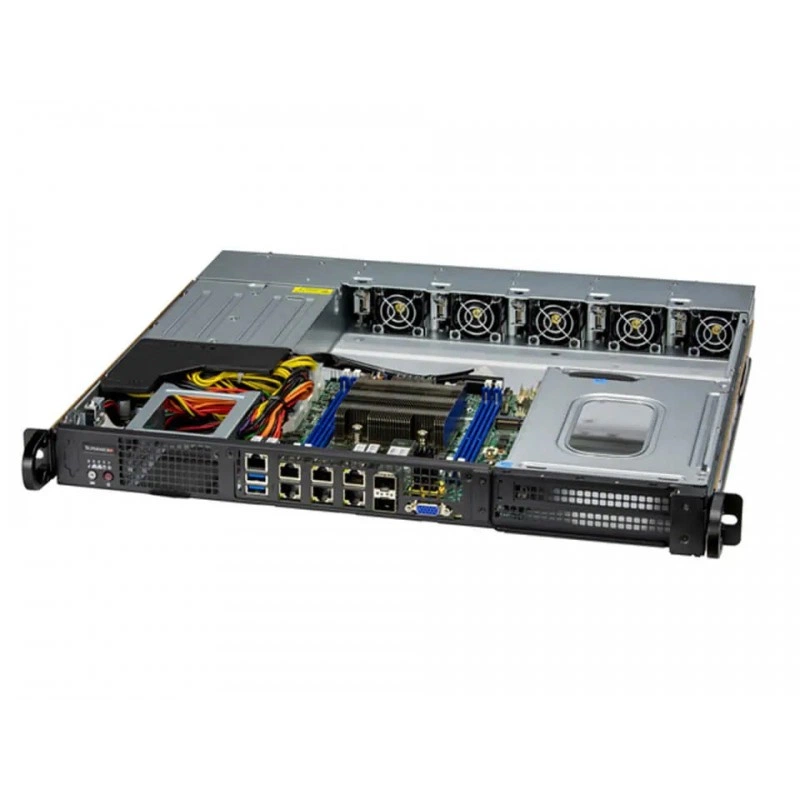

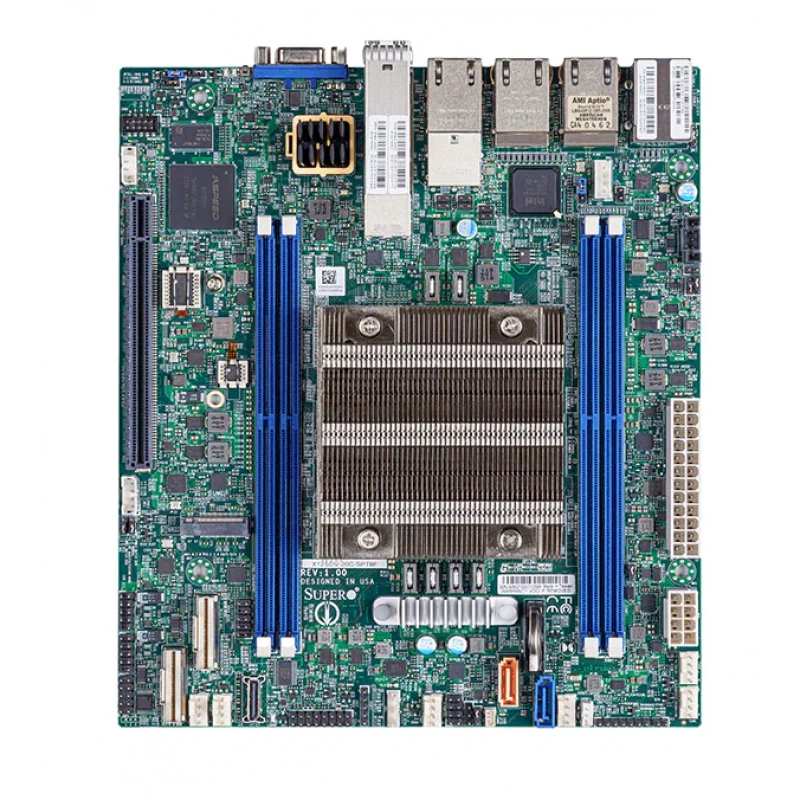

Supermicro SYS-110D-20C-FRAN8TP представляет собой компактную 1U rackmount edge platform для задач на периферии сети и в инфраструктуре, где важны производительность, сетевые возможности, защищённая аппаратная база и удобство удалённого администрирования. В основе решения используется интегрированная плата Super X12SDV-20C-SPT8F и шасси CSE-515M-R000NP2. Платформа ориентирована на сценарии Intel Xeon Processor D, включая 20-ядерный класс процессоров, и поставляется как готовая серверная система для внедрения в стойку.

Функциональные возможности SYS-110D-20C-FRAN8TP

Система рассчитана на работу с процессорами Intel Xeon Processor D-2700 Series, поддерживает один процессор в исполнении Single FCBGA-2579 и предназначена для воздушного охлаждения CPU с TDP до 120 W. Платформа предлагает до 1 double-width или 1 single-width GPU, а в качестве поддерживаемой графики указана NVIDIA PCIe L4. Связь CPU и GPU реализуется через PCIe 4.0 x16 CPU-to-GPU Interconnect.

Подсистема памяти включает 4 DIMM-слота и поддержку DDR4-2933 MT/s. Максимальный объём памяти составляет до 256 GB для Registered ECC RDIMM и до 512 GB для LRDIMM, при этом поддерживаются как ECC, так и non-ECC модули. Напряжение памяти составляет 1.2 V.

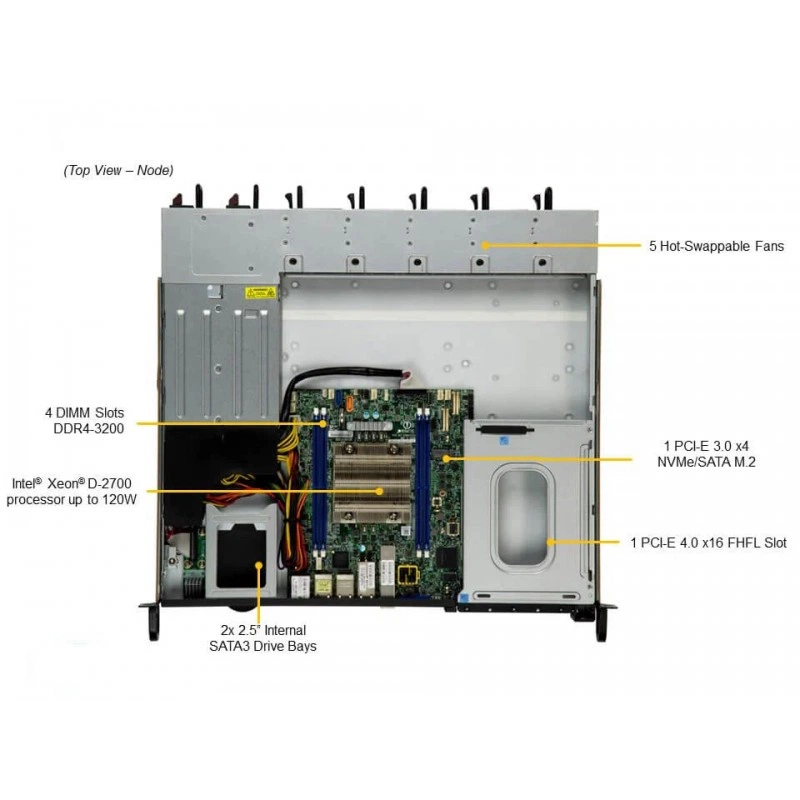

Для хранения данных предусмотрены 2 внутренних отсека 2.5" с вариантами подключения 2x PCIe 4.0 NVMe x8 SlimSAS или 1x OCuLink. На плате есть 1x M.2 M-Key 2242/2280 с поддержкой SATA/PCIe 3.0 x4. Такая конфигурация позволяет использовать систему как компактную edge-платформу с локальным быстрым накопителем и резервными сценариями хранения.

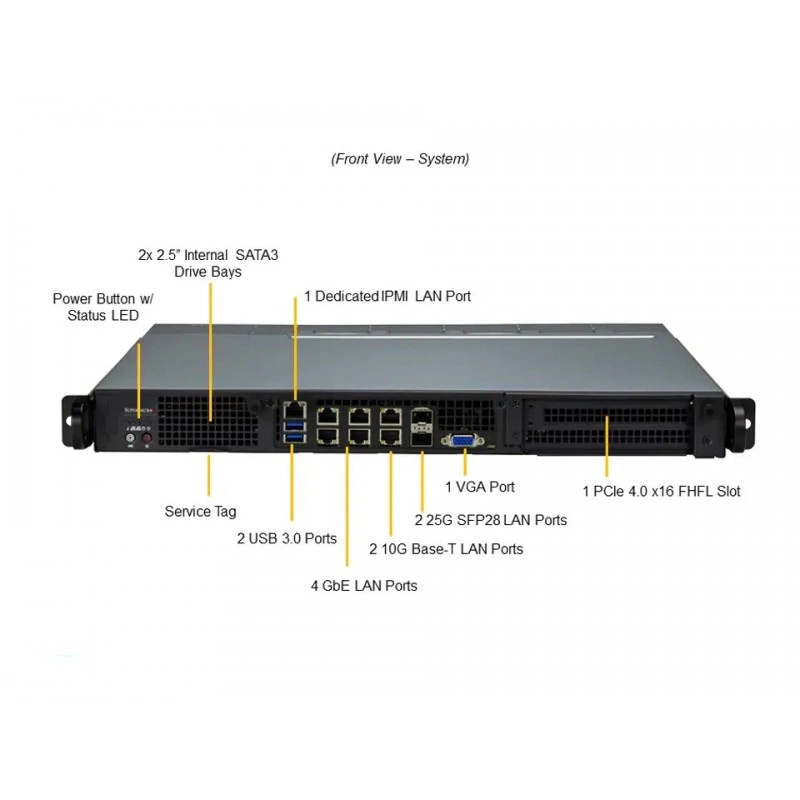

Сетевой блок и интерфейсы построены вокруг набора портов: 4 RJ45 1GBASE-T на Intel I350, 2 SFP28 25GbE на Intel SoC и 2 RJ45 10GBASE-T на Intel X550. Для удалённого управления и сервисных задач предусмотрен 1 выделенный RJ45 1 GbE BMC LAN порт. Также имеются 2 USB-порта и 1 VGA-порт.

Технические особенности

Форм-фактор: 1U Rackmount.
Шасси: CSE-515M-R000NP2.
Процессор: Intel Xeon Processor D-2700 Series, single FCBGA-2579.
Ограничение по TDP CPU: до 120 W, воздушное охлаждение.
Память: 4 DIMM-слота, DDR4-2933 MT/s, до 256 GB RDIMM или до 512 GB LRDIMM.
Напряжение памяти: 1.2 V.
Сетевые интерфейсы: 4 x 1 GbE RJ45, 2 x 10 GbE RJ45, 2 x 25 GbE SFP28.
Выделенный порт BMC: 1 x RJ45 1 GbE.
USB: 2 порта.
Видео: 1 x VGA.
Поддержка управления: SuperCloud Composer®, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA).
Функции питания: power-on mode for AC power recovery, ACPI Power Management.
Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliance, cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery, system lockdown.
Мониторинг: контроль CPU cores, chipset voltages, memory, вентиляторов и температуры.

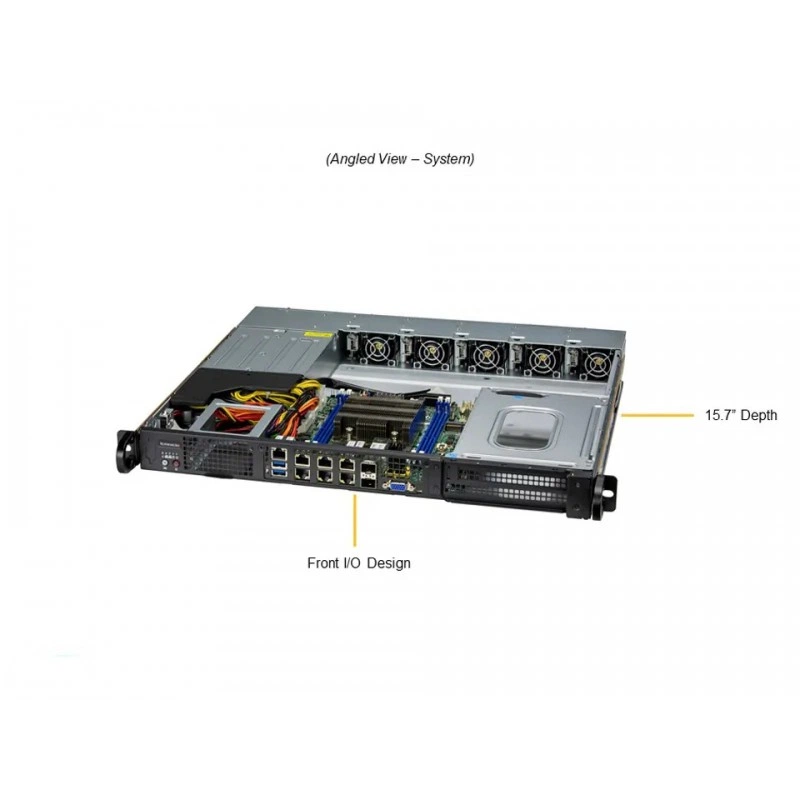

Габариты: высота 1.7" (43 mm), ширина 17.2" (437 mm), глубина 15.7" (399 mm).
Упаковка: 7.9" (H) x 26.7" (W) x 23.8" (D).
Вес: gross 29 lbs (13.15 kg), net 18 lbs (8.16 kg).
Цвет: silver.
Комплектация: motherboard/chassis MBD-X12SDV-20C-SPT8F и CSE-515M-R000NP2, rail set MCP-290-00102-0N, inner rail MCP-290-00108-0B, а также указанные стандартные части и опциональные кабели/рейлы из блока Parts List.

Применение

Платформа подходит для edge-развёртываний, сетевой безопасности, интеллектуального периметра и компактных серверных сценариев, где требуется сочетание процессора Intel Xeon D-2700, встроенных высокоскоростных сетевых интерфейсов, возможности установки GPU и функций удалённого управления. В key applications для этой модели указаны Intel QuickAssist Technology и Networking Security Appliance.

Совместимость

Поддерживаются процессоры Intel Xeon Processor D-2700 Series.
Указана совместимость с NVIDIA PCIe L4.
Для хранения и расширения доступны варианты SlimSAS x8, PCIe 4.0 NVMe x8 и OCuLink.
В части программного управления поддерживаются фирменные утилиты Supermicro для администрирования и обновления.

Монтаж и эксплуатация

Система рассчитана на установку в 1U rackmount и использует воздушное охлаждение процессора. Для фронтальной работы предусмотрены кнопки Power On/Off и UID, а также светодиодная индикация активности диска и сетевых портов. Аппаратная часть и шасси ориентированы на компактное размещение в стойке и использование в дата-центре или edge-узле.

Ограничения и условия использования

Платформа поддерживает только один процессор в исполнении Single FCBGA-2579 и ориентирована на CPU с TDP до 120 W при воздушном охлаждении. Для графической подсистемы заявлена поддержка до одной double-width или одной single-width GPU. В конфигурации памяти следует учитывать ограничение по числу слотов и различие в максимальном объёме для RDIMM и LRDIMM.

Логистические данные

Вес брутто системы составляет 13.15 kg, вес нетто 8.16 kg. Упаковочные размеры указаны как 7.9" x 26.7" x 23.8".

Технические характеристики SYS-110D-20C-FRAN8TP

Видео и графика

Видеовыходы: 1 x VGA

Идентификаторы

SKU: SYS-110D-20C-FRAN8TP
Артикул производителя: SYS-110D-20C-FRAN8TP

Бренд: Supermicro
Модель: SYS-110D-20C-FRAN8TP

Комплектация

Комплект поставки: MBD-X12SDV-20C-SPT8F, CSE-515M-R000NP2, rail set MCP-290-00102-0N, rail set MCP-290-00108-0B

Мониторинг и индикация

Мониторинг CPU: CPU cores, chipset voltages, memory

Мониторинг температуры: CPU thermal trip support, PEPI Monitoring for CPU and chassis environment

Назначение и классификация

Тип товара: Серверная платформа

Накопители и хранение данных

M.2: 1 x M.2 M-Key 2242/2280 (SATA/PCIe 3.0 x 4)
Варианты подключения накопителей: 2 x PCIe 4.0 NVMe x8 SlimSAS или 1 x OCuLink

Внутренние отсеки 2.5": 2

Оперативная память

Максимальный объем памяти LRDIMM: до 512 ГБ
Максимальный объем памяти RDIMM: до 256 ГБ
Напряжение памяти: 1.2 В

Слоты памяти: 4 DIMM
Тип памяти: DDR4-2933 MT/s RDIMM / LRDIMM, ECC / non-ECC

Охлаждение и вентиляция

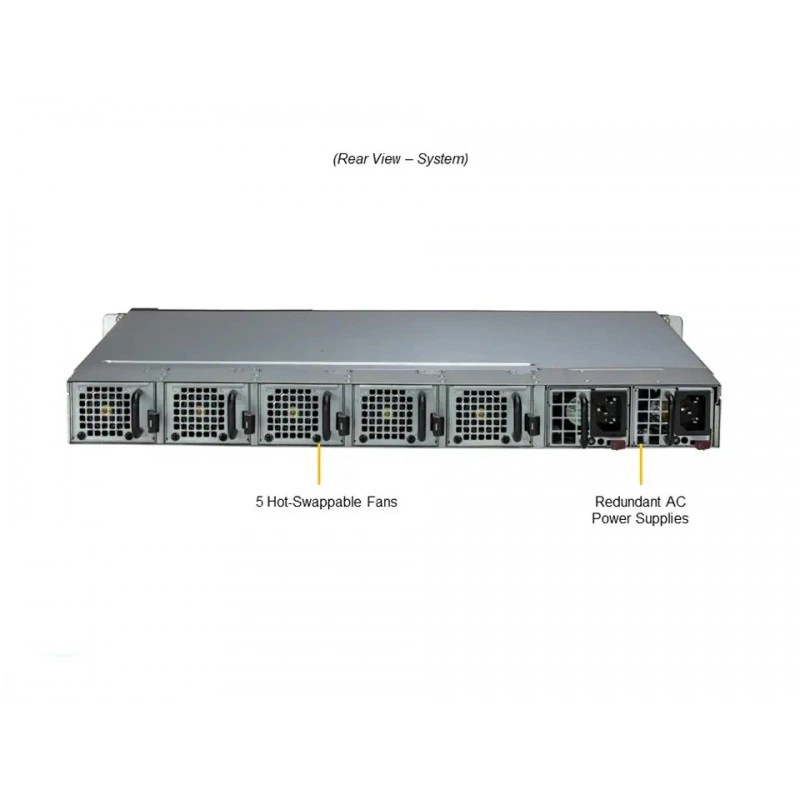

Мониторинг вентиляторов: tachometer monitoring, PWM fan connectors, status monitor for speed control

Охлаждение CPU: воздушное

Питание

Функции питания: Power-on mode for AC power recovery, ACPI Power Management

Подключение и интерфейсы

USB: 2 порта
Контроллер 10GBASE-T: Intel X550

Контроллер 1GBASE-T: Intel I350

Процессорная подсистема

Исполнение процессора: Single FCBGA-2579
Ограничение по TDP CPU: до 120 Вт

Процессор: Intel Xeon Processor D-2700 Series

Размеры и физические параметры

Вес брутто: 29 lbs (13.15 кг)
Вес нетто: 18 lbs (8.16 кг)
Высота: 1.7" (43 мм)
Габариты упаковки: 7.9" (H) x 26.7" (W) x 23.8" (D)

Глубина: 15.7" (399 мм)
Форм-фактор: 1U Rackmount
Шасси: CSE-515M-R000NP2
Ширина: 17.2" (437 мм)

Сертификация и стандарты

Root of Trust: Silicon Root of Trust (RoT), NIST 800-193 compliant
TPM: Trusted Platform Module (TPM) 2.0

Защитные функции: Cryptographically Signed Firmware, Secure Boot, Secure Firmware Updates, Automatic Firmware Recovery, System Lockdown

Сеть и интерфейсы

Порт BMC LAN: 1 x RJ-45 1 Гбит/с dedicated

Сетевые интерфейсы: 4 x RJ-45 1GBASE-T, 2 x SFP28 25 Гбит/с, 2 x RJ-45 10GBASE-T

Слоты расширения и шины

Интерконнект CPU - GPU: PCIe 4.0 x 16 CPU-to-GPU Interconnect

Максимальное количество GPU: до 1 double-width или 1 single-width GPU

Совместимость

Поддерживаемая GPU: NVIDIA PCIe L4

Управление и удаленный доступ

ПО управления: SuperCloud Composer®, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), Supermicro SuperDoctor 5 (SD5), Super Diagnostics Offline (SDO), Supermicro Thin-Agent Service (TAS), SuperServer Automation Assistant (SAA)

Совместимость с ОС и ПО управления: SuperCloud Composer®, SSM, SUM, SD5, SDO, TAS, SAA

Условия эксплуатации

Ключевые применения: Intel QuickAssist Technology, Networking Security Appliance

Функции и возможности

Ключевые применения: Intel QuickAssist Technology, Networking Security Appliance

Цвет и внешний вид

Цвет: Серебристый

Документация SYS-110D-20C-FRAN8TP

Отзывы о товаре

Инна Майская15.07.2025

5/5

Supermicro SYS-110D-20C-FRAN8TP использовали для edge-узел на удалённой площадке. Понравилось, что в 1U уже есть нужный набор сетевых портов и нормальное удалённое администрирование — на месте почти ничего дорабатывать не пришлось. После ввода в эксплуатацию платформа спокойно держит рабочую нагрузку, а для выездов это большой плюс.

Плюсы товара

высокая отказоустойчивость

0 0

Вопросы о товаре

Какие ограничения по CPU и охлаждению стоит учесть, если планируется высокий TDP в edge-узле?

Платформа рассчитана на воздушное охлаждение CPU с TDP до 120 W. При проектировании стойки и airflow важно учитывать тепловой режим, т.к. система ориентирована на максимальную мощность именно в рамках заявленного воздушного охлаждения.

Как правильно спланировать GPU-нагрузку в этой платформе: какой максимум и по каким интерфейсам?

Поддерживается до 1 GPU (double-width или single-width) и указана совместимость NVIDIA PCIe L4. CPU–GPU связь реализована по PCIe 4.0 x16, поэтому при выборе GPU нужно проверять поддержку PCIe L4 и физические ограничения по установке.

Какие варианты накопителей подойдут для локального хранения и резервных сценариев, и где можно ошибиться?

Есть 2 внутренних отсека 2.5" и один M.2 M-Key 2242/2280 (SATA/PCIe 3.0 x4). Для основного расширения NVMe указаны SlimSAS x8 (PCIe 4.0) или OCuLink, поэтому тип накопителя нужно подбирать под доступный интерфейс (SlimSAS/OCuLink vs SATA/PCIe).

Если требуется защищенная загрузка и неизменяемость прошивки, какие механизмы безопасности заявлены?

Поддерживаются TPM 2.0, Silicon Root of Trust (NIST 800-193 compliance), cryptographically signed firmware, Secure Boot, secure firmware updates, automatic firmware recovery и system lockdown.

Какую сетевую раскладку предоставляет платформа для периметра и управления, и что проверить в момент внедрения?

Платформа имеет 4 x RJ45 1GbE, 2 x SFP28 25GbE и 2 x RJ45 10GbE, а для удаленного сервиса предусмотрен выделенный BMC порт 1GbE. При внедрении важно проверить, что инфраструктура (коммутаторы/оптика/кабели) поддерживает нужные типы портов.
