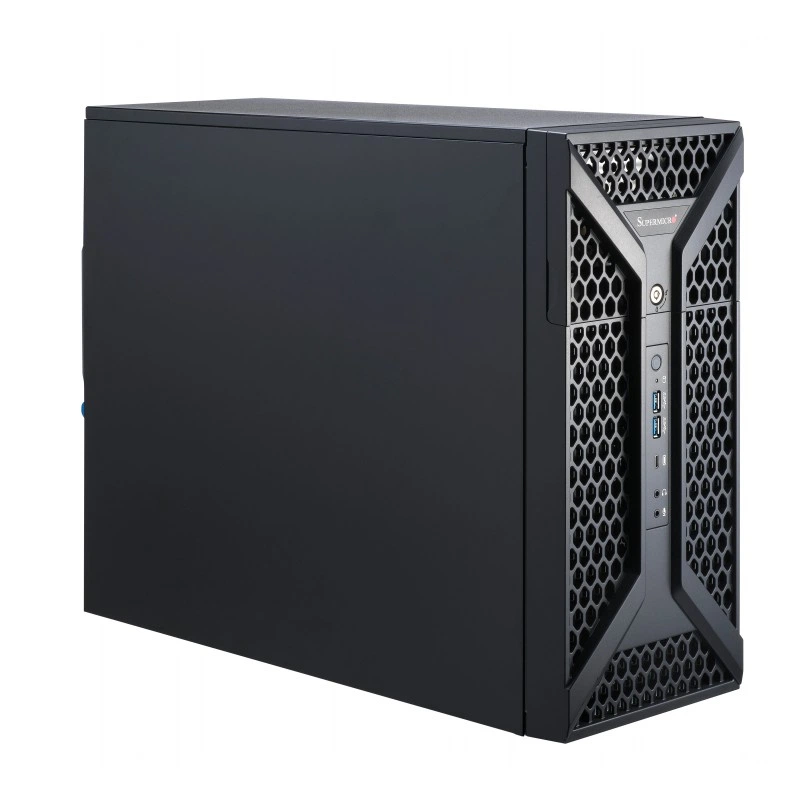

Серверный корпус mid-tower Supermicro SC735D4-668B CSE-735D4-668B (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

Supermicro SC735D4-668B представляет собой корпус формата mid-tower для серверных и рабочeстанционных конфигураций. Модель рассчитана на установку материнских плат E-ATX, ATX и Micro-ATX, а также поддерживает одиночные и двойные процессоры Intel и AMD. Корпус ориентирован на построение компактной, но функциональной платформы с удобным фронтальным доступом к накопителям, портам и органам управления.

Конструкция выполнена в черном цвете и включает 7 полноразмерных слотов расширения, два внешних отсека 5,25 дюйма, внутренние корзины для накопителей и систему охлаждения с возможностью установки фронтального вентилятора. В составе решения предусмотрен блок питания 668 Вт уровня 80 PLUS Platinum с высокой эффективностью работы и поддержкой входного напряжения 100-240 В AC.

Функциональные возможности CSE-735D4-668B

Корпус обеспечивает базу для серверной сборки с удобной организацией питания, охлаждения и расширения. Он подходит для размещения плат нескольких типоразмеров, обеспечивает доступ к фронтальным интерфейсам и поддерживает установку накопителей разных форматов. За счет сочетания корзин для дисков, слотов расширения и продуманного воздушного потока корпус удобен для систем, которым требуется баланс между компактностью и возможностями модернизации.

• Поддержка материнских плат E-ATX, ATX и Micro-ATX.
• Совместимость с одиночными и двойными процессорами Intel и AMD.
• 7 полноразмерных слотов расширения.
• Фронтальные порты USB 3.0 и USB 3.2 Gen 2 Type-C.
• Фронтальные аудиоразъемы для подключения гарнитуры или микрофона.
• Поддержка внешних и внутренних отсеков для накопителей.
• Возможность установки фронтального и заднего вентилятора.
• Встроенный блок питания 668 Вт класса 80 PLUS Platinum.

Технические особенности

Корпус имеет габариты 424 × 193 × 536 мм и массу 12,7 кг без упаковки. Габариты транспортной упаковки составляют 543 × 304 × 642 мм, а брутто-масса - 13,61 кг. Рабочий диапазон температуры составляет от 5 °C до 35 °C, диапазон хранения и нерабочего состояния - от -40 °C до 70 °C. Допустимая влажность при работе - 8-90% без конденсации, при хранении и простое - 5-95% без конденсации.

• Высота корпуса: 424 мм.
• Ширина корпуса: 193 мм.
• Глубина корпуса: 536 мм.
• Номинальная мощность блока питания: 668 Вт.
• Эффективность блока питания: 92%.
• Входное напряжение: 100-240 В AC.
• Частота сети: 50-60 Гц.
• Тип выхода питания: 24-pin ATX.
• Фронтальные порты: 2 × USB 3.0, 1 × USB 3.2 Gen 2 Type-C, 2 × аудиоразъема.
• Слоты расширения: 7 × full-height, full-length.
• Цвет исполнения: черный.

По системе хранения предусмотрены 2 внешних отсека 5,25 дюйма, 4 внутренних фиксированных отсека 3,5 дюйма и опциональная корзина для 4 накопителей 2,5 дюйма. В охлаждении используются опциональный передний вентилятор 12 см и задний вытяжной вентилятор 12 см. Среди подтвержденных элементов конструкции указаны кнопка включения, светодиоды активности HDD и питания, а также замок Kensington.

Применение

Корпус подходит для сборки серверных систем и рабочих станций, где важны компактный форм-фактор, поддержка нескольких типов плат, расширяемость и наличие встроенного блока питания. Решение может использоваться для универсальных серверных конфигураций, локальных вычислительных узлов, офисных и инженерных систем, а также для платформ с несколькими накопителями и дискретными платами расширения.

Дополнительно корпус рассчитан на использование с мобильными корзинами и совместимыми аксессуарами Supermicro, включая решения для внутренних корзин, фронтальных панелей, вентиляторов и кабелей. Для конфигураций на базе CSE-735D4-668B также указана совместимость с рядом материнских плат SuperServer, включая X13SAE-F, X13SAE, X12SCA-5F, X12SAE-5 и H13SAE-MF.

Совместимость

• Материнские платы: E-ATX 12" × 13", ATX 12" × 10", Micro-ATX 9,6" × 9,6".
• Процессоры: одиночные и двойные Intel и AMD.
• Совместимые платы для конфигурации SuperServer: X13SAE-F, X13SAE, X12SCA-5F, X12SAE-5, H13SAE-MF.
• Мобильные корзины и аксессуары Supermicro для CSE-735D4-668B.

Монтаж и эксплуатация

• Форм-фактор корпуса: mid-tower.
• Передняя панель с кнопкой питания и светодиодами активности HDD и питания.
• Поддержка фронтального доступа к портам USB и аудио.
• Опциональная установка переднего вентилятора 12 см.

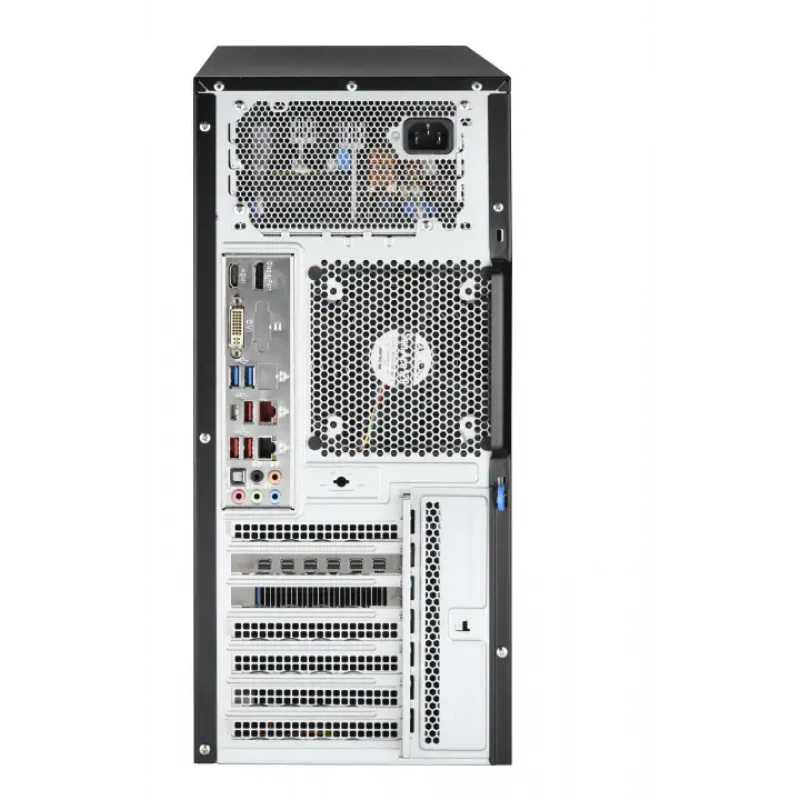

• Задний вытяжной вентилятор 12 см.

Упаковка и маркировка

• Брутто-масса: 13,61 кг.
• Масса нетто: 12,7 кг.
• Размеры упаковки: 543 × 304 × 642 мм.

Логистические данные

• Масса нетто корпуса: 28 lbs (12,7 kg).
• Масса брутто: 30 lbs (13,61 kg).
• Габариты транспортной упаковки: 21,38" × 11,97" × 25,28".

Эксплуатационные параметры

• Рабочая температура: 5 °C до 35 °C.
• Температура хранения и нерабочего состояния: -40 °C до 70 °C.
• Рабочая влажность: 8-90% без конденсации.
• Влажность хранения и нерабочего состояния: 5-95% без конденсации.

Ограничения и условия использования

• Корпус рассчитан на серверные и рабочие конфигурации, а не на бытовое применение.
• Поддержка компонентов зависит от совместимости с типоразмером плат, корзинами и аксессуарами.
• Для полного раскрытия конфигурации может потребоваться установка опциональных вентиляторов и дополнительных корзин.
