Серверный корпус Supermicro SC835TQC-R802B CSE-835TQC-R802B (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

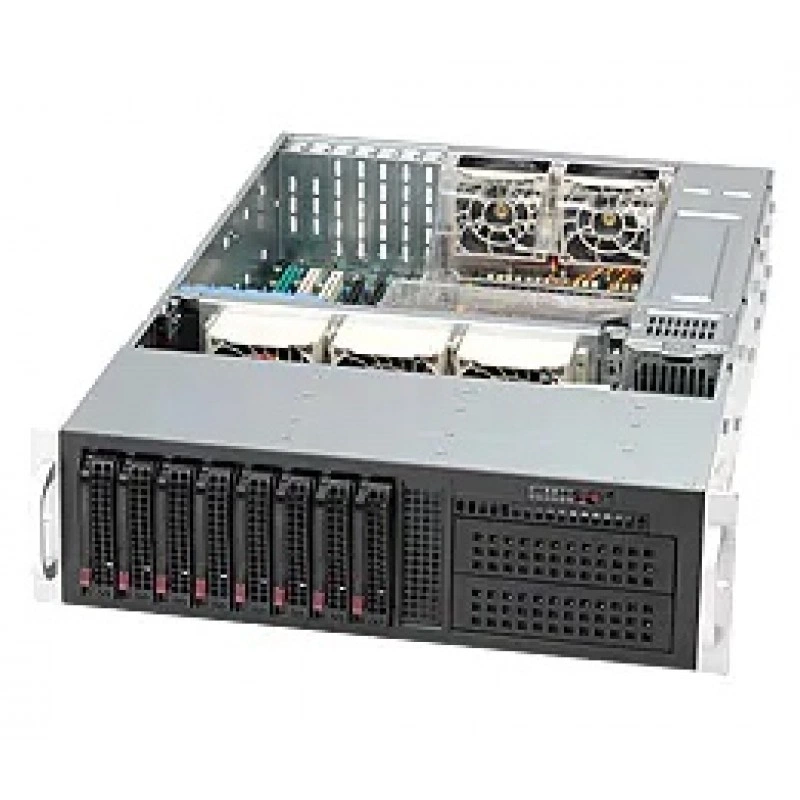

Supermicro SC835TQC-R802B - это 3U серверный корпус для монтажа в стойку, рассчитанный на материнские платы формата E-ATX и ATX. Модель ориентирована на построение серверных систем с одним или двумя процессорами Intel® или AMD и сочетает высокую плотность размещения накопителей, развитую систему охлаждения и резервированное питание. Корпус выполнен в черном цвете, имеет классическую компоновку для серверных платформ и подходит для задач, где важны емкость по дискам, расширяемость и надежная работа под нагрузкой.

Конструкция предусматривает 8 отсеков для 3.5" hot-swap накопителей SAS/SATA, поддержку 2 отсеков 5.25" и одного slim DVD, а также 7 полноразмерных полновысотных слотов расширения. За охлаждение отвечают пять вентиляторов и регулируемый воздушный кожух, обеспечивающие резервирование по охлаждению на уровне системы. Для питания применяются два резервируемых высокоэффективных блока питания Titanium-класса мощностью 800 Вт.

Функциональные возможности CSE-835TQC-R802B

Корпус обеспечивает размещение серверной конфигурации с акцентом на хранение данных и расширение функциональности. Основные возможности включают:

• поддержку одного или двух процессоров Intel® и AMD;
• 8 hot-swap корзин под 3.5" SAS/SATA накопители;
• дополнительное место под 2 отсека 5.25" и 1 slim DVD;
• возможность установки дополнительных hot-swap slim HDD/SSD kit и mobile racks;
• 7 слотов расширения full-height, full-length;
• резервированное питание 2 × 800 Вт;
• контроль состояния корпуса через датчик вскрытия шасси;
• переднюю панель с кнопкой питания, кнопкой сброса и светодиодной индикацией;
• многоступенчатую систему охлаждения с 5 вентиляторами.

Технические особенности

Корпус имеет высоту 5.2" (132 мм), ширину 17.2" (437 мм) и глубину 25.5" (647 мм). Масса нетто составляет 36 lbs (16.33 kg), масса брутто - 75 lbs (34.02 kg). Упаковка имеет размеры 26.6" (676 mm) × 13" (330 mm) × 33.9" (861 mm). Доступный цвет исполнения - черный.

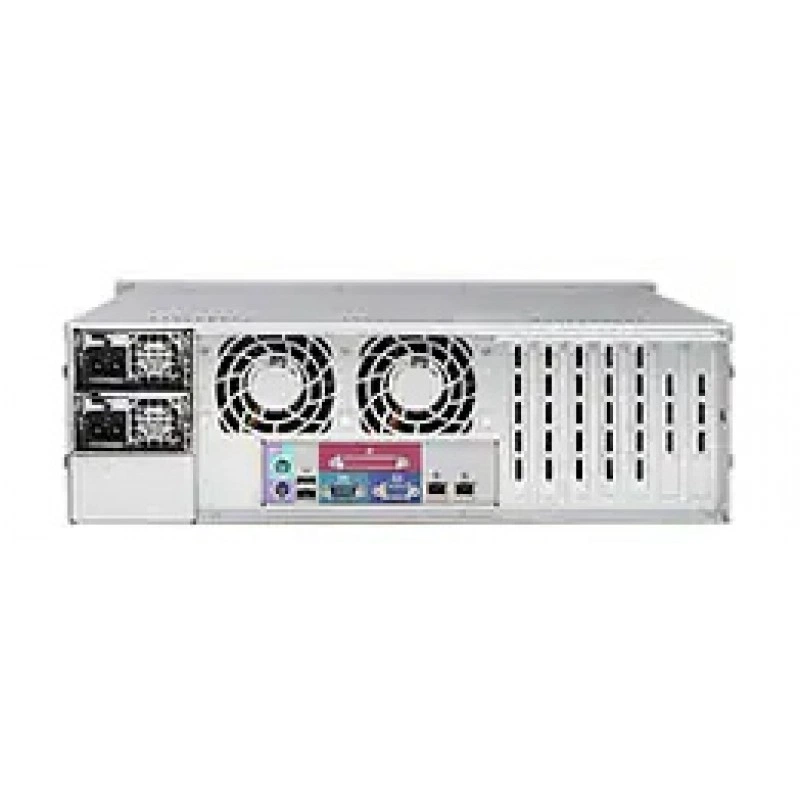

Система хранения построена на 8-портовой 3U backplane, рассчитанной на 8 × 3.5" SAS3/SATA3 HDD/SSD и оснащенной 2 разъемами mini SAS HD. Вентиляция реализована через 3 средних и 2 задних горячезаменяемых PWM-вентилятора 80 мм, а также регулируемый воздушный кожух. Для стабильной работы в составе серверной системы предусмотрен chassis intrusion switch.

Питание организовано через 1U 800W Redundant Power Supply с эффективностью 96%. Поддерживаются входные режимы 100–240 Vac и 200–240 Vdc, частота AC-входа 50–60 Hz. Выход питания подается на backplane через gold finger. Для силовой части также указаны характеристики +12V с рабочими пределами тока в зависимости от режима входа.

Корпус рассчитан на эксплуатацию при температуре 5 °C - 35 °C и относительной влажности 8% - 90% без конденсации. В нерабочем режиме допустим диапазон температур -40 °C - 70 °C и влажности 5% - 95% без конденсации.

Применение

Supermicro SC835TQC-R802B применяется для построения серверов хранения данных, универсальных серверных платформ и систем с большим количеством 3.5" накопителей. Корпус подходит для размещения серверных конфигураций в стойке, где требуется сочетание hot-swap дисковых отсеков, полноразмерных слотов расширения, резервированного питания и продуманного охлаждения. Он может использоваться в инфраструктуре, ориентированной на файловые сервисы, резервное копирование, локальное хранение данных, корпоративные серверы и другие сценарии, где важны отказоустойчивость и удобство обслуживания.

Совместимость

• формат материнских плат: E-ATX и ATX;
• поддержка процессоров Intel® и AMD в single и dual конфигурации;
• накопители SAS3/SATA3 3.5";
• backplane для 8-дисковой конфигурации с 2 mini SAS HD connectors;
• дополнительные аксессуары: slim DVD, mobile racks, drive kits, front bezel и rail set.

Монтаж и эксплуатация

• форм-фактор корпуса: 3U rackmount chassis;
• высота установки подходит для стойки формата 3U;
• передняя панель содержит кнопки питания и сброса;
• световая индикация включает HDD activity, power fail, network activity, power и system overheat;
• вентиляторы hot-swap и резервируемое питание упрощают обслуживание;
• chassis intrusion switch помогает контролировать вскрытие корпуса.

Упаковка и логистика

• вес нетто: 16.33 kg;
• вес брутто: 34.02 kg;
• размер упаковки: 676 × 330 × 861 mm;
• цвет коробки и корпуса: black.

Комплектация

• 1U 800W redundant power supply;
• 3 front middle fans и 2 rear exhaust fans;
• 8-port 3U backplane;
• mounting rail set;
• air shroud;
• cables and accessories, включая front panel cable и fan power cables, по стандартному parts list.
