Артикул: CSE-847BE2C-R1K23LPB

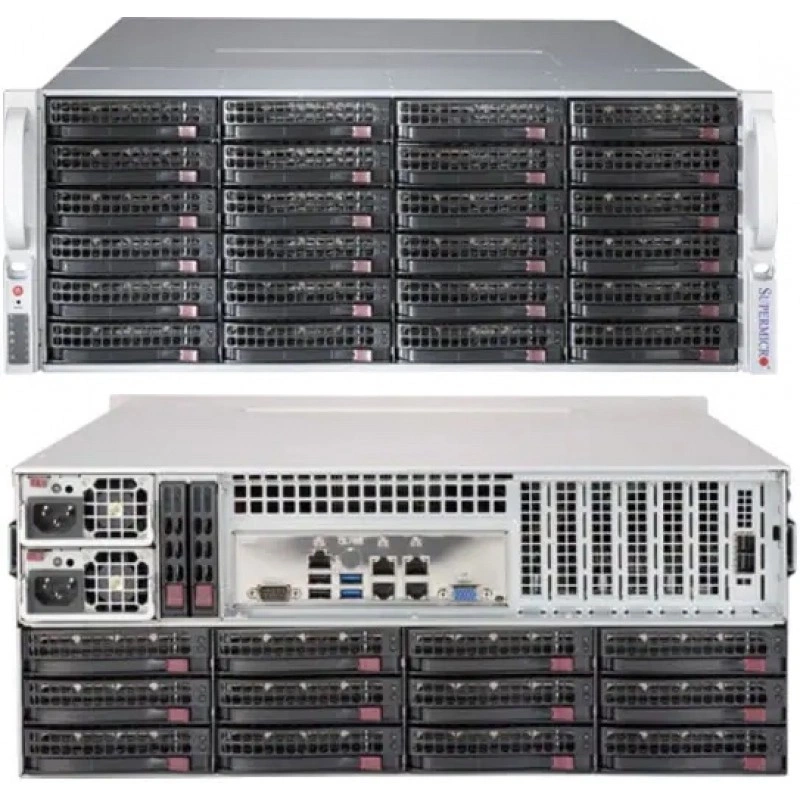

Серверный корпус Supermicro SC847BE2C-R1K23LPB (СУПЕРМИКРО)

Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверном корпусе Supermicro

SC847BE2C-R1K23LPB - это 4U серверный корпус Supermicro для построения систем хранения данных и серверных платформ в стоечном исполнении. Корпус рассчитан на установку материнских плат формата 12" x 10", 13.68" x 13" и 9.6" x 9.6". Платформа поддерживает как однопроцессорные, так и двухпроцессорные конфигурации на базе Intel® и AMD.

Конструкция ориентирована на высокую плотность накопителей, расширяемость и обслуживание без лишних операций при эксплуатации. Корпус выполнен в черном цвете, имеет встроенный контроль вскрытия шасси, индикацию состояния и продуманную систему охлаждения для непрерывной работы в серверной среде.

Функциональные возможности CSE-847BE2C-R1K23LPB

Поддержка 36 горячезаменяемых отсеков 3.5" SAS/SATA с SES3.
Возможность установки дополнительного набора из 2 внутренних отсеков 2.5" hot-swap.
Поддержка 4 внутренних фиксированных отсеков 2.5" или 2 внутренних фиксированных отсеков 3.5" в качестве периферийных накопителей.
7 слотов расширения low-profile.
7 высокопроизводительных вентиляторов 80 мм.
Индикаторы питания, активности HDD, сетевой активности, UID и аварии вентиляторов/перегрева.
Кнопки включения/выключения и системного сброса на фронтальной панели.
Блок питания Titanium с поддержкой PMBus и резервированием.

Технические особенности

Корпусный форм-фактор: 4U.
Поддерживаемые размеры материнских плат: 12" x 10", 13.68" x 13", 9.6" x 9.6".
Размеры корпуса: высота 7" (178 мм), ширина 17.2" (437 мм), глубина 27.5" (699 мм).
Вес нетто: 86 lbs (39 kg).
Вес брутто: 118 lbs (53.52 kg).
Размеры упаковки: 27.2" (691 mm) x 17.4" (442 mm) x 39.6" (1006 mm).
Поддержка 12-port 2U SAS3 12Gbps dual-expander backplane до 12 накопителей 3.5" SAS3/SATA3.
Поддержка 24-port 4U SAS3 12Gbps dual-expander backplane до 24 накопителей 3.5" SAS3/SATA3.
Ограничение по второму expander-порту: он работает только с dual-port SAS-устройствами, для single-port SATA резервирование не поддерживается.
Блок питания: 1U 1200W/1000W Titanium Power Supply W/PMbus, размеры 336 x 76 x 40 mm.
Энергоэффективность блока питания: 96%.
Питание: 1200W при входе 200 - 240Vac, 1000W при входе 100 - 127Vac, 1200W при входе 200 - 240Vdc.
Частота входного переменного тока: 50-60Hz.
Выход питания: backplanes (gold finger).
Линия +12V: Max 100A / Min 0A для 200Vdc.
Система мониторинга: chassis intrusion switch.
Рабочая температура: 5°C - 35°C.
Температура хранения/нерабочая температура: -40°C - 70°C.
Рабочая влажность: 8% - 90% без конденсации.
Влажность хранения/нерабочая влажность: 5% - 95% без конденсации.
Регуляторные отметки для блока питания: BSMI, CCC, CE/EMC, FCC class A, UL/CB, UL/CUL.

Применение

Корпус подходит для серверных систем и платформ хранения данных, где требуется установка большого числа 3.5" дисков, резервируемое питание, высокая плотность накопителей и обслуживание в стойке. Его используют для построения файловых серверов, систем хранения, инфраструктурных серверов и других задач, где важны масштабируемость, охлаждение и поддержка hot-swap накопителей.

Совместимость

Поддерживаются материнские платы формата 12" x 10", 13.68" x 13" и 9.6" x 9.6".
Поддерживаются однопроцессорные и двухпроцессорные решения на Intel® и AMD.
Поддержка SAS3/SATA3 HDD/SSD в корзинах 3.5".
Для резервирования на втором expander-порту требуются dual-port SAS-устройства.

Монтаж и эксплуатация

Корпус рассчитан на стоечную установку в форм-факторе 4U.
Наличие 7 низкопрофильных слотов расширения облегчает размещение плат расширения в серверной конфигурации.
Фронтальные кнопки и LED-индикация упрощают обслуживание и контроль состояния системы.
Система из 7 вентиляторов 80 мм обеспечивает охлаждение корпуса при длительной работе.

Комплектация

Корпус поставляется как шасси для серверной сборки.
В стандартных частях указаны блоки питания PWS-1K23A-1R в количестве 2 шт.
В стандартных частях указан распределитель питания PDB-PT847-8824 в количестве 1 шт.

Упаковка и маркировка

Размеры транспортной упаковки: 691 x 442 x 1006 мм.
Цвет исполнения: черный.

Технические характеристики CSE-847BE2C-R1K23LPB

Администрирование и обслуживание

Контроль вскрытия: chassis intrusion switch

Идентификаторы

Артикул производителя: CSE-847BE2C-R1K23LPB
Бренд: Supermicro

Модель: CSE-847BE2C-R1K23LPB

Комплектация

Комплект поставки: PDB-PT847-8824 x 1, PWS-1K23 А-1R x 2

Мониторинг и индикация

Индикаторы передней панели: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED, Fan Fail/System Over Heat LED

Кнопки передней панели: Power On/Off button, System Reset button

Назначение и классификация

Тип товара: Серверный корпус

Накопители и хранение данных

Backplane: 12-port 2U и 24-port 4U SAS3 dual-expander backplane
Внутренние отсеки: Optional 4 x 2.5" internal fixed drive bay, Optional 2 x 3.5" internal fixed drive bay
Дополнительные внутренние отсеки 2.5": 4 x internal fixed
Дополнительные внутренние отсеки 3.5": 2 x internal fixed
Дополнительные отсеки 2.5": 2 x hot-swap

Дополнительный отсек для накопителей: Optional 2 x 2.5" hot-swap drive bay
Интерфейс подключения backplane: Mini SAS HD (SFF 8643)
Количество отсеков 3.5": 36 x hot-swap SAS/SATA drive bay with SES3
Отсеки для дисков: 36 x 3.5" hot-swap SAS/SATA drive bay with SES3

Охлаждение и вентиляция

Вентиляторы: 7 x 80 мм high-performance fan(s)

Охлаждение: 7 x 80 мм high-performance fan(s)

Питание

+12V: Max: 100 А / Min: 0 А (200Vdc - 2...)
Входная частота AC: 50-60Hz
Входное напряжение: 200 - 240Vac, 100 - 127Vac, 200 - 240Vdc
Выходная мощность: 1200 Вт, 1000 Вт
Выходной тип: Backplanes (gold finger)

Мощность БП: 1U 1200 Вт / 1000 Вт Titanium Power Supply with PMBus
Тип выхода питания: Backplanes (gold finger)
Частота входного переменного тока: 50 - 60 Гц
Энергоэффективность БП: 96%
Эффективность блока питания: 96%

Процессорная подсистема

Поддерживаемые процессоры: Intel® и AMD, single и dual

Размеры и физические параметры

Вес брутто: 53.52 кг
Вес нетто: 39 кг
Высота: 178 мм
Габариты упаковки: 691 x 442 x 1006 мм

Глубина: 699 мм
Поддерживаемые размеры материнских плат: 12" x 10", 13.68" x 13", 9.6" x 9.6"
Форм-фактор: 4U
Ширина: 437 мм

Сертификация и стандарты

Стандарт безопасности и EMC: BSMI, CCC, CE/EMC, FCC class A, UL/CB, UL/CUL

Слоты расширения и шины

Слоты расширения: 7 x low-profile

Совместимость

Совместимость с материнскими платами: 12" x 10", 13.68" x 13", 9.6" x 9.6"

Управление и удаленный доступ

Панель управления: Power On/Off button, System Reset button, Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED, Fan Fail/System Over Heat LED

Условия эксплуатации

Влажность хранения: 5% - 95% (non-condensing)
Рабочая влажность: 8% - 90% (non-condensing)

Рабочая температура: 5 °C - 35 °C
Температура хранения: -40 °C - 70 °C

Цвет и внешний вид

Цвет: Черный

Отзывы о товаре

Петр Беляев23.03.2025

5/5

Корпус брали под стойку, и по установке он оказался удобнее, чем ожидали. Четыре диска встали нормально, фронтальные порты тоже пригодились сразу. Для плотной серверной сборки вышел практичный вариант.

Плюсы товара

Четыре диска встали нормально

0 0

Вопросы о товаре

Какие риски по совместимости backplane нужно учитывать при использовании двухпроцессорной/двухвложенной SAS-архитектуры?

В корпусе поддерживаются backplane варианты 12-port 2U и 24-port 4U с dual-expander, и есть ограничение: второй expander-порт работает только с dual-port SAS-устройствами, при этом для single-port SATA резервирование не поддерживается. Если в системе нужны отказоустойчивость и резервирование, заранее проверьте тип портов ваших SAS-устройств.

Поддерживаются ли одновременно hot-swap 3.5" диски и дополнительные накопители 2.5"/фиксированные отсеки в этой конфигурации?

Для накопителей 3.5" предусмотрены 36 hot-swap отсеков SAS/SATA с SES3. Также есть дополнительные опции: 2.5" hot-swap бай для апгрейда, а также 2 x 3.5" и 4 x 2.5" fixed внутренние отсеки в зависимости от выбранной конфигурации шасси.

Насколько важно проектировать питание в зависимости от входного напряжения для доступной мощности?

Блок питания указывается как 1200W/1000W Titanium с PMBus, а выходная мощность зависит от входа: 1200W при 200–240Vac и 1000W при 100–127Vac (и также 1200W при 200–240Vdc). Поэтому при планировании схемы электропитания учитывайте, какое напряжение будет приходить на стойку.

Что будет критичным по охлаждению при длительной работе шасси в плотной конфигурации?

Охлаждение обеспечивают 7 вентиляторов 80 мм и для контроля предусмотрены индикаторы Fan Fail/System Over Heat. Рабочий температурный диапазон указан как 5–35°C, поэтому при максимальной загрузке дисковых отсеков важно обеспечить поддержание этого диапазона температур.

Как контролируется вскрытие и какие сигналы доступны в стойке для обслуживания?

Для мониторинга доступен chassis intrusion switch, а на фронтальной панели предусмотрены кнопки Power On/Off и System Reset и индикаторы состояния: питание, активность HDD, 2 Network Activity LEDs, UID, а также аварии вентиляторов/перегрева. Это помогает администратору быстро реагировать при проблемах.
