Серверная платформа Supermicro SYS-120TP-DTTR (СУПЕРМИКРО)

Артикул: SYS-120TP-DTTR

Все товары SUPERMICRO

В наличии

Серверная платформа Supermicro SYS-120TP-DTTR (СУПЕРМИКРО)

от401 145 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем оборудование под ваши задачи

Поможем с выбором модели, совместимостью и подготовим коммерческое предложение

Данные организации или ИП

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о серверной платформе Supermicro

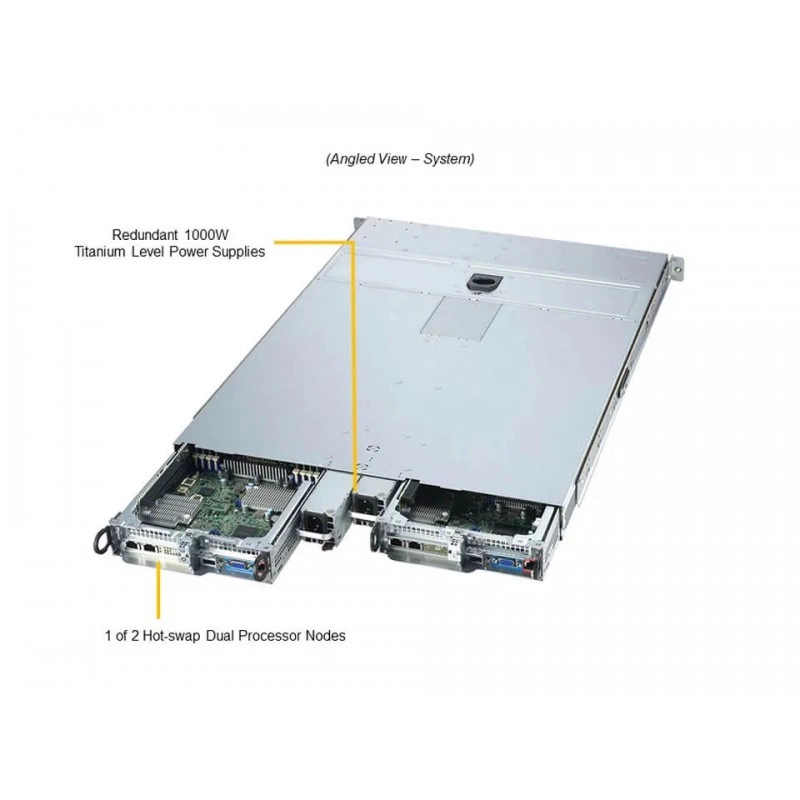

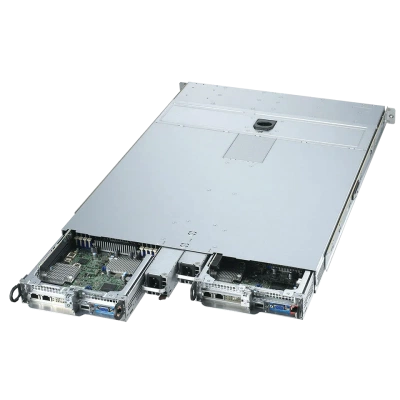

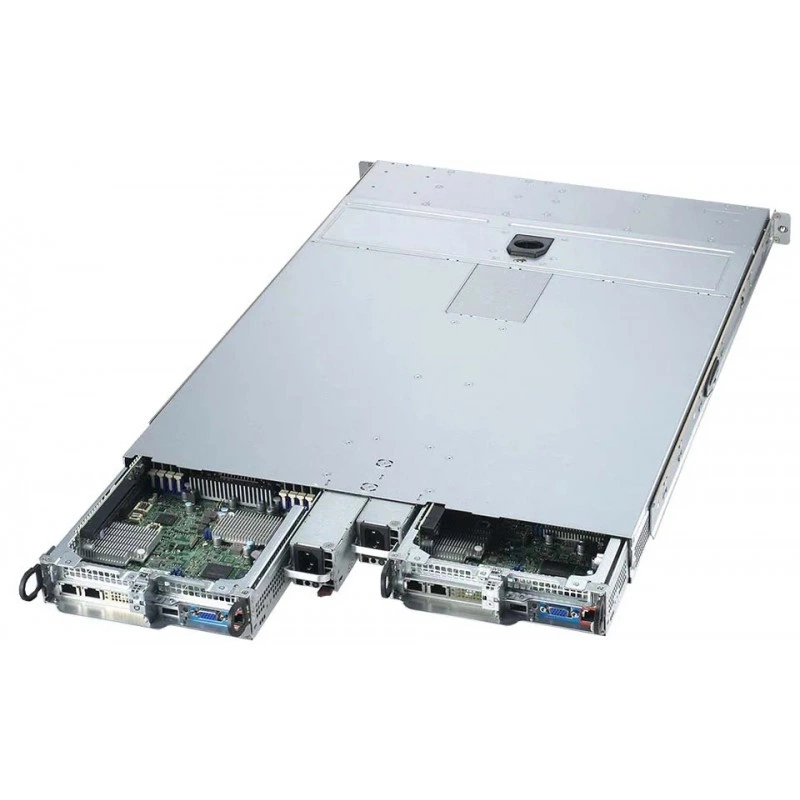

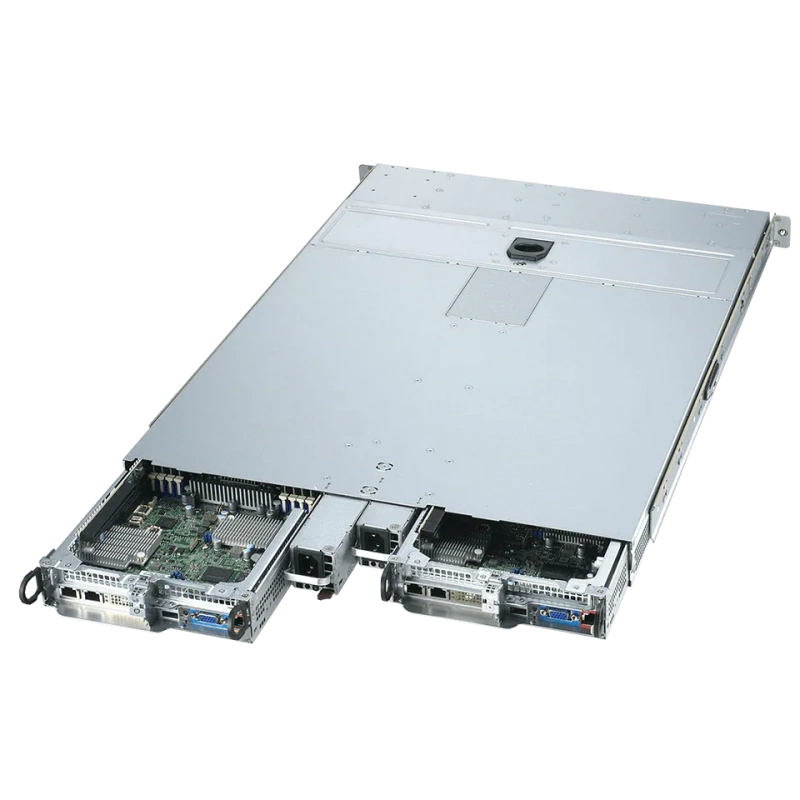

SYS-120TP-DTTR - это 1U двухузловая платформа TwinPro для задач высокой плотности, рассчитанная на установку в стойку и работу в сценариях, где важны вычислительная производительность, компактность и возможность обслуживания отдельных узлов. Конфигурация включает два горячезаменяемых системных узла в одном 1U шасси, что позволяет эффективно использовать пространство в дата-центре и разделять нагрузку между узлами. Платформа относится к семейству SuperServer и ориентирована на HPC, гиперконвергентную инфраструктуру, а также задачи Big Data и научных вычислений.

Функциональные возможности SYS-120TP-DTTR

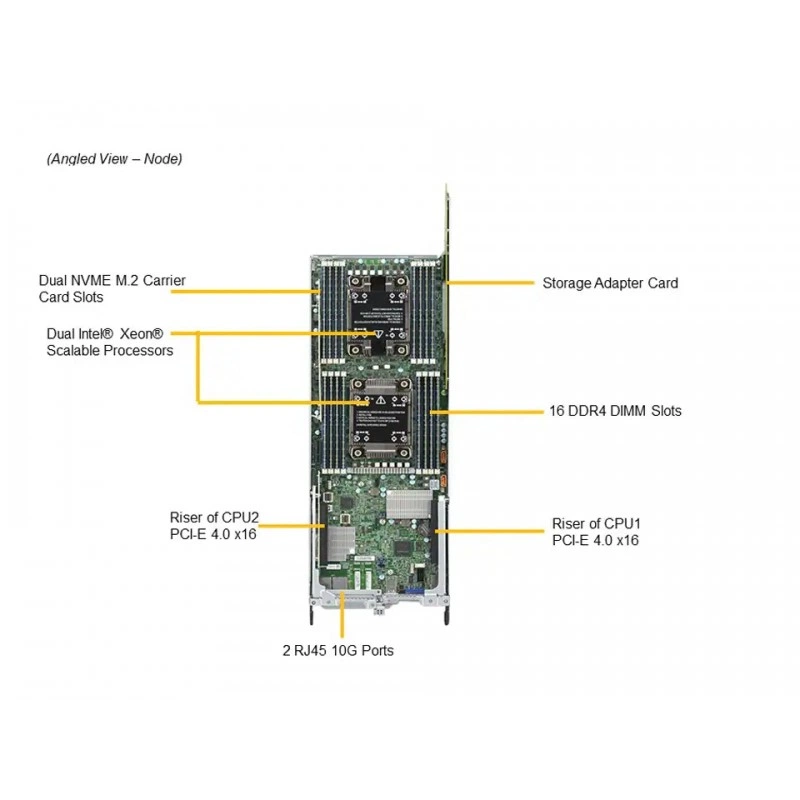

Платформа построена на архитектуре TwinPro с двумя независимыми узлами. Для каждого узла предусмотрены два процессорных сокета LGA-4189 под процессоры Intel Xeon Scalable 3-го поколения, поддержка до 32 ядер и 64 потоков на CPU, а также до 185 Вт TDP при воздушном охлаждении. Это делает систему подходящей для плотных вычислительных конфигураций с акцентом на параллельную обработку данных.

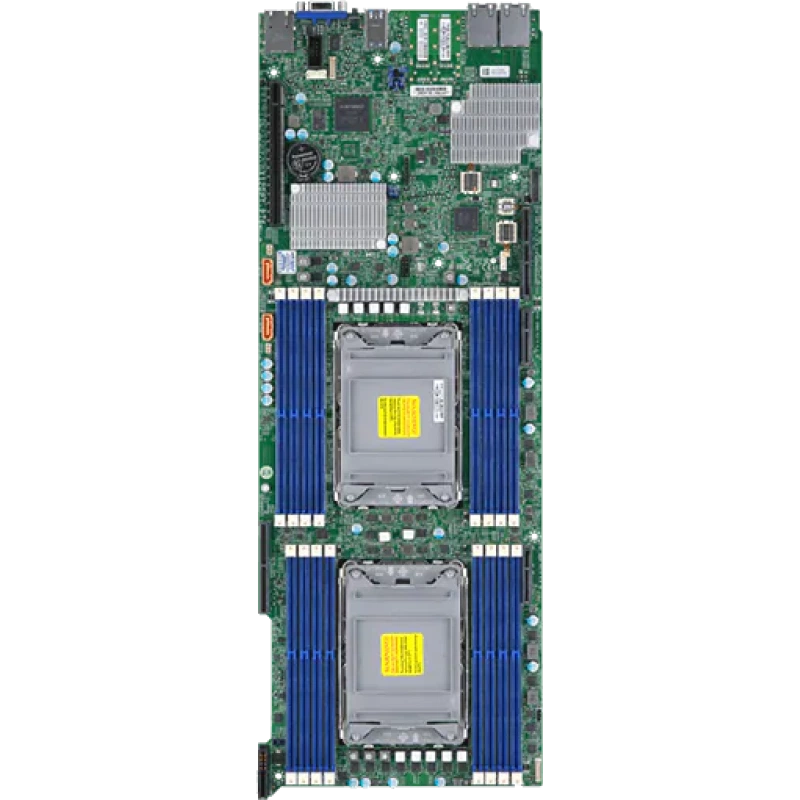

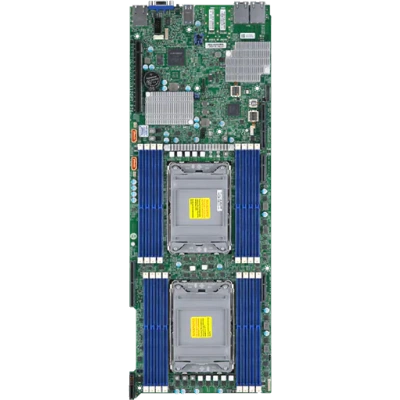

В системе установлена интегрированная плата Super X12DPT-PT6. Для памяти предусмотрено 16 DIMM-слотов на узел и поддержка до 4 ТБ 3DS ECC DDR4-3200 LRDIMM/RDIMM. Напряжение памяти составляет 1.2 В. Для хранения данных на узел доступны 4 горячезаменяемых отсека SATA 2.5" с интерфейсом SATA 6 Гбит/с и поддержкой RAID 0, 1, 5, 10.

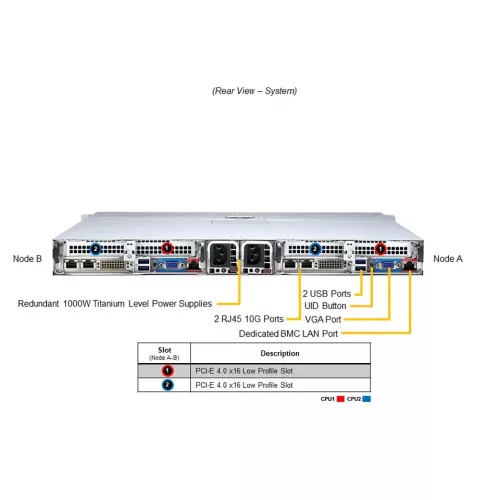

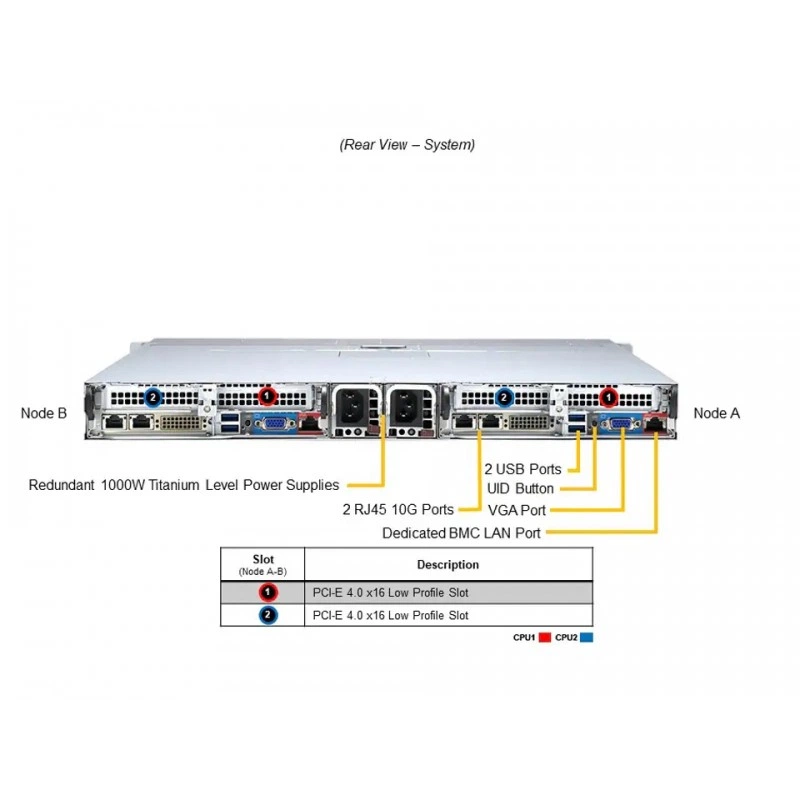

По вводу-выводу каждый узел оснащен двумя портами RJ45 10GBASE-T на Intel X710-AT2, одним выделенным RJ45 1GbE BMC LAN, двумя USB 3.0 на задней панели и одним VGA-портом. Платформа также поддерживает управление через ASPEED AST2600 BMC и включает возможности удаленного администрирования и мониторинга.

Технические особенности

Форм-фактор: 1U rackmount.
Чипсет: Intel C621A.
PCIe: 2 слота PCIe 4.0 x16 Low Profile и 1 слот PCIe 4.0 x8; поддержка M.2 адаптера для двух NVMe накопителей 22 x 80 мм.
Сетевые возможности: 2 RJ45 10GBASE-T на узел, Intel X710-AT2.
Управление: ASPEED AST2600 BMC.
Питание: два резервируемых блока питания по 1000 Вт с PMBus.
Охлаждение: 6 counter-rotating PWM вентиляторов 4 см с контролем скорости.
Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193, Secure Boot, cryptographically signed firmware, secure firmware updates, automatic firmware recovery, system lockdown.
BIOS: AMI, 32MB SPI Flash EEPROM.
Порты и интерфейсы: 2 USB 3.0, VGA, BMC LAN.
Мониторинг: контроль температур CPU и шасси, мониторинг вентиляторов, напряжений и памяти.
Габариты: высота 1.7" (43 мм), ширина 17.25" (438 мм), глубина 28.25" (718 мм).
Упаковка: 8" (H) x 29.6" (W) x 38.4" (D).
Вес: нетто 33.5 lbs (15.2 kg), брутто 48.1 lbs (21.9 kg).
Цвет: черная передняя панель и серебристый корпус.

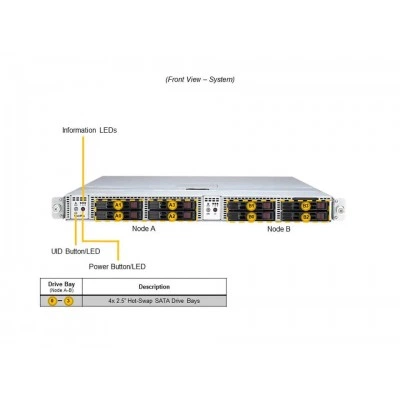

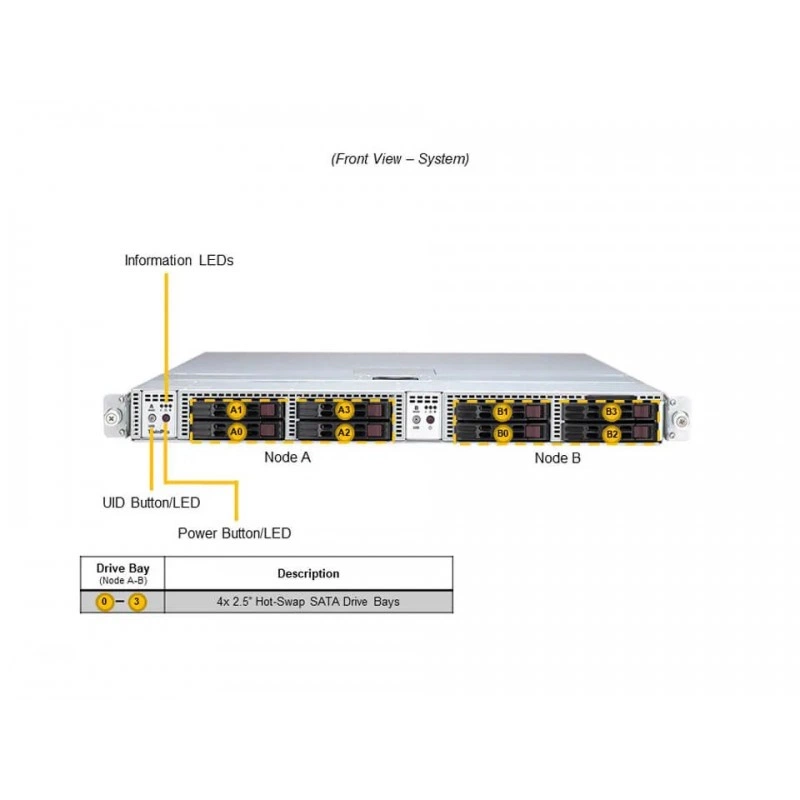

На передней панели: кнопка питания, кнопка UID, индикаторы сетевой активности, питания и системной информации.

Применение

Высокопроизводительные вычисления.
Гиперконвергентная инфраструктура.
Big Data и научные вычисления.

Совместимость

Интегрированная плата: Super X12DPT-PT6.
Поддержка до 185 Вт TDP процессоров в воздушном охлаждении.
Поддержка M.2 адаптера для NVMe 22 x 80 мм.
Поддержка SATA RAID 0, 1, 5, 10.
Возможна работа с программными продуктами SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Supermicro Thin-Agent Service и SuperServer Automation Assistant.

Монтаж и эксплуатация

Установка в стойку 1U.
Конструкция с двумя горячезаменяемыми узлами обеспечивает обслуживание без остановки всей платформы.
Система использует 6 PWM-вентиляторов с контролем скорости и температурным управлением.
Поддерживаются ACPI Power Management, ACPI/APM Power Management и power-on mode for AC power recovery.

Комплектация

Системная платформа SYS-120TP-DTTR.
Интегрированная плата Super X12DPT-PT6.

Логистические данные

Габариты изделия: 1.7" x 17.25" x 28.25".
Габариты упаковки: 8" x 29.6" x 38.4".
Вес нетто: 15.2 kg.
Вес брутто: 21.9 kg.

Условия эксплуатации

Поддерживаются процессоры до 185 Вт TDP при воздушном охлаждении.
Система оснащена средствами контроля температуры CPU и корпуса, а также мониторингом вентиляторов и напряжений.

Технические характеристики SYS-120TP-DTTR

Идентификаторы

SKU: SYS-120TP-DTTR
Артикул производителя: SYS-120TP-DTTR

Бренд: Supermicro
Модель: SYS-120TP-DTTR

Комплектация

Состав поставки: Системная платформа SYS-120TP-DTTR, интегрированная плата Super X12DPT-PT6

Мониторинг и индикация

Мониторинг CPU: CPU and chassis environment monitoring, thermal control for fan connectors

Монтаж и установка

Фронтальная панель: Кнопка питания, кнопка UID, индикаторы активности сети, питания и системной информации

Назначение и классификация

Архитектура: TwinPro, двухузловая платформа
Основные сценарии: HPC, гиперконвергентная инфраструктура, Big Data, научные вычисления

Тип товара: Серверная платформа

Накопители и хранение данных

Отсеки для накопителей: 4 hot-swap отсека 2.5" SATA 6 Гбит/с на узел
Поддержка M.2: Через M.2 адаптер, до 2 NVMe 22 x 80 мм

Режим RAID: 0, 1, 5, 10
Скорость SATA: 6 Гбит/с

Оперативная память

Максимальный объем памяти: До 4 ТБ на узел
Напряжение памяти: 16 DIMM-слотов на узел, 1.2 В

Тип памяти: 3DS ECC DDR4-3200 LRDIMM
Частота памяти: До 3200 MT/s

Охлаждение и вентиляция

Охлаждение: 6 PWM-вентиляторов 4 см с контролем скорости

Питание

Мощность БП: 2 резервируемых БП по 1000 Вт с PMBus

Управление питанием: ACPI Power Management, режим восстановления питания при подаче AC

Подключение и интерфейсы

USB: 2 USB 3.0 порта на узел
Видео: 1 VGA порт на узел

Порты управления и ввода-вывода: 1 RJ-45 1 Гбит/с dedicated BMC LAN, 2 USB 3.0 rear, 1 VGA per node

Процессорная подсистема

TDP CPU: До 185 Вт
Поддерживаемые процессоры: Intel Xeon Scalable 3-го поколения

Сокет процессора: LGA-4189
Ядер и потоков: До 32 ядер и 64 потоков на CPU

Размеры и физические параметры

Высота: 43 мм
Глубина: 718 мм
Форм-фактор: 1U rackmount

Шасси: 1U шасси
Ширина: 438 мм

Сертификация и стандарты

Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193

Функции безопасности: Secure Boot, защищенные обновления прошивки, автоматическое восстановление прошивки, System Lockdown

Сеть и интерфейсы

Сетевой интерфейс управления: 1 RJ-45 1 Гбит/с BMC LAN на узел

Сетевые интерфейсы: 2 RJ-45 10GBASE-T на узел

Слоты расширения и шины

Слоты расширения: 2 PCIe 4.0 x 16 Low Profile и 1 PCIe 4.0 x 8 на узел

Совместимость

Материнская плата: Super X12DPT-PT6

Совместимая плата: HPC, Hyper-Converged Infrastructure, Big Data / Big Science

Управление и удаленный доступ

BIOS: AMI, 32 MB SPI Flash EEPROM

ПО управления: ASPEED AST2600 BMC, удаленное администрирование и мониторинг

Отзывы о товаре

Федор Мельников18.09.2025

4/5

Через этот SYS-120TP-DTTR закрывали задачу по двум независимым вычислительным узлам в одном корпусе. При монтаже приятно, что каждый блок обслуживается отдельно, а место в стойке экономится заметно. После ввода в эксплуатацию перенесли на него часть сервисов, и он несколько недель работает ровно, без неожиданных проблем. Для плотной инфраструктуры решение удачное.

0 0

Вопросы о товаре

Что нужно проверить перед установкой SYS-120TP-DTTR в стойку по питанию и обслуживанию узлов?

Платформа рассчитана на 1U и имеет два резервируемых БП по 1000 Вт с PMBus, при этом внутри два горячезаменяемых системных узла. Перед монтажом оцените, что ваша стойка и блоки питания поддерживают требуемую нагрузку, а процесс обслуживания планируйте по узлам.

Как организовать размещение и охлаждение, чтобы нагрузка на процессоры не упиралась в ограничения по теплу?

Для воздушного охлаждения предусмотрена поддержка CPU до 185 Вт TDP и 6 PWM-вентиляторов 4 см с контролем скорости. В реальном ЦОД оцените airflow в стойке и план вентиляции, т.к. при высокой нагрузке именно охлаждение и скорость вентиляторов влияют на стабильность.

Какие требования к памяти и её режиму важно учесть при выборе конфигурации для плотных вычислений?

На каждый узел предусмотрено 16 DIMM-слотов и поддержка до 4 ТБ 3DS ECC DDR4-3200 LRDIMM/RDIMM. При подборе конфигурации важно учитывать тип модулей и желаемую ёмкость на узел, чтобы не потерять целевой объём и частоту.

Как правильно выбрать дисковую схему: SATA RAID или NVMe через M.2 адаптер, и какие ограничения есть по отсекам?

В каждом узле есть 4 горячезаменяемых 2.5" SATA-отсека (SATA 6 Гбит/с) с RAID 0/1/5/10. Для NVMe предусмотрена поддержка M.2 через адаптер (до 2 NVMe 22x80 мм). Поэтому при выборе схемы заранее определите, какие типы дисков вы хотите использовать и как вы распределяете требования к отказоустойчивости через RAID.

Какие сетевые и управляющие подключения стоит заложить в архитектуру, чтобы узлы были управляемыми и пригодными для высокоскоростной связности?

На каждый узел предусмотрены два RJ45 10GBASE-T порта (Intel X710-AT2) и выделенный RJ45 1GbE BMC LAN для управления. Для внедрения важно учесть раздельность трафика данных и управления и заранее спланировать, в каких VLAN/сетях будут работать 10GbE и BMC.
