Серверная платформа Supermicro SYS-510P-WT (СУПЕРМИКРО)

Основная информация о серверной платформе Supermicro

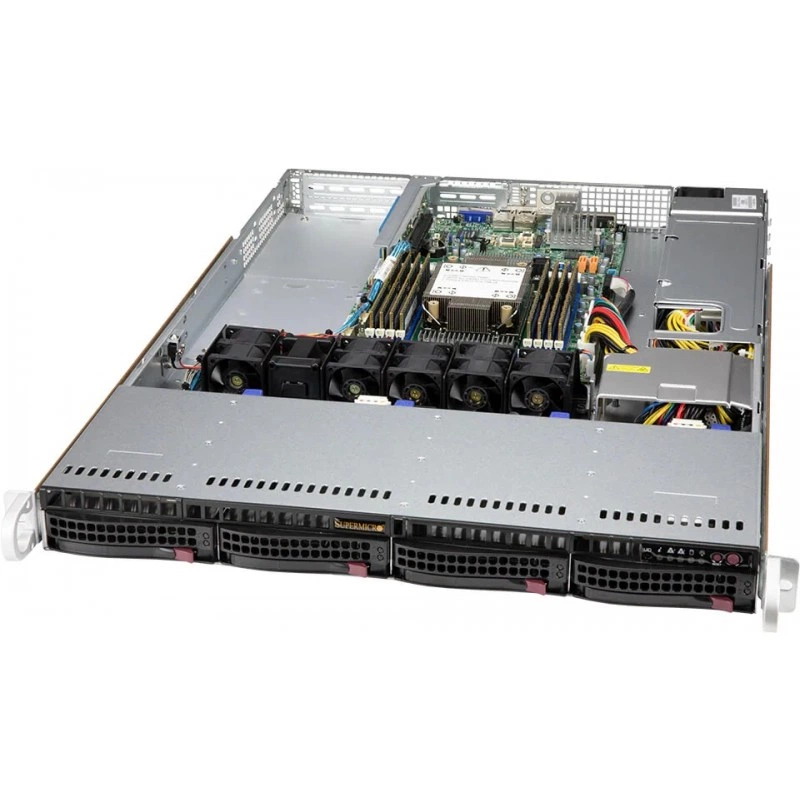

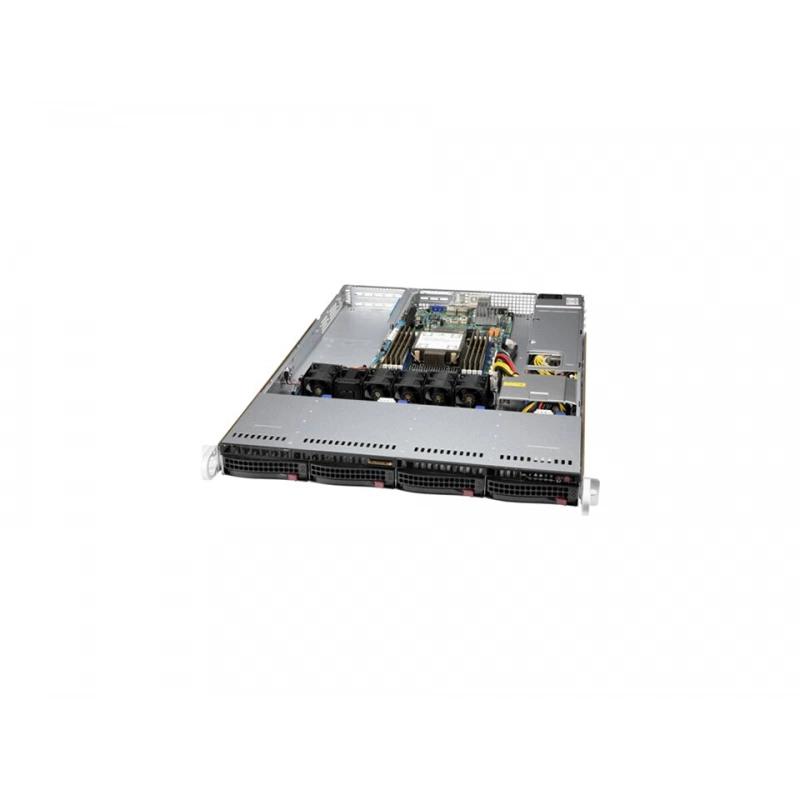

Supermicro SYS-510P-WT - это 1U rackmount система формата WIO для корпоративных и дата-центровых задач. Модель построена на базе интегрированной платы X12SPW-TF и рассчитана на однопроцессорную конфигурацию с поддержкой 3-го поколения Intel Xeon Scalable. Платформа сочетает компактное 1U-шасси, гибридные дисковые отсеки, производительные слоты расширения и набор функций для удаленного администрирования, безопасности и мониторинга.

Функциональные возможности SYS-510P-WT

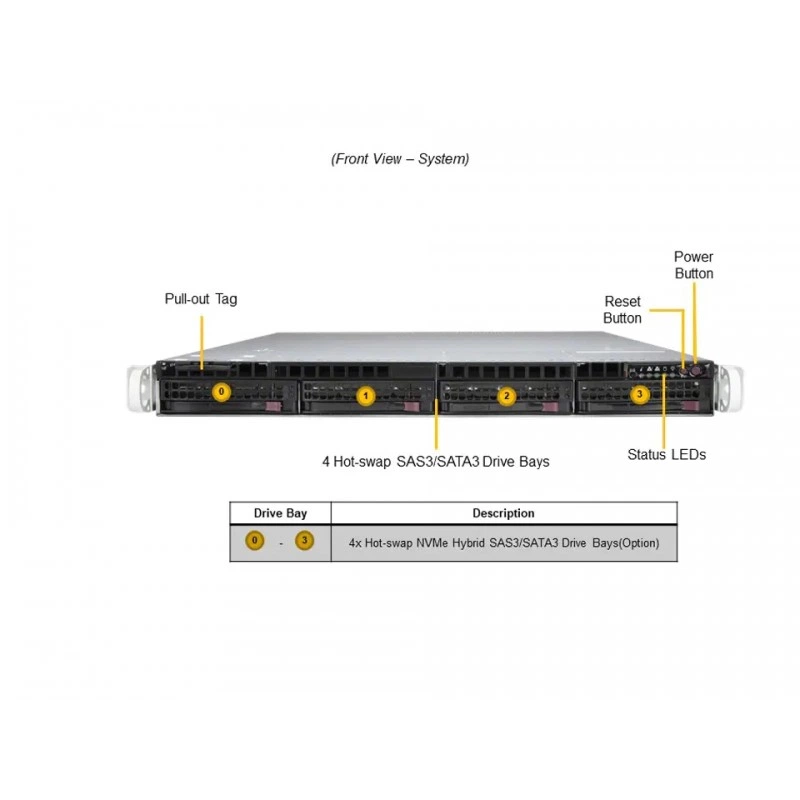

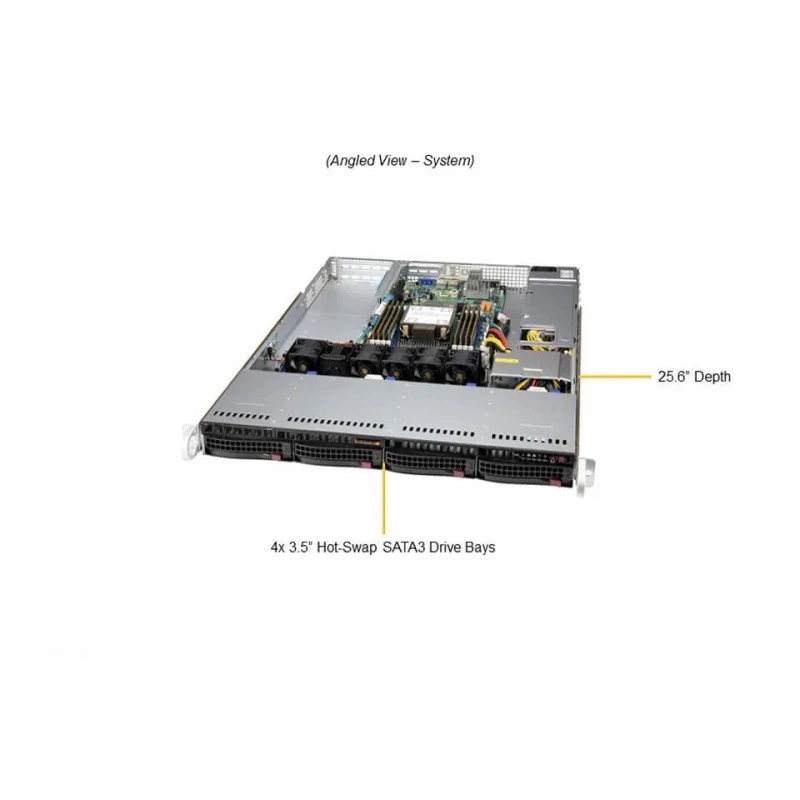

Система предназначена для виртуализации, облачных вычислений, корпоративных серверных ролей и задач, ориентированных на дата-центры. В базовой конфигурации предусмотрены 4 hot-swap отсека 3.5" для накопителей с поддержкой NVMe и SATA, а также возможность работы с SAS3 при установке дополнительной SAS-контроллерной карты. На плате также предусмотрен встроенный M.2 NVMe/SATA-разъем. Платформа поддерживает до одной одноширинной GPU-карты, а также имеет интерфейс CPU-to-GPU PCIe 4.0 x16.

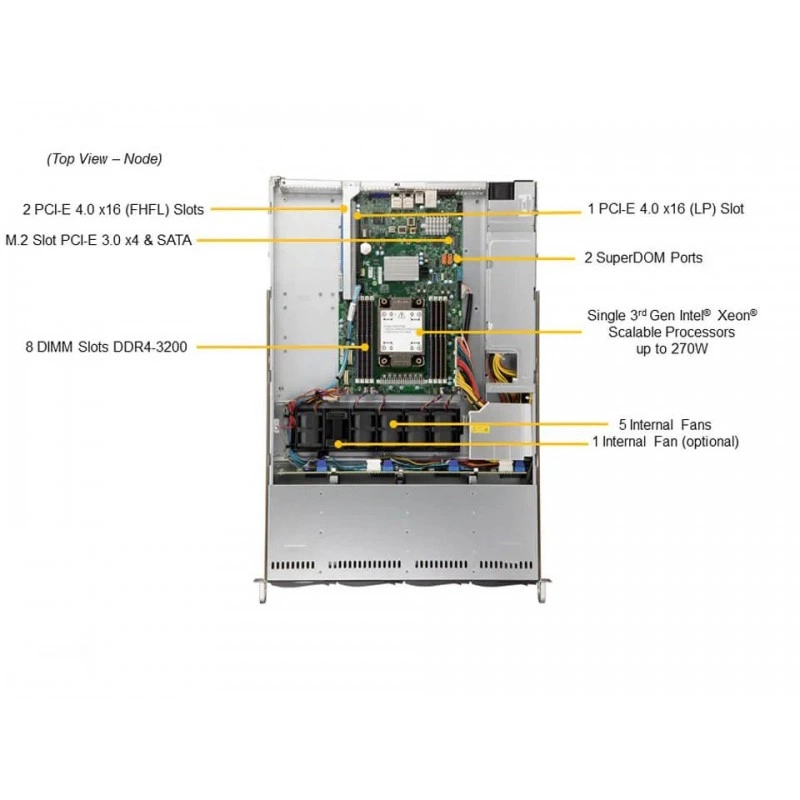

Для вычислительной части заявлен один сокет LGA-4189 и поддержка процессоров 3rd Gen Intel Xeon Scalable с TDP до 270 W при воздушном охлаждении. Память реализована через 8 DIMM-слотов с поддержкой ECC DDR4-3200 RDIMM/LRDIMM и Intel Optane Persistent Memory 200 series. Максимальный объем памяти в конфигурации 1DPC достигает 2 TB. В составе системы используются два сетевых порта 10 GbE RJ45 на контроллере Intel X550, а также выделенный BMC LAN-порт 1 GbE для управления.

Технические особенности

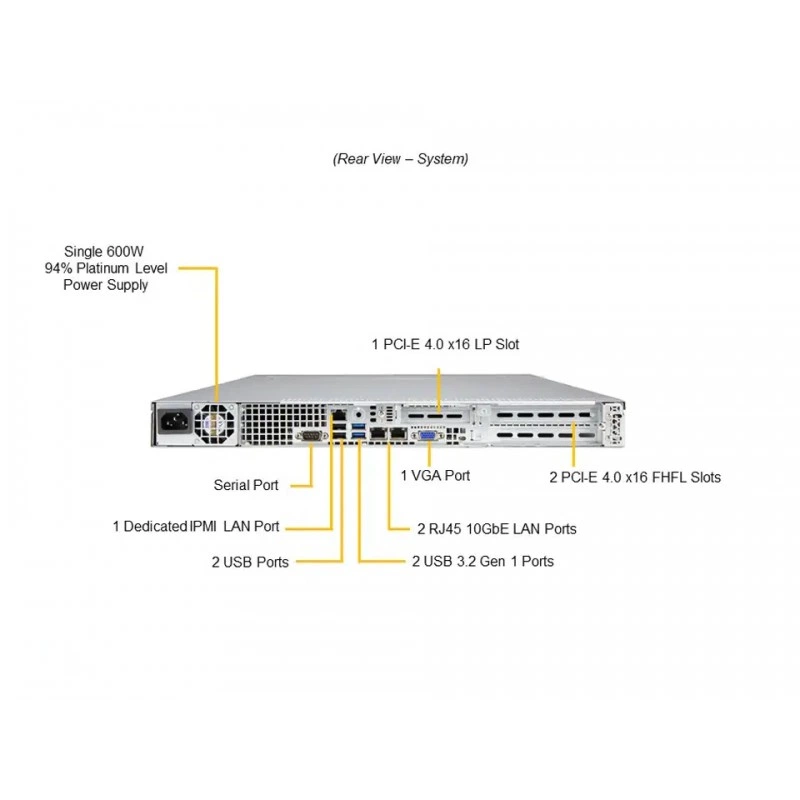

Система оснащена 3 PCIe 4.0 x16 слотами: двумя FHFL и одним LP. Для подключения периферии предусмотрены интерфейсы USB разных поколений и форм-факторов, последовательный COM-порт на задней панели и на header, TPM header, а также видеовыход VGA. BIOS реализован на базе AMI 32 MB SPI Flash EEPROM. Поддерживаются механизмы ACPI/APM Power Management.

В части безопасности и надежности предусмотрены Trusted Platform Module 2.0, Silicon Root of Trust, соответствующий NIST 800-193, криптографически подписанная прошивка, Secure Boot, безопасные обновления firmware, автоматическое восстановление прошивки и режим System Lockdown. Для контроля состояния системы доступны мониторинг CPU, чипсетных напряжений, памяти, вентиляторов и температуры корпуса. Вентиляторы отслеживаются по тахометру, поддерживается PWM-управление и термоконтроль.

Ключевые конфигурационные данные также включают один блок питания Platinum 600 W, фронтальные 3.5" hot-swap hybrid bays, сетевую подсистему Intel X550, интегрированную плату Super X12SPW-TF и серверный корпус 1U. В стандартной поставке указаны motherboard, chassis и 1U open rack bracket set для совместимых элементов конструкции.

Применение

• виртуализация и консолидация серверных нагрузок;
• облачная инфраструктура;
• корпоративные серверы общего назначения;
• плотные конфигурации для дата-центров;
• системы с одной GPU для ускорения отдельных задач;
• сценарии, где важны 1U-формат, отказоустойчивое хранение и удаленное администрирование.

Совместимость

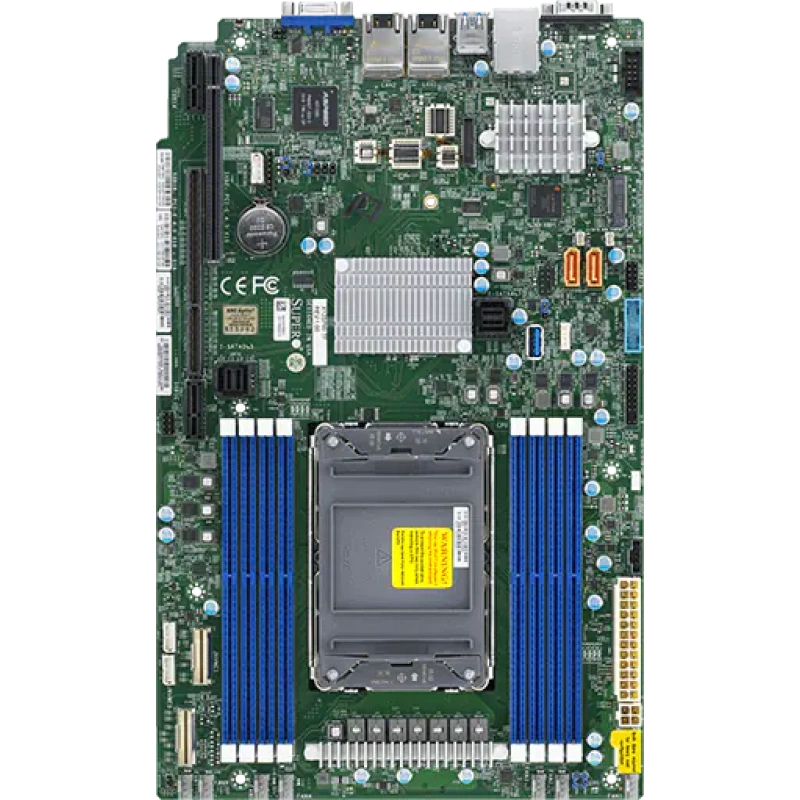

Платформа построена вокруг integrated board Super X12SPW-TF и поддерживает 3rd Gen Intel Xeon Scalable processors в сокете LGA-4189. Для накопителей заявлены SATA, NVMe и SAS3 при наличии дополнительного контроллера, а для GPU - поддерживаемые PCIe-ускорители NVIDIA PCIe A2 и T1000. Также указана поддержка Intel Optane Persistent Memory 200 series и Intel VROC RAID для NVMe при использовании соответствующего ключа.

Монтаж и эксплуатация

Корпус выполнен в форм-факторе 1U и рассчитан на серверную установку в стойку. Система предназначена для воздушного охлаждения процессоров с TDP до 270 W. Для управления температурным режимом используются мониторинг вентиляторов и термоконтроль, а для администрирования - набор программных средств SuperCloud Composer, Supermicro Server Manager, Supermicro Update Manager, Supermicro SuperDoctor 5, Super Diagnostics Offline, Supermicro Thin-Agent Service и SuperServer Automation Assistant.

Ограничения и условия использования

При поддержке RAID 0/1/5/10 для NVMe требуется Intel VROC RAID key. Для SAS3-режима необходима дополнительная SAS controller card. Заявленная поддержка GPU ограничена одной одноширинной картой. Максимальная мощность CPU указана для воздушного охлаждения. Платформа рассчитана на серверное применение и не относится к пользовательским настольным системам.

Упаковка и маркировка

В товарной идентификации используются SYS-510P-WT и связанный с ним integrated board X12SPW-TF. В комплекте платформы упомянуты основной системный SKU, материнская плата и базовые элементы шасси, а на изображениях и в спецификации присутствуют обозначения конфигурации корпуса и платы.

Эксплуатационные параметры

Поддерживается питание от single Platinum 600 W power supply. Для памяти указано напряжение 1.2 V. Система контролирует CPU cores, chipset voltages, memory, fan status и temperature of CPU/chassis environment. В перечне сетевых и управленческих функций присутствуют два 10 GbE RJ45 порта, отдельный BMC LAN 1 GbE и поддержка IPMI shared on LAN port 1.
