2U 4-node UP rear I/O сервер Supermicro SYS-210TP-HPTRD (СУПЕРМИКРО)

Основная информация о 2U 4-node UP rear I/O сервере Supermicro

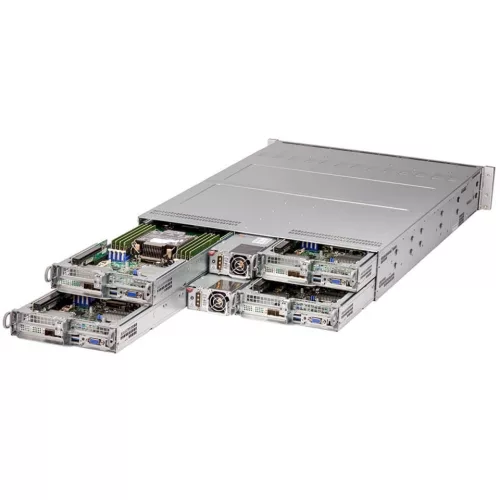

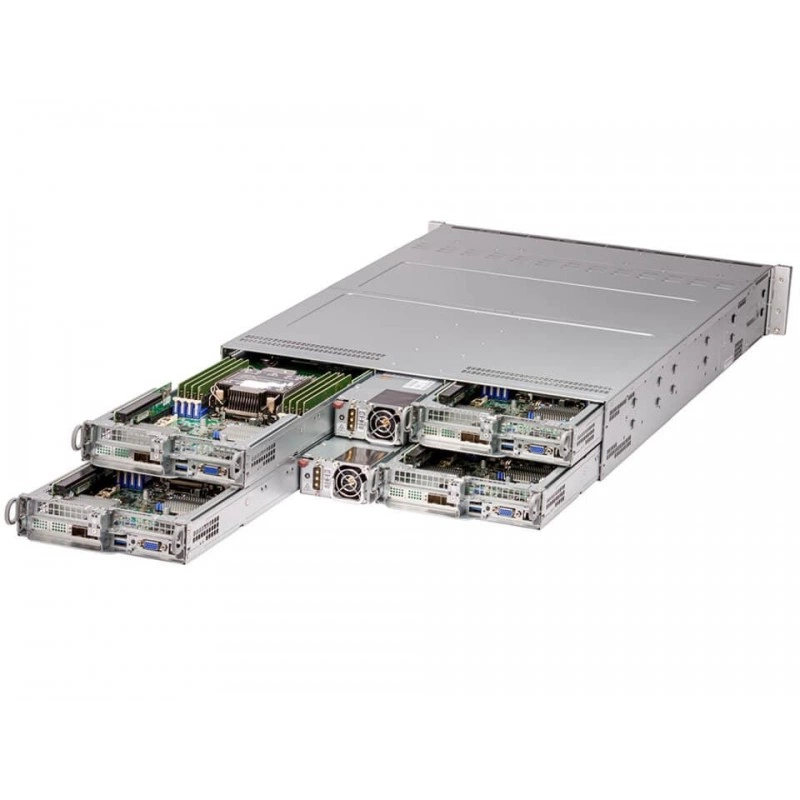

Supermicro SYS-210TP-HPTRD - это 2U rackmount платформа SuperServer для edge-сценариев, построенная на архитектуре X12 SuperEdge. Модель выполнена в формате 2U с четырьмя hot-pluggable узлами, у каждого из которых предусмотрены собственные вычислительные, сетевые и дисковые ресурсы. Конфигурация ориентирована на задачи, где важны высокая плотность вычислений, разнесение нагрузок по узлам и удобный доступ к интерфейсам с тыльной стороны корпуса.

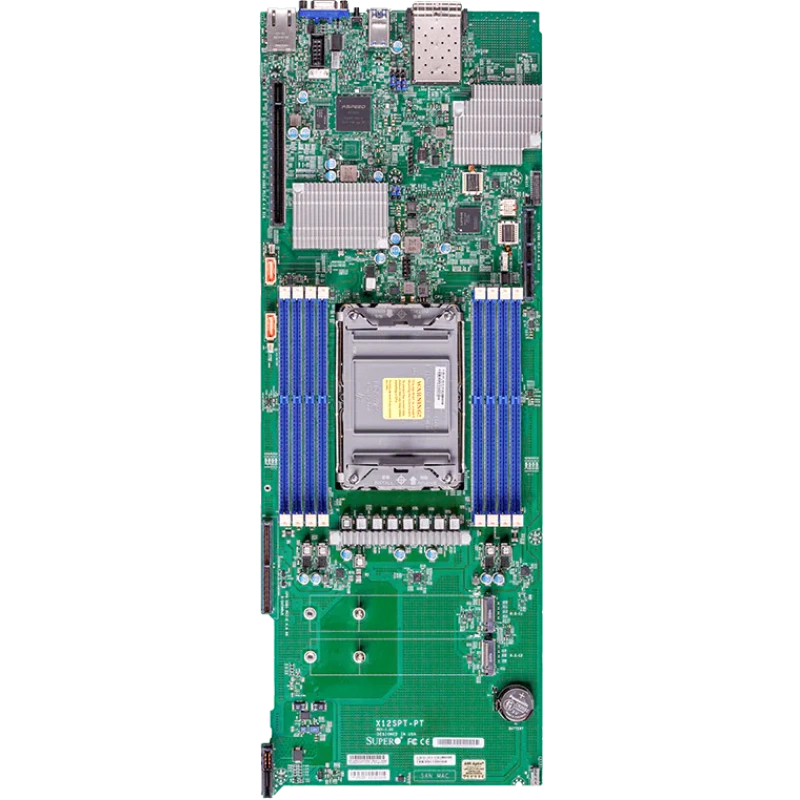

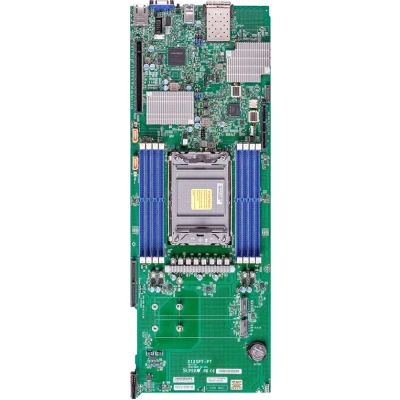

Платформа использует интегрированную материнскую плату Super X12SPT-PT и комплектуется шасси CSE-217HQ+-000NBP4. На уровне логики системы предусмотрены подсистема хранения на SATA, встроенная сеть 10GbE, интерфейсы USB 3.2 Gen1 и VGA, а также функции удаленного управления и аппаратной защиты. Такое сочетание делает систему пригодной для промышленного и телеком-края, а также для типовых серверных инсталляций, где требуется компактный многонодовый сервер.

Функциональные возможности SYS-210TP-HPTRD

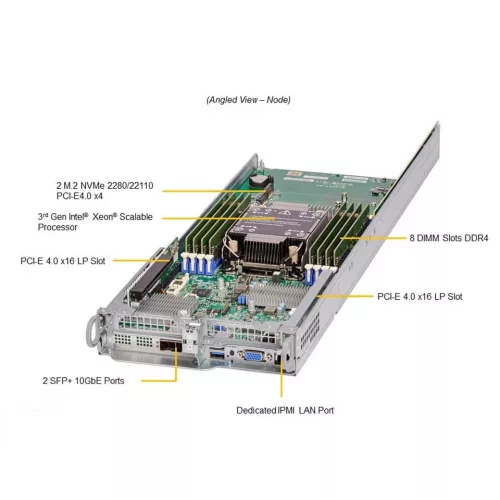

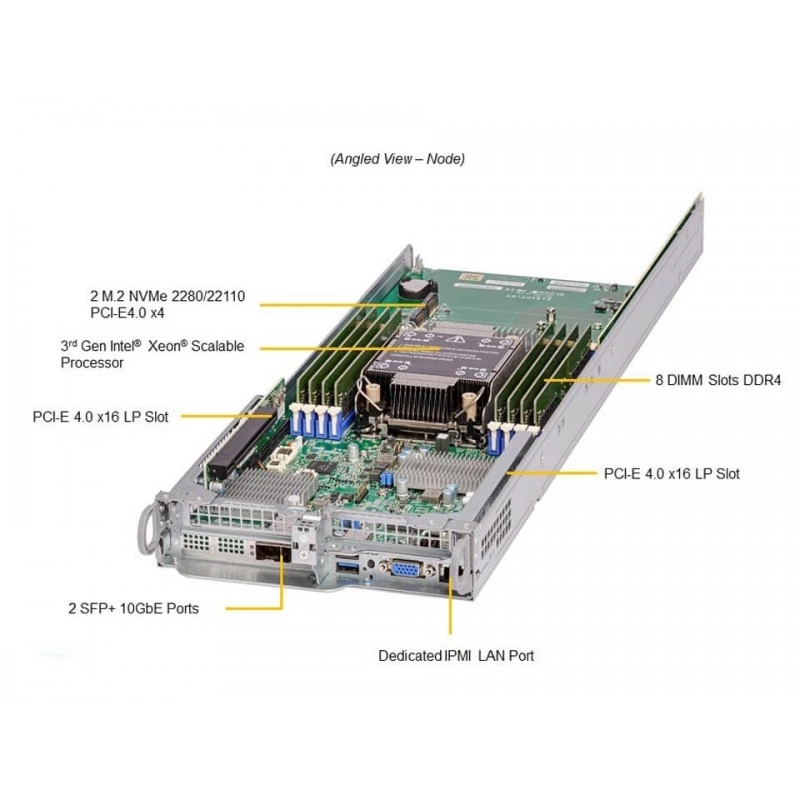

Система SYS-210TP-HPTRD поддерживает размещение четырех независимых узлов в одном 2U корпусе. Для каждого узла заявлены процессорная платформа на базе одного сокета LGA-4189 с поддержкой 3rd Gen Intel Xeon Scalable, до 8 DIMM-слотов памяти, слоты PCIe 4.0 x16 и накопители NVMe M.2 2280/22110. В общей архитектуре также предусмотрены 24 SATA-bay, что расширяет возможности локального хранения данных.

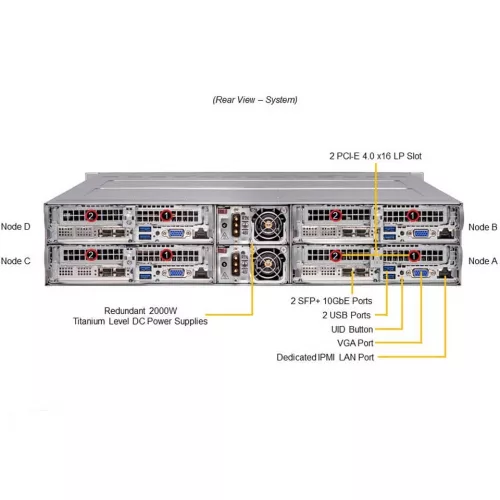

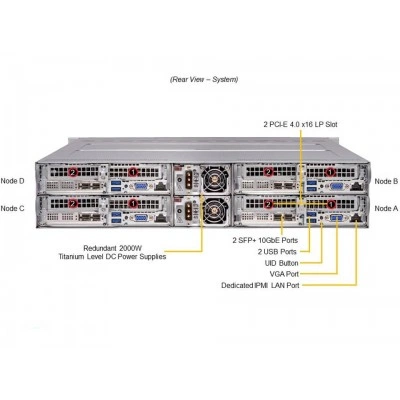

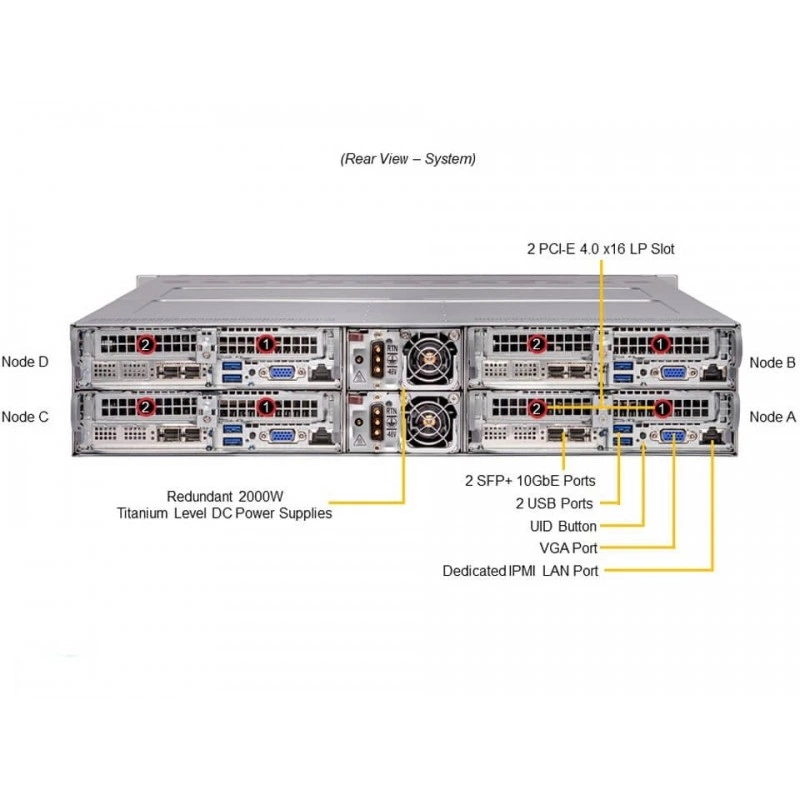

Сетевой контур включает 2 порта SFP+ 10GbE на базе Intel X710-BM2, при этом для управления доступен выделенный RJ45 1 GbE BMC LAN, а IPMI использует общий LAN-порт 1. Для работы с периферией предусмотрены два порта USB 3.2 Gen1 Type-A на задней панели и один VGA-порт. Встроенные средства управления включают поддержку ACPI Power Management, режим power-on после восстановления питания, а также пакет фирменных средств администрирования Supermicro.

Технические особенности

• Форм-фактор: 2U Rackmount.

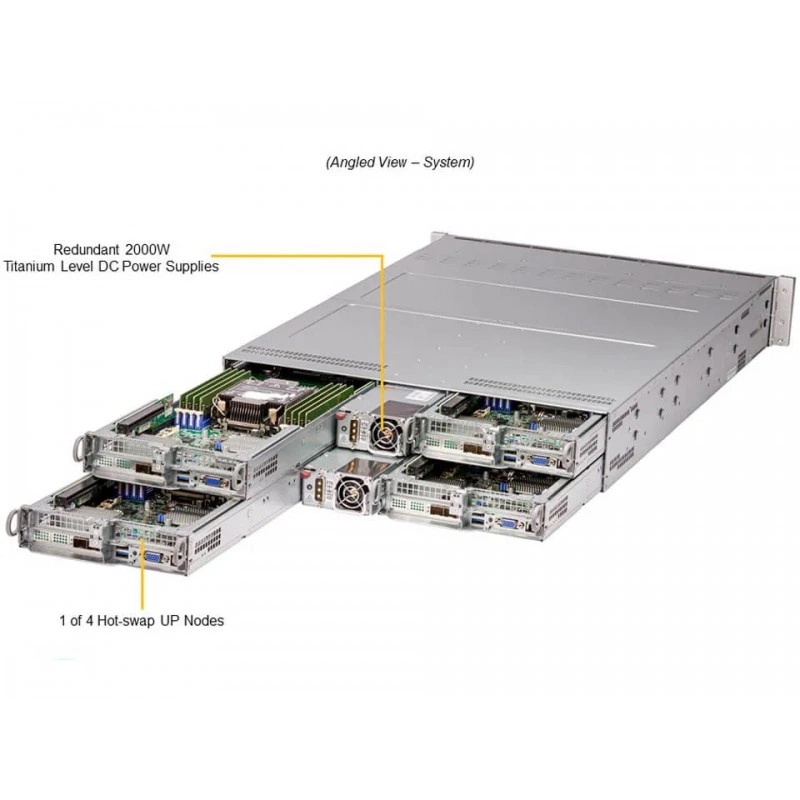

• Архитектура: 4 hot-pluggable nodes в одном шасси.
• Процессор: по одному сокету P+ (LGA-4189) на узел.
• Процессоры: 3rd Gen Intel Xeon Scalable processors.
• Количество ядер: до 32C/64T, кэш до 48 MB.
• TDP: поддержка CPU 85 W - 270 W, воздушное охлаждение.
• Чипсет: Intel C621A.
• Память: 8 DIMM-слотов на узел.
• Максимальная память: до 8 TB DDR4 ECC RDIMM/LRDIMM, 3200 MT/s, 2DPC.
• Напряжение памяти: 1.2 V.
• Накопители: SATA 6 Gbps через Intel C621A с поддержкой RAID 0/1/5/10 при наличии Intel VROC RAID key.
• M.2: 2 NVMe M.2 2280/22110 на узел.

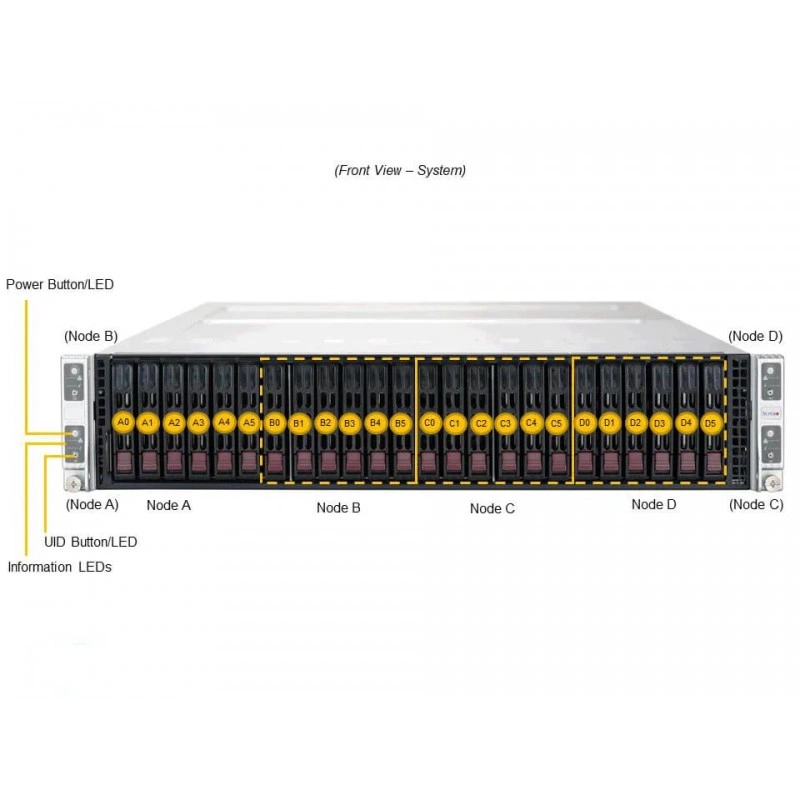

• Передние отсеки: 6 hot-swappable 2.5" HDD/SSD tray на узел.
• Сеть: 2 SFP+ 10 GbE на узел, Intel X710-BM2.
• LAN: 1 RJ45 1 GbE dedicated BMC LAN, 2 SFP+ 10 GbE LAN ports, IPMI shared on LAN port 1.
• USB: 2 x USB 3.2 Gen1 Type-A rear.
• Видео: 1 x VGA rear.
• BIOS: AMI 32MB UEFI.
• Управление: SuperCloud Composer, SSM, SUM, SuperDoctor 5, SDO, TAS, SAA.
• Безопасность: TPM 2.0, Silicon Root of Trust, NIST 800-193 compliance, Secure Boot, signed firmware, secure updates, automatic recovery, system lockdown.
• Мониторинг: контроль CPU cores, chipset voltages, memory, tachometer monitoring for fans, PWM fan connectors, temperature monitoring.
• Охлаждение: до 4 heavy duty 8 cm PWM fans per system.
• Питание: 1+1 redundant 2000 W DC power supplies.
• Габариты: 3.5" x 17.25" x 28.75".
• Упаковка: 9.8" x 20.7" x 38".
• Вес нетто: 70 lbs (31.8 kg).
• Вес брутто: 90 lbs (40.8 kg).
• Цвет: black front, silver body.
• Операционная среда: 0 °C to 35 °C, влажность 8% to 90% non-condensing.
• Неоперационная среда: 0 °C to 70 °C, влажность 5% to 95% non-condensing.

Применение

• Multi-Access Edge Computing (MEC).
• VRAN/ORAN для телеком-сетей.
• Enterprise Edge.

Совместимость

• Совместимая материнская плата: Super X12SPT-PT.
• Совместимый шасси-модель: CSE-217HQ+-000NBP4.
• Поддерживаются процессоры Intel Xeon Scalable 3-го поколения для платформы LGA-4189.
• Поддерживаются модули DDR4 ECC RDIMM/LRDIMM.
• Поддержка RAID 0/1/5/10 зависит от наличия Intel VROC RAID key.

Монтаж и эксплуатация

Система предназначена для установки в стойку в формате 2U. Корпус рассчитан на плотную серверную компоновку с четырьмя независимыми узлами, что удобно для развертывания распределенных edge-нагрузок. Для охлаждения используются четыре высоконагруженных вентилятора 8 см с PWM-управлением и контролем скорости. Поддерживается ACPI Power Management и режим автоматического запуска после восстановления питания.

В конструкции предусмотрены аппаратные средства защиты и восстановления прошивок, включая secure firmware updates, automatic firmware recovery и system lockdown. Для удаленного администрирования доступны фирменные инструменты Supermicro, а для базовой локальной периферии предусмотрены USB и VGA на тыльной панели.

Комплектация

• Материнская плата Super X12SPT-PT.
• Шасси CSE-217HQ+-000NBP4.
• Комплектующая система с поддержкой 4-node конфигурации.
• Rail set MCP-290-00053-0N, quick/quick, default for 2,3U 17.2"W.
• SFT-OOB-LIC.

Логистические данные

• Высота: 88 мм.
• Ширина: 438 мм.
• Глубина: 730 мм.
• Размер упаковки: 9.8" (H) x 20.7" (W) x 38" (D).
• Вес брутто: 40.8 kg.
• Вес нетто: 31.8 kg.

Упаковка и маркировка

Основная маркировка изделия: SYS-210TP-HPTRD. Шасси и комплектующие поставляются как серверная сборка для интеграции в стойку; в наборе частей присутствуют как стандартные элементы, так и компоненты, размещенные внутри корпуса. Для отдельных позиций может использоваться маркировка part number и внутренние системные обозначения Supermicro.
