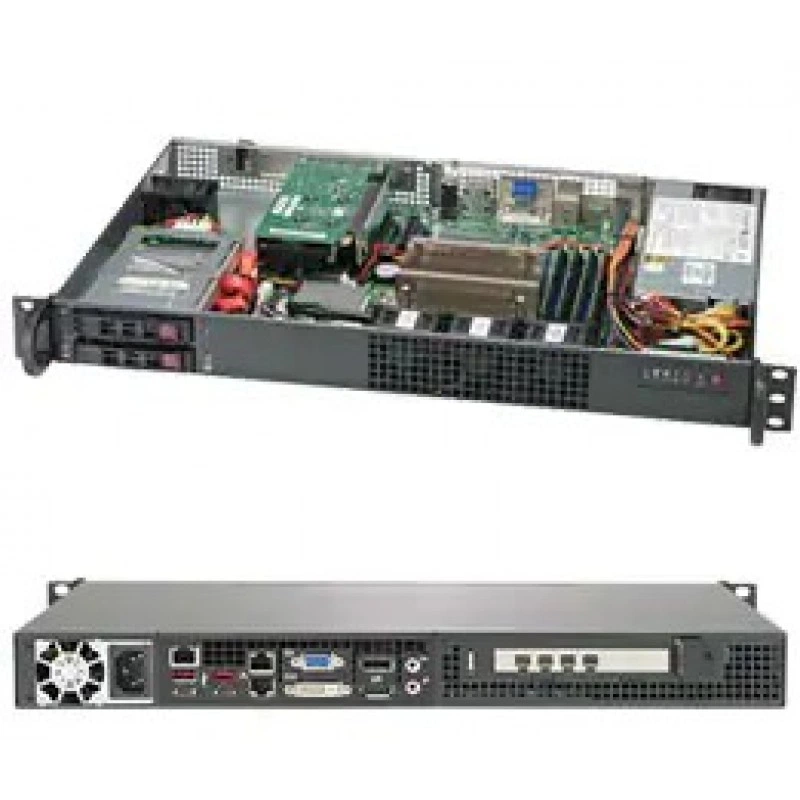

Серверная платформа SUPERMICRO 1019C-HTN2 SYS-1019C-HTN2

BIOS и прошивка

Тип BIOS

AMI UEFI

Встроенные устройства

SATA

SATA3 (6Gbps) через Intel C246 контроллер RAID 0, 1 Поддержка

Сетевые контроллеры

один LAN с Intel® I210-AT один LAN с Intel® PHY I219LM

Чипсет

Intel® C246 чипсет

Интерфейсы ввода-вывода

SATA

2 SATA3 (6Gbps) портов; RAID 0, 1

TPM

TPM внутренний разъём " Микросхема

USB

3 USB 3.1 портов (3 Тип A и 1 Тип C)

Аудио

ALC 888S 7.1 HD Audio MIC-в и LINE-out

Видео

2 DP (DisplayPort): 1 DVI-I, 1 VGA D-Sub разъём порт 3 Независимые дисплеи

Сетевые интерфейсы

2 RJ45 Gigabit Ethernet сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг для CPU ядер, +3.3V, +5V, +12V, +5V дежурное питание, VBAT, HT, Память, чипсет Напряжения.

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2 Индикаторы сетевой активности Индикатор состояния системы

Мониторинг состояния

Контроль вентиляторов

Всего 6 вентилятор внутренних разъёмов с поддержкой до 6 вентиляторы 6 Вентиляторы с контролем состояния по тахометру Мониторинг состояния для управления скоростью Контроль состояния для управления включением и выключением Управление скоростью вентиляторов с низким уровнем шума Разъёмы вентиляторов с широтно-импульсным управлением (PWM)

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Логика измерения температуры по I2C Thermal Monitor 2 (TM2) Поддержка PECI

Накопители и хранение данных

Внутренние накопители

2 с горячей заменой 2.5" SATA3 отсеков для накопителей (максимум 12mm-thick накопитель)

Охлаждение и вентиляция

Вентиляторы

4x 40x28mm 4-контактов PWM вентиляторы

Питание

+5Vsb

2.0 Amp (макс..)

Входное напряжение

100 - 240V, 50-60Hz, 2.6 Amp макс.

Класс эффективности БП

Gold Certified

Конфигурации блоков питания

200W Низкий уровень шума AC-DC блок питания     с PFC, Gold Certified

Линия +12V

16 Amp (макс..)

Линия +3.3V

8.0 Amp (макс..)

Линия +5V

8.0 Amp (макс..)

Ток по линии -12 В

0.5 Amp (макс..)

Подключение и интерфейсы

Видео

ASPEED AST2500 BMC и Intel HD Графика

Процессорная подсистема

Процессоры

Один сокет H4 (LGA 1151), CPU TDP Поддержка до 80W Поддержка Intel® Xeon® процессор E-2100 / E-2200 series, 8th/9th Gen. Intel® Core™ i9/i7/i5/i3 процессоры, Intel® Celeron®, Intel® Pentium® Для вывода изображения через встроенные порты DVI и DP требуется CPU с интегрированной графикой

Размеры и физические параметры

Вес брутто

14.1 lbs (6.4 kg)

Вес нетто

10.0 lbs (4.54 kg)

Высота

1.7" (43mm)

Габариты упаковки

6.1" (H) x 25.4" (W) x 19.8" (D)

Глубина

11.3" (287mm)

Модель корпуса

CSE-510FT-203B

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Память

4 слотов DIMM до 128GB Небуферизованная ECC/non-ECC UDIMM до DDR4-2666MHz

Поддерживаемые модули DIMM

32GB, 16GB, 8GB, 4GB

Тип памяти

2666/2400/2133MHz ECC DDR4 SDRAM

Слоты расширения

PCI Express

1 PCI-E 3.0 x16 (HHHL) слот

Разъёмы M.2

M.2 Интерфейс: 1 SATA/PCI-E 3.0 x4 M.2 Форм-фактор: 2280/22110 M.2 Key: M-Key

Совместимость

Интегрированная материнская плата

X11SCZ-F

Управление и программное обеспечение

Программное обеспечение

IPMI 2.0 с KVM Поддержка Watch Dog SuperDoctor® 5

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2500 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 40°C (50°F до 104°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
