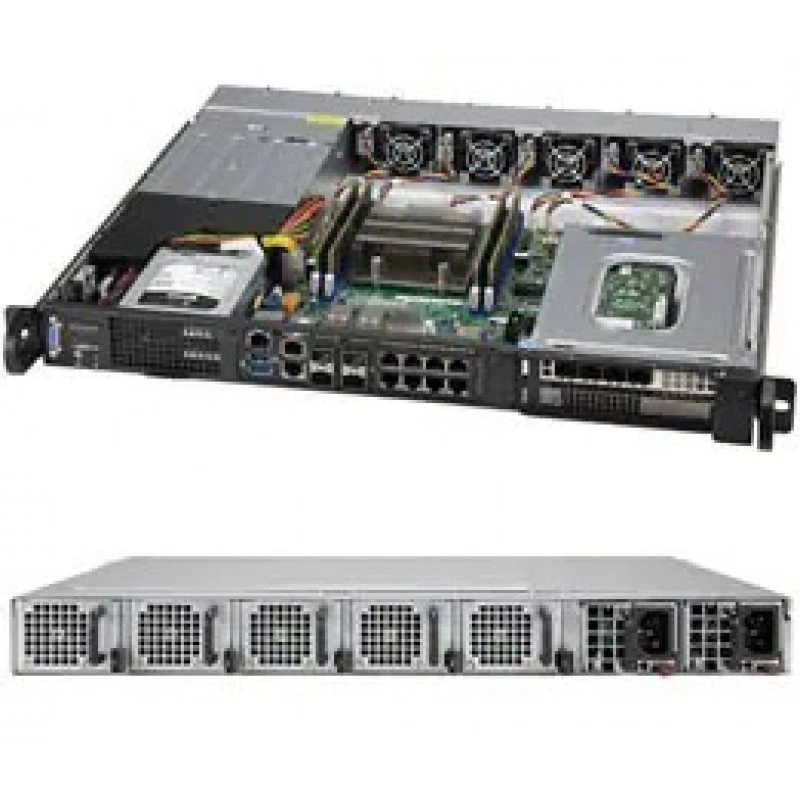

Серверная платформа SUPERMICRO 1019D-14CN-RAN13TP+ SYS-1019D-14CN-RAN13TP+

BIOS и прошивка

Тип BIOS

UEFI 256Mb

Встроенные устройства

SATA

SATA3 (6Gbps) портов через контроллер SoC

Сетевые контроллеры

Quad 10G SFP+ через SoC 8x 1GbE с Intel® I350-AM4 один 1GbE с Intel® I210

Чипсет

Система на кристалле (SoC) (SoC)

Интерфейсы ввода-вывода

SATA

2 SATA3 (6Gbps) портов

TPM

1 TPM внутренний разъём & Микросхема Оба

USB

2 USB 3.0 портов (Спереди)

Видео

1 VGA порт

Последовательные интерфейсы

1 COM через RJ45

Сетевые интерфейсы

9 RJ45 Gigabit Ethernet сетевых портов LAN 4 10G SFP+ сетевых портов LAN 1 RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы

Накопители и хранение данных

Внутренние накопители

2 Внутренний 2.5" отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

5x 40x56mm с горячей заменой Counter-rotation PWM вентиляторы

Питание

+5Vsb

макс..: 4 Amp мин..: 0 Amp

Входное напряжение

100-240 V, 50-60 Hz

Класс эффективности БП

Сертификация уровня Platinum   [ Отчёт об испытаниях ]

Конфигурации блоков питания

800W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 62.5A & мин.: 0.5A (100Vac-127Vac) макс.: 66.6A & мин.: 0.5A (200Vac-240Vac) макс.: 66.6A & мин.: 0.5A (230-240Vdc)

Подключение и интерфейсы

Видео

VGA через Aspeed AST2500 BMC

Процессорная подсистема

Процессоры

Intel® Xeon® процессор D-2177NT Один сокет FCBGA-2518 поддерживается, CPU TDP Поддержка до 105W TDP

Ядра / потоки

14 ядер, 28 потоков

Размеры и физические параметры

Вес брутто

28 lbs (12.7 kg)

Вес нетто

18 lbs (8.16 kg)

Высота

1.7" (43mm)

Габариты упаковки

8" (H) x 27" (W) x 24" (D)

Глубина

15.7" (399mm)

Модель корпуса

CSE-515M-R804

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.2 V

Память

до 512GB DDR4 ECC LRDIMM до 256GB DDR4 ECC RDIMM 4 слотов DIMM

Поддерживаемые модули DIMM

128GB, 64GB, 32GB, 16GB

Тип памяти

2666/2400/2133MHz ECC DDR4 L/RDIMM Рабочая скорость до 2400MHz

Слоты расширения

PCI Express

2 PCI-E 3.0 x16 (FHFL) слотов

Разъёмы M.2

1 M.2 M-Key: 2280/22110 1 M.2 B-Key: 2242/3042 1 M.2 E-Key: 2230

Совместимость

Интегрированная материнская плата

X11SDW-14CN-TP13F+

Управление и программное обеспечение

Программное обеспечение

Intel® Node Manager IPMI 2.0 NMI SUM Watch Dog SuperDoctor® 5

Управление и удаленный доступ

IPMI

ASPEED AST2500 Поддержка Intelligent Platform Management Interface v.2.0

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    0°C до 45°C (32°F до 113°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
