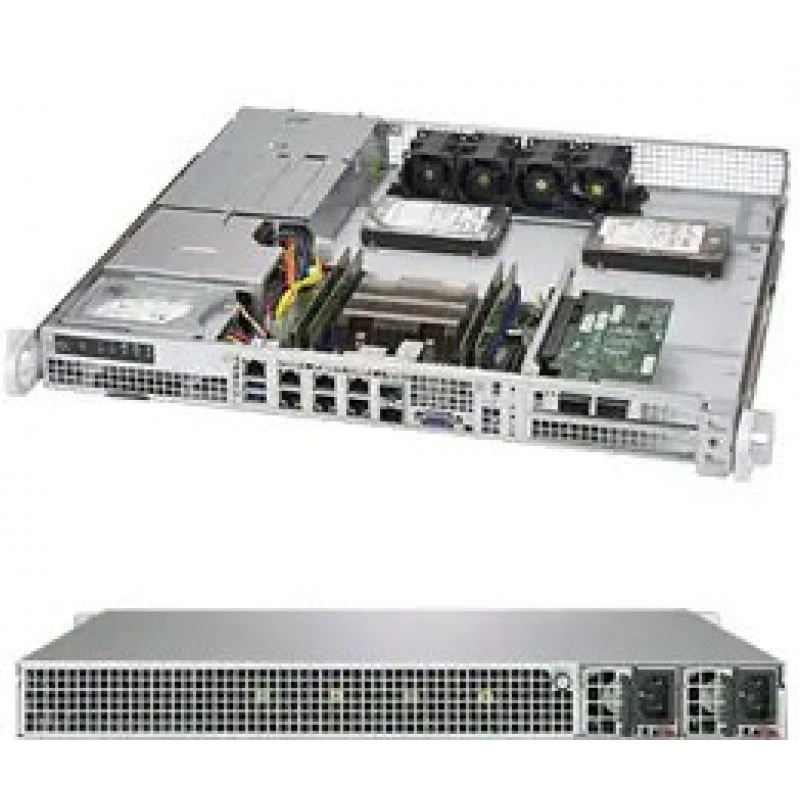

Серверная платформа SUPERMICRO 1019D-FRN8TP SYS-1019D-FRN8TP

BIOS и прошивка

Тип BIOS

128Mb SPI Flash с AMI BIOS

Встроенные устройства

SATA

SATA3 (6Gbps) портов через контроллер SoC

Сетевые контроллеры

Четыре порта LAN с Intel® Ethernet контроллер I350-AM4 два LAN с 10G SFP+ LAN через SoC два LAN с 10Gbase-T

Чипсет

Система на кристалле (SoC) (SoC)

Интерфейсы ввода-вывода

SATA

12 SATA3 (6Gbps) портов, RAID 0, 1, 5, 10

USB

2 USB 3.0 портов (Спереди)

Видео

1 VGA порт (Спереди)

Сетевые интерфейсы

4 RJ45 1GbE сетевых портов LAN (Спереди) 2 RJ45 10GBase-T сетевых портов LAN (Спереди) 2 10G SFP+ сетевых портов LAN (Спереди) 1 RJ45 Выделенный порт IPMI LAN (Спереди)

Конструкция и габариты

Размеры

(W x H x L): 54.5 x 40 x 220 mm

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей Индикаторы сетевой активности Индикатор состояния системы

Накопители и хранение данных

Внутренние накопители

до 4x 2.5" отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

4x 40mmx56mm вентилятор охлаждения

Питание

+5Vsb

макс.: 3A / мин.: 0A

Входное питание

100 - 240Vac / 6.0 - 3.0A / 50-60Hz 200 - 240Vdc / 3.4 - 3.2A (Только CCC)

Выходная мощность

400W

Класс эффективности БП

Сертификация уровня Platinum   [ Отчёт об испытаниях ]

Конфигурации блоков питания

400W Резервируемые уровня Platinum     блоки питания

Линия +12V

макс.: 33A / мин.: 0.5A

Тип выхода

Разъём с позолоченными контактами, совместимый с Molex 45984-4343

Подключение и интерфейсы

Видео

VGA через Aspeed AST2500 BMC

Процессорная подсистема

Процессоры

Intel® Xeon® процессор D-2146NT, CPU TDP Поддержка 80W

Ядра / потоки

8 ядер, 16 потоков

Размеры и физические параметры

Вес брутто

12 lbs (5.44 kg)

Вес нетто

8 lbs (3.63 kg)

Высота

1.7" (43mm)

Габариты упаковки

8" (H) x 27" (W) x 24" (D)

Глубина

16.9" (429mm)

Модель корпуса

CSE-515-R407

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Напряжение памяти

1.2 V

Память

до 512GB DDR4 ECC LRDIMM до 256GB DDR4 ECC RDIMM 4 слотов DIMM

Поддерживаемые модули DIMM

128GB, 64GB, 32GB, 16GB

Тип памяти

2666/2400/2133MHz ECC DDR4 L/RDIMM Рабочая скорость до 2133MHz

Слоты расширения

PCI Express

1 PCI-E 3.0 x16 слот 1 Mini PCI-E x1 слот

Разъёмы M.2

1 M.2 M-Key для хранения данных: 2242/2280 1 M.2 B-Key для SSD и WAN: 2242

Совместимость

Интегрированная материнская плата

X11SDV-8C-TP8F

Управление и программное обеспечение

Программное обеспечение

Intel® Node Manager IPMI 2.0 NMI SUM Watch Dog SuperDoctor® 5

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 40°C (50°F до 104°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Серебристый
