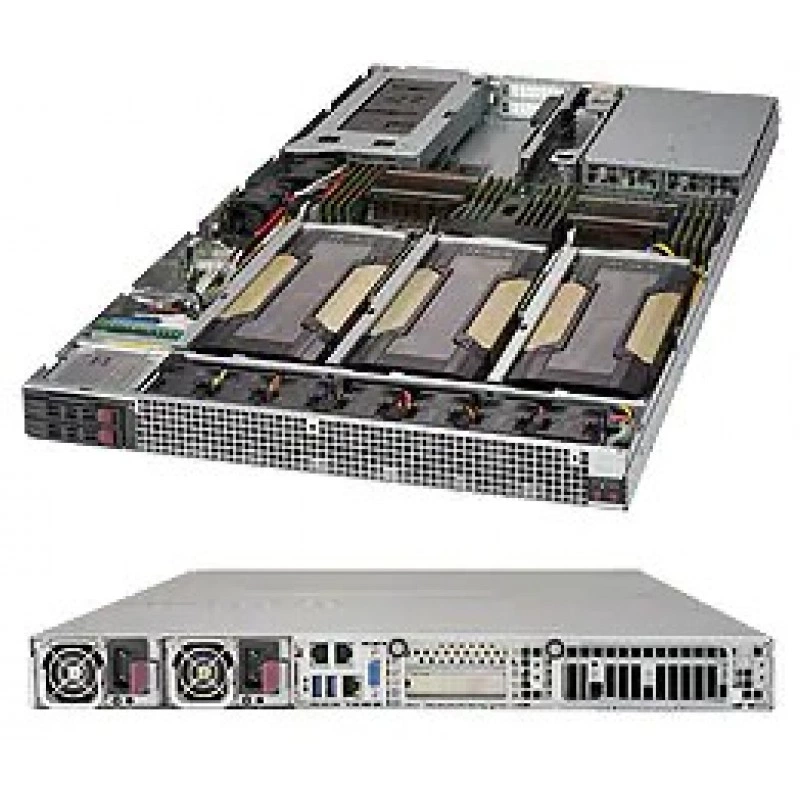

Серверная платформа SUPERMICRO 1028GQ-TRT SYS-1028GQ-TRT

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 DMI 2.3 PCI 2.3 ACPI 1.0 / 2.0 / 3.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI

Тип BIOS

128Mb SPI Flash EEPROM с AMI® BIOS

Видео и графика

Графический контроллер

ASPEED AST2400 BMC

Встроенные устройства

SATA

SATA3 (6Gbps) с RAID 0, 1, 5, 10

Сетевые контроллеры

Два порта 10GbE Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

4x SATA3 (6Gbps) портов

USB

2x USB 3.0 портов (2 через внутренних разъёмов)

Видео

1x VGA разъём

Последовательный порт

1x Последовательный внутренний разъём

Сетевые интерфейсы

2x RJ45 Gigabit Ethernet портов 1x RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 73.5 x 40 x 265 mm

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Мониторинг CPU

Мониторинг для CPU ядер, +1.5V, +3.3V, +5V, +12V, +5 Stdby, +3.3 Stdby, VBAT, Память Напряжения. 5 Стабилизатор напряжения с переключением фаз

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2x Индикаторы сетевой активности Система Перегрев LED / Отказ вентилятора LED / UID LED

Мониторинг состояния

Дополнительные возможности

SDDC Поддержка

Контроль вентиляторов

Всего nine 4-контактов PWM вентиляторы 9x Вентиляторы с контролем тахометра Мониторинг состояния для управления скоростью Контроль состояния для управления включением и выключением Управление скоростью вентиляторов с низким уровнем шума

Контроль температуры

Мониторинг CPU и среды корпуса Поддержка аварийного отключения CPU при перегреве Управление по температуре для 9x вентилятор разъёмы PSU Логика измерения температуры по I2C Thermal Monitor 2 (TM2) Поддержка PECI

Светодиодные индикаторы

Неисправность питания / Перегрев LED Режим ожидания-state Индикатор LED UID LED

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

2x 2.5" с горячей заменой отсеков для накопителей

Отсеки для накопителей

2x 2.5" Внутренний отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

9x 4cm Усиленный противовращающихся вентиляторы с воздуховод & оптимальный Управление скоростью вентиляторов

Питание

12V Standby

макс.: 3.5A / мин.: 0A

Входное питание

100-120Vac / 12.5-10.5A / 50-60Hz 200-220Vac / 10-9.5A / 50-60Hz 220-230Vac / 10-9.8A / 50-60Hz 230-240Vac / 10-9.8A / 50-60Hz 200-240Vac / 10-9.8A (UL/cUL Только) 200-240Vdc / 10-9.1A (Только CCC)

Выходная мощность

1000W/1800W/1980W/2000W

Класс эффективности БП

Platinum уровень     [ Отчёт об испытаниях ]

Конфигурации блоков питания

2000W Резервируемые блоки питания     Platinum уровень (94%+)

Линия +12V

макс.: 83.3A / мин.: 0.1A (100-120Vac) макс.: 150A / мин.: 0.1A (200-220Vac) макс.: 165A / мин.: 0.1A (220-230Vac) макс.: 166.7A / мин.: 0.1A (230-240Vac) макс.: 166.7A / мин.: 0.1A (200-240Vac) (UL/cUL Только)

Тип выхода

25 Пар Разъём с позолоченными контактами

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

58 lbs (21.8 kg)

Вес нетто

45 lbs (15.9 kg)

Высота

1.7" (43mm)

Габариты упаковки

24" (H) x 8" (W) x 46" (D)

Глубина

35.2" (894mm) 39.3" (997mm) с rails

Модель корпуса

CSE-118GQE-R2K03P

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

16x 288-контактов DDR4 слотов DIMM до 1TB† ECC 3DS LRDIMM, 1TB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

4x PCI-E 3.0 x16 слотов (4x GPU/Xeon Phi Платы Опционально) 2x PCI-E 3.0 x8 (в x16) Низкопрофильный слот

Совместимость

Интегрированная материнская плата

X10DGQ

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
