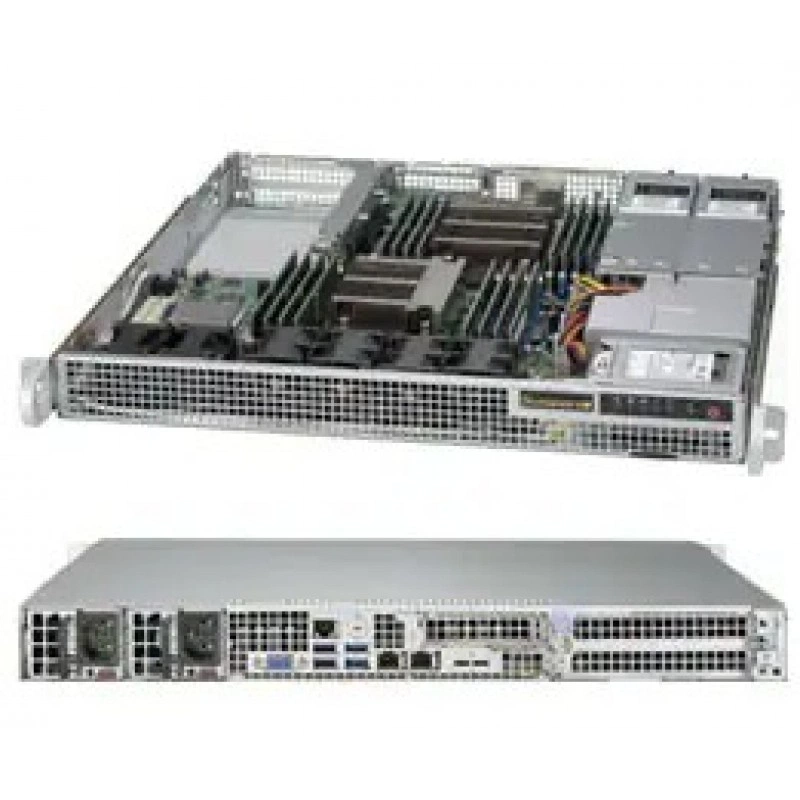

Серверная платформа SUPERMICRO 1028R-WMRT SYS-1028R-WMRT

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) PCI 2.3 ACPI 1.0 / 2.0 / 3.0 / 4.0 Поддержка клавиатуры USB SMBIOS 2.7.1 UEFI 2.3.1

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Встроенные устройства

SATA

SATA3 (6Gbps); RAID 0, 1, 5, 10

Сетевые контроллеры

Intel® X540 Два порта 10GBase-T Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10GBASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8211E PHY (Выделенный IPMI)

Чипсет

Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

10x SATA3 (6Gbps) портов

USB

2x USB 3.0 портов (через внутренний разъём) 4x USB 2.0 портов (Сзади)

Видео

1x VGA порт

Последовательные интерфейсы

1x внутренний разъём

Сетевые интерфейсы

2x RJ45 10GBase-T портов 1x RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка сброса системы

Светодиодные индикаторы

Индикатор питания Индикатор активности накопителей 2x Индикаторы сетевой активности Система Перегрев LED

Накопители и хранение данных

Внутренние накопители

2x 2.5" Фиксированный отсеков для накопителей с кронштейн

Охлаждение и вентиляция

Вентиляторы

4x 40x56mm PWM вентилятор; 2x вентиляторы для AOC охлаждение

Питание

Входное питание

100-240V, 50-60Hz, 6-3A

Выходные параметры БП

+5V дежурное питание: 3A +12V: 33A с питание Distributor: +5V: 25A +3.3V: 25A -12V: 0.6A

Класс эффективности БП

Gold Certified

Конфигурации блоков питания

400W Резервируемые блоки питания     Gold уровень; BBP Вариант

Подключение и интерфейсы

Видео

ASPEED AST2400 BMC

Процессорная подсистема

Кэш процессора

до 55MB† кеш

Максимум ядер

до 22 ядер†

Межпроцессорная шина

QPI до 9.6 GT/s

Примечание

† версия BIOS 2.0 или выше требуется * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

27 lbs (12.25 kg)

Вес нетто

16.5 lbs (7.48 kg)

Высота

1.7" (43mm)

Глубина

16.9" (429mm)

Модель корпуса

CSE-514-R400W

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

Исправляет однобитовые ошибки

Напряжение памяти

1.2 V

Память

16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM

Поддерживаемые модули DIMM

RDIMM: 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

2x PCI-E 3.0 x16 Полной высоты, Half-Длина слотов

Совместимость

Интегрированная материнская плата

X10DRW-ET

Управление и удаленный доступ

IPMI

Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)
