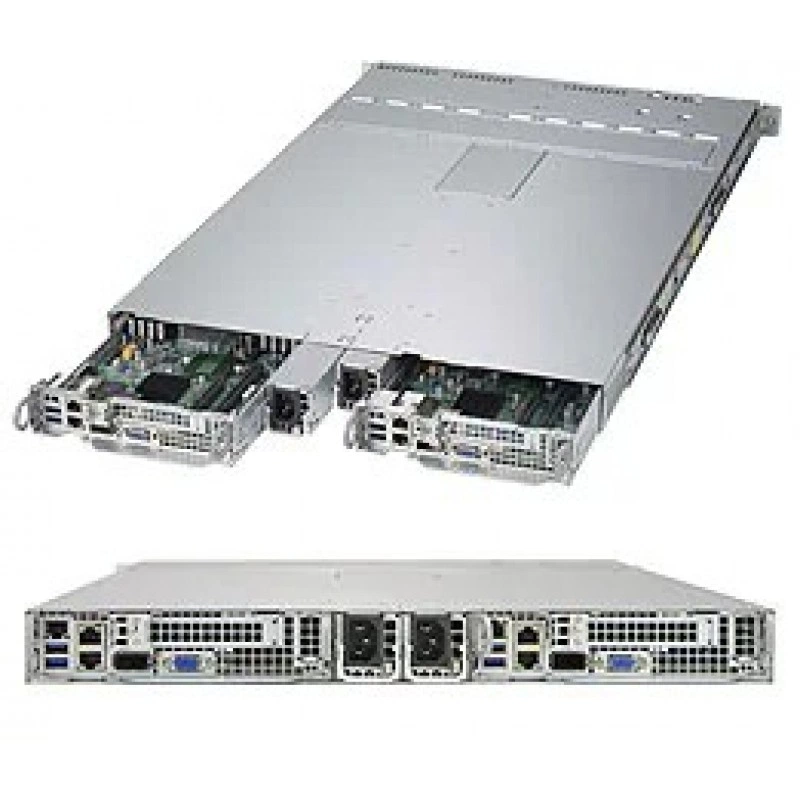

Серверная платформа SUPERMICRO 1028TP-DTFR SYS-1028TP-DTFR

BIOS и прошивка

Возможности BIOS

Plug and Play (PnP) APM 1.2 PCI 2.2 ACPI 1.0 / 2.0 Поддержка клавиатуры USB SMBIOS 2.3 UEFI

Тип BIOS

128Mb SPI Flash EEPROM с AMI BIOS

Видео и графика

Графический контроллер

На один узел: ASPEED AST2400 BMC

Встроенные устройства

SATA

На один узел: SATA3 (6Gbps) w/ RAID 0, 1, 5, 10

Сетевые контроллеры

На один узел: Intel® i350 Два порта Gigabit Ethernet Очереди устройств виртуальных машин (Virtual Machine Device Queues) уменьшают накладные расходы ввода-вывода Поддерживает 10BASE-T, 100BASE-TX, и 1000BASE-T, RJ45 выход 1x Realtek RTL8201N PHY (Выделенный IPMI)

Чипсет

На один узел: Intel® C612 чипсет

Интерфейсы ввода-вывода

SATA

На один узел: 4x SATA3 (6Gbps) портов

USB

На один узел: 2x USB 3.0 портов (Сзади)

Видео

На один узел: 1x VGA порт

Последовательные интерфейсы

На один узел: 1x Высокоскоростной UART 16550 порт / 1 внутренний разъём (Внутренний)

Прочие интерфейсы

На один узел: 1x SATADOM Поддержка на материнской плате

Сетевые интерфейсы

На один узел: 2x RJ45 Gigabit Ethernet сетевых портов LAN 1x RJ45 Выделенный порт IPMI LAN

Конструкция и габариты

Размеры

(W x H x L): 38 x 40 x 360 mm

Форм-фактор

1U Стоечный

Мониторинг и индикация

Кнопки

Кнопка включения/выключения Кнопка UID/LED

Светодиодные индикаторы

Состояние питания LED Индикатор сетевой активности Универсальный информационный индикатор (UID)

Накопители и хранение данных

Горячезаменяемые отсеки для накопителей

На один узел: 4x 2.5" с горячей заменой SATA3 отсеков для накопителей

Охлаждение и вентиляция

Вентиляторы

На один узел: 3x Усиленные противовращающиеся вентиляторы с воздуховодом и оптимальным управлением скоростью

Питание

+5Vsb

макс.: 4A / мин.: 0A

Входное питание

100-127Vac / 9-7.5A / 50-60Hz 200-240Vac / 6-5A / 50-60Hz

Выходная мощность

800W: 100 – 127Vac 1000W: 200 – 240Vac

Класс эффективности БП

Titanium уровень   [ Отчёт об испытаниях ]

Конфигурации блоков питания

1000W Резервируемые блоки питания     Titanium уровень (96%)

Линия +12V

макс.: 66.7A / мин.: 0A (100-127Vac) макс.: 83A / мин.: 0A (200-240Vac)

Тип выхода

Разъём с позолоченными контактами (16 силовых контактов, 14 сигнальных контактов)

Подключение и интерфейсы

InfiniBand

На один узел: Mellanox ConnectX-3 FDR Infiniband 56Gbps контроллер На один узел: 1x Внешний QSFP Infiniband разъём

Процессорная подсистема

Кэш процессора

На один узел: до 55MB† кеш

Максимум ядер

На один узел: до 22 ядер†

Межпроцессорная шина

На один узел: QPI до 9.6 GT/s

Примечание

На один узел: † версия BIOS 2.0 или выше требуется На один узел: * Для дополнительной информации о процессорах, оптимизированных по частоте, и специализированной оптимизации системы обратитесь в техническую поддержку Supermicro.

Процессоры

На один узел: Intel® Xeon® процессор E5-2600 v4†/ v3 семейства (до 145W TDP) * Два сокета R3 (LGA 2011)

Размеры и физические параметры

Вес брутто

48.1 lbs (21.9 kg)

Вес нетто

33.5 lbs (15.2 kg)

Высота

1.7" (43mm)

Габариты упаковки

8" (203mm) x 29.6" (752mm) x 38.4" (975mm)

Глубина

28.25" (718mm)

Модель корпуса

CSE-809H-R1K05

Ширина

17.2" (437mm)

Сертификация и стандарты

RoHS

Соответствует RoHS

Системная память

Коррекция ошибок

На один узел: Исправляет однобитовые ошибки

Напряжение памяти

На один узел: 1.2 V

Память

На один узел: 16x 288-контактов DDR4 слотов DIMM до 2TB† ECC 3DS LRDIMM, 512GB ECC RDIMM

Поддерживаемые модули DIMM

На один узел: RDIMM: 64GB, 32GB, 16GB, 8GB, 4GB LRDIMM: 64GB, 32GB 3DS LRDIMM: 128GB

Тип памяти

На один узел: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-бит

Слоты расширения

PCI Express

На один узел: 1x PCI-E 3.0 x16 Низкопрофильный слот

Конфигурация PCI Express

На один узел: 1x "0 slot" (x16)

Управление и удаленный доступ

IPMI

На один узел: Поддержка Intelligent Platform Management Interface v.2.0 IPMI 2.0 с поддержкой виртуальных носителей по LAN и KVM-over-LAN ASPEED AST2400 BMC

Условия эксплуатации

Условия эксплуатации

Рабочая температура:    10°C до 35°C (50°F до 95°F) Температура хранения:    -40°C до 70°C (-40°F до 158°F) Относительная влажность при работе:    8% до 90% (без конденсации) Относительная влажность при хранении:    5% до 95% (без конденсации)

Цвет и внешний вид

Цвет

Чёрный
