Сервер Supermicro SYS-1029P-WT (СУПЕРМИКРО)

Основная информация о сервере Supermicro

SuperServer 1029P-WT представляет собой 1U стоечный сервер Supermicro в черном исполнении, построенный на интегрированной платформе с материнской платой Super X11DDW-L и шасси CSE-113AC2-605WB. Модель относится к серии WIO и ориентирована на компактные серверные задачи, где требуется высокая плотность вычислений, поддержка двух процессоров и развитые возможности ввода-вывода.

Платформа рассчитана на установку двух процессоров Intel Xeon Scalable для сокета LGA 3647, поддерживает до 12 модулей памяти DDR4 ECC RDIMM/LRDIMM и Intel Optane DCPMM, а также оснащена набором PCI-E слотов, сетевыми портами Gigabit Ethernet, выделенным IPMI, SATA-подсистемой и средствами удаленного управления.

Функциональные возможности SYS-1029P-WT

Сервер предназначен для задач веб-сервера, firewall, корпоративных сервисов, DNS, печати, логина, шлюзов, серверов провижининга, компактных сетевых устройств и облачных сценариев. Платформа обеспечивает работу с двумя процессорами, расширяемой оперативной памятью, дисковой подсистемой на базе 8 горячезаменяемых отсеков 2.5" и возможностью установки дополнительного DVD-ROM в опциональном исполнении.

• Поддержка двухсокетной конфигурации Dual Socket P (LGA 3647).
• Поддержка процессоров Intel Xeon Scalable и 2nd Gen Intel Xeon Scalable, включая Cascade Lake и Skylake.
• До 28 ядер на процессор и TDP процессоров 70-165 Вт.

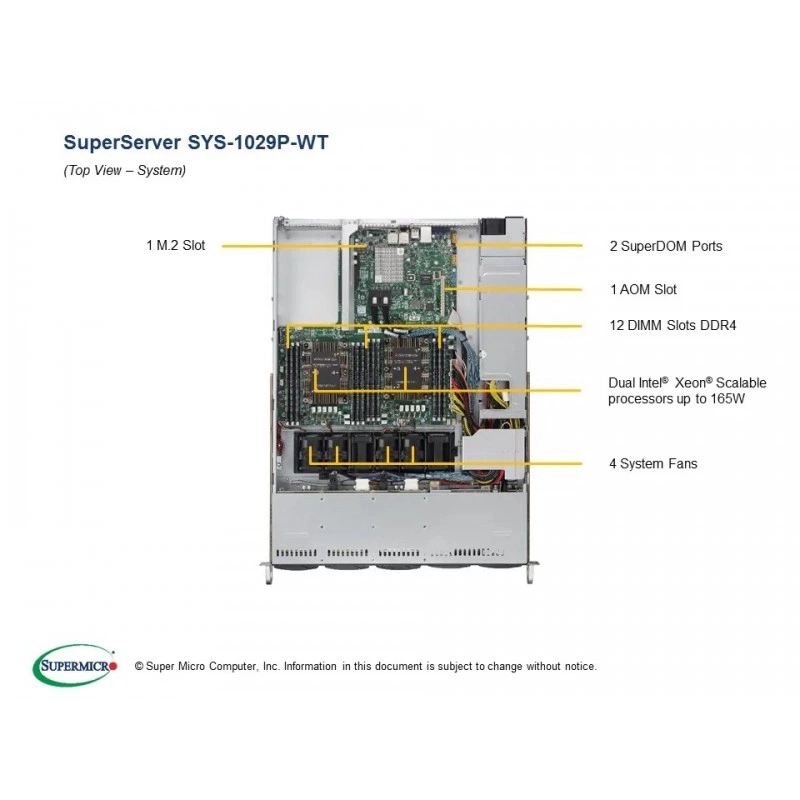

• 12 слотов DIMM, до 3 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM.
• Поддержка Intel Optane DCPMM для специализированных конфигураций памяти.
• Набор расширения: 2 PCI-E 3.0 x16 FHHL, 1 PCI-E 3.0 x8 LP, 1 PCI-E 3.0 x16 для AOM и 1 PCI-E 3.0 x4 NVMe M.2.

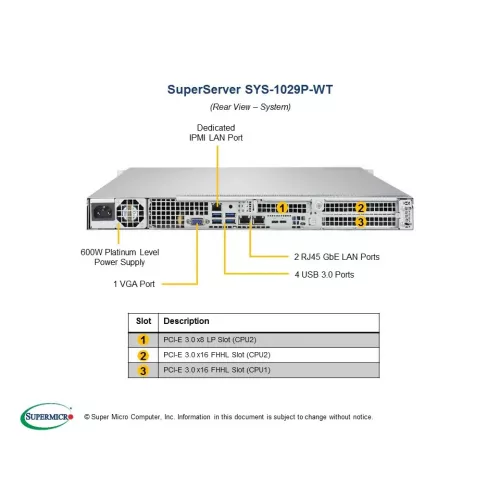

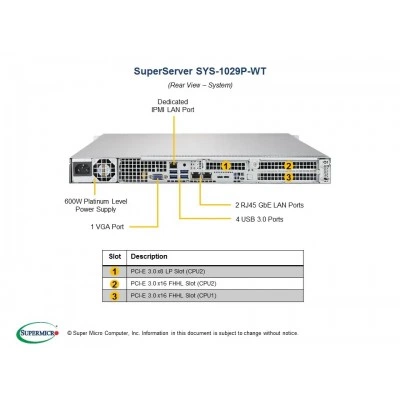

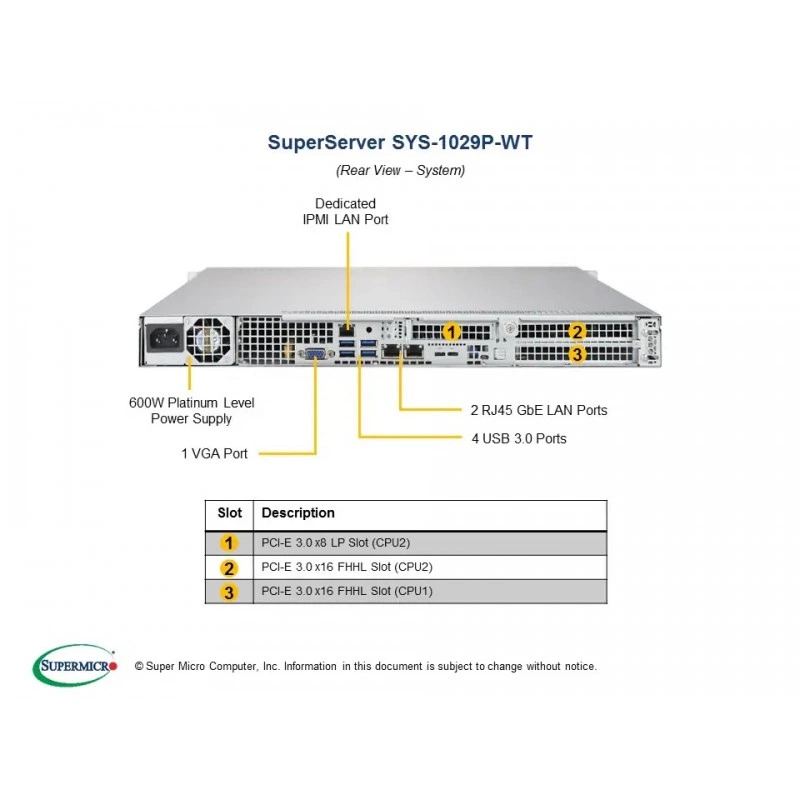

• 2x 1GbE RJ45 LAN-порта и отдельный RJ45 Dedicated IPMI LAN-порт.
• 4 порта USB 3.0 на задней панели и 1 VGA.
• 2 порта SuperDOM для накопителей Disk on Module.
• Встроенное управление IPMI 2.0 с virtual media, KVM-over-LAN и поддержкой системного ПО Supermicro.

Технические особенности

• Чипсет Intel C621.
• Поддержка SATA3 6 Гбит/с с RAID 0, 1, 5, 10.
• Видеоподсистема на базе ASPEED AST2500 BMC.
• AMI 32Mb SPI Flash ROM BIOS.
• ACPI / APM power management.
• Система контроля состояния CPU, напряжений, памяти, вентиляторов и температуры.
• 4 counter-rotating PWM вентилятора 40 x 40 x 56 мм, из них 2 вентилятора для охлаждения AOC.
• Блок питания 600 Вт High-Efficiency, PMBus 1.2, I2C, PFC, digital switching.
• Питание от сети 100-240 В, 50-60 Гц.
• Выходные линии питания: +3.3V 15A, +5V 18A, +5V standby 3A, +12V 49A, -12V 0.5A.
• Платина сертификации 80 PLUS Platinum.
• Корпус 1U Rackmount, размеры 17.2" (437 мм) x 1.7" (43 мм) x 23.5" (597 мм).
• Масса брутто 46 lbs (20.9 кг).
• Доступный цвет: Black.

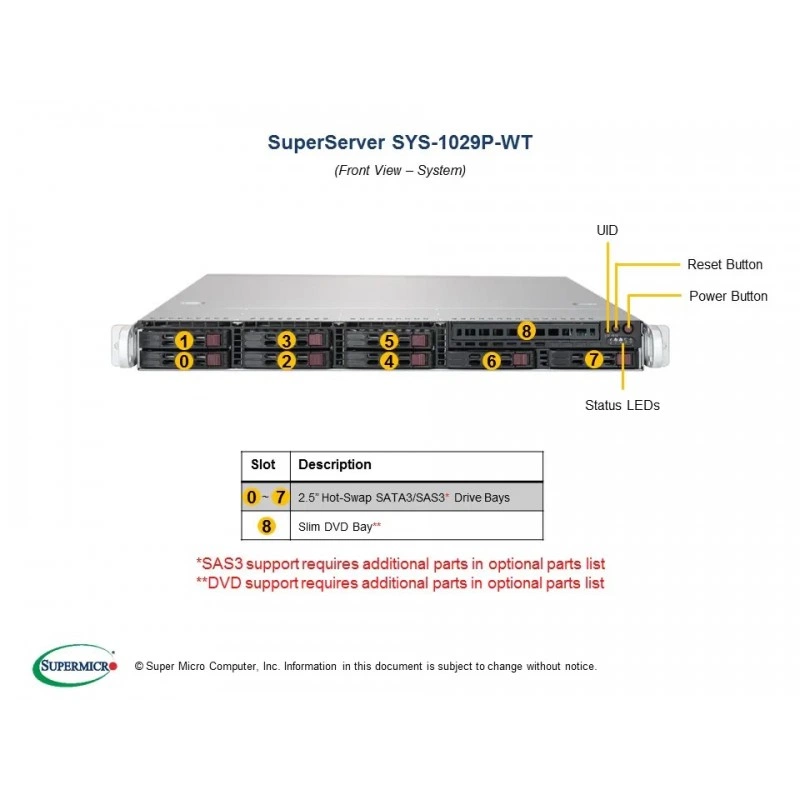

• Фронтальная панель с кнопками Power On/Off и UID, а также индикаторами питания, HDD, сети и UID.
• RoHS compliant.
• Рабочая температура от 10 °C до 35 °C, влажность 8% до 90% без конденсации.
• Температура хранения от -40 °C до 60 °C, влажность хранения 5% до 95% без конденсации.

Применение

• Веб-серверы и инфраструктурные сервисы.
• Firewall и сетевые пограничные устройства.
• Корпоративные сервисы DNS, печати, входа в систему и провижининга.
• Компактные сетевые appliance-решения.
• Облачные вычисления и серверные узлы общего назначения.

Совместимость

• Материнская плата Super X11DDW-L.
• Шасси CSE-113AC2-605WB.
• Поддержка 2nd Gen Intel Xeon Scalable processors и Intel Xeon Scalable processors для платформы Cascade Lake / Skylake.
• Совместимость с Intel VROC RAID key options, дополнительными M.2 NVMe, сетевыми картами и storage controller cards из перечня опций.
• Поддержка осевой установки GPU list и AOC matrices через ресурсы Supermicro.

Монтаж и эксплуатация

• Форм-фактор 1U Rackmount для установки в серверную стойку.

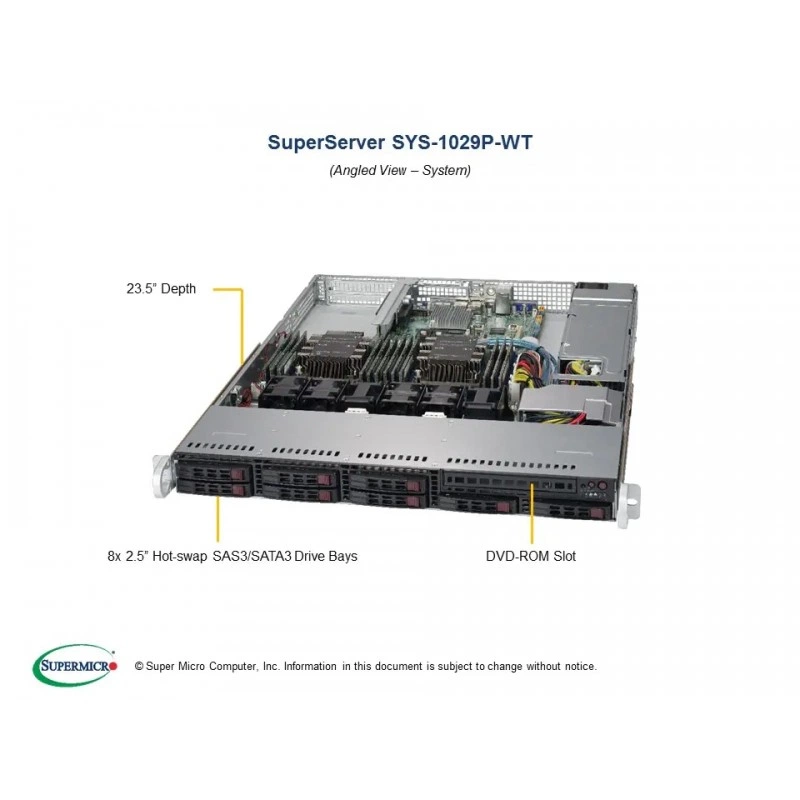

• Горячезаменяемые 2.5" SAS/SATA отсеки для накопителей.
• Опциональный slim DVD-ROM bay.
• Направляющие quick-release типа для шасси 1U.
• Часть опций, отмеченных в parts list, поставляется вместе с шасси; избыточные элементы могут не отгружаться.

Комплектация

• Материнская плата MBD-X11DDW-L.
• Шасси CSE-113AC2-605WB.
• 8-port 1U SAS3 12Gbps hybrid backplane BPN-SAS3-113A-N2.
• 2 кабеля CBL-SAST-0507-01.
• 2 резиновые прокладки MCP-150-00015-0B.
• 2 air shroud MCP-310-19019-0B.
• 1 air block MCP-320-00061-0B.
• Quick Reference Guide MNL-1962-QRG.
• Riser card left RSC-R1UW-2E16 и right RSC-R1UW-E8R.
• 2 heatsink SNK-P0067PSMB.
• Блок питания PWS-605P-1H и кабель питания CBL-0160L.
• 4 вентилятора FAN-0156L4.
• Rail set MCP-290-00063-0N.

Логистические данные

• Габариты: 17.2" x 1.7" x 23.5".
• Грузовой вес: 46 lbs (20.9 кг).

Упаковка и маркировка

• Цвет корпуса Black.
• Модель SYS-1029P-WT обозначена как discontinued SKU / EOL.
• В parts list указаны возможные опции и альтернативные позиции, часть из которых не входит в стандартную поставку.

Эксплуатационные параметры

• Operating Temperature: 10 °C ~ 35 °C.
• Non-operating Temperature: -40 °C ~ 60 °C.
• Operating Relative Humidity: 8% ~ 90% non-condensing.
• Non-operating Relative Humidity: 5% ~ 95% non-condensing.

Ограничения и условия использования

• Для полного доступа к PCI-E слотам и onboard controllers необходимо установить оба процессора.
• Некоторые высокочастотные процессоры с TDP 165 Вт не поддерживаются, включая Intel Gold 6144, 6146, 6244, 6246, 6250 и 6256.
• Для поддержки 2nd Gen Intel Xeon Scalable processors требуется BIOS версии 3.2 или выше.
• Для CPU выше 165 Вт TDP могут потребоваться расширенные тепловые решения.
• Изображение может показывать вариант с опциональными компонентами, поэтому стандартную комплектацию нужно сверять по parts list.
